Τύπος προϊόντος	Θερμοστάτης για συστήματα 2 σωλήνων με εξατμιστή εξαναγκασμένου αερισμού
Μάρκα	Danfoss
Μοντέλο	RET 230 HCW3
Διαστάσεις (Μ x Υ x Β)	110 x 90 x 40 mm
Τροφοδοσία	230 V AC ± 15 %, 50/60 Hz
Εύρος θερμοκρασίας (θέρμανση)	5 έως 30 °C
Θερμοκρασία εναλλαγής (θέρμανση → ψύξη)	> 30 °C (θερμοκρασία ροής)
Θερμοκρασία εναλλαγής (ψύξη → θέρμανση)	< 16 °C (θερμοκρασία ροής)
Έξοδοι ρελέ	2 x SPST, 3(1)A, 10-230 V AC, τύπος 1B
Ακρίβεια θερμοκρασίας	± 1 °C
Πρότυπα κατασκευής	EN 60730-2-9
Ονομαστική τάση κρουστικού	2,5 kV
Δοκιμή σφαίρας	75 °C
Επίπεδο ανακύκλωσης	Βαθμός 2
Κύριες λειτουργίες	Έλεγχος μηχανοκίνητης βαλβίδας, αυτόματη εναλλαγή θέρμανσης/ψύξης, χειροκίνητος επιλογέας ταχύτητας ανεμιστήρα, επιλογέας διακοπής/αυτόματου θερμοστάτη
Διακόπτες DRC	ON/OFF (όλα ή τίποτα) ή Χρονόμετρο (3 ή 6 κύκλοι ανά ώρα), Κελσίου/Φαρενάιτ
Εγκατάσταση	Συνιστώμενο ύψος 1,5 m από το δάπεδο, απόσταση 50 mm πάνω και 100 mm κάτω, από εξειδικευμένο ηλεκτρολόγο
Κλείδωμα / όριο επιλογέα	Ελατήρια ασφάλισης στο πίσω μέρος του κουμπιού
Συντήρηση και καθαρισμός	Καθαρίστε με μαλακό στεγνό πανί· μη χρησιμοποιείτε λειαντικά ή διαλυτικά
Ασφάλεια	Η εγκατάσταση πρέπει να γίνεται μόνο από εξειδικευμένο ηλεκτρολόγο· τηρείτε τους ισχύοντες κανονισμούς καλωδίωσης IEEE

Συχνές ερωτήσεις - RET 230 HCW3 DANFOSS

Πώς εγκαθιστώ τον θερμοστάτη RET 230 HCW3 ;

Αφαιρέστε πρώτα την πλάκα τοίχου. Στερεώστε την σε ύψος 1,5 m από το δάπεδο, με διάκενο 50 mm πάνω και 100 mm κάτω. Στερεώστε τον αισθητήρα σωλήνα στο σωλήνα ροής χρησιμοποιώντας τον παρεχόμενο σφιγκτήρα. Βεβαιωθείτε ότι το νερό κυκλοφορεί συνεχώς γύρω από τον αισθητήρα (μπορεί να απαιτείται βαλβίδα παράκαμψης). Συνδέστε τα καλώδια σύμφωνα με το διάγραμμα και ρυθμίστε τους διακόπτες DRC πριν τοποθετήσετε ξανά τον θερμοστάτη.

Πώς αλλάζω από λειτουργία θέρμανσης σε λειτουργία ψύξης ;

Η εναλλαγή είναι αυτόματη: εάν η θερμοκρασία του σωλήνα ροής υπερβαίνει τους 30 °C, ο θερμοστάτης λειτουργεί σε θέρμανση· εάν είναι κάτω από 16 °C, λειτουργεί σε ψύξη.

Ποιο είναι το ρυθμιζόμενο εύρος θερμοκρασίας ;

Το εύρος θερμοκρασίας για θέρμανση είναι από 5 έως 30 °C. Για ψύξη, το εύρος δεν αναφέρεται ρητά, αλλά ο θερμοστάτης ενεργοποιείται σε λειτουργία ψύξης όταν η θερμοκρασία ροής είναι κάτω από 16 °C.

Πώς ρυθμίζω τους διακόπτες DRC στο πίσω μέρος ;

Πριν τοποθετήσετε ξανά τον θερμοστάτη, ρυθμίστε τους διακόπτες:
• Διακόπτης 4: ON/OFF (όλα ή τίποτα) ή Χρονόμετρο (αναλογική λειτουργία για θέρμανση).
• Διακόπτης 3 (εάν ο διακόπτης 4 είναι σε Χρονόμετρο): 3 κύκλοι των 20 λεπτών ή 6 κύκλοι των 10 λεπτών ανά ώρα.
• Διακόπτης 2: κλίμακα Κελσίου (°C) ή Φαρενάιτ (°F).
• Διακόπτης 1: δεν χρησιμοποιείται.

Τι κάνω αν ο θερμοστάτης δεν λειτουργεί σωστά ;

Δοκιμάστε να επαναφέρετε τον μικροεπεξεργαστή: αφαιρέστε το κουμπί επιλογής και χρησιμοποιήστε ένα μη μεταλλικό αντικείμενο (π.χ. σπίρτο) για να πατήσετε το ενσωματωμένο κουμπί επαναφοράς κάτω από τον επιλογέα. Ελέγξτε επίσης την καλωδίωση και τους διακόπτες DRC.

Πώς κλειδώνω ή περιορίζω το εύρος ρύθμισης ;

Γυρίστε τον επιλογέα στο 3, αφαιρέστε το κουμπί, και τοποθετήστε τα ελατήρια ασφάλισης στο πίσω μέρος του επιλογέα στην επιθυμητή θέση. Τοποθετήστε ξανά το κουμπί ευθυγραμμίζοντας τον αριθμό 3 με το σημάδι στο περίβλημα.

Ποιες είναι οι διαστάσεις του θερμοστάτη ;

Οι διαστάσεις είναι: πλάτος 110 mm, ύψος 90 mm, βάθος 40 mm.

Ποια είναι η απαιτούμενη τροφοδοσία ;

Η τροφοδοσία είναι 230 V AC ± 15 %, 50/60 Hz.

Είναι ο θερμοστάτης συμβατός με συστήματα ψύξης ;

Ναι, ελέγχει τη θέρμανση και την ψύξη μέσω εξόδων ρελέ. Η εναλλαγή μεταξύ των δύο λειτουργιών είναι αυτόματη βάσει της θερμοκρασίας του σωλήνα ροής.

Πώς καθαρίζω τον θερμοστάτη ;

Χρησιμοποιήστε ένα μαλακό στεγνό πανί. Μη χρησιμοποιείτε λειαντικά προϊόντα, διαλυτικά ή υγρά καθαριστικά, καθώς μπορεί να καταστρέψουν τη συσκευή.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RET 230 HCW3 DANFOSS

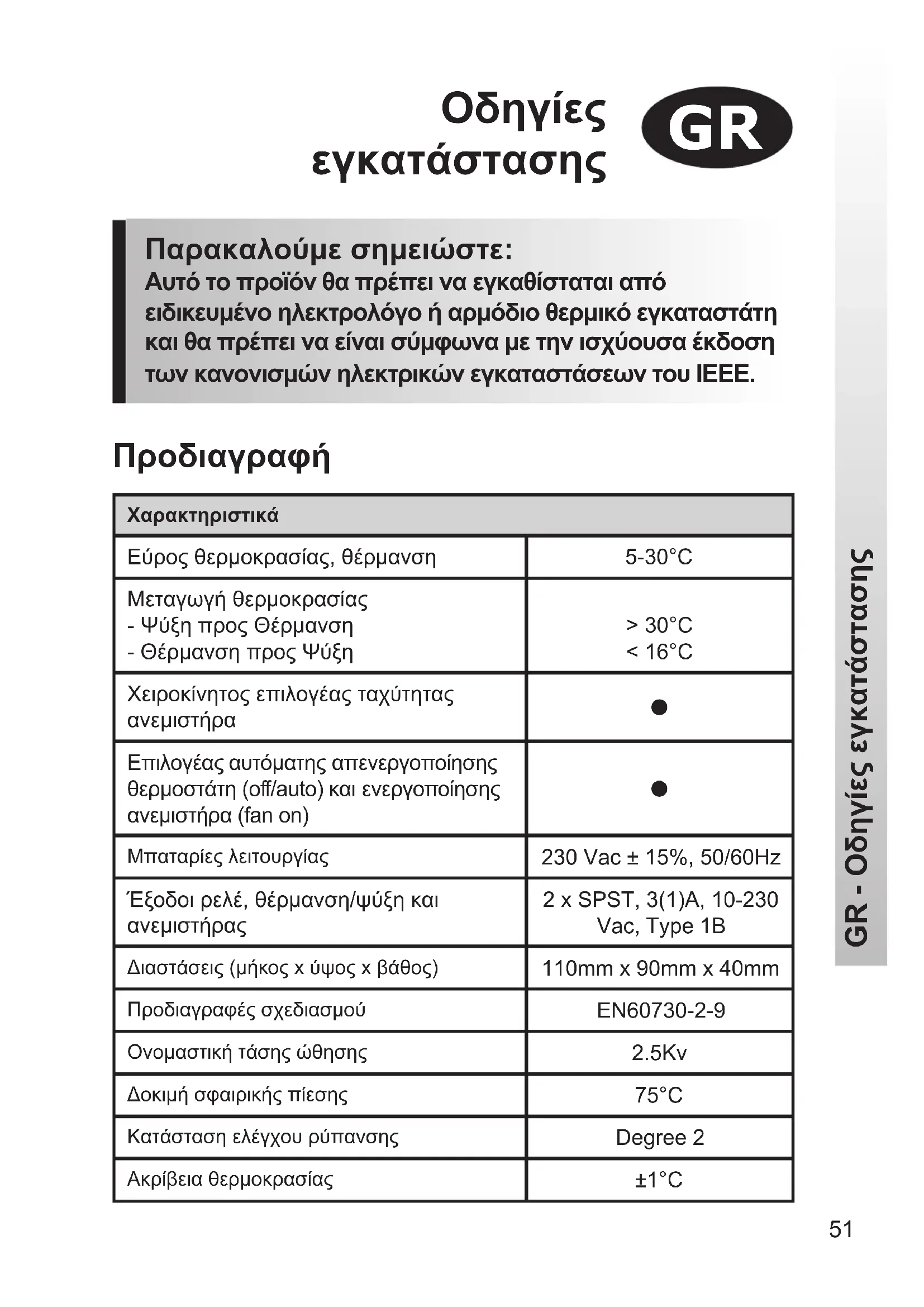

Oδnyiεs εγκαταστασης

Papakaouε Αημειώσε:

Auto to pioov 0a péπe i va ekyaθiσtatai aTó
EIDIKEUÉVO nεktpoLoyo n apódBIO θερμiko EykaTaOτáTN
Kai 0a πpεTTe i va εivai σuφωva με TnV IOxúouσα ᵓκδoON
TOW KAVOVIGUW nεktpiKwv EykaTaOτaσεωv Tou IEEE.

PpOδiaypaΦn

Xapaktniota
Eópoç θερμokpασίας, θέρμavon	5-30°C
Μετaywyή θερμokpασίας - Ψύξη προς Θέρμavon - Θέρμavon προς Ψύξη	>30°C <16°C
Xεipokíνntoç επιλογέας ταχύτητaç ανεμιστήρα	●
Επιλογέας αυτόματης απενεργοποίηης θερμοστάτη (off/auto) και ενεργοποίηης ανεμιστήρα (fan on)	●
Μπαταρίες λειουργίας	230 Vac ± 15%, 50/60Hz
'Εξδοι ρελέ, θέρμavon/ψύξη και ανεμιστήρας	2 x SPST, 3(1)A, 10-230 Vac, Type 1B
Διαστάσεις (μήκος x ὄφος x βάθος)	110mm x 90mm x 40mm
Προδιγραφές σχεδίασμού	EN60730-2-9
Ονομασική τάσης ωθησός	2.5Kv
Δοκιμή σφαρικής πίεσός	75°C
Κατάσταση ελέγχου υμπανσός	Degree 2
Ακρίβεια θερμοκρασίας	±1°C

ГEVIKн ኄКÓva Tou npoiövToC

O εival σεδiaσévos yia xpno n oε σuotnμata εφoiaσóva με fan coils πou εξιπηρετούνται από κεντρικό σúσtnμα μετaywyns 2 σωλήνων. O θερμoστántns ελέγχει τη λειουργia μηχavokivηntns βαλβίδaç, η oτοía kata TIC περiódBouc Θερμavσης αυογει ὄταν απατείται θερμότητα kai kata TIG περiódBouc ψúξης αυογει ὄταν απατείται ψúξη.

H aywyn aTó θépavon oE EITUYXavETaI autoupTaWc éptpon Tns θερokpaiaç Tou σωλnva poç. Eav n θερokpaaia
poç uTεpβaivεi Touc 30°C, o θερoσtátns λεitoupyεi ωc
θερoσtátns θερavonc. Eav n θερokpaaia poç n civai
μikpóτepn aTó 16°C, o θερoσtátns λεitoupyεi ωc θερoσtátns
ψúξηc.

Σημαντική σημείωση: Eíva απαραίπητο va μην είνα κλείστό TO κύκλωμα σTO ΟΤΟΙO βρίακεται o αἰσθητήρας ωλήνα και TO vερό VA KUKλοφορεί πάντοε πέρα από του αἰσθητήρα. Autó μπορεί VA απαίτεί ην τοῦθέτηση βαλβίδας παράκαμψης μεταξύ ροής και επιστροφής συστήματος σTO τέλος κάθε KUKλώματος.

EykataoTaon

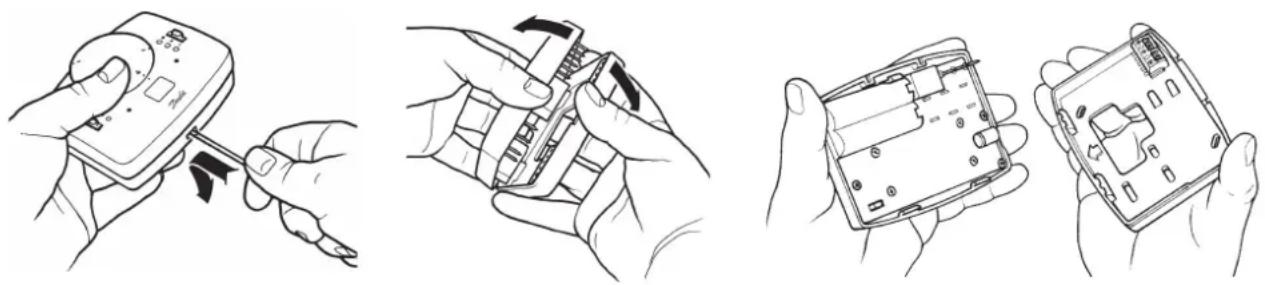

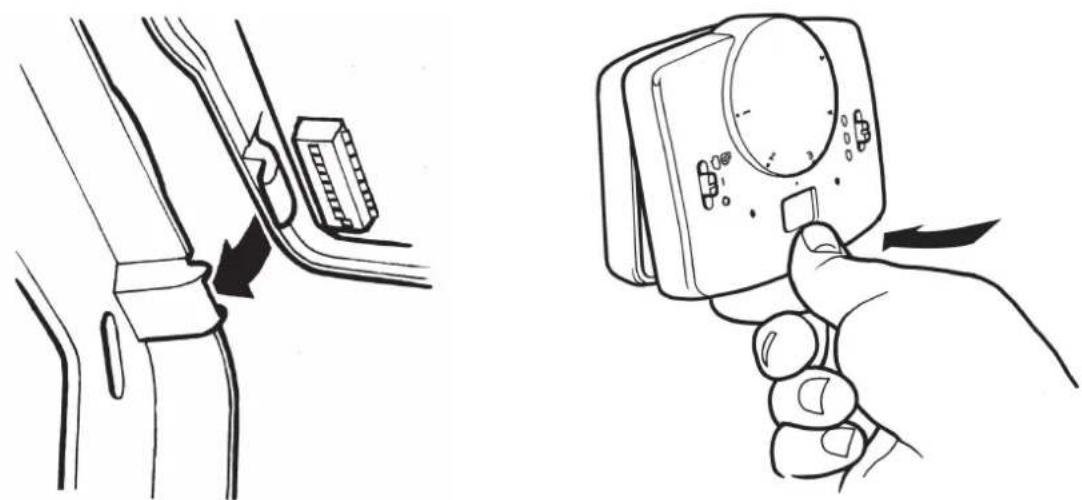

Ppota, aepoTe to TavaeAaTo Tio w epoc Tns movadac.

Aπó Tny πávw apiotερn γωvia Tou πáveλ πpêTTεi va Uπápyouv ελεύθερες απoσταεις TouλáxioTov 30 mm πpoc Ta επávw kai 100 mm πpoc Ta kátw yia Tny εykaTαOaŋ Tou Θλukwtoú δoμoσtoiχεiou

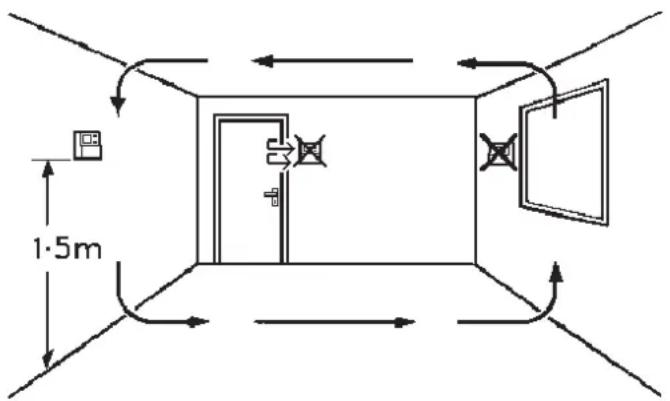

Σερεωτε σε ὄψος Περίπου 1,5 m από το δάπεδο μακρία από ρεύματαή πηγές θερμότητας ὄπως σώματα καλορίφερ, γιμνή φλόγαή αμεσο ηλιακό φως.

Tonoθετηση αισθητήρα σωλήνα

Σερεωτε tov aiσθηntηρα σωλήνα στο σωλήνα poçς χρησιμοτοιώντας ην ταινία σύσφιγξης που παρέχεται.

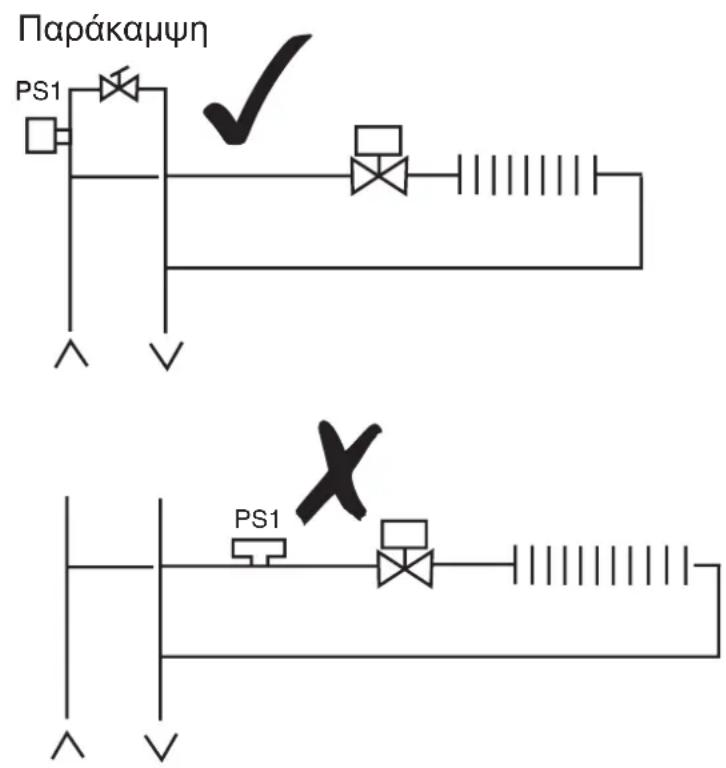

Σημαντική σημείωση: Eivai απαραιŋto va μην εival κλεισότο το κύκλωμα στο οποίο βρίακεται o aiσθητήρας ωλήνα κai to vερόνa κύκλοφορεί πάντοε πέρα απότον aiσθητήρα. Autó μπορείνa απαίτεί ην τοποθέτησηβαλβίδας πapákaμψης μεταξύ ροής κai επιστροφής συστήμatoς στο τέλος κάθε κύκλωματος.

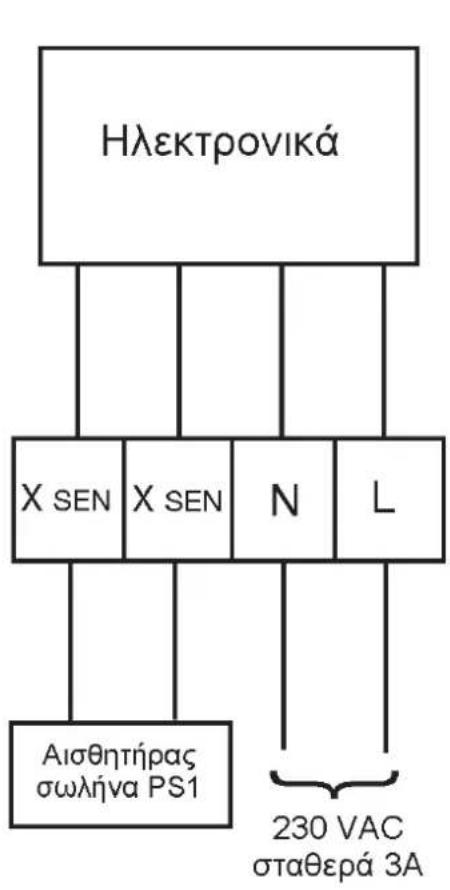

Eφαρούγή fan coil 2 σωλήνων

Σημείωση:

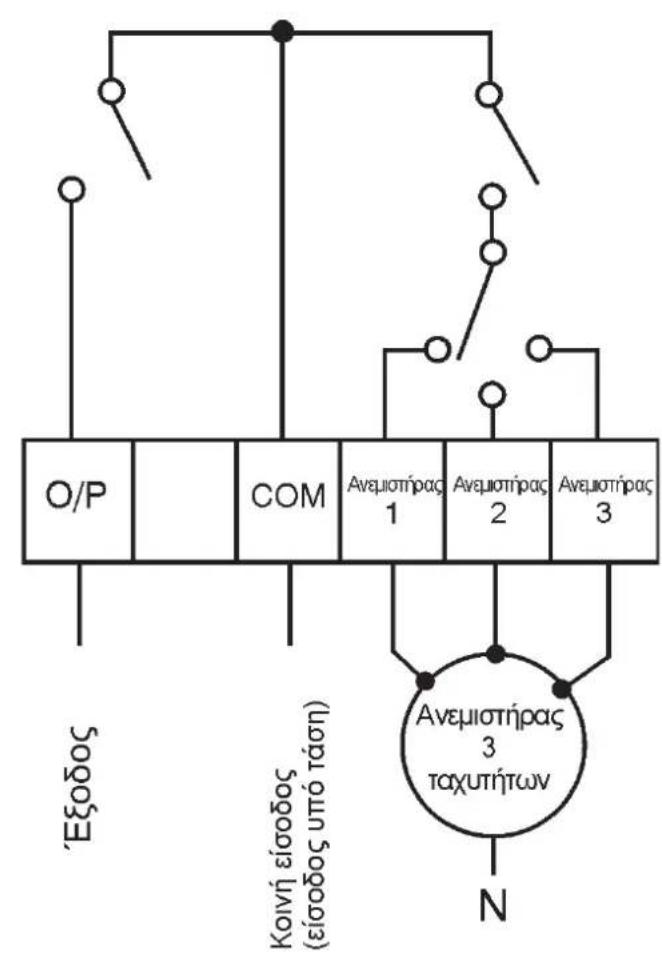

Eáv oí éξoδoi HEAT/COOL/FAN (OEPMANΣH/ψYΞH/ANEMIΣTHPAΣ) εívai 230V, συνδεστε touς ακροδέKTες L - COM.

Piv aTnV eavykaTaoTou eepooTaN Tov niva Ka Toixou, oiaokTTcDIL oTo Niow epoc Tns movadac PpETeI v a ToTOEouvtai Otnv ETIuunTn puOion.

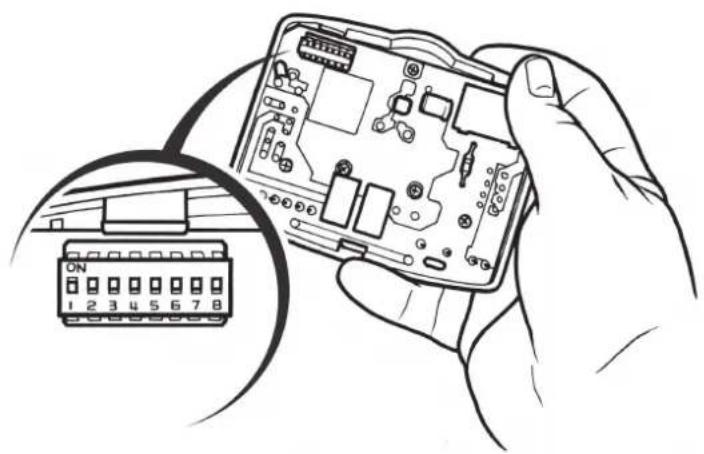

Eπλογες διακόπη DIL Που παρουσίασγονται στη θέση ρύθμισης Σου εργοστασίου.

Sw On

4	ON/OFF (ENTOSEKTOΣ)	CHRONO (xpovovavλoyikóç)
3	CHRONO 6	CHRONO 3
2	Kελσίου	Φαρεναιτ
1	∅

περιγραφή διακοπτών DIL

Διακόπης 4: Eáv ρuθμiotεί σε On/Off, τόσο η θέρμανη ὄσο και η υύξη λειτουργούν με τρόπο ευτός/εκτός. Eáv ρuθμiotεί σε Chrono, τόσο η θέρμανη ὄσο και η υύξη λειτουργούν με χρονοαναλογικό τρόπο.

ΔiakóTTns 3: Eivai εvεpyoToinμévoç μóvo εáv o δiakóTTns 4 εivai puθμioεvoç σε Chrono. Autós o δiakóTTns TPOOδiopiζει Tov αριθμο Tωv κúλων avá ωρa Tous θα επβáλει OTO σύσημα o θερμoστatης. OI επλογες εivai Tpεις KúKλoi Tωv 20 λεπTωv n éξι KúKλoi Tωv 10 λεπTωv.

Διακόπης 2: Επιρέπει τήν επιλογή κλίμακας θερμοκρασίας Κελοίου ἡΦαρεναιτ

ΔiakóTTns 1: Δev xρησιμοτοείαι σ' αutó to μovτéλo

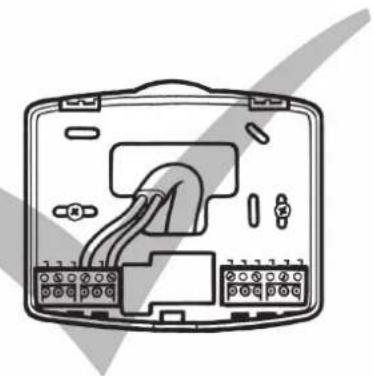

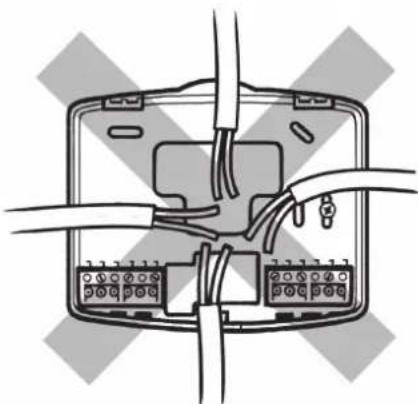

EykaataoTaon 0ερμoστaTn oε nivaka ελέγχou

TnV EYkataoTou 0epuooTn OTOV TIVAKa Toixou, UUypauoiTe Ta autia oTo TAVW epoc Tou 0epuooTn E TA aOiymuTa OTOV TIVAKa Toixou KAI TEPIOPTe TOV 0epuooTn Ppoc Ta KATW, TIEQovTac Otaepa yia va TIAoei TO KAITAOPaALsIac OTOV TIVAKa Toixou.

Aopáλion kai περιομός

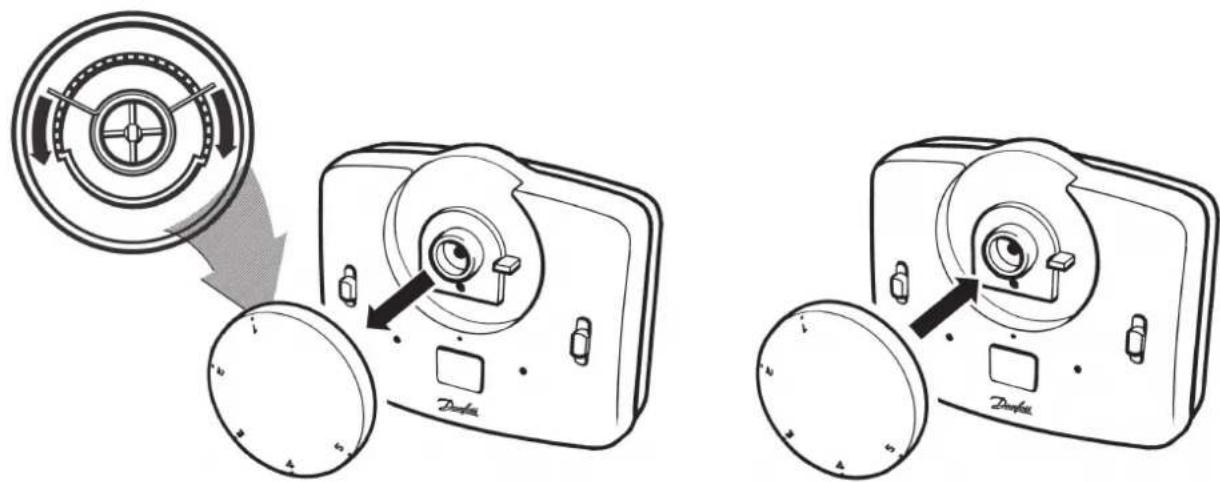

Tia va aopalioe n va Tepiopiote To upoC puOionc, OtpEyTe To bIOKO 3 kai apaipoeTo KOUPTI.
ToTOnoTeTne Ta ELaTnpia aOpaAlionc OTO Tiow Mepoc Tou BIOKou OTNV ETTUmuNTn OeON KAI ETTAVaTOnTOETrnTe To KOUPTI aPOU BEBaIWte 0TI O apiOc 3 OTO DIOKO EVai EUUypauuioEvoc Ue TO ONuAbI avapopac OTO TEPiBlnua.

Σημειωη: Eáv γia oποioνδήποτε λόγo εíval avaykaio va επαναφερθεί o μικροεπεξεργαστής, kátw απó to διακo ρύθμισης τοποθετείαι εva πλήκτρο επαναφοράς. Xρησιμοποίησε μη μεταλλίκο ραβδάκi, γia παράδειγμα σπiptóξuλo γia va πίσετε to πλήκτρο που βρίσκεται σε εσοχή.
