ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TP7000 DANFOSS

Σας ευχαριστούμε για την αγορά ενός Danfoss προϊόντος

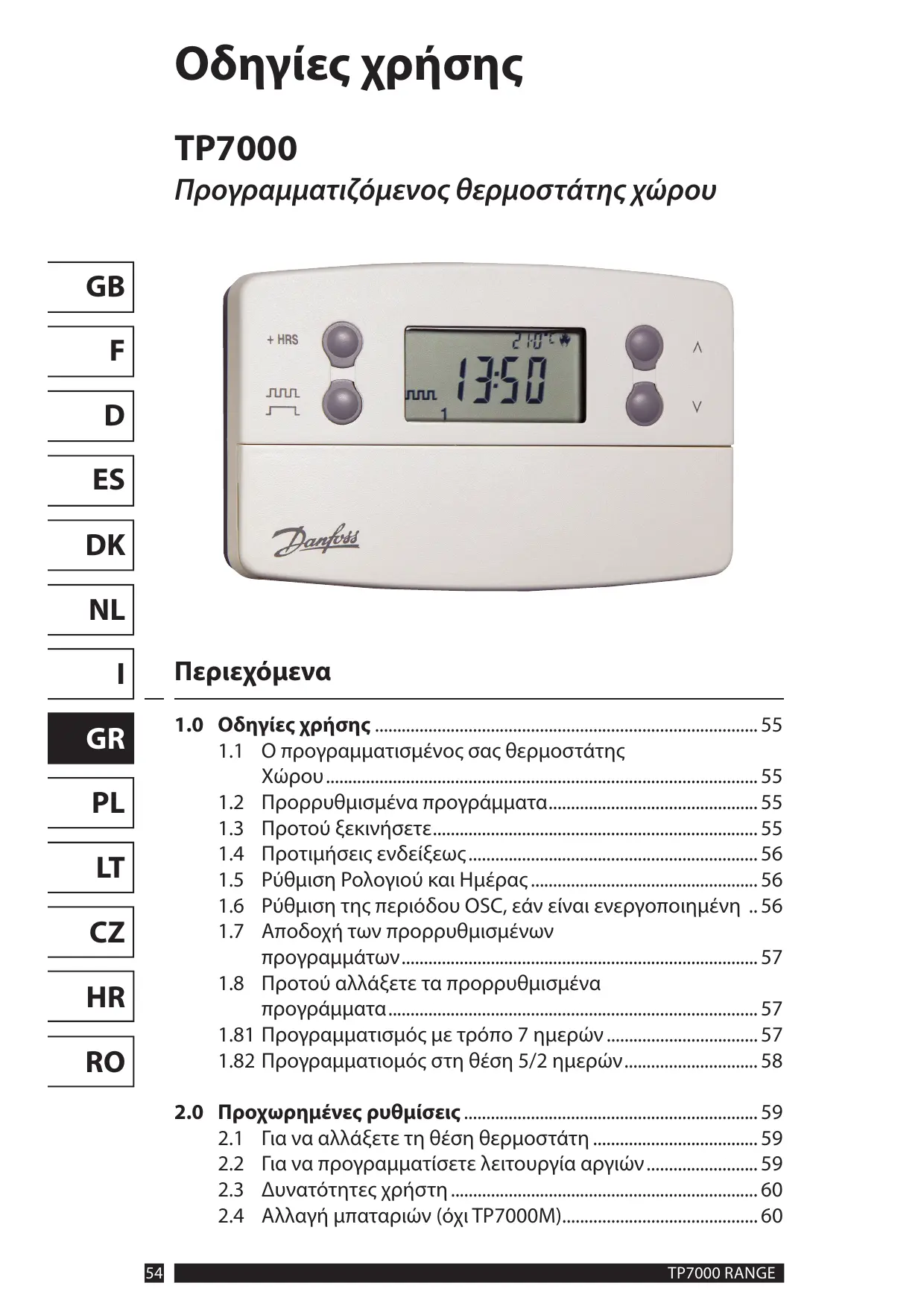

Οδηγίες χρήσης TP7000 Προγραμματιζόμενος θερμοστάτης χώρου

1.1 О προγραμματισμένος σας θερμοστάτης

Xώρου ................................................................................................. 55

1.2 Προρρυθμισμένα προγράμματα ............................................... 55

1.3 Προτού ξεκινήσετε ......................................................................... 55

1.4 Προτιμήσεις ενδείξεως ................................................................. 56

1.5 Ρύθμιση Ρολογιού και Ημέρας ................................................... 56

1.6 Ρύθμιση της περιόδου OSC, εάν είναι ενεργοποιημένη .. 56

1.7 Αποδοχή των προρρυθμισμένων

προγραμμάτων ................................................................................ 57

1.8 Προτού αλλάξετε τα προρρυθμισμένα

προγράμματα ................................................................................... 57

1.81 Προγραμματισμός με τρόπο 7 ημερών .................................. 57

1.82 Προγραμματιομός στη θέση 5/2 ημερών .............................. 58

2.0 Προχωρημένες ρυθμίσεις .................................................................. 59

2.1 Για να αλλάξετε τη θέση θερμοστάτη ..................................... 59

2.2 Για να προγραμματίσετε λειτουργία αργιών ......................... 59

2.3 Δυνατότητες χρήστη ..................................................................... 60

2.4 Αλλαγή μπαταριών (όχι TP7000M)............................................ 60

1.1 О προγραμματισμένος σας θερμοστάτης

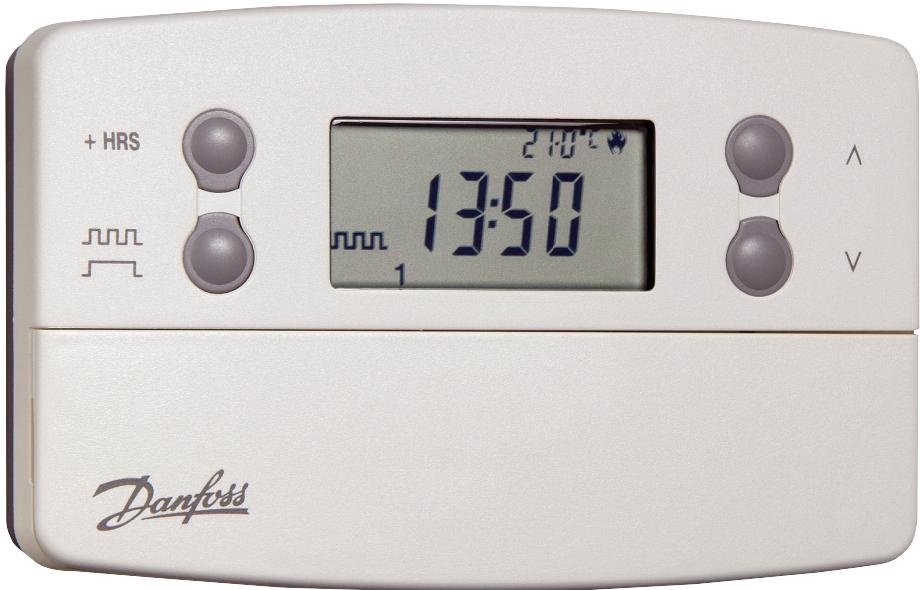

Xώρου Ο TP7000 σας επιτρέπει να προγραμματίσετε έως 6 διαφορετικές ρυθμίσεις χρόνου και θερμοκρασίας για κάθε ημέρα της εβδομάδας, παρέχοντας ττλήρη ευελιξία. Παρέχει διάφορα χαρακτηριστικά εξοικονόμησης ενέργειας και διάφоρα χρήσιμα πρоγράμματα για τоν χρήστη, συμπεριλαμβανоμένоυ πρоγράμματоς αργιών 99 ημερών.

1.2 Προρρυθμισμένα προγράμματα

Ο δικός σας TP7000 παραδίδεται έτοιμος προγραμματισμένος με σύνολο χρόνων και θερμοκρασιών λειτουργίας που συχνά είναι κατάλληλο για τον περισσότερο κόσμο. Εργάσιμες ημέρες (Δευτ-Παρ) Σαββατοκύριακα (Σαβ-Κυρ) Συμβάν Χρόνος Θερμοκρασία Συμβάν Χρόνος Θερμοκρασία

Εάν θέλετε, μπορείτε να αλλάξετε οποιαδήποτε από αυτές τις ρυθμίσεις ακολουθώντας τις οδηγίες στις σελίδες 57-58. Ακολουθήστε πρώτα τα βήματα στη σελίδα 56 για να ρυθμίσετε τις προτιμήσεις σας για ενδείξεις και τη σωστή ώρα και ημερομηνία.

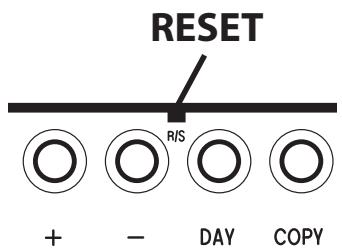

1.3 Προτού ξεκινήσετε

Ανοίξτε το καπάκι στο εμπρός μέρος του προγραμματιστή σας. Χρησιμοποιώντας μη μεταλλικό αντικείμενο, πιέστε το πλήκτρο RESET που βρίσκεται σε εσοχή, έως ότου ακούσετε κλικ και η οθόνη να μη δείχνει

1.4 Προτιμήσεις ενδείξεως

Ένδειξη θερμοκρασίας (°C ή °F) Πιέστε και κρατήστε πιεσμένο το DAY & COPY (για 2-3 δευτερόλεπτα) έως ότου αλλάξει η ένδειξη. Ένδειξη ρολογιού (12 ή 24 ώρες) Πιέστε και κρατήστε πιεσμένο το NEXT & DAY (για 2-3 δευτερόλεπτα) έως ότου αλλάξει η ένδειξη (AM (π.μ.) ή PM (μ.μ.) θα εμφανιστεί στον τρόπο λειτουργίας των 12

1.5 Ρύθμιση Ρολογιού και Ημέρας

Πιέστε PROG για προγραμματισμό.

ΗΜΕΡΑ - Πιέστε DAY έως ότου φανεί η σωστή ημέρα (1=Δευτέρα, 2=Tρίτη κ.λπ.).

ΧΡΟΝΟΣ - Πιέστε + και - για να αλλάξετε τον χρόνο (πιέστε και κρατήστε πιεσμένο για να αλλάξετε με βήματα των 10 λεπτών).

1.6 Ρύθμιση της περιόδου OSC, εάν είναι

Αυτή η ένδειξη θα εμφανιστεί MONO εάν η λειτουργία OSC έχει ενεργοποιηθει από τον εγκαταστάτη σας.

Χρησιμοποιήστε τα πλήκτρα + ή - για να επιλέξετε την περίοδο OSC. Οι επιλογές είναι 0:30 (30 λεπτά), 1:00 (1 ώρα), 1:30 και 2:00.

Η συνιστώμενη ρύθμιση είναι 0:30. Εάν γίνεται ρύθμιση 0:00 η λειτουργία απενεργοποιείται.

1.7 Αποδοχή των προρρυθμισμένων

προγραμμάτων Εάν επιθυμείτε να χρησιμοποιήσετε τα προρρυθμισμένα προγράμματα της σελίδας 55, δεν χρειάζεται να κάνετε τίποτε άλλο. Για να αποδεχτείτε αυτές τις ρυθμίσεις κλείστε απλώς το εμπρός κάλυμμα και μετά από 2 λεπτά οι προρρυθμίσεις θα γίνουν αποδεκτές

Η μονάδα τώρα είναι στη θέση RUN (λειτουργία) (οι δύο τελείες αναβοσβήνουν στην οθόνη) και η θέρμανση θα λειτουργήσει

προρρυθμισμένα προγράμματα.

1.8 Προτού αλλάξετε τα προρρυθμισμένα

Ο εγκαταστάτης θα πρέπει να ρυθμίσει τη μονάδα σας για να λειτουργεί είτε με τρόπο 7 ημερών είτε με τρόπο 5/2 ημερών. Για να διαπιστώσετε σε ποιο τρόπο είναι ρυθμισμένη η μονάδα σας πιέστε το PROG έως ότου το Συμβάν 1 να αναβοσβήνει στην οθόνη σας.

Αυτή η μονάδα είναι με τρόπο 7 ημερών και μπορείτε να προγραμματίσετε διάφορες ρυθμίσεις για κάθε ημέρα της εβδομάδας (βλέπε σελίδες 57-58).

Αυτή η μονάδα είναι με τρόπο 5/2 ημερών και μπορείτε να εισαγάγετε ένα σύνολο προγραμμάτων για εργάσιμες ημέρες και ένα άλλο για σαββατοκύριακα (βλέπε σελίδες 58-59).

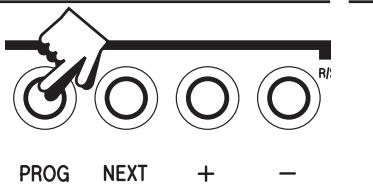

1.81 Προγραμματισμός με τρόπο 7 ημερών

(χωριστά προγράμματα για κάθε ημέρα της εβδομάδας)

a) Πιέστε PROG έως ότου αρχίσει να αναβοσβήνει το Συμβάν 1, κατόπιν πιέστε. DAY για να μετακινηθείτε από τη σημερινή ημέρα στην Ημέρα 1.

b) Τροποποιήστε τον χρόνο και τη θερμοκρασία ως ακολούθως: χρησιμοποιήστε τα πλήκτρα + και – για να αλλάξετε τον χρόνο (πιέστε και κρατήστε τα πιεσμένα για να αλλάξετε με βήματα των 10

ii) χρησιμοποιήστε τα πλήκτρα

για να αλλάξετε τη θερμοκρασίο με βήματα 0,5°C (1°F).

iii) Πιέστε NEXT για να προχωρήσετε

iv) Επαναλάβετε τα βήματα i, ii, και iii

για Συμβάντα 2, 3, 4, 5 και 6.

c) Όταν και τα 6 συμβάντα είναι ορθά πιέστε DAY για να προγραμματίσετε τα συμβάντα για την ημέρα 2.

(εάν επιθυμείτε να επαναλάβετε το πρόγραμμα της προηγούμενης ημέρας, απλώς πιέστε COPY).

d) Επαναλάβετε τα παραπάνω βήματα b και c για να προγραμματίσετε (ή COPY) συμβάντα για τις ημέρες 3, 4, 5, 6 και 7.

Επιστρέφοντας στη θέση RUN – πιέστε PROG έως ότου οι δύο τελείες αρχίσουν να αναβοσβήνουν στην οθόνη.

1.82 Προγραμματιομός στη θέση 5/2 ημερών

(ένα σύνολο προγραμμάτων για εργάσιμες ημέρες, ένα άλλο για σαββατοκύριακα)

Πιέστε PROG έως ότου αρχίσει να αναβοσβήνει το Συμβάν 1, κατόπιν πιέστε DAY έως ότου δείξει Ημέρα 1-5.

Ακολουθήστε τα βήματα b και c στις σελίδες 58 για να προγραμματίσετε χρόνους και θερμοκρασίες για εργάσιμες

TP7000 RANGE Πιέστε DAY για να προγραμματίσετε συμβάντα για σαββατοκύριακο (ημέρες 6-7) ή πιέστε COPY για να επαναλάβετε πρόγραμμα εργάσιμης ημέρας.

Επιστρέφοντας στη θέση RUN – πιέστε PROG έως ότου οι δύο τελείες αρχίσουν να αναβοσβήνουν στην οθόνη.

2.0 Προχωρημένες ρυθμίσεις

2.1 Για να αλλάξετε τη θέση θερμοστάτη

Ο TP7000 μπορεί να μετατραπεί για να ελέγχει σε σταθερή θερμοκρασία επιλεγμένη από τον χρήστη, αντί να ακολουθεί το ρυθμισμένο

Πιέστε και κρατήστε πιεσμένα μαζί και έως ότου αλλάξει η ένδειξη σε δύο τελείες που αναβοσβήνουν και προτερόθετη θερμοκρασία (8°C).

Πιέστε ή για να αλλάξετε θερμοκρασία όπως απαιτείται.

ΣΗΜΕΙΩΣΗ: η μονάδα θα παραμείνει στον τρόπο θερμοστάτη έως ότου πιεστούν πάλι μαζί τα πλήκτρα και .

2.2 Για να προγραμματίσετε λειτουργία αργιών

(ενώ βρίσκεστε στη θέση θερμοστάτη)

Ο TP7000 μπορεί να ελέγχει σε σταθερή χαμηλή θερμοκρασία ενώ είστε μακριά σε διακοπές, επιστρέφοντας στις προγραμματισμένες ρυθμίσεις μετά από ορισμένο αριθμό ημερών (το πολύ 99 ημερών).

(Εάν δεν είστε ήδη σε θέση θερμοστάτη, πιέστε και κρατήστε πιεσμένα τα μέχρι να αναβοσβήνουν στην οθόνη οι δύο τελείες και η ένδειξη να είναι 8°C. Πιέστε DAY (η οθόνη θα δείξει βαλίτσα και :00). Danfoss Heating

Πιέστε + και - για να εισαγάγετε τον αριθμό των ημερών αργιών (το πολύ 99). Χρησιμοποιήστε τα πλήκτρα και για να τροποποιήσετε τη σταθερή θερμοκρασία, εάν απαιτείται. Όταν έχει περάσει ο επιλεγόμενος αριθμός ημερών, η μονάδα θα επιστρέψει στην κανονική κατάσταση, ελέγχοντας ούμφωνα με τα ρυθμισμένα προγράμματά σας.

ΣΗΜΕΙΩΣΗ: Πιέστε μαζί τα πλήκτρα και για να ακυρώσετε τον τρόπο αργιών εάν χρειάζεται.

2.3 Δυνατότητες χρήστη

Μερικές φορές μπορεί να χρειαστεί να αλλάξετε προσωρινά τον τρόπο που χρησιμοποιείται τη θέρμανσή σας, δηλαδή λόγω ασυνήθιστου κρύου ή ζεστού καιρού. Ο TP7000 έχει διάφορες δυνατότητες χρήστη, που μπορούν να επιλεγούν χωρίς να επηρεαστούν τα ρυθμισμένα προγράμματα

Για να αυξήσετε προσωρινά ή να μειώσετε την προγραμματισμένη θερμοκρασία.

για να επιλέξετε την επιθυμητή θερμοκρασία.

Παρατείνετε το Συμβάν 1 (δηλαδή 06.30 20°C) για να διαρκέσει όλη την ημέρα (έτσι ώστε η θέρμανση να συνεχίσει να παραμένει σε σταθερή θερμοκρασία όλη την ημέρα). – πιέστε το πλήκτρο μία φορά, όπως

Για να παρατείνετε την τωρινή ρυθμισμένη θερμοκρασία κατά 1, 2 ή 3 – πιέστε το πλήκτρο μία φορά για 1 επιπλέον ώρα, 2 φορές για 2 επιπλέον ώρες, 3 φορές για 3 επιπλέον ώρες και πιέστε 4 φορές για να ακυρώσετε την

TP7000 RANGE Για να τροποποιήσετε την κύρια οθόνη LCD ώστε να δείχνει είτε χρόνο είτε θερμοκρασία χώρου. – πιέστε NEXT και COPY μαζί.

2.4 Αλλαγή μπαταριών (όχι TP7000M)

Οι μπαταρίες θα διαρκέσουν πάνω από δύο χρόνια. Ο δείκτης πεσμένης μπαταρίας θα αναβοσβήνει στην οθόνη LCD. Ο χρήστης έχει 15 ημέρες για να αλλάξει τις μπαταρίες με αλκαλικά στοιχεία υψηλής ποιότητας.
