TP7000 RANGE Istruzioni per l’utente Gamma TP7000 Termostato ambiente programmabile

1.6 Impostazione del periodo di ottimizzazione

dell’intermittenza di funzionamento (OSC) .......................... 49

1.7 Conferma dei programmi preimpostati ................................. 49

1.8 Prima della modifi ca dei programmi preimpostati ........... 50

1.81 Programmazione in modalità 7 giorni .................................... 50

1.82 Programmazione in modalità 5/2 giorni ................................ 51

2.0 Advanzato.................................................................................................. 52

2.1 Passaggio alla modalità termostato......................................... 52

2.2 Programmazione della modalità vacanza ............................. 52

2.3 Dispositivi di esclusione temporanea ..................................... 53

1.0 Istruzioni per l’utente

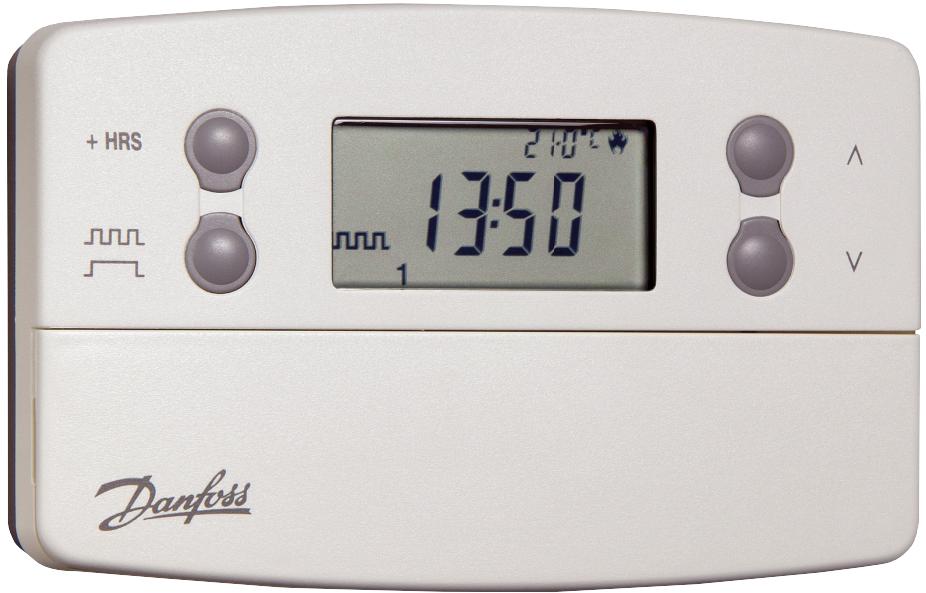

1.1 Il vostro termostato ambiente programmabile

Il TP7000 consente di programmare fi no a 6 diversi orari e temperature per ciascun giorno della settimana off rendo la massima fl essibilità. Off re numerose funzioni di risparmio energetico e prevede diverse funzioni di esclusione temporanea, compresa una modalità vacanza a 99 giorni.

Il modello TP7000 è fornito con parametri programmati in stabilimento con una serie di orari e temperature di funzionamento, adatti alla maggior parte degli impieghi.

Giorni feriali (Lun-Ven) Fine settimana (Sab-Dom) Evento Ora Temp °C Evento Ora Temp °C

Queste impostazioni possono essere tutte modifi cate seguendo le istruzioni di cui alle pagine 50-51. Seguire prima le operazioni descritte alle pagine 48-49 per impostare le opzioni prescelte per il display e l’ora e la data esatte.

1.3 Operazioni preliminari

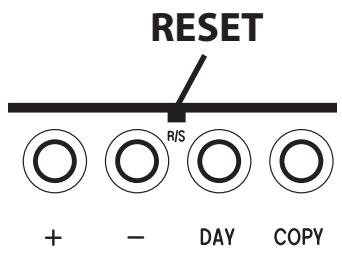

Aprire lo sportello sulla parte anteriore del programmatore. Servendosi di un oggetto non metallico, premere il pulsante incassato RESET, fi no a quando non si avverte uno scatto e il display non visualizza alcuna indicazione.

1.4 Opzioni del display

Visualizzazione temperatura (°C o °F) Premere il pulsante DAY & COPY (per 2-3 secondi) fi no alla commutazione del display.

TP7000 RANGE Visualizzazione ora (modalità a 12 o 24 ore) Premere il pulsante NEXT & DAY (per 2-3 secondi) fino alla commutazione del display (Nella modalità a 12 ore compare l’indicazione AM o PM).

1.5 Impostazione ora e giorno

Premere PROG programmazione. per iniziare

GIORNO - premere DAY fi no a visualizzare il giorno esatto (1= Lunedì, 2= Martedì ecc.)

ORA - premere + e – per regolare l’ora (premendo i pulsanti senza rilasciarli la regolazione avviene per incrementi progressivi di 10 minuti).

1.6 Impostazione del periodo di ottimizzazione

dell’intermittenza di funzionamento (OSC), se abilitato

Questa visualizzazione compare SOLTANTO se l’installatore ha abilitato la funzione OSC.

Utilizzare i pulsanti + o – per selezionare il periodo OSC. Le opzioni disponibili sono: 0:30 (30 minuti), 1:00 (1 ora), 1:30 e 2:00.

L’opzione consigliata è 0:30. Se si imposta 0:00, la funzione è disabilitata.

1.7 Conferma dei programmi preimpostati

Se si utilizzano i programmi preimpostati a pagina 48, non sono necessarie altre operazioni. Per confermare queste impostazioni, chiudere lo sportello anteriore: i parametri impostati in fabbrica saranno accettati automaticamente dopo 2 minuti.

L’unità è ora in modalità RUN (il segno dei due punti (:) lampeggia) e il riscaldamento si attiverà in base ai programmi preimpostati. Danfoss Heating

1.8 Prima della modifi ca dei programmi

preimpostati L’installatore avrà impostato il funzionamento in modalità 7 giorni o 5/2 giorni. Per individuare la modalità impostata, premere il pulsante PROG fino a quando l’evento 1 non lampeggia sul display.

Questa unità è in modalità 7 giorni, che consente di programmare impostazioni diverse per ciascun giorno della settima (vedere le pagine 50-51). Questa unità è in modalità 5/2 giorni, che consente di impostare programmi diversi per i giorni feriali rispetto ai fi ne settimana (vedere pagina 51).

1.81 Programmazione in modalità 7 giorni

(programmi separati per ciascun giorno della settimana)

a) Premere PROG fino a quando l’evento 1 non lampeggia, quindi premere DAY per passare dal giorno corrente al giorno 1.

b) Modificare l’ora e la temperatura come segue: Utilizzare i pulsanti + e – per regolare l’ora (premendo i pulsanti senza rilasciarli la regolazione avviene per incrementi progressivi di 10 minuti).

ii) Usare i pulsanti e per regolare

la temperatura con incrementi di 0,5°C.

iii) Premere NEXT per passare all’evento

iv) Ripetere le operazioni i, ii e iii

descritte sopra per gli eventi 2, 3, 4, 5 e 6.

c) Dopo aver impostato correttamente tutti e 6 gli eventi, premere DAY per programmare gli eventi del giorno 2.

TP7000 RANGE (Per ripetere il programma del giorno precedente, è suffi ciente premere COPY). d) Ripetere le operazioni b e c descritte sopra per programmare (o COPY) gli eventi per i giorni 3, 4, 5, 6 e 7.

Ritorno alla modalità RUN: premere PROG fino a quando il simbolo dei due punti (:) non lampeggia.

1.82 Programmazione in modalità 5/2 giorni

(una serie di programmi per i giorni feriali e un’altra per i fine settimana)

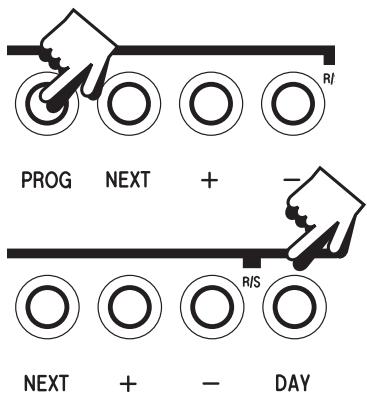

Premere PROG fi no a quando l’evento 1 non lampeggia, quindi premere DAY fino a quando il display non mostra Day 1-5 (giorni 1-5).

Seguire i punti b e c alle pagine 50-51 per programmare gli orari e le temperature per i giorni feriali.

Premere DAY per programmare gli eventi per il fi ne settimana (Day 6-7 (giorni 6-7)) oppure premere COPY per copiare il programma impostato per i giorni feriali.

Ritorno alla modalità RUN: premere PROG fino a quando il simbolo dei due punti (:) non lampeggia.

2.1 Passaggio alla modalità termostato

Il TP7000 può essere impostato in modo da mantenere una temperatura costante selezionata dall’utente, anziché seguire il programma impostato. Premere contemporaneamente i pulsanti senza rilasciarli fi no a quando sul display non compare la temperatura di default (8°C) e il simbolo lampeggiante dei due punti (:).

Premere o per regolare la temperatura come richiesto.

NOTA: l’unità rimane in modalità termostato fino al successivo azionamento contemporaneo dei pulsanti e .

2.2 Programmazione della modalità vacanza

(in modalità termostato)

Il TP7000 può essere regolato in modo da mantenere costantemente una bassa temperatura mentre si è in vacanza, per poi tornare alle impostazioni programmate dopo un determinato numero di giorni (al massimo 99 giorni).

(Se l’unità non è già in modalità termostato, premere contemporaneamente i pulsanti senza rilasciarli fi no a quando sul display non compare l’indicazione 8°C accompagnata dal simbolo lampeggiante dei due punti (:)).

Premere DAY (il display visualizza una valigia e :00).

Premere i pulsanti + e - per inserire il numero di giorni di vacanza (max. 99).

Usare i pulsanti per l’eventuale modifica della temperatura costante. Al termine del numero di giorni selezionato, l’unità riprende il normale funzionamento regolando la temperatura in base ai programmi impostati.

TP7000 RANGE NOTA: necessario, contemporaneamente i pulsanti uscire dalla modalità vacanza. premere e per

2.3 Dispositivi di esclusione temporanea

Talvolta potrebbe essere necessario modifi care momentaneamente il programma di riscaldamento, ad esempio in caso di temperature particolarmente basse o elevate. Il TP7000 prevede numerosi dispositivi di esclusione temporanea, che possono essere selezionati senza influire sui programmi impostati.

Estensione dell’evento 1 (ad esempio: 06.30 20°C) per l’intera giornata (in modo che il riscaldamento rimanga inserito tutto il giorno ad una temperatura costante) – premere una volta il pulsante come illustrato. Estensione della temperatura corrente impostata per 1, 2 o 3 ore – agire sul pulsante una volta per 1 ora aggiuntiva, due volte per 2 ore aggiuntive, tre volte per 3 ore aggiuntive e quattro volte per disabilitare la funzione di esclusione temporanea.

Commutazione del display LCD principale sulla visualizzazione dell’ora o della temperatura ambiente eff ettiva - premere contemporaneamente NEXT e COPY.

2.4 Sostituzione delle batterie (non valido per TP7000M)

La durata prevista per le batterie è di oltre due anni. Quando l’indicatore di batteria scarica lampeggia sul display LCD, l’utente ha 15 giorni di tempo per procedere alla sostituzione con batterie alcaline di buona qualità. Danfoss Heating
