MANUALE UTENTE TP7000 Range DANFOSS

Grazie per aver acquistato un prodotto Danfoss

Istruzioni per l'utente

Gamma TP7000

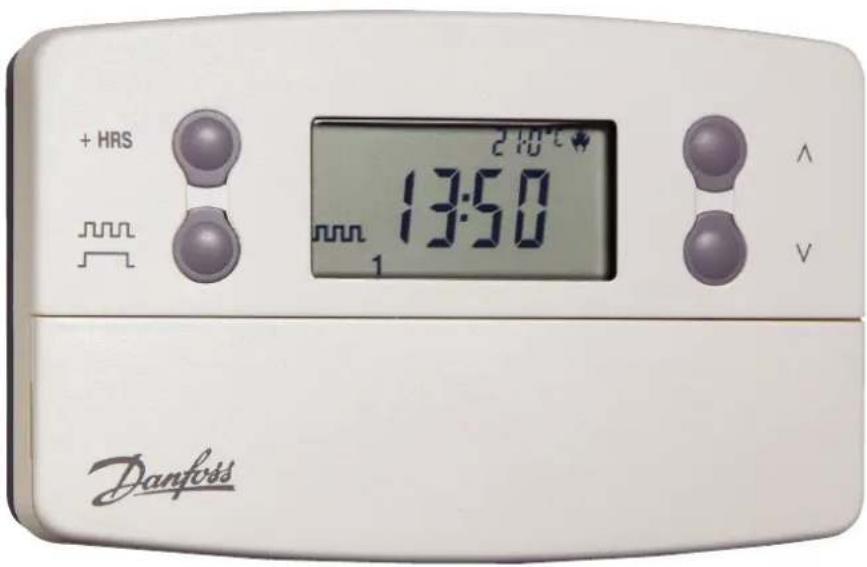

Termostato ambiente programmabile

+ HRS 13:50 Danförs

Index

1.0 Istruzioni per l'utente 48

1.1 Il vostro termostato ambiente programmabile .... 48

1.2 Programmi preimpostati

1.3 Operazioni preliminari

1.4 Opzioni del display 48
1.5 Impostazione ora e giorno 49
1.6 Impostazione del periodo di ottimizzazione dell'intermittenza di funzionamento (OSC) ....49
1.7 Conferma dei programmi preimpostati 49
1.8 Prima della modifi ca dei programmi preimpostati ..... 50
1.81 Programmazione in modalità 7 giorni ....50
1.82 Programmazione in modalità 5/2 giorni .... 51

2.0 Advanzato....52

2.1 Passaggio alla modalità termostato 52
2.2 Programmazione della modalità vacanza ....52
2.3 Dispositivi di esclusione temporanea 53
2.4 Sostituzione delle batterie 53

1.0 Istruzioni per l'utente

1.1 Il vostro termostato ambiente programmabile

Il TP7000 consente di programmare fi no a 6 diversi orari e temperature per ciascun giorno della settimana off rendo la massima fl essibilità. Off re numerose funzioni di risparmio energetico e prevede diverse funzioni di esclusione temporanea, compresa una modalità vacanza a 99 giorni.

1.2 Programmi preimpostati

Il modello TP7000 è fornito con parametri programmati in stabilimento con una serie di orari e temperature di funzionamento, adatti alla maggior parte degli impieghi.

Giorni feriali (Lun-Ven) Fine settimana (Sab-Dom)
Evento	Ora Temp	°C Evento	Ora	Temp °C
1	06:30	20	1	07:30	20
2	08:30	15	2	09:30	20
3	11:30	20	3	11:30	20
4	13:30	15	4	13:30	20
5	16:30	21	5	16:30	21
6	22:30	15	6	22:30	15

Queste impostazioni possono essere tutte modifi cate seguendo le istruzioni di cui alle pagine 50-51. Seguire prima le operazioni descritte alle pagine 48-49 per impostare le opzioni prescelte per il display e l'ora e la data esatte.

1.3 Operazioni preliminari

Aprire lo sportello sulla parte anteriore del programmatore. Servendosi di un oggetto non metallico, premere il pulsante incassato RESET, fi no a quando non si avverte uno scatto e il display non visualizza alcuna indicazione.

RESET R/S + - DAY COPY

1.4 Opzioni del display

Visualizzazione temperatura (°C o °F)

Premere il pulsante DAY & COPY (per 2-3 secondi) fi no alla commutazione del display.

R/S + - DAY COPY

Visualizzazione ora (modalità a 12 o 24 ore)

Premere il pulsante NEXT & DAY (per 2-3 secondi) fi no alla commutazione del display (Nella modalità a 12 ore compare l'indicazione AM o PM).

NEXT + - DAY

1.5 Impostazione ora e giorno

Premere PROG per iniziare la programmazione.

GIORNO - premere DAY fi no a visualizzare il giorno esatto (1= Lunedì, 2= Martedì ecc.)

ORA - premere + e - per regolare l'ora (premendo i pulsanti senza rilasciarli la regolazione avviene per incrementi progressivi di 10 minuti).

NEXT + - DAY

1.6 Impostazione del periodo di ottimizzazione dell'intermittenza di funzionamento (OSC), se abilitato

Questa visualizzazione compare SOLTANTO se l'installatore ha abilitato la funzione OSC.

Utilizzare i pulsanti + o – per selezionare il periodo OSC. Le opzioni disponibili sono: 0:30 (30 minuti), 1:00 (1 ora), 1:30 e 2:00.

L'opzione consigliata è 0:30. Se si imposta 0:00, la funzione è disabilitata.

0P 0:00

R/S NEXT + - DAY

1.7 Conferma dei programmi preimpostati

Se si utilizzano i programmi preimpostati a pagina 48, non sono necessarie altre operazioni. Per confermare queste impostazioni, chiudere lo sportello anteriore: i parametri impostati in fabbrica saranno accettati automaticamente dopo 2 minuti.

L'unità è ora in modalità RUN (il segno dei due punti (:) lampeggia) e il riscaldamento si attiverà in base ai programmi preimpostati.

20.0°C 12:00 - 1

1.8 Prima della modifi ca dei programmi preimpostati

L'installatore avrà impostato il funzionamento in modalità 7 giorni o 5/2 giorni. Per individuare la modalità impostata, premere il pulsante PROG fi no a quando l'evento 1 non lampeggia sul display.

Questa unità è in modalità 7 giorni, che consente di programmare impostazioni diverse per ciascun giorno della settima (vedere le pagine 50-51).

Questa unità è in modalità 5/2 giorni, che consente di impostare programmi diversi per i giorni feriali rispetto ai fi ne settimana (vedere pagina 51).

1.81 Programmazione in modalità 7 giorni

(programmi separati per ciascun giorno della settimana)

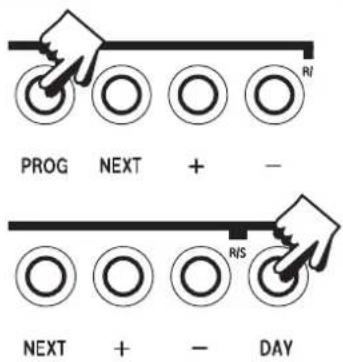

a) Premere PROG fino a quando l'evento 1 non lampeggia, quindi premere DAY per passare dal giorno corrente al giorno 1.

PROG NEXT + - NEXT + - DAY

b) Modifi care l'ora e la temperatura come segue:

i) Utilizzare i pulsanti + e – per regolare l'ora (premendo i pulsanti senza rilasciarli la regolazione avviene per incrementi progressivi di 10 minuti).

ii) Usare i pulsanti ▲ e ▼ per regolare la temperatura con incrementi di 0,5°C.

iii) Premere NEXT per passare all'ever successivo.

iv) Ripetere le operazioni i, ii descritte sopra per gli eventi 2, 3, 4, 5 e 6.

1 6:30 20.0°C 1

O NEXT + - DAY

c) Dopo aver impostato correttamente tutti e 6 gli eventi, premere DAY per programmare gli eventi del giorno 2.

NEXT + - DAY R/S

(Per ripetere il programma del giorno precedente, è suffi ciente premere COPY).

R/S + - DAY COPY

d) Ripetere le operazioni b e c descritte sopra per programmare (o COPY) gli eventi per i giorni 3, 4, 5, 6 e 7.

Ritorno alla modalità RUN: premere PROG fi no a quando il simbolo dei due punti (:) non lampeggia.

20.0°C 12:00 1

1.82 Programmazione in modalità 5/2 giorni

(una serie di programmi per i giorni feriali e un'altra per i fi ne settimana)

Premere PROG fi no a quando l'evento 1 non lampeggia, quindi premere DAY fi no a quando il display non mostra Day 1-5 (giorni 1-5).
□ Seguire i punti b e c alle pagine 50-51 per programmare gli orari e le temperature per i giorni feriali.
Premere DAY per programmare gli eventi per il fi ne settimana (Day 6-7 (giorni 6-7)) oppure premere COPY per copiare il programma impostato per i giorni feriali.

Ritorno alla modalità RUN: premere PROG fi no a quando il simbolo dei due punti (:) non lampeggia.

PROG NEXT + - NEXT + - DAY

1 6:30 21.0°C 1 2 3 4 5

2.1 Passaggio alla modalità termostato

Il TP7000 può essere impostato in modo da mantenere una temperatura costante selezionata dall'utente, anziché seguire il programma impostato.

Premere contemporaneamente i pulsanti ▲ e ▼ senza rilasciarli fi no a quando sul display non compare la temperatura di default (8°C) e il simbolo lampeggiante dei due punti (:).

Premere ▲ o ▼ per regolare la temperatura come richiesto.

NOTA: l'unità rimane in modalità termostato fino al successivo azionamento contemporaneo dei pulsanti ▲ e ▼.

2.2 Programmazione della modalità vacanza

(in modalità termostato)

Il TP7000 può essere regolato in modo da mantenere costantemente una bassa temperatura mentre si è in vacanza, per poi tornare alle impostazioni programmate dopo un determinato numero di giorni (al massimo 99 giorni).

(Se l'unità non è già in modalità termostato, premere contemporaneamente i pulsanti ▲ e ▼ senza rilasciarli fi no a quando sul display non compare l'indicazione 8°C accompagnata dal simbolo lampeggiante dei due punti (:)).

Premere DAY (il display visualizza una valigia e :00).

Premere i pulsanti + e - per inserire il numero di giorni di vacanza (max. 99).

Usare i pulsanti ▲ e ▼ per l'eventuale modifi ca della temperatura costante.

NEXT + - DAY R/S

8.0°C :00

RUS NEXT + - DAY

Al termine del numero di giorni selezionato, l'unità riprende il normale funzionamento regolando la temperatura in base ai programmi impostati.

2.3 Dispositivi di esclusione temporanea

Talvolta potrebbe essere necessario modifi care momentaneamente il programma di riscaldamento, ad esempio in caso di temperature particolarmente basse o elevate. Il TP7000 prevede numerosi dispositivi di esclusione temporanea, che possono essere selezionati senza infl uire sui programmi impostati.

☐ Per aumentare o diminuire temporaneamente la temperatura programmata

- premere ▲ o ▼ per selezionare la temperatura desiderata.

Estensione dell'evento 1 (ad esempio: 06.30 20°C) per l'intera giornata (in modo che il riscaldamento rimanga inserito tutto il giorno ad una temperatura costante)

- premere una volta il pulsante come illustrato.

□ Estensione della temperatura corrente impostata per 1, 2 o 3 ore

- agire sul pulsante una volta per 1 ora aggiuntiva, due volte per 2 ore aggiuntive, tre volte per 3 ore aggiuntive e quattro volte per disabilitare la funzione di esclusione temporanea.

□ Commutazione del display LCD principale sulla visualizzazione dell'ora o della temperatura ambiente eff ettiva - premere contemporaneamente NEXT e COPY.

20.0°C 6:30 n₁

+1HR +2HR +3HR 20:0°C 6:30 2

NEXT + - DAY COPY

2.4 Sostituzione delle batterie (non valido per TP7000M)

La durata prevista per le batterie è di oltre due anni. Quando l'indicatore di batteria scarica lampeggia sul display LCD, l'utente ha 15 giorni di tempo per procedere alla sostituzione con batterie alcaline di buona qualità.

13:59 15.0°C
