Tipo de producto	Termostato ambiente programable
Marca	Danfoss
Modelo	Gama TP7000
Programación	7 días o 5/2 días, hasta 6 períodos por día
Modos de funcionamiento	Programado, Termostato (temperatura constante), Vacaciones, Derogaciones temporales
Pantalla	LCD, selección °C/°F, reloj 12/24h
Alimentación	2 pilas alcalinas AAA
Duración de las pilas	Más de 2 años
Dimensiones (aproximadas)	120 x 80 x 30 mm
Peso (aproximado)	200 g
Rango de temperatura de consigna	5°C a 35°C (en incrementos de 0,5°C)
Temperatura por defecto en modo Termostato	8°C
Modo Vacaciones	Hasta 99 días, temperatura ajustable
Función OSC (opcional)	Período ajustable de 30 min a 2 h
Derogaciones	Aumento/reducción temporal, extensión de período
Mantenimiento	Reemplazo de pilas cada 2 años aproximadamente, limpieza con un paño suave y seco
Indicador de pilas bajas	Sí, parpadeante en la pantalla
Reinicio	Botón RESET empotrado

Preguntas frecuentes - TP7000 Range DANFOSS

¿Cómo ajustar la hora y el día en el termostato TP7000?

Presione el botón PROG para entrar en modo programación. Utilice las teclas + o - para seleccionar el día (1 = Lunes, etc.), luego ajuste la hora con las mismas teclas. Presione DAY para pasar al siguiente ajuste.

¿Cuál es la diferencia entre los modos 7 días y 5/2 días?

En modo 7 días, puede programar temperaturas y horas diferentes para cada día de la semana. En modo 5/2 días, define una serie para los días laborables (Lun-Vie) y otra para el fin de semana (Sáb-Dom).

¿Cómo cambiar al modo Termostato (temperatura constante)?

Presione simultáneamente las teclas ▲ y ▼ hasta que los dos puntos parpadeen y se muestre 8°C. Use ▲ o ▼ para modificar la temperatura. Para salir del modo, repita la combinación.

¿Cómo programar el modo Vacaciones?

Asegúrese de estar en modo Termostato (▲+▼). Presione DAY hasta que aparezca una maleta. Use + y - para ingresar el número de días (máx 99), luego ▲/▼ para ajustar la temperatura de vacaciones. El termostato retomará la programación normal después de este período.

¿Cómo aumentar temporalmente la temperatura sin modificar el programa?

Presione la tecla ▲ para aumentar la temperatura de consigna temporalmente. La derogación permanece activa hasta el próximo cambio de período programado o hasta la cancelación manual.

¿Cómo extender el período actual?

Presione la tecla que representa un reloj con un + (generalmente la tecla NEXT o un símbolo específico): una vez para 1 hora, dos veces para 2 horas, tres veces para 3 horas. Presione cuatro veces para cancelar la extensión.

¿Cómo cambiar la pantalla entre °C y °F?

Mantenga presionadas las teclas DAY y COPY simultáneamente durante 2-3 segundos hasta que la pantalla cambie.

¿Cómo cambiar la pantalla del reloj entre 12h y 24h?

Mantenga presionadas las teclas NEXT y DAY simultáneamente durante 2-3 segundos. En modo 12h, se muestra AM o PM.

¿Qué hacer si el icono de pilas bajas parpadea?

Reemplace las pilas por pilas alcalinas de calidad en un plazo de 15 días. Abra el compartimento de pilas e inserte dos pilas AAA respetando la polaridad.

¿Cómo reiniciar el termostato TP7000?

Abra la tapa frontal y, con un objeto no metálico, presione el botón RESET empotrado hasta que la pantalla se apague y escuche un clic.

MANUAL DE USUARIO TP7000 Range DANFOSS

Gracias por adquirir productos Danfoss

Instrucciones del usuario

Serie TP7000

Cronotermostatos

GB

F

D

ES

DK

NL

|

GR

PL

LT

CZ

HR

RO

Indice

1.0 Instrucciones del usuario 27

1.1 Su cronotermostato de temperatura ambiente 27

1.2 Programas Preestablecidos

2

1.3 Antes de comenzar 27

1.4 Preferencias de visualización en Pantalla 27

1.5 Ajustar el reloj y la fecha....28

1.6 Establecimiento del Período de OSC 28

1.7 Aceptación de los programas preestablecidos .... 28

1.8 Antes de que usted cambie los programas preestablecidos 29

1.81 Modo 7 días 29

1.82 Modo días 5/2 30

2.0 Avanzado 31

2.1 Para pasar al modo Termostato 31

2.2 Para programar el Modo Vacaciones .... 31

2.3 Anulaciones de usuario ....32

2.4 Cambiar las pilas (no en el TP7000M) 32

1.0 Básico

1.1 Su cronotermostato de temperatura ambiente

El TP7000 permite que usted programe hasta 6 combinaciones diferentes de ajustes de horas y temperaturas para cada día de la semana, proporcionando una completa fl exibilidad. Tiene diversas confi guraciones de ahorro de energía y permite varias cancelaciones útiles para el usuario, incluyendo un modo de funcionamiento en vacaciones de 99 días.

1.2 Programas Preestablecidos

Su TP7000 se entrega ya programado con una combinación de horas y temperaturas de funcionamiento que a menudo satisfacen a la mayoría de las personas.

Dias de la semana (Lun- Vier) Fin de Semana (Sab-Dom)
Evento	Hora Temp °C	Evento	Hora	Temp °C
1	06:30	20		1	07:30
2	08:30	15		2	09:30
3	11:30	20		3	11:30
4	13:30	15		4	13:30
5	16:30	21		5	16:30
6	22:30	15		6	22:30

Si usted desea cambiar cualquiera de estos ajustes previos, lo puede hacer siguiendo las instrucciones indicadas en las páginas 29-30. En primer lugar, seguir los pasos indicados en la páginas 27 - 28 para ajustar la hora y la fecha correctas.

1.3 Antes de comenzar

Abrir la tapa frontal de su programador. Utilizando un objeto no-metálico, oprimir el botón RESET (restablecer) alojado en un entrante, hasta que oiga un "clic" y la pantalla se borre.

1.4 Preferencias de visualización en Pantalla

Visualización de las temperaturas (°C or °F)

Pulse y mantenga presionado DAY y COPY (durante 2-3 segundos) hasta que cambie la visualización.

Visualización del Reloj (12/24 hr)

Pulse y mantenga presionado NEXT y DAY hasta que cambie la visualización (aparecerá AM o PM en el modo de 12 horas).

1.5 Ajustar el reloj y la fecha

Pulse PROG para iniciar la programación.

DÍA - pulse DAY hasta que aparezca el día correcto (1=lunes).

HORA - pulse + y - para cambiar la hora.

1.6 Establecimiento del Período de OSC, si está habilitada

Esta visualización aparecerá en pantalla SÓLO si la función OSC ha sido habilitada por su instalador.

Utilizar los botones + o - para seleccionar el período de OSC. Las opciones son 0:30 (30 mins.), 1:00 (1 hora), 1:30 y 2:00.

El período recomendado es de 0:30. Si se selecciona 0:00 la función queda desactivada.

1.7 Aceptación de los programas preestablecidos

Si a usted le va bien utilizar los programas preestablecidos según lo indicado en la página 27, no necesita hacer nada más. Para aceptar los programas preestablecidos cerrar la tapa frontal y después de 2 minutos los preajustes serán aceptados automáticamente (y el signo de dos puntos centelleará).

La unidad está ahora en el modo de RUN (funcionamiento), (el signo de dos puntos centellea en la pantalla) y la calefacción funcionará de acuerdo con los programas preestablecidos.

1.8 Antes de que usted cambie los programas preestablecidos

Su instalador habrá ajustado su unidad para funcionar en el modo de 7-días o en el modo de 5/2 días. Para saber en qué modo está ajustada su unidad, oprimir PROG hasta que "Evento 1" centellea en la pantalla.

Esta unidad está en el modo de 7-días y puede usted programar diferentes ajustes para cada día de la semana (ver páginas 29-30).

Esta unidad está en el modo de 5/2 días y puede usted programar una combinación de ajustes para los días laborables y otra combinación de ajustes para los fi nes de semana (ver página 30).

1.81 Modo 7 días

(eventos independientes para cada día de la semana)

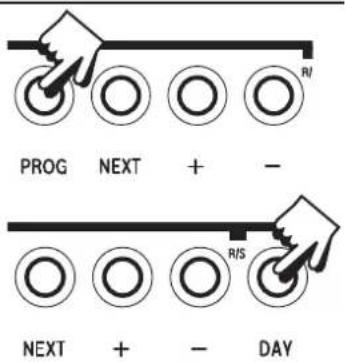

a) Pulse PROG hasta que se ilumine el Evento 1, después pulse DAY para pasar del día actual al Día 1.

b) Cambie la hora y la temperatura de la siguiente forma:

i) Utilice los pulsadores + y - para cambiar la hora (pulse y mantenga presionado para cambiar en incrementos de 10min.).

ii) Utilice los pulsadores ▲ y ▼ para cambiar la temperatura en pasos de 0,5°C (1°F).

iii) Pulse NEXT para pasar al siguiente Evento.

iv) Repita los pasos i, ii y iii anteriores para los Eventos 2, 3, 4, 5 y 6.

c) Cuando los 6 eventos sean correctos, pulse DAY para programar los eventos del Día 2.

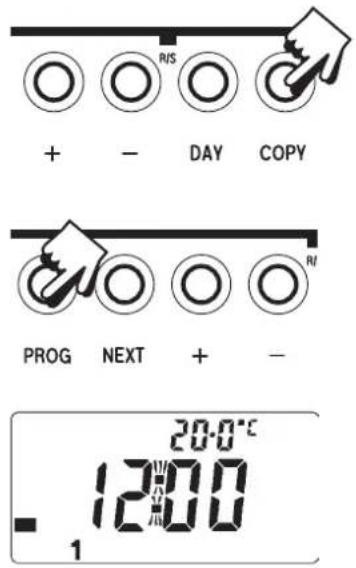

Si desea repetir el programa del día anterior, simplemente pulse COPY.

d) Repita los pasos b y c anteriores para programar (o COPIAR) eventos para los Días 3, 4, 5, 6 y 7.

Volver al Modo FUNCIONAR (RUN) - oprimir PROG hasta que el signo de dos puntos centellea en la pantalla.

1.82 Modo días 5/2

(una serie de eventos para los días de semana, y otra para los fines de semana)

☐ Pulse PROG hasta que se ilumine el Evento 1, a continuación pulse DAY hasta que aparezca en la pantalla Día 1-5.
☐ Siga los pasos b y c anteriores para programar horas y temperaturas para los días de semana.
☐ Pulse DAY para programar eventos para el fin de semana (Día 6-7) o pulse COPY para repetir el programa de los días de semana.

Volver al Modo FUNCIONAR (RUN) - oprimir PROG hasta que el signo de dos puntos centellea en la pantalla.

2.0 Avanzado

2.1 Para pasar al modo Termostato

El TP7000 se puede convertir para controlar a una temperatura constante seleccionada por el usuario, en lugar de seguir el programa establecido.

Pulse y mantenga presionados simultáneamente los pulsadores ▲ y ▼ hasta que aparezcan en la pantalla los puntos intermitentes y la temperatura por defecto (8°C).

Pulse ▲ y ▼ para cambiar la temperatura según se requiera.

NOTA: la unidad permanecerá en el modo termostato hasta que los botones ▲ y ▼ se presionen juntos de nuevo.

2.2 Para programar el Modo Vacaciones

(estando en Modo Termostato)

El TP7000 puede controlarse a una temperatura baja constante mientras usted está fuera por vacaciones, volviendo a los ajustes programados por usted después de un número especificado de días (máximo 99 días).

(Si todavía no está en el Modo "Termostato", oprimir los botones ▲ y ▼ y mantenerlos oprimidos a la vez hasta que la pantalla cambie mostrando el signo de dos puntos centelleando y la temperatura de 8°C).

Pulse DAY (la pantalla mostrará una maleta y :00).

Pulse + y - para introducir el número de días de vacaciones (máx. 99).

Utilizar los botones ▲ y ▼ para cambiar la temperatura constante, si es necesario.

Cuando haya transcurrido el número de días seleccionado, la unidad volverá al funcionamiento normal, controlada de acuerdo con los programas establecidos por usted.

NOTA: Oprimir los botones ▲ y ▼ a la vez para salir del modo de "vacaciones" si es necesario.

2.3 Anulaciones de usuario

Algunas veces puede que necesite cambiar temporalmente la manera en que utiliza su calefacción, por ejemplo debido a un tiempo excepcionalmente frío. El TP7000 permite varias posibles cancelaciones por el usuario, las cuales pueden seleccionarse sin afectar a la programación del termostato.

Para aumentar o disminuir temporalmente la temperatura programada.

- pulse ▲ o ▼ para aumentar o reducir la temperatura.

☐ Ampliar el evento 1 (06:30, 20°C) para que dure todo el día (para que la calefacción permanezca a una temperatura constante todo el día).

- oprimir el botón una vez tal como se indica.

Para prolongar la temperatura establecida en ese momento durante 1, 2 ó 3 horas.

- pulse el pulsador una vez para 1 hora más, dos veces para 2 horas más, 3 veces para 3 horas más y pulse 4 veces para eliminar la anulación.

Para cambiar la visualización principal en la pantalla LCD para mostrar la hora o la temperatura del ambiente interior actual.

- pulse NEXT y COPY simultáneamente..

2.4 Cambiar las pilas (no en el TP7000M)

Las pilas durarán más de dos años. Se encenderá un indicador de pilas gastadas en la pantalla de cristal líquido. El usuario dispone de 15 días para cambiar las pilas con pilas alcalinas de primera calidad.

Brugervejleding

TP7000

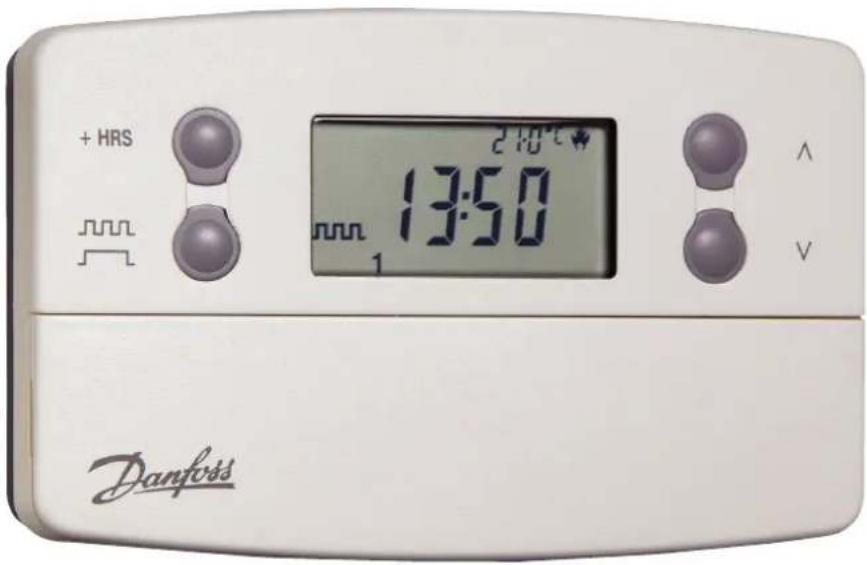

Programmerbar rumtermostat
