MANUAL DE USUARIO TP4000 Range DANFOSS

Gracias por adquirir productos Danfoss

Instrucciones de Usuario

Serie TP4000

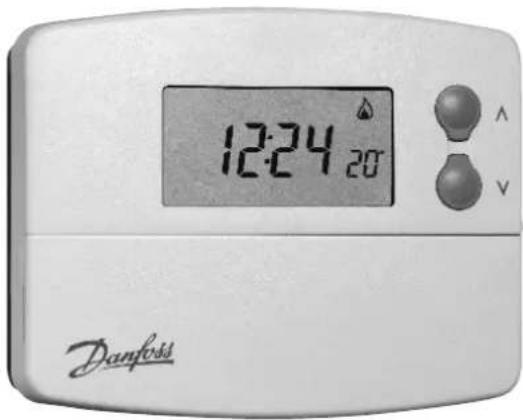

Cronotermostatos

12:24 Danfoss

Indice

1.0 Básico

1.1 Su cronotermostato 19
1.2 Programas Preestablecidos .... 19
1.3 Antes de comenzar 20
1.4 Ajustar el reloj 20
1.5 Funcionamiento de su programa 20

2.0 Avanzado

2.1 Antes de que usted cambie los programas preestablecidos....21

2.2 Cambio de los programas preestablecidos .... 21

2.3 Funcionamiento de su programa 22

2.4 Anulaciones temporales por el usuario 22

2.5 Alterar la visualización en pantalla para que muestre la hora o la temperatura ambiente interior real ..... 22

2.6 Alterar temporalmente la temperatura programada en ese momento ____

2.7 Protección contra heladas y Modo termostatomode .....23

2.8 Para cambiar cómo se muestra la hora entre reloj 12 horas y reloj 24 horas .... 23

2.9 Para cambiar entre °C y °F 23

3.0 Cambio de pilas....24

4.0 Reinicio de la unidad 24

1.0 Básico

El TP4000 le permite programar hasta 6 combinaciones de horas y temperaturas en las que su calefacción se encenderá y apagará cada día.

Permite varias posibles cancelaciones por el usuario incluyendo protección contra heladas, modalidad de termostato y visualización de hora o temperatura.

1.2 Programas Preestablecidos

Su TP4000 se entrega ya programado con una combinación de horas y temperaturas de funcionamiento que a menudo satisfacen a la mayoría de las personas.

Evento Hora	Temp	°C
1	06:30	20
2	08:30	15
3	11:30	20
4	13:30	15
5	16:30	21
6	22:30	15

Si usted desea cambiar cualquiera de estos ajustes previos, lo puede hacer siguiendo las instrucciones indicadas en las página 21. En primer lugar, seguir los pasos indicados en la página 20 para ajustar la hora y la fecha correctas.

1.3 Antes de comenzar

Abra la tapa del frente del cronotermostato y pulse el botón RESET (Reinicio) con un objeto no metálico hasta que la pantalla quede en blanco. Esto asegurará la activación de los programas de fábrica y el correcto funcionamiento del microprocesador del equipo.

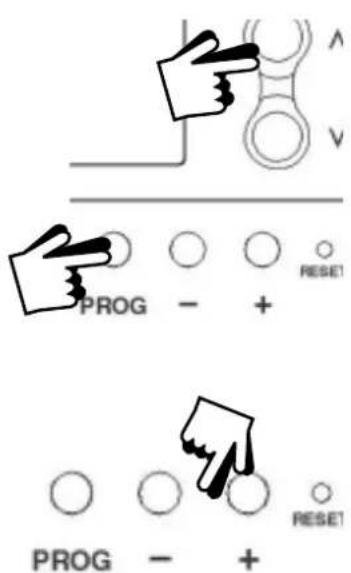

1.4 Ajustar el reloj

Nota: El reloj aparece en el modo de 24 horas.

Presione y mantenga puelsado PROG y Λ hasta que parpadee la hora en el display.

Utilice los pulsadores + o - para ajustar la HORA (pulse y mantenga presionado para cambiar en incrementos de 10 min.).

Pulse PROG para introducir la hora.

1.5 Funcionamiento de su programa

Si a usted le va bien utilizar los programas pre-establecidos según lo indicado en la página 19, no necesita hacer nada más.

Ahora su unidad está en el modo de FUNCIONAMIENTO ("RUN").

12:24 20

2.0 Avanzado

2.1 Antes de que usted cambie los programas preestablecidos

Nota

La unidad debe programarse en secuencia. Cada tiempo después del anterior.

Si usted desea dejar una hora prefi jada tal como está, simplemente oprima PROG y pase al siguiente ajuste.

Durante la programación, si no se pulsa ningún pulsador durante 2 minutos la unidad volverá automáticamente al modo de FUNCIONAMIENTO ("RUN") y el programa establecido hasta ese minuto será el que quede activado.

2.2 Cambio de los programas preestablecidos

a) Pulsar PROG hasta que aparezcan en pantalla la 1ª hora y la temperatura preestablecidas.
b) Utilice los pulsadores + o - para ajustar la HORA (pulse y mantenga presionado para cambiar en incrementos de 10 min.).
c) Utilice los pulsadores Λ o V para ajustar la TEMPERATURA.
d) Pulse PROG para pasar a la siguiente hora y temperatura (Evento 2).
e) Repita los pasos b, c y d para programar los Eventos 3, 4, 5 y 6.

Nota. Pulsar y mantener pulsado PROG hara que la unidad vuelva a modo de funcionamiento (RUN).

2.3 Funcionamiento de su programa

Pulse PROG – la pantalla de cristal líquido empezará a destellar. La celefacción empezara a funcionar con los ajustes de hora y temperature programados.

12:24 20:00

2.4 Anulaciones temporales por el usuario

Algunas veces puede que necesite cambiar temporalmente la manera en que utiliza su calefacción, por ejemplo debido a un tiempo excepcionalmente frío. El TP4000 permite varias posibles cancelaciones por el usuario, las cuales pueden seleccionarse sin afectar a la programación del termostato.

2.5 Alterar la visualización en pantalla para que muestre la hora o la temperatura ambiente interior real

- Pulse + y - simultáneamente para cambiar los valores.

2.6 Alterar temporalmente la temperatura programada en ese momento

- Pulse o V hasta que aparezca la temperatura requerida.

La anulación se cancelará automáticamente al inicio de la siguiente programación.

2.7 Protección contra heladas y Modo termostatomode

Puede seleccionarse una temperatura constante entre 5 y 30°C para protección antihielo por ejemplo.

• Pulse Λ y V simultáneamente.

- Utilice los pulsadores Λ o V para ajustar la temperatura baja deseada.

- A 8°C aparece un símbolo de copo de nieve para indicar el modo de protección contra heladas.

- Este símbolo desaparece a cualquier otra temperatura.

- Para volver a la programación automática pulse ∧ y ∨ simultáneamente una vez más.

2.8 Para cambiar cómo se muestra la hora entre reloj 12 horas y reloj 24 horas

Para cambiar cómo se muestra la hora entre reloj 12 horas y reloj 24 horas.

Presione simultáneamente Λ y + para cambiar entre reloj de 12 ó 24 horas.

2.9 Para cambiar entre °C y °F

Para cambiar entre °C y °F. Presione simultáneamente V y - para cambiar la escala de temperatura entre °C y °F.

3.0 Cambio de pilas

Cuando las baterías están bajas aparece destelleando un símbolo de batería en la pantalla LCD. Dispone de 15 días para cambiar las pilas antes de que la unidad se apague.

357° 16

Cuando cambie las pilas, retire las pilas usadas y ponga pilas nuevas en un lapso de un minuto y la programación no se perderá.

IMPORTANTE: utilice siempre pilas alcalinas de primera calidad.

! Nota. Si el display se queda negro durante el funcionamiento normal, debe cambiar las pilas, resetear la unidad y programar la hora y la hora y temperatura de los ajustes.

4.0 Reinicio de la unidad

Reinicio parcial: pulse RESET (se utiliza para reiniciar el microprocesador) si la pantalla queda congelada por cualquier motivo. Esta función no reinicia ningún programa, tampoco la hora o la fecha. Se recomienda su uso en el momento de la instalación.

Utilizar puesta a cero total: Pulse RESET mientras mantiene pulsado PROG. Esta puesta a cero vuelve los ajustes de tiempo y temperatura a los valores ajustados de fábrica. La unidad debe ser reprogramada y debe ponerse el tiempo real.
