GEBRUIKSAANWIJZING TP4000 Range DANFOSS

Bedankt dat u een Danfoss product heeft gekocht

Instructies voor Gebruik

TP4000

Programmeerbare kamerthermostaat

12:24 20° Danfoss

Index

1.0 Basis

1.1 Uw klokthermostaat
1.2 Vooraf ingestelde programma's 26
1.3 Alvorens te beginnen 27
1.4 De klok instellen 27
1.5 Uw programma laten draaien 27

2.0 Geavanceerd

2.1 Alvorens u de vooraf ingestelde programma's

gaat wijzigen

2.2 Wijzigen van programma's 28

2.3 Uw programma laten draaien 29

2.4 Tijdelijke veranderingen door de gebruiker 29

2.5 Veranderen van de display zodat hij de tijd of de

werkelijke kamertemperatuur aangeeft

2.6 Tijdelijk veranderen van de thans geprogrammeerde

temperatuur 29

2.7 Vorstbeveiliging en Thermostaat-stand

2.8 Om te schakelen tussen 12 uur en 24 uur klok .... 30

2.9 Om te schakelen tussen °C en °F 30

3.0 Vervangen van batterij 31

4.0 Thermostaat resetten 31

1.0 Basis

1.1 Uw klokthermostaat

Met de TP4000 kunt u maximaal 6 tijden en temperaturen programmeren waarop uw verwarming dagelijks zal aan- en afslaan. U kunt één set tijden en temperaturen programmeren voor weekdagen en een andere set voor het weekend.

Hij beschikt over een aantal door de gebruiker toe te passen tijdelijke wijzigingen waaronder vorstbescherming, thermostaatstand en tijd-of temperatuurdisplay.

1.2 Vooraf ingestelde programma's

Uw TP4000 wordt kant en klaar geprogrammeerd met een set werktijden en temperaturen die vaak geschikt zijn voor de meeste mensen.

Periode	Tijd	Temp
1	06:30	20
2	08:30	15
3	11:30	20
4	13:30	15
5	16:30	21
6	22:30	15

°C

Wanneer u een van deze instellingen wilt veranderen, kunt u dit doen met behulp van de instructies op bladzijde 28.

Volg eerst de stappen op bladzijde 27 voor het instellen van de correcte tijd en datum.

1.3 Alvorens te beginnen

Open de klep aan de voorzijde van de thermostaat en druk met een niet-metalen voorwerp op de RESET-knop tot het uitleesvenster leeg wordt. Nu weet u zeker dat de fabrieksprogramma's zijn ingesteld en dat de microcomputer in het product correct functioneert.

N.B.: de klok is ingesteld op de 24-uurs modus.

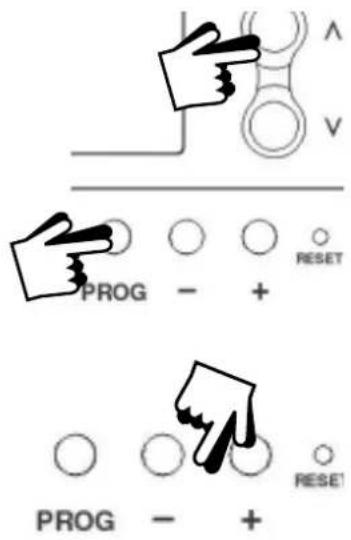

Houd de toetsen PROG en Λ ingedrukt tot dat de tijd in het display begint te knipperen.

Gebruik de + of - knoppen om de TIJD in te stellen (houd ingedrukt om in stappen van 10 minuten te wijzigen).

Druk PROG om de TIJD in te geven.

1.5 Uw programma laten draaien

Wanneer u de op bladzijde 26 vooraf ingestelde programma's wilt gebruiken, hoeft u verder niets te doen.

Uw thermostaat staat nu in de RUN-stand.

12:24 20:00

2.0 Geavanceerd

2.1 Alvorens u de vooraf ingestelde programma's gaat wijzigen

N.B.

De thermostaat moet in volgorde geprogrammeerd worden. De verschillende tijdstippen kunnen niet willekeurig ingesteld worden.

Wanneer u een vooraf ingestelde tijd wilt vasthouden, drukt u simpelweg op PROG om door te gaan naar de volgende instelling.

Wanneer tijdens het programmeren gedurende 2 minuten niet op een knop wordt gedrukt, zal de eenheid automatisch terugkeren naar de RUN-stand en zal het tot dat moment ingestelde programma actief zijn.

2.2 Wijzigen van programma's

a) Druk op PROG tot de 1e vooraf ingestelde tijd en temperatuur verschijnt in de display.
b) Gebruik de + of - knoppen om de TIJD in te stellen (houd ingedrukt om in stappen van 10 minuten te wijzigen).
c) Gebruik de of V knoppen om de TEMPERATUUR in te stellen.
d) Druk op PROG om naar de volgende vooringestelde tijd & temperatuur (Periode 2) te gaan.
e) Herhaal stap b, c & d voor het programmeren van periode 3, 4, 5 & 6.

Nota: PROG indrukken en ingedrukt houden zorgt ervoor dat de thermostaat terugkeert naar de RUN-stand.

2.3 Uw programma laten draaien

Druk op PROG – de dubbele punt in de LCD-display begint te knipperen. De verwarming zal nu geregeld worden volgens de geprogrammeerde tijdstippen en temperaturen.

12:24 20:00

2.4 Tijdelijke veranderingen door de gebruiker

Het is mogelijk dat u soms de manier waarop u uw verwarming gebruikt tijdelijk moet veranderen, bijv. in verband met abnormaal koud weer. De TP4000 heeft een aantal door de gebruiker toe te passen tijdelijke veranderingen, die geselecteerd kunnen worden zonder dat dit van invloed is op de programmering van de thermostaat.

2.5 Veranderen van de display zodat hij de tijd of de werkelijke kamertemperatuur aangeeft

- Druk + en - samen in om van instelling te wisselen.

2.6 Tijdelijk veranderen van de thans geprogrammeerde temperatuur

- Druk op of V tot de gewenste temperatuur wordt getoond.

Wijziging zal automatisch verdwijnen bij het begin van de volgende geprogrammeerde Periode.

Een constante temperatuur tussen 5°C en 30°C kan indien gewenst geselecteerd worden, bijvoorbeeld voor vorstbeveiliging.

• Druk Λ en V samen.
- Gebruik de of V knoppen om de gewenste lage temperatuur in te stellen.
- Bij 8° C verschijnt er een sneeuwvlok-symbool dat de vorstbeschermingsstand aangeeft.
- Bij alle andere temperaturen verdwijnt het sneeuwvlok-symbool.
- Druk weer tegelijk op en V om terug te gaan naar het automatische klokprogramma.

2.8 Om te schakelen tussen 12 uur en 24 uur klok

Druk op Λ en + samen om te schakelen tussen 12 uur en 24 uur klok.

2.9 Om te schakelen tussen °C en °F

Druk op V en + samen om te schakelen tussen °C en °F temperatuur.

3.0 Vervangen van batterij

• Wanneer de batterijen bijna leeg zijn knippert er een batterijsymbool in de LCD-display.
• U hebt 15 dagen om de batterij te vervangen alvorens de unit wordt uitgeschakeld.
• Verwijder de oude batterijen en zet er binnen een minuut nieuwe in, dan gaat de programmering niet verloren.

357° 6

BELANGRIJK: Gebruik hoogwaardige alkaline batterijen!

N.B. Als het display blanco wordt gedurende de normale werking moeten de batterijen vervangen worden, de thermostaat gereset
en de tijd geprogrammeerd. De instellingen betreff ende tijd en temperatuur blijven behouden.

4.0 Thermostaat resetten

Gedeeltelijke reset: Druk op RESET (dient om de microcomputer opnieuw te starten) als het uitleesvenster om de een of andere reden vastloopt. Hiermee worden geen programma's gereset en evenmin de klok of de datum. Aanbevolen wordt om dit bij inbedrijfstelling te doen.

Volledige reset door de gebruiker: Druk op RESET terwijl u de knop PROG ingedrukt houdt. Dit resets ingestelde tijdsprogramma's en temperaturen terug naar fabrieksinstellingen. Het toestel moet opnieuw geprogrammeerd worden. De huidige tijd wordt onthouden.
