TP4000 Range - Termostat DANFOSS - Bezpłatna instrukcja obsługi

Typ produktu	Programowalny termostat pokojowy
Marka	Danfoss
Model	TP4000 Range
Wymiary (ok.)	80 x 80 x 25 mm
Waga (ok.)	150 g
Zasilanie	2 baterie alkaliczne AA (1,5 V)
Wyświetlacz	Podświetlany LCD
Programowanie	Do 6 okresów dziennie
Zakres temperatury	5°C do 30°C
Ochrona przed zamarzaniem	Tak, regulowana do 8°C
Tryb termostatu	Tak (stała temperatura)
Funkcja nadrzędna	Tak, tymczasowo do następnego okresu
Wyświetlanie godziny/temperatury	Przełączane za pomocą przycisków + i -
Jednostka temperatury	°C lub °F (przełączalne)
Format godziny	12 h lub 24 h (przełączalne)
Reset	Częściowy (przycisk RESET) lub pełny (RESET + PROG)
Baterie - czas rezerwy	15 dni po wskazaniu słabej baterii
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką
Części zamienne	Baterie (standardowe AA)
Naprawialność	Wymiana baterii przez użytkownika; możliwy reset
Bezpieczeństwo	Ochrona przed zamarzaniem, reset mikroprocesora

Często zadawane pytania - TP4000 Range DANFOSS

Jak ustawić godzinę w termostacie Danfoss TP4000 ?

Naciśnij jednocześnie PROG i Λ, aż godzina zacznie migać. Użyj + lub -, aby ustawić godzinę (długie naciśnięcie powoduje skoki co 10 minut). Potwierdź przyciskiem PROG.

Jak zmodyfikować predefiniowany program ?

Naciśnij PROG, aż wyświetli się pierwszy okres. Użyj +/- do ustawienia godziny, a następnie Λ/V do temperatury. Naciśnij PROG, aby przejść do następnego okresu.

Jak aktywować ochronę przed zamarzaniem ?

Naciśnij jednocześnie Λ i V. Użyj Λ/V, aby ustawić temperaturę na 8°C (pojawi się gwiazdka). Aby wrócić do trybu automatycznego, naciśnij ponownie oba przyciski.

Co zrobić, gdy ekran pozostaje biały ?

Wymień baterie na nowe alkaliczne. Wykonaj częściowy reset, naciskając RESET niemetalowym przedmiotem. W razie potrzeby ponownie ustaw godzinę; programy są zachowane.

Jak zmienić wyświetlanie między 12h a 24h ?

Naciśnij jednocześnie Λ i +, aby przełączać między trybem 12-godzinnym a 24-godzinnym.

Jak zmienić jednostkę temperatury między °C a °F ?

Naciśnij jednocześnie Λ i -, aby przełączać między °C a °F.

Ile czasu po miganiu baterii mam na wymianę baterii ?

Masz 15 dni na wymianę baterii. Po wyjęciu starych włóż nowe w ciągu minuty, aby zachować programowanie.

Jak wykonać pełny reset ?

Przytrzymaj przycisk PROG i naciśnij RESET. Spowoduje to przywrócenie programów fabrycznych i usunięcie ustawień; godzina pozostanie niezmieniona.

Czy mogę tymczasowo zmienić programowanie ?

Tak, naciśnij Λ lub V, aby ustawić temperaturę tymczasową. Zostanie anulowana automatycznie na początku następnego zaprogramowanego okresu.

Jakiego rodzaju baterii używać ?

Używaj wysokiej jakości baterii alkalicznych (typ AA). Baterie akumulatorowe nie są zalecane.

INSTRUKCJA OBSŁUGI TP4000 Range DANFOSS

Dziękujemy za zakup produktu Danfoss

Instrukcja Użytkownika

TP4000

Termostat programowalny

Índice

1.0 Podstawowy

1.1 Twój programowalny termostat pokojowy ....40
1.2 Wstępnie ustawione programy ....40
1.3 Czynności wstępne 40
1.4 Ustawianie Zegara i Dnia 41
1.5 Praca Twojego programu.... 41

2.0 Zaawansowany

2.1 Zanim zmienisz programy ustawione wstępnie ...... 41
2.2 Zmiana programów ustawionych wstępnie ....42
2.3 Praca Twojego programu....42
2.4 Ustawienia Tymczasowe 42
2.5 Zmiana wyświetlania w celu pokazania czasu lub bieżącej temperatury w pomieszczeniu .... 43
2.6 Aby tymczasowo zmienić bieżące ustawienie temperatury....43
2.7 Ochrona przeciwzamorożeniowa i tryb termostatu ..... 43
2.8 Aby zmienić sposób wyświetlania godziny z 12 godzinnego na 24 godzinny zegar .... 43
2.9 Aby zmienić sposób wyświetlania temperatury między °C a °F 44

3.0 Wymiana baterii....44

4.0 Resetowanie urządzenia....44

1.0 Podstawowy

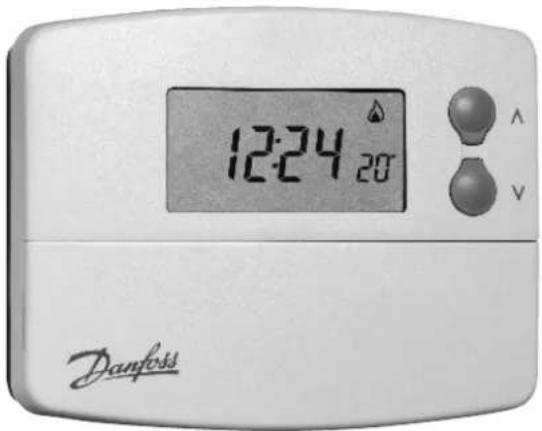

1.1 Twój programowalny termostat pokojowy

TP4000 pozwala Cizaprogramować do 6 ustawień czasu i temperatury, przy których urządzenie będzie się włączać i wyłączać każdego dnia. Możesz zaprogramować jeden zestaw czasu i temperatury na dni robocze, a drugi na weekendy.

Urządzenie posiada kilka funkcji sterowanych ręcznie przez użytkownika, w tym ochronę przed mrozem, tryb termostatu oraz wyświetlacz czasu i temperatury.

1.2 Wstępnie ustawione programy

Urządzenie TP4000 dostarczane jest z zaprogramowanymi układami czasów pracy i temperatur, które odpowiadają większości osób.

Nastawa	Czas	Temp
1	06:30	20
2	08:30	15
3	11:30	20
4	13:30	15
5	16:30	21
6	22:30	15

°C

Jeżeli chcesz zmienić te ustawienia, możesz to zrobić, stosując się do instrukcji na stronie 42. Najpierw wykonaj czynności opisane na stronie 41, aby ustawić właściwą godzinę i datę.

1.3 Czynności wstępne

Otworzyćznajdującą sięzprzoduprogramatora klapkę i przy pomocy niemetalowego przedmiotu nacisnąć przycisk RESET aż do chwili zgaśnięcia wyświetlacza. Spowoduje to ustawienie programów fabrycznych i zapewni prawidłową pracę mikroprocesora, znajdującego się w urządzeniu.

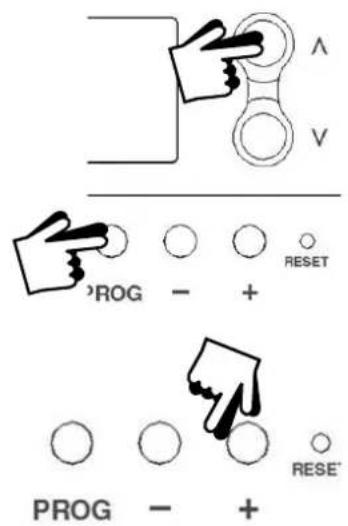

1.4 Ustawianie Zegara i Dnia

Uwaga: czas na zegarze wyświetlany jest w formacie 24-godzinnym.

Wciśnij i przytrzymaj jednocześnie przycisk PROG i Λ aż wyświetlany czas na wyświetlaczu zacznie migać

Aby ustawić czas [TIME] użyj przycisków + lub – (naciśnij i przytrzymaj, aby zmieniać w przedziałach 10-minutowych).

1.5 Praca Twojego programu

Jeżeli odpowiadają Ci bieżąco ustawione programy (strona 40), nie musisz wykonywać żadnych dalszych czynności.

Urządzenie znajduje się w trybie RUN (praca).

2.0 Zaawansowany

2.1 Zanim zmienisz programy ustawione wstępnie

Termostat musi byc programowany sekwencyjnie. Żadna zmiana czasu nie może być zaprogramowana poza kolejnością.

Jeżeli chcesz pozostawić czas bieżący w takiej formie, w jakiej jest, po prostu naciśnij przycisk PROG, aby przejść do następnego ustawienia.

Podczas programowania, gdy przez 2 minut nie są naciskane żadne przyciski, urządzenie automatycznie powróci do trybu RUN (praca), a program nastawiony do tej pory zostanie uaktywniony.

2.2 Zmiana programów ustawionych wstępnie

a) Naciskaj przycisk PROG, ażnawyświetlaczu pojawi się pierwszy wstępnie ustawiony czas i temperatura.
b) Naciśnięcie i przytrzymanie przycisków + lub – powoduje zmianę nastawu czasu [TIME] o 10 minut.
c) Do ustawienia temperatury [TEMPERATURE] należy wykorzystać przyciski ∧ lub V.
d) Naciśnij ponownie przycisk PROG, aby przejść do następnego zestawu ustawień czasu i temperatury (Nastawa 2).
e) Powtórz kroki b, c, d, aby ustawić Nastawy 3, 4, 5 i 6.

Uwaga: Naciśnij i przytrzymaj przycisk PROG żeby wrócić do trybu pracy, w dowolnym momencie programowania.

2.3 Praca Twojego programu

Naciśnij przycisk PROG – dwukropek na wyświetlaczu ciekłokrystalicznym zacznie mrugać. Od tej pory ogrzewanie będzie sterowane przez termostat.

2.4 Ustawienia Tymczasowe

Może się czasami zdarzyć, że zaistnieje potrzeba tymczasowej zmiany sposobu użytkowania ogrzewania, np. z powodu wyjątkowo niskiej temperatury powietrza. Urządzenie TP4000 posiada kilka możliwości sterowania ręcznego, które można wybrać bez wpływu na programowanie termostatu.

2.5 Zmiana wyświetlania w celu pokazania czasu lub bieżącej temperatury w pomieszczeniu

- aby przełącać wyświetlacz między dwoma ustawieniami naciśnij równocześnie przyciski + oraz -.

2.6 Aby tymczasowo zmienić bieżące ustawienie temperatury

- naciskaj przycisk lub V, aż do momentu wyświetlenia wymaganej temperatury.

Zmiana temperatury zostanie automatycznie unieważniona na początku kolejnego etapu programu.

2.7 Ochrona przeciwzamorożeniowa i tryb termostatu

Termostat może utrzymywać stałą temperaturę z zakresu między 5-35.

• Naciśnij jednocześnie Λ i V.
- Używając przycisków Λ lub V ustaw żądaną niską temperaturę.

- Przy temperaturze 8°C pojawia się symbol płatka śniegu, co wskazuje na działanie w trybie ochrony przed mrozem.

- Dla wszystkich pozostałych temperatur symbol płatka śniegu nie będzie wyswietlany.

- Aby powrócić do programów obsługi automatycznej powtórnie równocześnie naciśnij przyciski oraz V .

2.9 Aby zmienić sposób wyświetlania temperatury między °C a °F

Wciśnij V i - jednocześnie, aby przełączać między skalami temperatur °C i °F.

3.0 Wymiana baterii

Jeżeli baterie są słabe, symbol baterii na wyświetlaczu LCD będzie migać.

Masz 15 dni na wymianę baterii – po tym czasie termostat wyłączy się samoczynnie.

Podczas wymiany baterii, wyjmij stare baterie i włóż nowe w ciągu jednej minuty, a ustawienia programów zostaną zachowane.

WAŻNE: zawsze używaj wysokiej jakości baterii alkalicznych.

Jeżeli wyświetlacz zgaśnie w czasie pracy termostatu oznacza to że należy wymienić baterie, zresetować urządzenie i zaprogramować od nowa.

4.0 Resetowanie urządzenia

Reset częściowy: Nacisnąć RESET (używany do ponownego uruchomienia urządzenia), jeżeli z jakiegokolwiek powodu wyświetlacz zablokował się. Nie resetuje (zeruje) to jakiegokolwiek programu, zegara lub daty. Zaleca się, aby zrobić to w czasie instalacji.

Reset czalkowity: Nacisnąć RESET przytrzymując przycisk PROG. Nastawy temperatury wróca do nastaw fabrycznych. Aktualny czas zostanie zapamiętany.
