NÁVOD K OBSLUZE TP4000 Range DANFOSS

Děkujeme Vám za nákup výrobku fi rmy Danfoss

Uživatelská příručka

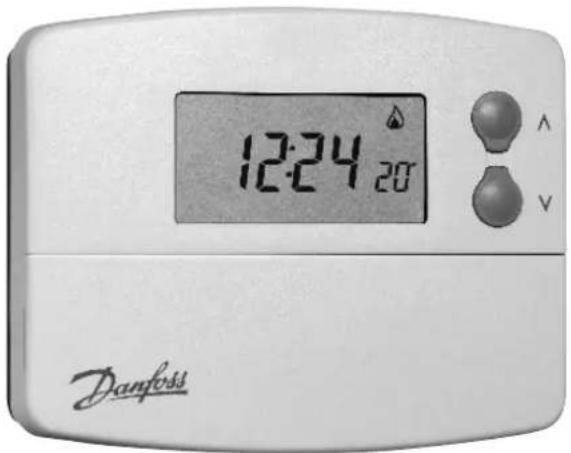

TP4000

Programovatelné pokojové termostaty

12:24 20 Danfoss

Obsah

1.0 Základní

1.1 Váš programovatelný pokojový termostat ....46

1.2 Standardně předdefi nované programy ......

1.3 Než začnete

1.4 Nastavení hodin......

1.5 Spuštění vašeho programu ....47

2.0 Pokročilý

2.1 Předtím, než změníte standardně předdefi nované programy ....47

2.2 Změna standardně předdefi novaných programů .....48

2.3 Spuštění vašeho programu ....48

2.4 Uživatelské prioritní příkazy ....48

2.5 Změna displeje tak, aby zobrazoval bud'čas nebo aktuální teplotu v místnosti ....49

2.6 Pro dočasné pozměnění aktuálně naprogramované teploty 49

2.7 Ochrana proti mrazu a režim termostatu ....49

2.8 Možnost volby režimu času mezi 12 a 24 hodinový......49

2.9 Možnost volby mezi jednotkami teploty °C a °F .....50

3.0 Výměna baterie....50

4.0 Nové nastavení jednotky 50

1.0 Základní

1.1 Váš programovatelný pokojový termostat

Termostat TP4000 vám umožní naprogramovat až 6 časů a teplot, při kterých se topení každodenně vypne či zapne.

Termostat má k dispozici několik uživatelských prioritních příkazů, včetně ochrany proti mrazu, termostatového režimu a zobrazení času nebo teploty.

1.2 Standardně předdefi nované programy

Váš termostat TP4000 je dodáván v naprogramovaném stavu několika provozními režimy a teplotami, které vyhovují většině lidí.

Událost číslo Čas Teplota °C
1	06:30	20
2	08:30	15
3	11:30	20
4	13:30	15
5	16:30	21
6	22:30	15

Pokud budete chtít změnit některá z těchto nastavení, můžete to učinit pomocí pokynů uvedených na straně 48.

Nejprve provedte kroky na straně 47 pro nastavení správného času a data.

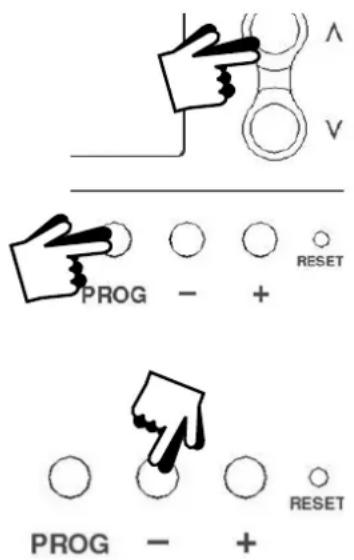

1.3 Než začnete

Otevřete ovládání na přední části programovací jednotky a stiskněte tlačítko RESET nějakým nekovovým předmětem a držte jej stisknuté, dokud nedojde k vymazání displeje. Tím se zajistí nastavení standardních programů z výrobního závodu a správná funkce mikropočítače ve výrobku.

Čas je zobrazován v režimu 24 hodin.

Zmačněte a podržte tlačítka PROG a Λ dokud čas zobrazený na displeji nezačne blikat. Použijte tlačítka + nebo – pro seřízení ČASU (stiskněte a držte stisknuté – doba narůstá po 10 minutách).

Stiskněte PROG pro zadání ČASU.

1.5 Spuštění vašeho programu

Jestliže jste s používáním standardně předdefi novaných programů na straně 46 spokojeni, není třeba podnikat žádné další kroky.

12:24 20:00

Vaše jednotka je nyní v režimu PROVOZ.

2.0 Pokročilý

2.1 Předtím, než změníte standardně předdefi nované programy

Vezměte prosím na vědomí

Jednotku je nutno programovat postupně. Časy událostí není možno programovat jinak než sekvenčním způsobem.

Chcete-li zachovat standardně předdefi novaný čas,stačí stisknout PROG pro přechod na následující nastavení.

Během programování platí, že pokud po dobu 2 minut nedojde ke stisknutí žádného tlačítka, jednotka se automaticky vrátí do režimu PROVOZ a aktivní bude program nastavený do tohoto času.

2.2 Změna standardně předdefi novaných programů

a) Stiskněte PROG, dokud se vám na displeji nezobrazí první standardně předdefi novaný čas a teplota.
b) Použijte tlačítka + nebo – pro seřízení ČASU (stiskněte a držte stisknuté – změna nabíhá v intervalech po 10 minutách).
c) Použijte tlačítka Λ nebo V pro seřízení TEPLOTY.
d) Stiskněte PROG pro přechod na následující standardně předdefi novaný čas a teplotu (událost 2).
e) Zopakujte kroky b, c a d pro naprogramování událostí 3, 4, 5 a 6.

Poznámka: Pokud kdykoliv stisknete a přidržíte tlačítko PROG, jednotka se vrátí do režimu PROVOZ.

2.3 Spuštění vašeho programu

Stiskněte PROG – dvojtečka na LCD displeji začne blikat. Topení bude nyní regulováno podle naprogramovaného času a teploty.

12:24 20

2.4 Uživatelské prioritní příkazy

Někdy se může stát, že budete dočasně potřebovat změnit způsob fungování topení, např. kvůli neobvykle chladnému počasí. Termostat TP4000 má několik uživatelských prioritních příkazů, které je možno zadat, aniž by to ovlivnilo naprogramování termostatu.

2.5 Změna displeje tak, aby zobrazoval bud'čas nebo aktuální teplotu v místnosti

- Stiskněte současně + a – pro změnu mezi nastaveními.

2.6 Pro dočasné pozměnění aktuálně naprogramované teploty

- Stiskněte nebo V, dokud se vám nezobrazí požadovaná teplota.

(Tento prioritní příkaz se automaticky zruší na začátku příští naprogramované události).

Je možno zadat určitou konstantní teplotu v rozmezí 5°C až 30°C, například z důvodu ochrany proti mrazu.

• Stiskněte současně Λ a V
- Použijte tlačítka Λ nebo V pro nastavení požadované dolní meze teploty.

- Při teplotě 8°C se objeví sněhová vločka indikující režim ochrany proti mrazu.

- Při všech ostatních teplotách symbol sněhové vločky zhasne

- Pro návrat na automatické programování stiskněte znovu současně a V.

2.8 Možnost volby režimu času mezi 12 a 24 hodinový

Stiskněte Λ a + dohromady a změňte režim času z 12 na 24 hodinový.

2.9 Možnost volby mezi jednotkami teploty °C a °F

Stiskněte V a - dohromady a změnte jednotky teploty ze °C na °F či naopak

3.0 Výměna baterie

V případě slabé baterie, bude na LCD displeji blikat symbol baterie. Na výměnu baterie zbývá 15 dnů, poté dojde k vypnutí jednotky.

357

Při provádění výměny baterie je nutno starou baterii vyjmout a novou vložit v rozmezí jedné minuty, jinak dojde ke ztrátě naprogramovaných nastavení.

DŮLEŽITÉ UPOZORNĚNÍ: Vždy používejte vysoce kvalitní alkalické baterie

! POZNÁMKA: Pokud vám někdy displej zhasne během normálního provozu, bude třeba vyměnit baterii, provést nové nastavení (reset) jednotky a znovu naprogramovat čas. Časy událostí a příslušné teploty zůstanou zachovány.

4.0 Nové nastavení jednotky

Dílčí nové nastavení: Pokud se displej z jakéhokoliv důvodu zablokuje, stiskněte tlačítko RESET (používané pro restart mikropočítače). Nezpůsobí to vynulování žádného programu, času nebo data. Doporučuje se, aby se tato činnost provedla v době instalace zařízení.

Kompletní uživatelské nové nastavení: Stiskněte tlačítko RESET, zatímco držíte stisknuté tlačítko PROG. Tím dojde k vrácení časů událostí a teplot zpět na standardně předefi nované hodnoty z výrobního závodu. Jednotku je nutno znovu naprogramovat. Správný čas zůstane zachován.
