TP4000 Range - Termostat DANFOSS - Manual de utilizare gratuit

Tip de produs	Termostat de ambient programabil
Marcă	Danfoss
Model	TP4000 Range
Dimensiuni (aprox.)	80 x 80 x 25 mm
Greutate (aprox.)	150 g
Alimentare	2 baterii alcaline AA (1,5 V)
Afișaj	LCD iluminat
Programare	Până la 6 perioade pe zi
Intervalul de temperatură	5 °C până la 30 °C
Protecție împotriva înghețului	Da, reglabilă la 8 °C
Mod termostat	Da (temperatură constantă)
Funcție de derogare	Da, temporară până la următoarea perioadă
Afișare oră/temperatură	Comutabilă cu tastele + și -
Unitatea de temperatură	°C sau °F (comutabil)
Format orar	12 h sau 24 h (comutabil)
Resetare	Parțială (buton RESET) sau completă (RESET + PROG)
Baterii - durata de rezervă	15 zile după indicarea slăbiciunii
Întreținere și curățare	Curățați cu o cârpă moale și uscată
Piese de schimb	Baterii (standard AA)
Reparabilitate	Înlocuirea bateriilor de către utilizator; resetare posibilă
Siguranță	Protecție împotriva înghețului, resetare microprocesor

Întrebări frecvente - TP4000 Range DANFOSS

Cum se reglează ora pe termostatul Danfoss TP4000?

Apăsați simultan PROG și Λ până când ora clipește. Utilizați + sau - pentru a regla ora (apăsare lungă pentru incremente de 10 min). Confirmați cu PROG.

Cum se modifică un program predefinit?

Apăsați PROG până se afișează prima perioadă. Utilizați +/- pentru oră, apoi Λ/V pentru temperatură. Apăsați PROG pentru a trece la perioada următoare.

Cum se activează protecția împotriva înghețului?

Apăsați simultan Λ și V. Utilizați Λ/V pentru a regla temperatura la 8 °C (apare un asterisc). Pentru a reveni la modul automat, apăsați din nou ambele taste.

Ce să faceți dacă ecranul rămâne alb?

Înlocuiți bateriile cu baterii alcaline noi. Efectuați o resetare parțială apăsând RESET cu un obiect nemetalic. Reconfigurați ora dacă este necesar; programele sunt păstrate.

Cum se schimbă afișajul între 12h și 24h?

Apăsați simultan Λ și + pentru a comuta între modurile 12 ore și 24 de ore.

Cum se schimbă unitatea de temperatură între °C și °F?

Apăsați simultan Λ și - pentru a comuta între °C și °F.

Cât timp după clipirea bateriei pot schimba bateriile?

Aveți la dispoziție 15 zile pentru a înlocui bateriile. Odată scoase, introduceți-le pe cele noi în decurs de un minut pentru a păstra programarea.

Cum se efectuează o resetare completă?

Mențineți apăsată tasta PROG și apăsați RESET. Aceasta restaurează programele din fabrică și șterge setările dumneavoastră; ora rămâne neschimbată.

Pot deroga temporar de la programare?

Da, apăsați Λ sau V pentru a seta o temperatură temporară. Se anulează automat la începutul următoarei perioade programate.

Ce tip de baterii să folosesc?

Utilizați baterii alcaline de calitate (tip AA). Bateriile reîncărcabile nu sunt recomandate.

MANUAL DE UTILIZARE TP4000 Range DANFOSS

Vă mulțumim că ați cumpărat produse Danfoss

Instrucțiuni de utilizare

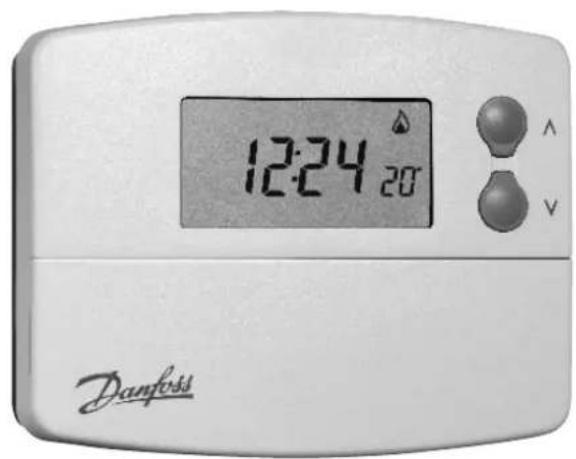

TP4000

Index

1.0 Informații de bază

1.1 Termostatul de cameră programabil 65

1.2 Programe presetate

1.3 Înaintea primei utilizări 66

1.4 Reglarea orei

1.5 Executarea programului

2.0 Informații detaliate

2.1 Înainte de modificarea programelor presetate....67

2.2 Modificarea programelor presetate....67

2.3 Executarea programului

2.4 Functii suplimentare 68

2.5 Modificarea afișajului pentru a indica ora sau temperatura ambientală curentă....68

2.6 Modificarea temporară a temperaturii programate......68

2.7 Protecția anti-înghet și modul termostat....69

2.8 Pentru a modifica timpul afișat între ora 12 și ora 24......69

2.9 Pentru a schimba scala între °C și °F....69

3.0 Înlocuirea bateriilor....70

4.0 Resetarea aparatului....70

1.0 Informații de bază

1.1 Termostatul de cameră programabil

Termostatul TP4000 permite utilizatorului să programeze până la 6 evenimente de timp și temperatură pe zi pentru pornirea și oprirea încălzirii.

Acesta este prevăzut cu mai multe funcții suplimentare, inclusiv protectția anti-îngheț, modul termostat și afi șarea orei și a temperaturii

1.2 Programe presetate

Termostatul TP4000 este prevăzut din fabrică cu o serie de valori de timp și de temperatură de funcționare care satisfac cerințele unui număr mare de utilizatori.

Eveniment	Oră	Temperatură
1	06:30	20
2	08:30	15
3	11:30	20
4	13:30	15
5	16:30	21
6	22:30	15

°C

Pentru modifi carea acestor setări, urmați instrucțiunile de la pagina 67.

Efectuați, mai întâi, pașii de la pagina 66 pentru a seta ora și data.

1.3 Înaintea primei utilizări

Deschideți clapeta din partea frontală a termostatului și apăsați tasta RESET cu un obiect non-metalic până la ștergerea tuturor valorilor de pe afi șaj. Acest lucru asigură reglarea programelor setate din fabrică și funcționarea corespunzătoare a procesorului termostatului.

Observație: ceasul este afi șat în modul 24 de ore.

Apăsați tastele PROG și Λ până ce ora luminează intermitent pe afi șaj.

Utilizați tasta + sau – pentru a regla ORA (țineți apăsată tasta pentru a efectua modifi cări în trepte de 10 minute).

Apăsați tasta PROG pentru a introduce ORA.

1.5 Executarea programului

Dacă doriți să utilizați programele presetate de la pagina 65, nu este necesar să efectuați nicio altă operațiune.

Aparatul funcționează în modul RUN (Funcționare).

2.0 Informații detaliate

2.1 Înainte de modifi carea programelor presetate

Observatie

Termostatul trebuie să fi e programat secvențial. Orele care trebuie reglate nu pot fi programate în afara secvenței.

Dacă nu doriți să modifi cați o oră presetată, este suficien să apăsați tasta PROG pentru a accesa următoarea setare.

Dacă nu apăsați nicio tastă în interval de 2 minute în timpul procedurii de programare, termostatul revine în mod automat la modul RUN, iar programul setat anterior este activat.

2.2 Modifi carea programelor presetate

a) Apăsați tasta PROG până când prima oră și temperatură presetată apar pe afi șaj.
b) Utilizați tasta + sau – pentru a regla ORA (țineți apăsată tasta pentru a efectua modifi cări în trepte de 10 minute).
c) Utilizați tasta Λ sau V pentru a regla TEMPERATURA.
d) Apăsați tasta PROG pentru a accesa următoarea oră și temperatură presetată (Evenimentul 2).
e) Repetați pașii b, c și d pentru programarea evenimentelor 3, 4, 5 și 6.

Observație: Apăsați în orice moment și țineți apăsat tasta PROG pentru ca aparatul să funcționeze din nou în modul RUN.

2.3 Executarea programului

Apăsați tasta PROG – semnul „:” de pe afișajul LCD începe să lumineze intermitent. Încălzirea este controlată prin intermediul orelor și temperaturilor programate.

2.4 Funcții suplimentare

În unele situații, este posibil să fi e nevoie de modifi carea temporară a modului de funcționare a sistemului de încălzire, de exemplu din cauza unor temperaturi prea scăzute pentru o anumită perioadă a anului. Termostatul TP4000 este prevăzut cu mai multe funcții suplimentare pe care le puteți selecta fără a afecta programarea acestuia.

2.5 Modifi carea afi şajului pentru a indica ora sau temperatura ambientală curentă

- Apăsați simultan tastele + și – pentru a comuta între diferite setări.

2.6 Modifi carea temporară a temperaturii programate

- Apăsați tasta Λ sau V până la afișarea pe ecran a temperaturii dorite.

(Această funcție suplimentară va fi dezactivată automat la începutul următoarei perioade programate).

2.7 Protecția anti-înghet și modul termostat

Dacă doriți, puteți selecta o temperatură constantă situată în intervalul 5 °C - 30 °C, de exemplu, pentru modul de protecție anti-îngheț.

• Apăsați simultan tastele Λ și V.
- Utilizați tasta sau V pentru a regla temperatura dorită.

• La atingerea valorii de 5 °C, pe ecran apare simbolul „fulg de zăpadă”, indicând activarea modului de protecție anti-îngheț.
• în cazul altor valori de temperatură, simbolul dispare de pe ecran.

- Pentru a reveni la programarea automată, apăsați din nou, simultan, tastele Λ și V.

2.8 Pentru a modifi ca timpul afi şat între ora 12 şi ora 24

Apăsați simultan Λ și + pentru a comuta între ora 12 și ora 24

2.9 Pentru a schimba scala între °C și °F

Apăsați simultan V și - pentru a comuta între scala °C și °F

3.0 Înlocuirea bateriilor

Dacă bateriile sunt descărcate, simbolul aferent se aprinde intermitent pe afi șajul LCD. Aveți la dispoziție 15 zile pentru a schimba bateriile; în caz contrar, aparatul se deconectează.

Pentru schimbarea bateriilor, scoateți bateriile descărcate și introduceți unele noi în interval de un minut; la depășirea acestui interval, setările se pierd.

IMPORTANT: utilizați întotdeauna baterii alcaline de calitate superioară

! NB. Dacă în timpul funcționării normale pe afi șaj nu mai apare nicio valoare, schimbați bateriile, resetați termostatul și setați din nou ora. • Evenimentele de timp și de temperatură vor fi memorate.

4.0 Resetarea aparatului

Resetare partială: în cazul în care imaginea afișată rămâne blocată din diferite motive, apăsați tasta RESET (utilizată pentru repornirea procesorului). Această operațiune nu are ca efect resetarea unui program, a unei ore sau a unei date. Efectuați această operațiune în momentul instalării.

Resetare completă: Apăsați tasta RESET și țineți apăsată simultan tasta PROG. Această operațiune permite revenirea la orele și temperaturile setate din fabrică. Reprogramați termostatul. Ora rămâne neschimbată.
