Produkto tipas	Programuojamas kambario termostatas
Prekės ženklas	Danfoss
Modelis	TP4000 Range
Matmenys (apytiksliai)	80 x 80 x 25 mm
Svoris (apytiksliai)	150 g
Maitinimas	2 šarminės AA baterijos (1,5 V)
Ekranas	LCD su foniniu apšvietimu
Programavimas	Iki 6 periodų per dieną
Temperatūros diapazonas	5 °C iki 30 °C
Apsauga nuo užšalimo	Taip, reguliuojama 8 °C
Termostato režimas	Taip (pastovi temperatūra)
Nukrypimo funkcija	Taip, laikinas iki kito periodo
Laiko/temperatūros rodymas	Perjungiama mygtukais + ir -
Temperatūros vienetas	°C arba °F (perjungiama)
Laiko formatas	12 h arba 24 h (perjungiama)
Atstatymas	Dalinis (RESET mygtukas) arba pilnas (RESET + PROG)
Baterijos - rezervo trukmė	15 dienų po silpnumo indikacijos
Priežiūra ir valymas	Valyti sausa minkšta šluoste
Atsarginės dalys	Baterijos (standartinės AA)
Taisomumas	Baterijų keitimas naudotojo; galimas atstatymas
Saugumas	Apsauga nuo užšalimo, mikroprocesoriaus atstatymas

Dažnai užduodami klausimai - TP4000 Range DANFOSS

Kaip nustatyti laiką ant Danfoss TP4000 termostato?

Vienu metu spauskite PROG ir Λ kol laikas pradės mirksėti. Naudokite + arba - kad nustatytumėte laiką (ilgas paspaudimas – 10 min. intervalais). Patvirtinkite PROG.

Kaip pakeisti iš anksto nustatytą programą?

Spauskite PROG kol pasirodys pirmas periodas. Naudokite +/- laikui, tada Λ/V temperatūrai. Spauskite PROG norėdami pereiti į kitą periodą.

Kaip įjungti apsaugą nuo užšalimo?

Vienu metu spauskite Λ ir V. Naudokite Λ/V nustatyti temperatūrą 8 °C (pasirodys žvaigždutė). Norėdami grįžti į automatinį režimą, dar kartą spauskite abu mygtukus.

Ką daryti, jei ekranas lieka baltas?

Pakeiskite baterijas naujomis šarminėmis baterijomis. Atlikite dalinį atstatymą spausdami RESET nemetaliniu objektu. Jei reikia, iš naujo nustatykite laiką; programos išsaugomos.

Kaip pakeisti rodymą tarp 12h ir 24h?

Vienu metu spauskite Λ ir + norėdami perjungti 12 valandų ir 24 valandų režimus.

Kaip pakeisti temperatūros vienetą tarp °C ir °F?

Vienu metu spauskite Λ ir - norėdami perjungti °C ir °F.

Kiek laiko po baterijos mirksėjimo galiu pakeisti baterijas?

Turite 15 dienų pakeisti baterijas. Išėmę, per minutę įdėkite naujas, kad išsaugotumėte programavimą.

Kaip atlikti pilną atstatymą?

Laikykite nuspaudę PROG mygtuką ir spauskite RESET. Tai atkuria gamyklinius nustatymus ir išvalo jūsų nustatymus; laikas lieka nepakitęs.

Ar galiu laikinai nukrypti nuo programavimo?

Taip, spauskite Λ arba V nustatyti laikiną temperatūrą. Ji automatiškai panaikinama kito programuoto periodo pradžioje.

Kokio tipo baterijas naudoti?

Naudokite kokybiškas šarmines baterijas (AA tipo). Įkraunamos baterijos nerekomenduojamos.

NAUDOJIMO INSTRUKCIJA TP4000 Range DANFOSS

Vartotojo instrukcijos

TP4000 serijos

Programuojami kambario termostatai

Dalykiné rodyklé

1.0 Informacija Vartotojui

1.1 Jūsų programuojamas kambario termostatas .... 78

1.2 Nustatytos programos 78
1.3 Prieš pradedant 78
1.4 Laikrodžio nustatymas 79
1.5 Programos paleidimas 79

2.0 Daugiau Galimybių

2.1 Prieš keičiant nustatytas programas 79

2.2 Nustatytų programų pakeitimas 80
2.3 Programos paleidimas

2.4 Vartotojo rankiniai nustatymai 80

2.5 Ekrano vaizdo pakeitimas, rodant laiką arba faktinę kambario temperatūrą....81
2.6 Laikinas esamos užprogramuotos ....81 temperatūros pakeitimas....
2.7 Apsauga nuo užšalimo ir termostato režimas....81

2.8 Perjungimas tarp 12 valandų ir 24 valandų laikrodžio režimo 82
2.9 Perjungimas tarp °C ir °F skalès....82

3.0 Baterijos pakeitimas 82
4.0 Termostato nustatymas....83

1.0 Informacija Vartotojui

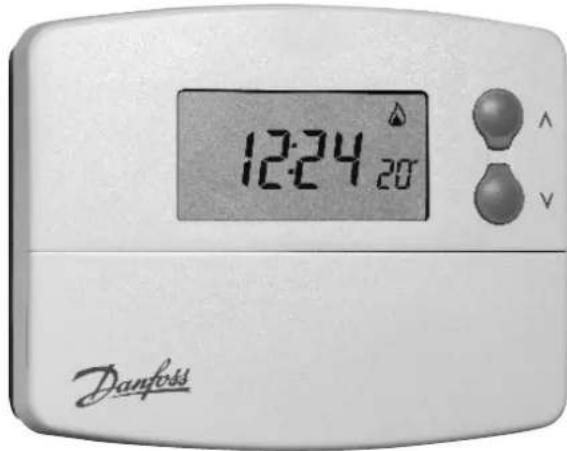

1.1 Jūsų programuojamas kambario termostatas

TP4000 leidžia programuoti iki 6 kartų ir temperatūrų, kurias pasiekus jūsų šildymas bus jjungtas ir išjungtas kiekvieną dieną.

Jame yra keletas rankinio valdymo funkciju vartotojui. Tai apsauga nuo užšalimo, termostato režimo ir laiko arba temperatūros ekranas.

1.2 Nustatytos programos

Jūsų TP4000 termostatas turi keletą gamintojo užprogramuotų funkcijų, kur nustatyti patys patogiausi žmonėms veikimo laiko intervalai ir temperatūros.

Įvykis	Laikas	Temp
1	06:30	20
2	08:30	15
3	11:30	20
4	13:30	15
5	16:30	21
6	22:30	15

°C

Jei norėsite pakeisti bet kurį iš šių nustatytų dydžių, jūs tai galite padaryti, vadovaudamiesi instrukcija, psl. 80-81.

Jei norite nustatyti teisingą laiką ar datą, pirmiausia, vykdykite 79 psl. pateiktus nurodymus.

1.3 Prieš pradedant

Atidarykite skydelj, esantį programavimo prietaiso priekinėje dalyje. Naudodami nemetalinį įrankį, paspauskite nišoje įtaisytą RESET klavišą, kol išgirsite spragtelėjimą ir ekrane išnyks visi rodmenys. Tai užtikrins, kad gamintojo programos yra nustatytos ir kad termostato mikrokompiuterio nustatymai veikia teisingai.

1.4 Laikrodžio nustatymas

Pastaba: laikrodžio ekranas rodo 24 val. režimą.

Spauskite PROG ir Λ ir pradėkite programavimą. Naudokite + arba - jei norite nustatyti LAIKA (nuspauskite ir laikykite nuspaudę, kol pasikeis 10 min padalos).

Spauskite PROG ir jveskite LAIKA.

Jeigu 78 psl. nustatytos programos jums tinka, daugiau nieko daryti nereikia.

Dabar jūsų termostatas yra DARBO režime.

2.0 Daugiau Galimybių

2.1 Prieš keičiant nustatytas programas

ATMINKITE

Termostatą programuokite nuosekliai iš eilės. Ivykių laiko negalima programuoti nenuosekliai.

Jeigu norite palikti nustatytą laiką tokj, koks jis yra, tiesiog spauskite PROG ir pereisite prie sekančio programuojamo dydžio.

Programuojant, jeigu per 2 min. laikotarpį nebus nuspaustas nei vienas mygtukas, termostatas automatiškai sugriš į DARBO režimą, o iki to laiko nustatyta programa bus aktyvi.

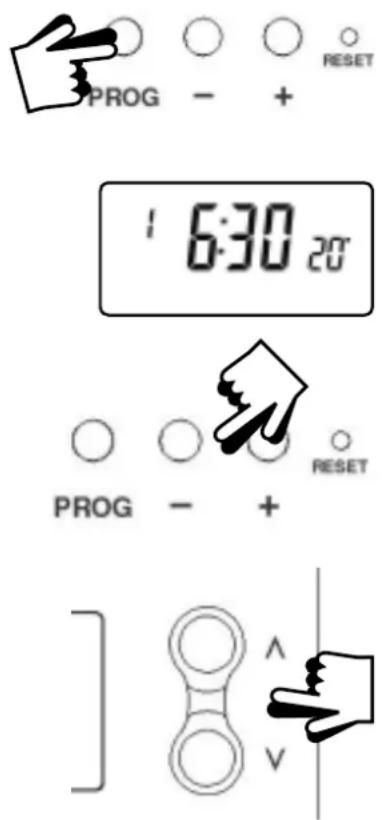

2.2 Nustatytų programų pakeitimas

a) Spauskite PROG tol, kol ekrane atsiras 1-as nustatytas laikas ir temperatūra.
b) + arba - mygtukais nustatykite LAIKA (spauskite ir laikykite tol, kol pasikeis 10 min padalos).
c) Mygtukais Λ arba V nustatykite TEMPERATŪRA.
d) Spauskite PROG ir pereikite i sekantj nustatytą laiką ir temperatūrą (Ivykis 2).
e) Pakartokite žingsnius b, c ir d įvykių 3, 4, 5 ir 6 programavimui.

Pastaba: Nuspaudus ir palaikius nuspaustą PROG bet kuriuo metu termostatas sugriš i DARBO režimą.

Nuspauskite PROG – stulpelis LCD ekrane pradės mirksėti. Šildymas bus reguliuojamas pagal užprogramuotą laiką ir temperatūrą.

2.4 Vartotojo rankiniai nustatymai

Kartais jums gali prireikti laikinai pakeisti savo šildymo sistemos nustatymus, t.y. dėl nejprastai šalto oro. TP4000 turi keletą vartotojo rankinio nustatymo funkciju, kurias galima pasirinkti, nejtakojant termostato programų.

2.5 Ekrano vaizdo pakeitimas, rodant laiką arba faktinę kambario temperatūrą

- Nuspauskite + ir - vienu metu ir pakeiskite nustatymus.

2.6 Laikinas esamos užprogramuotos temperatūros pakeitimas

- Spauskite Λ arba V tol, kol pasirodys reikiama temperatūra.

(Šis rankinis perprogramavimas automatiškai bus panaikintas, prasidėjus sekančiam užprogramuotam įvykiui).

2.7 Apsauga nuo užšalimo ir termostato režimas

Jeigu norite, apsaugai nuo užšalimo galite pasirinkti pastovią temperatūrą tarp 5°C-30°C.

• Spauskite Λ ir V vienu metu.
- Λ arba V mygtukais nustatykite norimą żemą temperatūrą.

- Esant 5°C, pasirodys snaigės simbolis, rodantis apsaugos nuo užšalimo režimą.

- Esant visoms kitoms temperatūroms, snaigės simbolis išjungiamas.

- Norint grjžti i automatinį programavimą, vėl nuspauskite Λ ir V vienu metu.

2.8 Perjungimas tarp 12 valandų ir 24 valandų laikrodžio režimo

Norint pakeisti laikrodžio ekrane laiko režimą iš 12 valandų į 24 valandų ir atvirkščiai, spauskite vienu metu Λ ir +.

2.9 Perjungimas tarp °C ir °F skalès

Perjungimas tarp °C ir °F skalės. Vienu metu spauskite Λ ir + ir pakeiskite temperatūros skalę iš °C j °F ir atvirkščiai.

3.0 Baterijos pakeitimas

Nusekus baterijoms, LCD ekrane atsiras ir pradės mirksėti baterijos simbolis. Per 15 dienų jūs turėsite pakeisti bateriją, kol termostatas neišsijungs.

Keičiant baterijas, nuimkite senas baterijas ir įstatykite naujas per vieną minutę, kad nepradingtų užprogramuotos funkcijos.

SVARBU: visuomet naudokite aukštos kokybės šarmines baterijas

! NB. Jeigu kada nors normalaus darbo metu ekranas taptų tuščias, baterijas reiktų pakeisti, naujainustatytitermostatąirperprogramuoti laiką. Įvykių laikai ir temperatūros bus išsaugoti.

Dalinis nustatymas: Nuspauskite RESET (naudojamas naujam mikrokompiuterio nustatymui), jeigu dėl bet kokios priežasties ekranas užšaltų. Tai neturės įtakos jokios programos, laikrodžio ar datos nustatymui. Rekomenduojama tai daryti montuojant.

Pilnas vartotojo nustatymas: Spauskite RESET, laikydami nuspaudę PROG mygtuką. Taip sugražinsite įvykių laikus ir temperatūras atgal į gamintojo nustatytus. Termostatą būtina perprogramuoti. Teisingas laikas išliks.

Danfoss Randall Ltd.

Ampthill Road

Bedford MK42 9ER

Tel: [phone]

Fax: [phone]

Email: [e-mail]

Website: www.danfoss-randall.co.uk
