Produkto tipas	Patalpų termostatas
Prekės ženklas	Danfoss
Modelis	RT51
Maitinimas	2 šarminės AA baterijos (1,5 V)
Matmenys (I x A x G)	110 x 88 x 28 mm
Temperatūros diapazonas	nuo 5 iki 30 °C
Temperatūros tikslumas	±1 °C
Laikrodžio tikslumas	1 minutė (modelis RT52)
Kontakto tipas	1 x SPDT, 1B tipas
Kontakto charakteristika	3(1) A, 10-230 Vac
Gamybos standartai	EN60730-2-9
Vardinė smūginė įtampa	2,5 kV
Rutulio bandymas	75 °C
Perdirbimo laipsnis	2
Veikimo režimai	Įjungimas/išjungimas (ON/OFF) ir chrono-proporcinis
Temperatūros nustatymai	Diena ir Naktis (sumažinta)
Programavimas	Rankinis (RT51); su laikmačiu (RT52)
Baterijų keitimas	Kokybiškos šarminės baterijos, 15 dienų laikotarpis po įspėjimo
Montavimas	Kvalifikuoto elektriko atliktas
Belaidės versijos (RF)	Galimos (RT51-RF, RT52-RF) su RX imtuvu, veikimo atstumas iki 30 m

Dažnai užduodami klausimai - RT51 DANFOSS

Kaip sumontuoti RT51 termostatą?

Termostatą turi sumontuoti kvalifikuotas elektrikas. Nuimkite sieninę plokštę, laikykitės rekomenduojamų tarpų (140 mm į dešinę, 15 mm į kairę, 30 mm viršuje, 100 mm apačioje). Prieš montavimą įsitikinkite, kad prietaisas yra ON/OFF arba chrono-proporciniame režime. Nejunkite nereikalingų neutralaus ir įžeminimo laidų.

Kaip pakeisti RT51 baterijas?

Kai mirksi baterijos piktograma, per vieną minutę pakeiskite senas baterijas dviem naujomis šarminėmis AA baterijomis, kad išsaugotumėte nustatymus. Po įspėjimo turite 15 dienų, kol prietaisas išsijungs. Visada naudokite kokybiškas šarmines baterijas.

Kaip nustatyti dienos ir nakties temperatūrą?

Paspauskite ▲ arba ▼ mygtukus, kad nustatytumėte dienos temperatūrą DIENOS režimu (d). Norėdami pereiti į NAKTIES režimą (n), vienu metu paspauskite ▲ ir ▼, tada naudokite ▲ arba ▼ nakties temperatūrai nustatyti (nuo 5 iki 30 °C arba Išjungta). Dar kartą paspauskite vienu metu, kad perjungtumėte režimus.

Ką daryti, jei ekranas lieka tuščias?

Jei įprastu veikimu ekranas tuščias, baterijos išsikrovusios. Pakeiskite baterijas naujomis šarminėmis, iš naujo nustatykite prietaisą išėmę baterijas 2 minutėms, tada perprogramuokite laiką ir temperatūras.

Kaip nustatyti laikrodį RT52?

RT52 modelyje vieną kartą paspauskite PROG, tada naudokite ▲ arba ▼ laikui nustatyti. Dar kartą paspauskite PROG, kad nustatytumėte grįžimo į dienos temperatūrą laiką. Paskutinis PROG paspaudimas grąžina į veikimo režimą (RUN).

Koks skirtumas tarp ON/OFF ir chrono-proporcinio režimų?

ON/OFF režimu katilas įsijungia, kai temperatūra nukrenta žemiau nustatytos, ir išsijungia, kai ją viršija. Chrono-proporciniu režimu termostatas įjungia katilą intervalais, kad palaikytų pastovią temperatūrą, taupant energiją ir užtikrinant stabilų komfortą.

Kaip susieti belaidį termostatą su RX imtuvu?

RF modeliams iš naujo nustatykite termostatą (išimkite baterijas 2 min.). Paspauskite V ir + mygtukus 3 sekundes, kad išsiųstumėte nuolatinį signalą. RX imtuve paspauskite PROG ir CH1 (arba CH2, CH3 priklausomai nuo zonos), kol indikatorius pradės mirksėti. Užbaikite nustatydami temperatūrą termostate.

Kokie tarpai reikalingi montavimui?

Montuodami sieninę plokštę, numatykite bent 140 mm į dešinę, 15 mm į kairę, 30 mm viršuje ir 100 mm žemiau viršutinio kairiojo kampo, kad būtų galima sumontuoti kištukinį modulį.

Ar RT51 termostatas gali valdyti kelias zonas?

Paprastas RT51 valdo tik vieną zoną. Kelioms zonoms naudokite RX2 arba RX3 imtuvus su RT51-RF arba RT52-RF modeliu, leidžiančiais valdyti iki 3 nepriklausomų zonų su atskirais susiejimais.

Kaip atstatyti RT51 termostatą?

Atidarykite priekinį dangtelį, išimkite baterijas mažiausiai 2 minutėms, tada įdėkite jas atgal. Ekrane bus rodomi numatytieji nustatymai (DIENOS režimas). Tada turėsite perprogramuoti temperatūras ir laikrodį, jei reikia.

NAUDOJIMO INSTRUKCIJA RT51 DANFOSS

Montavimo instrukcijos Informacija Vartotojui

Ši gamini prijungti gali tik kvalifi kuotas elektrikas arba kompetentingas šildymo sistemos instaliuotojas, o prijungimas turi būti suderintas su IEEE elektros laidų montavimo reglamento dabartine redakcija.

Specifi kacija

Specifikacija RT51/52 RT51/52-RF
Maitinimas	2xAA/MN:500 çarminės baterijos
Laiko nustatymo tikslumas	1 min. baterijos įkrovimui

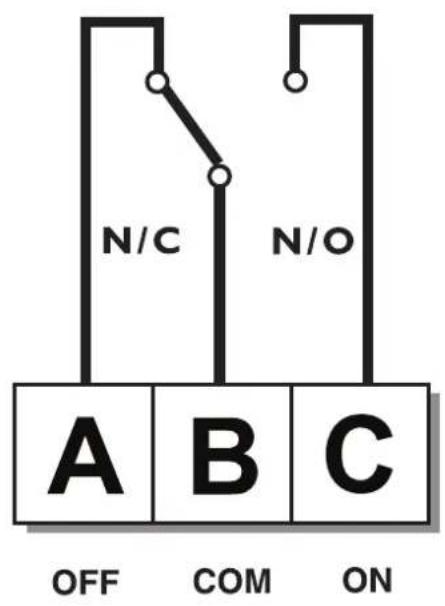

Kontakto tipas	SPDT tipas 1B	N/A
Pajungimo įtampa, galia	3(1)A, 10-230Vac N/A
Siųstuvo dažnis	N/A 433.92MHz
Siųstuvo ribos (žiūrėkite pastabą apačioje)	N/A	30 metru maks., matomumo linija
Temperatūros diapazonas	5-30°C
Matmenys (mm) 110 plotis, 88 aukštis,	28 gylis
Atitinka standartus EN60730-2-9 (EN300220 : RF)
Nominali impulso įtampa 2.5Kv
Rutulinio slėgio bandymas 75°C
Kontroliuojama tarça	Laipsnis 2
Tiksli temperatūra	±1°C

Svarbu pažymėti: Užtikrinkite, kad nebūtu dideliu metaliniu daliu, kaip, pavyzdžiui, boileriai arba kiti dideli jrenginiai,(matomumo linijoje) tarp termostato ir imtuvo, kadangi jie trukdys ryšiui tarp termostato ir imtuvo.

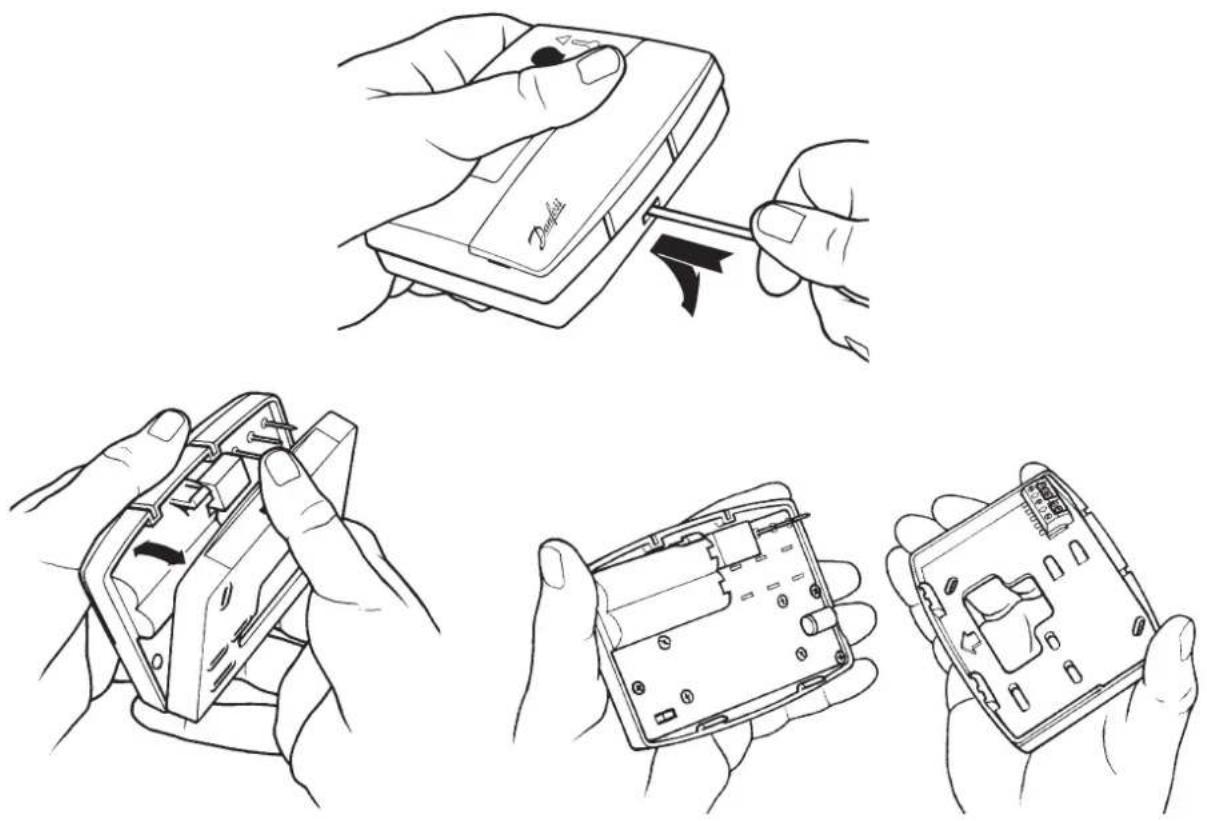

☐ Iš pradžių nuimkite sienos plokštelę nuo prietaiso galo.

Nuo viršutinio kairiojo sienos plokštelės kampo iki dešiniojo krašto turi būti mažiausiai 140 mm, iki kairiojo krašto – 15 mm, 30 mm viršuje ir 100 mm apačioje tarpas, kad būtų galima sumontuoti jungiamą kištuku modulį.

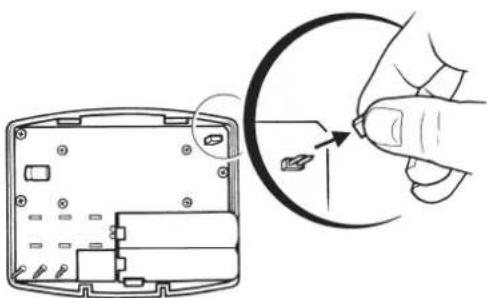

☐ Prieš montuodami prietaisą, nustatykite jį i ON/OFF arba reguliavimo pagal laiką režimą (žr. toliau).

1) ON/OFF – boileris įsijungia (ON), jei temperatūra nukrenta žemiau už nustatytaja, ir išsijungia (OFF), jei temperatūra pakyla aukščiau už nustatytaja.
2) Reguliavimo pagal laiką režimas – tai taupantis energiją režimas, kai boileris kaitinamas reguliariais intervalais, kad būtų išlaikyta nustatyta temperatūra, taip užtikrinant reikiamas aplinkos sąlygas.

! Prie kai kurių termostatų gali būti prijungtas neutralus irl arba ižeminimo laidas. Jų nereikia RT51/52 prietaisams ir jų NEREIKIA prijungti prie RT51/52 gnybtų. Juos galite atjungti nuo elektros tinklo ir susukę įdėti į angą RT51/52 gale.

Dèmesio! Jei naudojate su maitinimo šaltiniais veikiančias sistemas, prijunkite 2 gnybta prie maitinimo šaltinio.

Jeigu termostatas ir imtuvas tiekiami kartu vienoje pakuotėje, jie parenkami gamykloje, todėl derinimas nereikalingas (tik RX1 modeliams).

Norėdami suderinti RX imtuvą su termostato signalo dažniu, atlikite toliau nurodytus 1-5 veiksmus.

1 RT51/52-RF

Iš naujo paleiskite prietaisą: 2 minutėms ištraukite baterijas, o paskui jas pakeiskite.

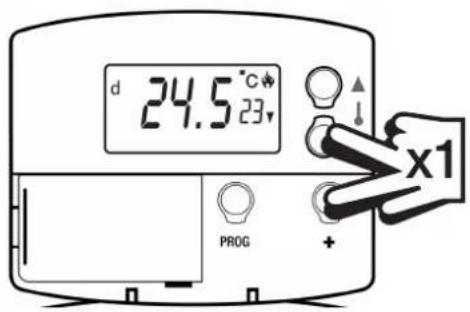

2 Paspauskite ▼ ir + klavišus ir palaikykite juos nuspaudę 3 sekundes. (RT51/52 dabar 5 minutes nepertraukiamai siunčia unikalius signalus).

3 RX1

Paspauskite kartu PROG ir CH1 klavišus ir palaikykite 3 sekundes juos nuspaudę, kol vieną kartą blykstelės žalia šviesa.

4 RX2 (jei taikoma)

Stat 1 – atlikite 1-3 veiksmus;

Stat 2 – palaukite 5 minutes, atlikite 1-2 veiksmus ir tada paspauskite klavišus PROG ir CH2, esančius RX2.

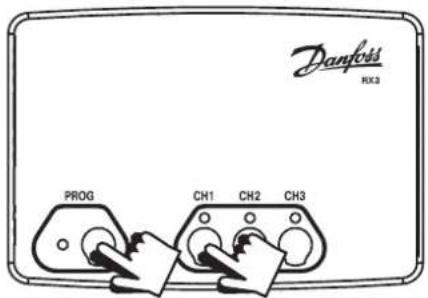

RX3 (jei taikoma)

Stat 1 – atlikite 1-3 veiksmus;

Stat 2 – palaukite 5 minutes, atlikite 1-2 veiksmus ir tada paspauskite klavišus PROG ir CH2, esančius RX3;

Stat 3 – palaukite 5 minutes, atlikite 1-2 veiksmus ir tada paspauskite klavišus PROG ir CH3, esančius RX3.

5 RT51/52-RF

Norėdami pasirinkti temperatūrą, paspauskite ▼ ar ▼ – prietaisas persijungs i darbo režimą.

Informacija Vartotojui

Jūsų kambario termostatas

RT51

RT51 yra nesudėtingas kambario termostatas, leidžiantis užprogramuoti dienos ir nakties temperatūrą bei perjungti iš vieno nustatymo į kitą tiesiog paspaudžiant 2 klavišus.

RT52

RT52 būdingos tos pačios funkcijos kaip ir RT51, tačiau jame papildomai įmontuotas laikmatis, jūsų pasirinktu laiku perjungiantis termostatą į dienos temperatūrą.

Bevieliai RF modeliai

Abu modelius galima įsigyti kaip bevieles versijas (RT51-RF ir RT52-RF), kurioms būdingos visiškai tos pačios funkcijos kaip ir modeliams su laidais.

Visi termostatai palaiko ryši su RX imtuvu, kuris gali būti sumontuotas iki 30 m atstumu.

Jūsų rodmenų nuskaitymas

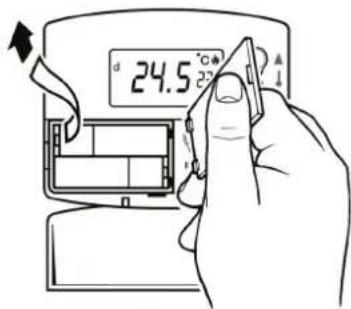

Prieš pradedant naudoti

Jei norite iš naujo paleisti prietaisa, atidarykite skydelj programavimo prietaiso priekinėje dalyje. 2 minutėms išimkite baterijas, tada pakeiskite jas.

Ekranas automatiškai persijungs i dienos režimą (kairėje ekrano pusėje pasirodo raidė „d“) ir jame pasirodys dabartinė temperatūra dideliais skaitmenimis, o pageidaujama temperatūra – mažesniais skaitmenimis.

Dienos ir nakties temperatūros nustatymas

Dienos temperatūros nustatymas

Spauskite ▲ ir ▼ mygtukus, kol pasirodys reikiama DIENOS TEMPERATŪRA.

Nakties temperatūros nustatymas

Norëdami pasirinkti NAKTIES režimą (n parodyta ekrano virõuje kairëje pusëje), vienu metu nuspauskite abu ▲ ir ▼ mygtukus.

Spauskite ▲ ir ▼ klavišus tol, kol pasirodys pageidaujama nakties (mažesnė) temperatūra (nuo 5 iki 30°C arba šildymas išjungiamas).

Norėdami perjungti iš DIENOS (d) į NAKTIES (n) režimą arba atvirkščiai, vienu metu nuspauskite abu ▲ ir ▼ mygtukus.

Tik RT52/52-RF

Laikrodžio nustatymas

Vieną kartą paspauskite PROG mygtuką.

Spauskite ▲ ir ▼ mygtukus, kol pasirodys tinkamas LAIKAS.

Grjžimo prie dienos laiko nustatymas

Vėl paspauskite PROG mygtuką.

Spauskite ▲ ir ▼ mygtukus, kol pasirodys tinkamas LAIKAS.

Norėdami sugrižti i RUN režima, vėl spauskite PROG.

Dabar prietaisas reguliuos çildymą pagal jūsų nustatytą temperatūrą.

Bateriju pakeitimas

☐ Jei išsikrauna baterijos, LCD ekrane ima mirksėti baterijos simbolis.
☐ Baterijas galėsite pakeisti per 15 dienu, po to prietaisas išsijungs.
□ Keisdami baterijas, per vieną minutę išimkite senąsias ir įdėkite naująsias baterijas – tuomet nustatyta programa išliks.

SVARBU! Naudokite tik aukštos kokybės šarmines baterijas.

! Isidémékite! Jei normalaus veikimo metu ekranas išsijungia, reikia pakeisti baterijas, perkrauti prietaisą bei vėl nustatyti laiką bei programas.
