TP7000 Range - Termostatas DANFOSS - Nemokama naudojimo instrukcija

Gaminio tipas	Programuojamas kambario termostatas
Prekės ženklas	Danfoss
Modelis	TP7000 serija
Programavimas	7 dienos arba 5/2 dienos, iki 6 periodų per dieną
Veikimo režimai	Programuojamas, Termostatas (pastovi temperatūra), Atostogos, Laikini nukrypimai
Ekranas	LCD, °C/°F pasirinkimas, 12/24h laikrodis
Maitinimas	2 AAA šarminės baterijos
Baterijų tarnavimo laikas	Daugiau nei 2 metai
Matmenys (apytiksliai)	120 x 80 x 30 mm
Svoris (apytiksliai)	200 g
Nustatytos temperatūros diapazonas	5°C iki 35°C (0,5°C žingsniais)
Numatytasis termostato režimo temperatūra	8°C
Atostogų režimas	Iki 99 dienų, reguliuojama temperatūra
OSC funkcija (neprivaloma)	Reguliuojamas periodas nuo 30 min iki 2 val
Nukrypimai	Laikinas padidinimas/sumažinimas, periodo pratęsimas
Priežiūra	Baterijų keitimas maždaug kas 2 metus, valymas minkšta sausa šluoste
Silpnų baterijų indikatorius	Taip, mirksi ekrane
Atstatymas	Įleistas RESET mygtukas

Dažnai užduodami klausimai - TP7000 Range DANFOSS

Kaip nustatyti laiką ir dieną ant TP7000 termostato?

Paspauskite mygtuką PROG, kad įeitumėte į programavimo režimą. Naudokite mygtukus + arba -, kad pasirinktumėte dieną (1 = Pirmadienis ir t.t.), tada nustatykite laiką tais pačiais mygtukais. Paspauskite DAY, kad pereitumėte prie kito nustatymo.

Koks skirtumas tarp 7 dienų ir 5/2 dienų režimų?

7 dienų režime galite programuoti skirtingas temperatūras ir laikus kiekvienai savaitės dienai. 5/2 dienų režime nustatote vieną rinkinį darbo dienoms (Pir-Pen) ir kitą savaitgaliui (Šeš-Sek).

Kaip pereiti į termostato režimą (pastovi temperatūra)?

Vienu metu paspauskite mygtukus ▲ ir ▼, kol pradės mirksėti dvitaškis ir pasirodys 8°C. Naudokite ▲ arba ▼, kad pakeistumėte temperatūrą. Norėdami išeiti iš režimo, pakartokite kombinaciją.

Kaip užprogramuoti atostogų režimą?

Įsitikinkite, kad esate termostato režime (▲+▼). Paspauskite DAY, kol pasirodys lagaminas. Naudokite + ir - įvesdami dienų skaičių (daugiausia 99), tada ▲/▼ nustatykite atostogų temperatūrą. Termostatas po šio laikotarpio grįš prie įprasto programavimo.

Kaip laikinai padidinti temperatūrą nekeičiant programos?

Paspauskite mygtuką ▲, kad laikinai padidintumėte nustatytą temperatūrą. Nukrypimas lieka aktyvus iki kito programavimo periodo pakeitimo arba rankinio atšaukimo.

Kaip pratęsti esamą periodą?

Paspauskite mygtuką, vaizduojantį laikrodį su + (paprastai mygtukas NEXT arba specifinis simbolis): vieną kartą 1 valandai, du kartus 2 valandoms, tris kartus 3 valandoms. Paspauskite keturis kartus, kad atšauktumėte pratęsimą.

Kaip pakeisti rodymą tarp °C ir °F?

Laikykite nuspaudę mygtukus DAY ir COPY vienu metu 2-3 sekundes, kol pasikeis ekranas.

Kaip perjungti laikrodžio rodymą tarp 12h ir 24h?

Laikykite nuspaudę mygtukus NEXT ir DAY vienu metu 2-3 sekundes. 12h režime rodoma AM arba PM.

Ką daryti, jei mirksi silpnų baterijų piktograma?

Per 15 dienų pakeiskite baterijas kokybiškomis šarminėmis baterijomis. Atidarykite baterijų skyrių ir įdėkite dvi AAA baterijas, laikydamiesi poliškumo.

Kaip atstatyti TP7000 termostatą?

Atidarykite priekinį dangtelį ir, naudodami nemechaninį daiktą, paspauskite įleidžiamą mygtuką RESET, kol ekranas išsijungs ir išgirsite spragtelėjimą.

NAUDOJIMO INSTRUKCIJA TP7000 Range DANFOSS

Informacija Vartotojui

TP7000 serijos

Programuojami kambario termostatai

Dalykiné rodyklé

1.0 Informacija Vartotojui 70

1.1 Jūsų programuojamas kambario termostatas .... 70
1.2 Gamykloje nustatytos programos .... 70

1.3 Prieš pradedant

1.5 Laikrodžio ir dienos nustatymas 71
1.6 OSC laiko nustatymas, jei jjungtas 71
1.7 Gamykloje nustatytų programų patvirtinimas....71
1.8 Prieš keičiant gamyklinių nustatymų programas ...... 72
1.81 Programavimas 7 dienų režimu .... 72
1.82 Programavimas 5/2 dienų režimu....73

2.0 Daugiau Galimybių 74

2.1 Keitimas i termostato režimą....74
2.2 Atostogų režimo programavimas....74
2.3 Vartotojo rankinis valdymas 75
2.4 Baterijų keitimas (ne TP7000M) 75

1.0 Informacija Vartotojui

1.1 Jūsų programuojamas kambario termostatas

TP7000 leidžia jums užprogramuoti iki 6 laiko ir temperatūros pasirinkčių kiekvienai savaitės dienai ir lanksčiai planuoti laiką. Šis prietaisas turi kelis režimus, kurie taupo energiją; be to, jį galima patogiai valdyti rankiniu būdu, įskaitant 99 dienų atostogų režimą.

1.2 Gamykloje nustatytos programos

Jūsų TP7000 pristatomas jau su užprogramuotomis daugeliui žmonių tinkamomis darbo laiko ir temperatūros reikšmėmis.

Darbo dienos (Pr-Pn) Savaitgalis
Nustatymas	Laikas	Temp °C
1	06:30	20
2	08:30	15
3	11:30	20
4	13:30	15
5	16:30	21
6	22:30	15

(Š-S)
Nustatymas	Laikas	Temp	°C
1	07:30		20
2	09:30		20
3	11:30		20
4	13:30		20
5	16:30		21
6	22:30		15

Jei pageidaujate, galite pakeisti bet kurj šių nustatymų laikydamiesi p. 72-73 pateiktų nurodymų. Iš pradžių atlikite p. 70 nurodytus veiksmus – taip nustatysite savo ekrano parametrus ir teisingą laiką bei datą.

1.3 Prieš pradedant

Atidarykite skydelj, esantį programavimo prietaiso priekinėje dalyje. Naudodami nemetalini įrankį, paspauskite nišoje įtaisytą RESET klavišą, kol išgirsite spragtelėjimą ir ekrane išnyks visi rodmenys.

Temperatūros rodiklis (°C arba °F)

Paspauskite DAY & COPY ir laikykite nuspaudę (2-3 sekundes), kol pasikeis duomenys ekrane.

Laikrodžio rodiklis (12 arba 24 val.)

Paspauskite NEXT & DAY ir laikykite nuspaudę (2-3 sekundes), kol pasikeis duomenys ekrane (jjungus 12 val. reżimą, pasirodys užrašas AM arba PM).

1.5 Laikrodžio ir dienos nustatymas

Norèdami pradèti programuoti, paspauskite PROG.

DIENA - spauskite DAY, kol pasirodys tinkamadiena (1=pirmadienis, 2=antradienis ir pan.).

LAIKAS-norėdami pakeistilaiką, paspauskite + ir - (jei keičiate 10 min. intervalais, paspauskite ir palaikykite nuspaudę).

1.6 OSC laiko nustatymas, jei jjungtas

Šis rodiklis pasirodys TIK tuo atveju, jei OSC funkciją jjungė jūsų instaliuotojas.

Norėdami pasirinkti OSC laiką, spauskite + ar - klavišus. Galima pasirinkti 0:30 (30 min.), 1:00 (1 val.), 1:30 ir 2:00.

Rekomenduojamas nustatymas yra 0:30. Jei nustatyta 0:00, funkcija išjungta.

1.7 Gamykloje nustatytų programų patvirtinimas

Jei jums tinka gamykloje nustatytos programos, nurodytos p. 70, jums nieko daugiau nebereikia daryti. Norėdami patvirtinti šiuos nustatymus, uždarykite priekinį dangtelį ir po 2 minučių gamykliniai nustatymai bus patvirtinti automatiškai.

Dabar prietaisas veikia RUN mode (paleidimo režimu) (ekrane ima mirksėti dvitaškis) ir šildymas jungiamas pagal gamykloje nustatytas programas.

1.8 Prieš keičiant gamyklinių nustatymų programas

Jūsų prietaiso instaliuotojas tikriausiai nustatęs arba 7-day mode (7 dienu režimą) ar 5/2 day mode (5/2 dienu režimą). Norėdami sužinoti, kuris režimas nustatytas, spauskite PROG tol, kol ekrane ims mirksėti 1 nustatymas.

Šis prietaisas nustatytas 7-dienų režimu ir jūs galite užprogramuoti skirtingus nustatymus kiekvienai savaitės dienai (žr. p. 72-73).

Šis prietaisas nustatytas 5/2 dienų režimu ir jūs galite jjungti vieną programą darbo dienoms ir kitą programą savaitgaliams (žr. p.73).

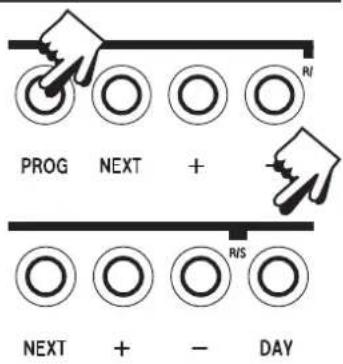

1.81 Programavimas 7 dienų režimu

(atskiros programos kiekvienai savaitės dienai)

a) Spauskite PROG tol, kol ims mirksėti 1 nustatymas, tada spauskite DAY – taip pereisite iš šios dienos j 1 dieną.

b) Laiką ir temperatūrą pakeisite atlikę šiuos veiksmus:

i) Norėdami pakeisti laiką, spauskite + ir – klavišus (paspauskite ir laikykite nuspaudę, kad pasikeistų 10 min intervalais).

ii) Norėdami pakeisti temperatūrą 0,5°C (1°F) intervalais, spauskite ▲ ir ▼ klavišus.

iii) Norėdami pereiti į kitą nustatymą, paspauskite NEXT.

iv) Pakartokite minėtus i,ii ir iii veiksmus 2, 3, 4, 5 ir 6 nustatymams užprogramuoti.

c) Jei visi 6 nustatymai teisingi, paspauskite DAY – taip užprogramuosite 2 dienos nustatymus.

(Jei pageidaujate pakartoti ankstesnių dienu programą, tiesiog paspauskite COPY.)

d) Pakartokite minėtus b ir c veiksmus – taip užprogramuosite (arba nukopijuosite) 3, 4, 5, 6 ir 7 dienos nustatymus.

Grjžimas j RUN režimą – spauskite PROG tol, kol ekrane ims mirksėti dvitaškis.

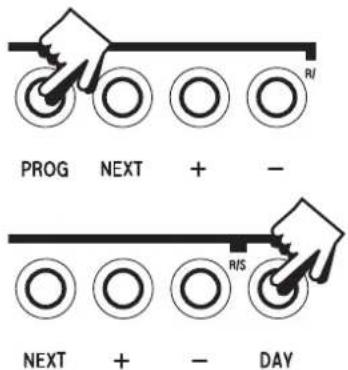

1.82 Programavimas 5/2 dienų režimu

(viena programų serija skirta darbo dienoms, o kita – savaitgaliams)

☐ Spauskite PROG tol, kol ims mirksèti 1 nustatymas, tada spauskite DAY tol, kol ekrane pasirodys 1-5 diena.
□ Laiką bei temperatūrą darbo dienoms užprogramuosite atlikę b ir c veiksmus, nurodytus p. 72-73.
☐ Jei norite užprogramuoti savaitgalio nustatymus, paspauskite DAY ir (6-7 diena) arba paspauskite COPY – taip pakartosite darbo dienų programą.

Grjžimas i RUN režimą – spauskite PROG tol, kol ekrane ims mirksėti dvitaškis.

2.0 Daugiau Galimybių

2.1 Keitimas i termostato režimą

TP7000 gali būti keičiamas, kad kontroliuotų nuolatinę vartotojo pasirinktą temperatūrą, o ne laikytųsi nustatytos programos.

Kartu paspauskite ▲ ir ▼ ir laikykite nuspaudę tol, kol ekrane ims mirksėti dvitaškis ir pasirodys nustatytoji temperatūra (8°C).

Norėdami pakeisti temperatūrą, paspauskite ▲ ar ▼ pagal pageidavimą.

PASTABA: prietaisas veiks termostato režimu tol, kol vėl kartu bus paspausti ▲ ir ▼ klavišai.

2.2 Atostogų režimo programavimas

(kol nustatytas termostato režimas)

TP7000 gali kontroliuoti nuolatinę żemą temperatūrą, kol esate išvykęs atostogų, o jūsų užprogramuoti nustatymai bus atstatyti po nustatyto dienų skaičiaus (daugiausia 99 dienos).

(Jei dar nejjungėte termostato režimo, kartu paspauskite ▲ ir ▼ ir palaikykite juos nuspaudę tol, kol ekrane pasirodys mirksintis dvitaškis ir 8°C.)

Paspauskite DAY (ekrane pasirodys lagamino simbolis ir :00).

Norėdami įrašyti atostogų dienų skaičių, paspauskite + ir - (daugiausia 99).

Jei reikia pakeisti nuolatinę temperatūra, paspauskite ▲ ir ▼ klavišus.

Praëjus nustatytam skaičiui dienu, prietaisas grjžta i įprastą darbo režimą, kontroliuojamą pagal nustatytas programas.

PASTABA: norėdami išjungti atostogų režimą, kartu paspauskite ▲ ir ▼ klavišus.

2.3 Vartotojo rankinis valdymas

Kartais gali tekti pakeisti nustatymus ir laikinai jjungti ar išjungti šildymą, pvz., dėl nejprastai šalto ar karšto oro. TP7000 turi kelis rankinio valdymo nustatymus, kuriais galima pasinaudoti nedarant jokios įtakos nustatytoms programoms.

□ Jei norite laikinai padidinti ar sumažinti užprogramuotą temperatūrą
– paspauskite ▲ ar ▼, kad pasirinktumėte pageidaujamą temperatūrą.

☐ 1 nustatymo išplėtimas (pvz., 06.30 20°C) visai dienai (tada šildymas išlieka visą dieną nekintantis)

– vieną kartą paspauskite klavišą, kaip parodyta.

□ Jei norite, kad dabartinė nustatyta temperatūra išsilaikytų 1, 2 ar 3 valandas ilgiau

- paspauskite klavišą vieną kartą 1 papildomai valandai, du kartus 2 papildomoms valandoms, tris kartus 3 papildomoms valandoms ir paspauskite 4 kartus, kad išjungtumėte rankinį valdymą.

☐ Jei norite pakeisti ekrano rodmenis, kad jis rodytu arba laiką, arba dabartinę kambario temperatūrą

– paspauskite kartu NEXT ir COPY.

2.4 Baterijų keitimas (ne TP7000M)

Baterijos veiks daugiau nei dvejus metus. LCD ekrane ims mirksėti baterijos simbolis, pranešantis, kad išsikrovė baterija. Vartotojas turi per 15 dienų pakeisti baterijas aukštos kokybės šarminiais elementais.
