Produkttyp	Programmierbarer Raumthermostat
Marke	Danfoss
Modell	TP7000 Serie
Programmierung	7 Tage oder 5/2 Tage, bis zu 6 Zeiträume pro Tag
Betriebsmodi	Programmiert, Konstant (konstante Temperatur), Urlaub, Vorübergehende Abweichungen
Anzeige	LCD, Auswahl °C/°F, Uhr 12/24h
Stromversorgung	2 AAA-Alkalibatterien
Batterielebensdauer	Mehr als 2 Jahre
Abmessungen (ungefähr)	120 x 80 x 30 mm
Gewicht (ungefähr)	200 g
Solltemperaturbereich	5°C bis 35°C (in 0,5°C-Schritten)
Standardtemperatur im Konstantmodus	8°C
Urlaubsmodus	Bis zu 99 Tage, einstellbare Temperatur
OSC-Funktion (optional)	Einstellbare Dauer von 30 Min bis 2 h
Abweichungen	Vorübergehende Erhöhung/Reduzierung, Verlängerung des Zeitraums
Wartung	Batteriewechsel alle 2 Jahre, Reinigung mit einem weichen, trockenen Tuch
Batterieentladungsanzeige	Ja, blinkt auf dem Bildschirm
Rücksetzung	Versenkte RESET-Taste

Häufig gestellte Fragen - TP7000 Range DANFOSS

Wie stelle ich Uhrzeit und Tag am TP7000-Thermostat ein?

Drücken Sie die Taste PROG, um in den Programmiermodus zu gelangen. Verwenden Sie die Tasten + oder -, um den Tag auszuwählen (1 = Montag usw.), und stellen Sie dann die Uhrzeit mit denselben Tasten ein. Drücken Sie DAY, um zur nächsten Einstellung zu wechseln.

Was ist der Unterschied zwischen den Modi 7 Tage und 5/2 Tage?

Im Modus 7 Tage können Sie für jeden Wochentag unterschiedliche Temperaturen und Zeiten programmieren. Im Modus 5/2 Tage legen Sie eine Reihe für Werktage (Mo-Fr) und eine andere für das Wochenende (Sa-So) fest.

Wie wechsle ich in den Konstantmodus (konstante Temperatur)?

Drücken Sie gleichzeitig die Tasten ▲ und ▼, bis der Doppelpunkt blinkt und 8°C angezeigt wird. Verwenden Sie ▲ oder ▼, um die Temperatur zu ändern. Um den Modus zu verlassen, wiederholen Sie die Kombination.

Wie programmiere ich den Urlaubsmodus?

Stellen Sie sicher, dass Sie sich im Konstantmodus befinden (▲+▼). Drücken Sie DAY, bis ein Koffer erscheint. Verwenden Sie + und -, um die Anzahl der Tage (max. 99) einzugeben, und dann ▲/▼, um die Urlaubstemperatur einzustellen. Nach dieser Zeit nimmt der Thermostat die normale Programmierung wieder auf.

Wie erhöhe ich vorübergehend die Temperatur, ohne das Programm zu ändern?

Drücken Sie die Taste ▲, um die Solltemperatur vorübergehend zu erhöhen. Die Abweichung bleibt aktiv bis zur nächsten programmierten Periodenänderung oder bis zur manuellen Aufhebung.

Wie verlängere ich die aktuelle Periode?

Drücken Sie die Taste mit einem Uhrsymbol und einem + (normalerweise die NEXT-Taste oder ein spezifisches Symbol): einmal für 1 Stunde, zweimal für 2 Stunden, dreimal für 3 Stunden. Drücken Sie viermal, um die Verlängerung abzubrechen.

Wie ändere ich die Anzeige zwischen °C und °F?

Halten Sie die Tasten DAY und COPY gleichzeitig 2-3 Sekunden lang gedrückt, bis sich die Anzeige ändert.

Wie schalte ich die Uhranzeige zwischen 12h und 24h um?

Halten Sie die Tasten NEXT und DAY gleichzeitig 2-3 Sekunden lang gedrückt. Im 12h-Modus wird AM oder PM angezeigt.

Was tun, wenn das Batteriesymbol blinkt?

Ersetzen Sie die Batterien innerhalb von 15 Tagen durch hochwertige Alkalibatterien. Öffnen Sie das Batteriefach und legen Sie zwei AAA-Batterien unter Beachtung der Polarität ein.

Wie setze ich den TP7000-Thermostat zurück?

Öffnen Sie die vordere Abdeckung und drücken Sie mit einem nichtmetallischen Gegenstand auf die versenkte RESET-Taste, bis der Bildschirm erlischt und Sie ein Klicken hören.

BEDIENUNGSANLEITUNG TP7000 Range DANFOSS

Wir bedanken uns, dass Sie sich für ein Danfoss Produkt entschieden haben

1.0 Benutzeranweisungen....20

1.1 Der programmierbare Raumthermostat 20

1.2 Werkseinstellung

1.3 Bevor Sie beginnen 20

1.4 Präferenzen für die Anzeige 20

1.5 Einstellen von Uhrzeit & Tag 21

1.6 Einstellen der OSC-Periode 21

1.7 Annahme der Werkseinstellung

1.8 Vor Änderung der Werkseinstellung 22

1.81 7 Tage-Modus....22

1.82 5/2-Tage-Modus 23

2.0 Weitere Einstellmöglichkeiten 24

2.1 In den Thermostat-Modus zurückkehren 24

2.2 Programmierung des Ferien-Modus 24

2.3 Manuelle Eingriffsmöglichkeit 25

2.4 Batteriewechsel (nicht TP7000M)

1.0 Grundsätzliches

1.1 Der programmierbare Raumthermostat

Der TP7000 kann mit 6 verschiedenen Zeit- und Temperatureinstellungen für jeden Wochentag programmiert werden. Er verfügt über mehrere Energiesparfunktionen und hilfreiche Möglichkeiten für den manuellen Eingriff, einschließlich eines 99 Tage Ferienmodus.

1.2 Werkseinstellung

Der TP7000 wird mit einer Werkseinstellung ausgeliefert, wobei die verschiedenen Einstellungen für Betriebszeiten und Temperaturen in vielen Fällen vom Kunden direkt übernommen werden können.

Wochentag (Montag bis Freitag)
Schaltpunkt	Zeit	Temp °C
1	06:30	20
2	08:30	15
3	11:30	20
4	13:30	15
5	16:30	21
6	22:30	15

Wochenende (Samstag-Sonntag)
Schaltpunkt	Zeit	Temp	°C
1	07:30		20
2	09:30		20
3	11:30		20
4	13:30		20
5	16:30		21
6	22:30		15

Falls diese Einstellungen geändert werden sollen, kann dies durch Befolgen der Arbeitsschritte auf den Seiten 22 und 23 bewerkstelligt werden. Führen Sie für die korrekte Einstellung von Zeit und Datum zuerst die Arbeitsschritte auf Seiten 20 und 21 durch.

1.3 Bevor Sie beginnen

Öff nen Sie die Klappe auf der Vorderseite des TP7000. Drücken Sie mit einem nichtmetallischen Gegenstand die versenkte RESET-Taste, bis Sie ein Klicken hören und die Anzeige erlischt.

1.4 Präferenzen für die Anzeige

Temperaturanzeige (°C or °F)

Halten Sie DAY und COPY gedrückt (für 2 bis 3 Sekunden), bis sich die Anzeige ändert.

Zeitanzeige (12 or 24 hr)

Halten Sie NEXT und DAY gedrückt, bis sich die Anzeige ändert (im 12 Stundenschema erscheint AM oder PM).

1.5 Einstellen von Uhrzeit & Tag

Drücken Sie PROG, um die Programmierung zu beginnen.

TAG - drücken Sie DAY, bis der korrekte Tag angezeigt wird (1= Montag).

UHRZEIT - drücken Sie zur Änderung der Zeit + oder - (gedrückt halten zur Änderung in 10-Minuten Abständen).

1.6 Einstellen der OSC-Periode

Die Anzeige erscheint NUR, WENN die OSC-Funktion von Ihrem Installateur aktiviert wurde.

Verwenden Sie die Tasten + oder -, um die OSC-Periode zu wählen. Zur Auswahl stehen 0:30 (30 Minuten), 1:00 (1 Stunde), 1:30 und 2:00.

Der empfohlene Wert ist 0:30. Bei Einstellung von 0:00 ist die Funktion deaktiviert.

1.7 Annahme der Werkseinstellung

Falls Sie die auf Seite 20 erwähnte Werkseinstellung übernehmen möchten, brauchen Sie nichts weiter zu tun. Schließen Sie zur Übernahme dieser Einstellungen die Vorderabdeckung, wodurch die Voreinstellungen automatisch nach 2 Minuten übernommen werden (Doppelpunkt blinkt).

Das Gerät befindet sich jetzt im RUN-Modus (blinkender Doppelpunkt auf der Anzeige) und die Heizung arbeitet gemäß der eingestellten Programme.

1.8 Vor Änderung der Werkseinstellung

Ihr Installateur hat das Gerät entweder auf 7-Tage-Modus oder 5/2-Tage-Modus eingestellt. Zur Abfrage welcher Modus eingestellt wurde, drücken Sie PROG, bis das Ereignis 1 auf der Anzeige blinkt.

Dieses Gerät befindet sich im 7-Tage-Modus und es können unterschiedliche Einstellungen für jeden Wochentag vorgenommen werden (siehe Seiten 22 und 23).

Diese Gerät befindet sich im 5/2-Tage-Modus und es können jeweils für Wochentage und Wochenenden unterschiedliche Einstellungen vorgenommen werden (siehe Seite 23).

1.81 7 Tage-Modus

(unterschiedliche Ereignisse (Schaltpunkte) für jeden Tag der Woche)

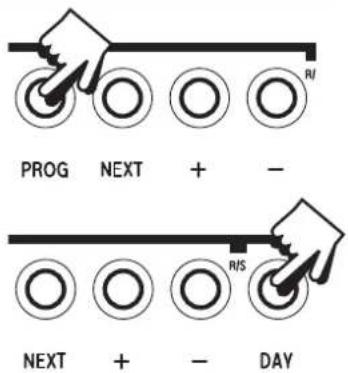

a) Drücken Sie PROG, bis Ereignis 1 blinkt und drücken Sie dann DAY, um vom aktuellen Tag zu TAG 1 zu wechseln.

b) Zeit und Temperatur werden wie folgt geändert:

i) Verwenden Sie zur Änderung der Zeit die Tasten + und – (gedrückt halten zur Änderung in 10-Minuten-Abständen).

ii) Verwenden Sie zur Änderung der Temperatur in Abständen von 0,5°C (1°F) die Tasten ▲ und ▼.

iii) Drücken Sie auf NEXT, um zum nächsten Ereignis vorzurücken.

iv) Wiederholen Sie die Arbeitsschritte i,ii und iii oben für die Ereignisse 2,3,4,5 & 6.

c) Drücken Sie auf DAY, wenn alle sechs Ereignisse korrekt sind, um Ereignisse für TAG 2 zu programmieren.

(Falls Sie die Programmierung für den vorherigen Tag übernehmen möchten, drücken Sie einfach auf COPY).

d) Wiederholen Sie die Arbeitsschritte b und c für die Programmierung (oder das Kopieren) von Ereignissen der Tage 3, 4, 5, 6 & 7.

Um in den RUN-Modus zurückzukehren - drücken Sie PROG, bis der Doppelpunkt in der Anzeige blinkt.

(Einstellungen für Ereignisse an den Wochentagen - 1 bis 5 - und Einstellungen für Ereignisse am Wochenende - 6 und 7)

☐ Drücken Sie PROG, bis Ereignis 1 blinkt und drücken Sie dann DAY, bis Tag 1-5 angezeigt wird.
☐ Wiederholen Sie zur Programmierung von Zeiten und Temperaturen für Wochentage die Arbeitsschritte b und c (siehe 7-Tage-Modus).
☐ Drücken Sie DAY, um Ereignisse für das Wochenendezu programmieren (TAG6-7) oder drücken Sie COPY zur Wiederholung des Wochentagprogramms.

Um in den RUN-Modus zurückzukehren - drücken Sie PROG, bis der Doppelpunkt in der Anzeige blinkt.

2.0 Weitere Einstellmöglichkeiten 2.1 In den Thermostat-Modus zurückkehren

Der TP7000 kann so eingestellt werden, dass er -anstatt einem eingestellten Programm zu folgen- eine vom Benutzer gewählte konstante Temperatur regelt.

Halten Sie ▲ und ▼ gleichzeitig gedrückt, bis die Anzeige zu einem blinkenden Strich und der voreingestellten Temperatur zurückkehrt (8°C).

Drücken Sie zur Änderung der Temperatur ▲ und ▼.

HINWEIS: Das Gerät verbleibt im Thermostat-Modus bis die Tasten ▲ und ▼ erneut gleichzeitig gedrückt werden.

2.2 Programmierung des Ferien-Modus

(während

des

Thermostat-Modus)

Der TP7000 kann die Temperatur konstant niedrig halten, während Sie in den Ferien sind, und kehrt nach einer bestimmten Anzahl von Tagen (maximal 99 Tage) zu den programmierten Einstellungen zurück.

(Falls Sie noch nicht im Thermostat-Modus sind, halten Sie ▲ und ▼ gleichzeitig gedrückt, bis die Anzeige zu einem blinkenden Strich und der voreingestellten Temperatur zurückkehrt (8 °C).

Drücken Sie DAY (es wird ein Koffersymbol und :00 angezeigt).

Drücken Sie + und - zur Eingabe der Anzahl von Ferientagen (max. 99).

Verwenden Sie die Tasten ▲ und ▼, um die konstante Temperatur, falls erforderlich, zu ändern.

Nach Ablauf der eingestellten Anzahl von Tagen kehrt das Gerät in den Normalbetrieb zurück und regelt gemäß der eingestellten Programme.

2.3 Manuelle Eingriff smöglichkeit

Unter bestimmten Umständen kann es erforderlich werden den üblichen Heizzyklus zu ändern, z. B. bei ungewöhnlich kaltem Wetter. Der TP 7000 verfügt über mehrere hilfreiche Möglichkeiten für den manuellen Eingriff, die ohne Auswirkungen auf die Thermostatprogrammierung gewählt werden können.

□ Zur kurzzeitigen Erhöhung oder Senkung der programmierten Temperatur.
– drücken Sie zur Erhöhung oder Senkung der Temperatur ▲ oder ▼.

☐ Ereignis 1 (z.B. 06:30, 20 °C) auf den ganzen Tag ausdehnen (so dass die Heizung ganztägig bei einer konstanten Temperatur läuft)).

- drücken Sie die Taste einmal wie dargestellt.

☐ Zur Ausdehnung der aktuell eingestellten Temperatur um 1, 2 oder 3 Stunden

- drücken Sie die Taste einmal für eine Verlängerung um 1 Stunde, 2 mal zur Verlängerung um 2 Stunden, 3 mal zur Verlängerung um 3 Stunden und 4 mal zur Aufhebung der Übersteuerung.

☐ Änderung der Haupt-LCD-Anzeige, um Zeit oder tatsächliche Raumtemperatur anzuzeigen.

- drücken Sie gleichzeitig NEXT und COPY.

Batteriewechsel (nicht TP7000M)

Die Lebensdauer der Batterien beträgt mindestens 2 Jahre. Bei niedriger Batterieleistung blinkt das entsprechende Symbol auf dem LCD. Sie haben für den Batteriewechsel 15 Tage Zeit. Verwenden Sie stets hochwertige Alkalibatterien Typ AA LR6.
