HC6000 - Thermostat DANFOSS - Kostenlose Bedienungsanleitung

Produkttyp	Thermostat
Marke	Danfoss
Modell	HC6000
Abmessungen (L x H x T)	86 x 86 x 30 mm
Gewicht	200 g
Stromversorgung	230 V AC oder 2 AA-Batterien (je nach Version)
Displaytyp	Hintergrundbeleuchtetes LCD-Display
Programmierung	Wöchentlich, bis zu 4 Zeiträume pro Tag
Regelung	PID (Proportional, Integral, Differential)
Solltemperatur	5 °C bis 35 °C
Urlaubsfunktion	Ja, einstellbarer Abwesenheitsmodus
Kindersicherung	Ja, Schutz vor Bedienfehlern
Fenster-offen-Erkennung	Ja, vorübergehende Abschaltung der Heizung
Relaisausgang	Potenzialfreier Kontakt, 230 V / 10 A max
Temperatursensor	Integriert, Genauigkeit ±0,5 °C
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel verwenden.
Sicherheit	Sicherheitsabschaltung bei Überhitzung, Kurzschlussschutz
Ersatzteile und Reparierbarkeit	Batterien, Wandhalterung, Befestigungsschrauben. Reparatur durch autorisierten Fachmann möglich.
Allgemeine Informationen	2 Jahre Garantie. CE-Zertifizierung. Hergestellt in Dänemark.

Häufig gestellte Fragen - HC6000 DANFOSS

Wie installiere ich das Thermostat HC6000?

Schalten Sie vor der Installation die Stromversorgung aus. Befestigen Sie die Wandhalterung mit den mitgelieferten Schrauben. Schließen Sie die Drähte gemäß dem Schaltplan in der Anleitung an. Setzen Sie das Thermostat auf die Halterung und schalten Sie die Stromversorgung wieder ein.

Wie programmiere ich die Heizzeiten?

Drücken Sie die Taste Menü, um zu den Einstellungen zu gelangen. Wählen Sie Programmierung und legen Sie die Zeiträume (Morgen, Tag, Abend, Nacht) für jeden Wochentag fest. Bestätigen Sie mit OK.

Was tun, wenn das Display nichts anzeigt?

Überprüfen Sie die Stromversorgung: Wenn das Thermostat mit Batterien betrieben wird, ersetzen Sie die Batterien (Typ AA). Bei Netzbetrieb überprüfen Sie den Schutzschalter. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie aktiviere ich den Urlaubsmodus?

Wählen Sie im Hauptmenü Urlaub. Stellen Sie die reduzierte Temperatur (z.B. 15°C) und die Dauer Ihrer Abwesenheit ein. Das Thermostat kehrt am Ende des Zeitraums automatisch in den Normalmodus zurück.

Die Heizung schaltet nicht ab, was tun?

Überprüfen Sie, ob die Solltemperatur nicht zu hoch eingestellt ist. Stellen Sie sicher, dass die Funktion Fenster-offen-Erkennung nicht deaktiviert ist. Wenn das Problem weiterhin besteht, setzen Sie das Thermostat zurück (siehe Anleitung) oder kontaktieren Sie einen Fachmann.

Wie setze ich das Thermostat zurück?

Halten Sie die Tasten Menü und OK 5 Sekunden lang gedrückt, bis das Display blinkt. Lassen Sie los und bestätigen Sie den Reset. Alle Einstellungen werden auf die Standardwerte zurückgesetzt.

Wie genau ist der Temperatursensor?

Der integrierte Sensor hat eine Genauigkeit von ±0,5 °C. Für besseren Komfort vermeiden Sie es, das Thermostat in der Nähe einer Wärmequelle oder eines Luftzugs zu platzieren.

Kann ich das Thermostat mit einer Wärmepumpe verwenden?

Ja, das HC6000 ist mit den meisten Heizsystemen kompatibel: Heizkessel, Wärmepumpen, Fußbodenheizung. Überprüfen Sie, ob die Leistung Ihres Systems 10 A (Relais) nicht überschreitet.

Wie reinige ich das Thermostat?

Verwenden Sie ein weiches, trockenes Tuch, um das Display und das Gehäuse abzuwischen. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel. Trennen Sie das Gerät vor der Reinigung vom Stromnetz.

Wo finde ich Ersatzteile?

Ersatzteile (Wandhalterung, Batterien, Schrauben) sind bei autorisierten Danfoss-Händlern oder auf der offiziellen Website erhältlich. Für komplexe Reparaturen wenden Sie sich an einen professionellen Installateur.

BEDIENUNGSANLEITUNG HC6000 DANFOSS

Inbetriebnahme-Instruktion

Instrukcija Vartotojui

Inbetriebnahme-Instruktion 22-31

Inbetriebnahme-Instruktion

Elektronische, programmierbare Raumthermostate der Serie HC 6000 sind für den Einsatz in 4-Rohr-Systemen gedacht.

Ein HC-Raumthermostat ermöglicht die Einstellung von zwei oder vier Schaltpunkten pro Tag. Alternativ können Sie auch jeweils zwei bzw. vier Schaltpunkte für die Werktage (1-5) sowie das Wochenende (6-7) wählen.

Der Raumthermostat enthält ab Werk ein voreingestelltes, durch den Nutzer jederzeit veränderbares Programm. Außerdem können einige Einstellwerte durch den Nutzer übersteuert werden.

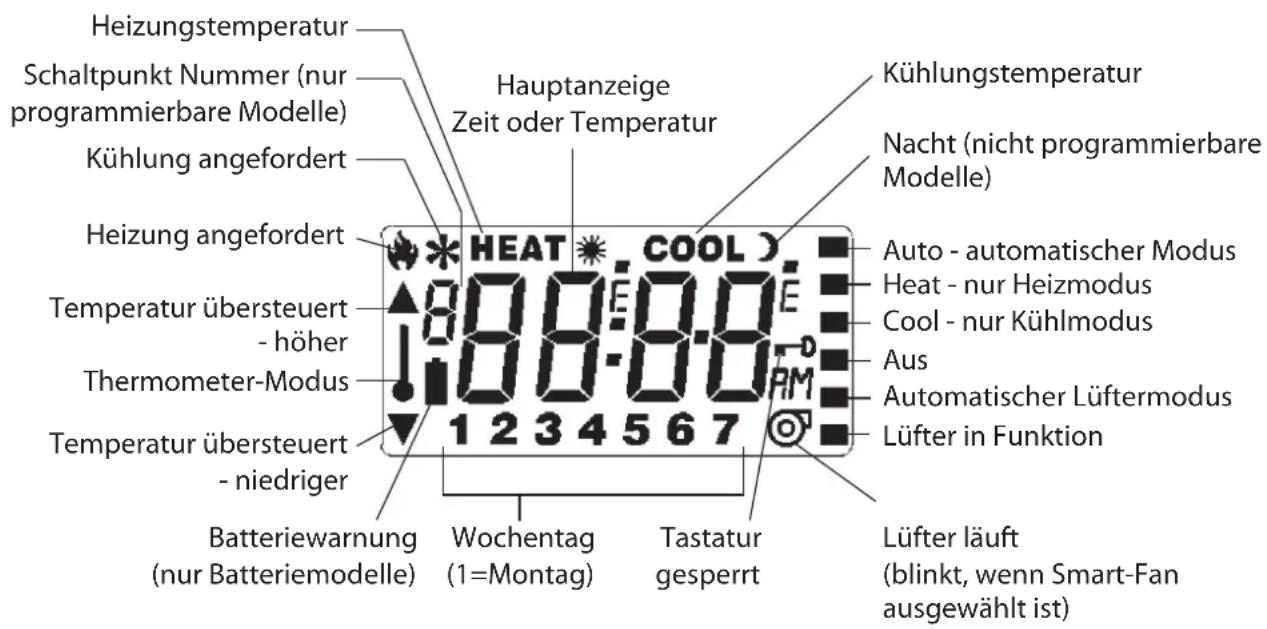

LCD Display

Bevor Sie damit beginnen, das Gerät zu programmieren, drücken Sie mit einem nicht-metallischen Objekt (z.B. Bleistift, Streichholz) auf den Reset-Knopf. Wenn beider Programmierung mehr als zwei Minuten keine Taste gedrückt wird, schaltet sich das Gerät automatisch zurück in den Ausführungsmodus. Alle vorgenommenen Änderungen werden gespeichert.

Benutzerpräferenzen

Bevor Sie mit dem Programmieren beginnen, empfehlen wir Ihnen, bestimmte Benutzerpräferenzen wie Uhrzeitanzeige und Temperaturskala einzustellen.

Uhrzeitanzeige

Drücken Sie gleichzeitig auf SELECT und ▲ und halten Sie die Tasten zwei Sekunden lang gedrückt, um die Uhrzeitanzeige zwischen AM/PM und einer 24 h-Anzeige umzuschalten. Wiederholen Sie den Schritt, um zur ursprünglichen Einstellung zurück zu gelangen.

Temperaturskala

Wenn Sie zwischen einer Temperaturanzeige auf der Celsius- und einer auf der Fahrenheitskala wählen möchten, führen Sie die folgenden Schritte aus:

1. Drücken Sie gleichzeitig auf SELECT und ▼ und halten Sie die Tasten 2 Sekunden lang gedrückt, um in den Temperaturanzeigemodus zu gelangen.

1. Drücken Sie gleichzeitig auf SELECT und FAN und halten Sie die Tasten 2 Sekunden lang gedrückt, um zwischen der Celsius- und der Fahrenheit-Anzeige umzuschalten.

1. Drücken Sie gleichzeitig auf SELECT und ▼ und halten Sie die Tasten 2 Sekunden lang gedrückt, um zur Uhrzeitanzeige zurückzukommen, die vor der Programmierung eingestellt war.

Einstellen der Uhrzeit und des Wochentags

1. Drücken Sie auf PROG, um in den Programmiermodus zu gelangen. Auf der LCD-Anzeige blinkt 12:00.

1. Drücken Sie auf die Tasten + oder -, um im AM/PM-Modus die korrekte Tageszeit einzustellen, und denken Sie daran zu überprüfen, dass die AM/PM-Einstellung korrekt ist.

1. Drücken Sie auf PROG, um den aktuellen Wochentag auszuwählen.

1. Drücken Sie wiederholt auf + oder -, bis der korrekte Wochentag angezeigt wird. Tag 7 ist Sonntag.

1. Drücken Sie wiederholt auf PROG, um zur 'Programmierung der Schaltpunkte und –temperaturen' zu gelangen.

Programmierung der Schaltpunkte und - temperaturen

Der Installateur kann den Thermostaten so einstellen, dass entweder 2 oder 4 Schaltpunkte pro Tag angeboten werden. Das Thermostat bietet eine 5-/2-Tage-Programmierung mit einem Programmbestand für die Tage 1-5 (Montag bis Freitag) und einem anderen Programmbestand für die Tage 6-7 (Samstag und Sonntag).

Wenn der Thermostat für 2 Schaltpunkte pro Tag eingerichtet wurde, können auch nur 2 Schaltpunkte programmiert werden.

Einstellen der Uhrzeit und der Temperaturschaltpunkte für die Tage 1-5.

1. Drücken Sie auf + oder –, um die Zeit für den Schaltpunkt 1 einzustellen.
2. Drücken Sie auf PROG, um zur Temperatureinstellung zu gelangen.
3. Drücken Sie auf ▲ oder ▼ um die gewünschte Temperatur im Heizbetrieb einzustellen.
4. Drücken Sie auf + oder -, um die gewünschte Temperatur im Kühlbetrieb einzustellen.

OPTIONAL: Wenn keine Heizung erforderlich ist, können Sie unter 5°C auch den Wert "Off" (Aus) wählen. Wenn keine Kühlung erforderlich ist, können Sie über 37°C den Wert "Off" (Aus) wählen.

Drücken Sie auf PROG, um zur Programmierung des Schaltpunktes 2 zu gelangen, und wiederholen Sie die angegebenen Schritte:

1. Drücken Sie auf + oder –, um die Zeit für den Schaltpunkt 2 einzustellen.
2. Drücken Sie auf PROG, um zur Temperatureinstellung zu gelangen.

1. Drücken Sie auf ▲ oder ▼ um die gewünschte Temperatur im Heizbetrieb einzustellen.
2. Drücken Sie auf + oder -, um die gewünschte Temperatur im Kühlbetrieb einzustellen.

OPTIONAL: Wenn keine Heizung erforderlich ist, können Sie unter 5°C auch den Wert "Off" (Aus) wählen. Wenn keine Kühlung erforderlich ist, können Sie über 37°C den Wert "Off" (Aus) wählen.

Drücken Sie auf PROG, um zum Schaltpunkt zu gelangen, und wiederholen Sie die Schritte 1 - 4 für die Schaltpunkte 3 und 4.

Einstellen der Uhrzeit und der Temperaturschaltpunkte für die Tage 6-7.

1. Drücken Sie wiederholt auf PROG, bis 67 an der Unterkante der Anzeige erscheint.
2. Drücken Sie auf + oder -, um die Schaltzeit einzustellen.
3. Drücken Sie auf PROG, um zur Temperatureinstellung zu gelangen.
4. Drücken Sie auf ▲ oder ▼ um die gewünschte Temperatur im Heizbetrieb einzustellen.
5. Drücken Sie auf + oder –, um die gewünschte Temperatur im Kühlbetrieb einzustellen.

OPTIONAL: Wenn keine Heizung erforderlich ist, können Sie unter 5°C auch den Wert "Off" (Aus) wählen. Wenn keine Kühlung erforderlich ist, können Sie über 37°C den Wert "Off" (Aus) wählen.

Drücken Sie auf PROG, um zur Programmierung des Schaltpunktes 2 zu gelangen, und führen Sie danach die bereits geschilderten Schritte aus, um die Schaltpunkte 2, 3 und 4 zu programmieren.

Anweisungen für den täglichen Einsatz

Der Betriebsmodus des Thermostats kann über die Taste SELECT geändert werden. Diese Thermostate werden in 4-Rohr-Systemen eingesetzt, die eine ganzjährige

Heizung und Kühlung ermöglichen. Folgende Betriebsmodi stehen zur Verfügung:

Auto (Automatischer Modus): Der Thermostat schaltet automatisch zwischen Heizung und Kühlung um, um die programmierten Temperaturen zu halten.

Heat (Nur Heizen): Der Thermostat arbeitet nur als Heizthermostat. Er schaltet die Heizung ein, wenn die Raumtemperatur unter die gewünschte Temperatur fällt.

Cool (Nur Kühlen): Der Thermostat arbeitet nur als Kühlthermostat. Er schaltet die Kühlung ein, wenn die Raumtemperatur über die gewünschte Temperatur steigt.

Off (Aus): Sowohl Heizung als auch Kühlung sind ausgeschaltet. (Im Off -Modus gibt es keinen Frostschutz.)

Auswahl des Betriebsmodus für den Thermostatlüfter über die FAN-Taste

Der Betriebsmodus des Lüfterausgangs des Thermostats kann über die Taste FAN geändert werden. Folgende Betriebsmodi stehen zur Verfügung:

Auto (Automatischer Modus): Der Lüfter läuft immer, wenn Bedarf für eine Heiz- oder Kühlvorgang besteht. Neben der Beschriftung FAN AUTO wird ein ausgefüllter Balken angezeigt, und außerdem wird bei laufendem Lüfter ein Lüftersymbol angezeigt.

On (EIN): Der Lüfter läuft ohne Unterbrechung. Neben der

Beschriftung FAN ON wird ein ausgefüllter Balken angezeigt. Außerdem wird ein Lüftersymbol angezeigt, das darauf hindeutet, dass der Lüfter läuft.

Smart-fan: Der Lüfter läuft kontinuierlich ohne Unterbrechung, schaltet aber beim letzten Schaltpunkt (4 -->1) auf Auto zurück. Neben der Beschriftung FAN ON wird ein blinkender Balken angezeigt, und außerdem wird das Lüftersymbol angezeigt.

Vorübergehende Übersteuerung der eingestellten Temperaturen

Drücken Sie entweder auf ▲ oder auf ▼, um die programmierten Temperaturen anzuzeigen. Wenn der Off-Modus ausgewählt ist, ist diese Option deaktiviert.

Erhöhen Sie dann über die Taste ▲ vorübergehend die Temperatur. Auf der LCD-Anzeige erscheint das Symbol ▲.

Oder senken Sie über die Taste ▼ vorübergehend die Temperatur. Auf der LCD-Anzeige erscheint das Symbol ▼.

Begrenzte Temperaturregelung: Das Ausmaß, in dem Sie die Temperaturwerte regeln können, kann durch den Eigentümer des Gebäudes oder durch den Installateur begrenzt worden sein.

Automatische Annullierung von Änderungen: Alle vorübergehenden Änderungen der Temperaturwerte werden beim nächsten Schaltpunkt rückgängig gemacht.

Übernahme der Wochenendeinstellungen für Wochentage

Wochenendeinstellungen für Wochentage übernehmen

Wenn Sie Wochenendprogramme vorübergehend für Wochentage kopieren möchten, drücken Sie gleichzeitig auf ▲ und ▼ und halten Sie die Tasten 2 Sekunden lang gedrückt.

Wenn Sie die Übernahme der Wochenendeinstellungen für die Wochentage rückgängig machen möchten, drücken Sie zweimal gleichzeitig auf ▲ und ▼. Es ist möglich, Wochenendprogramme an Arbeitstagen vorübergehend in den aktuellen Tag zu kopieren. Das Programm schaltet am Ende des Tages auf normalen Betrieb zurück.

Auswahl des Thermostatmodus

Programme können dauerhaft geändert werden, wenn Sie den THERMOSTAT-Modus auswählen. Dieser Modus wird verwendet, wenn feste Temperaturen über einen längeren Betriebszeitraum erforderlich sind.

D

1. Wenn Sie in den THERMOSTAT-Modus gelangen möchten, drücken Sie gleichzeitig auf ▲ und ▼, und halten Sie die Tasten 2

Sekunden lang gedrückt, um zur Funktion der Übernahme von Wochenendeinstellungen für Wochentage zu gelangen.

1. Drücken Sie ein zweites Mal gleichzeitig auf ▲ und ▼, und halten Sie die Tasten 2 Sekunden lang gedrückt, um in den

THERMOSTAT-Modus zu gelangen. Die Standardeinstellung ist 'Heat only' (Nur Heizen).

1. Wenn Sie sich im THERMOSTAT-Modus befinden, können Sie die gewünschten Temperaturen im Heiz- und Kühlbetrieb sowie den Betriebsmodus des Thermostats auswählen.

Im Anschluss finden Sie weitere Informationen:

1. Drücken Sie auf ▲ oder ▼, um die gewünschte Temperatur für den Heizbetrieb auszuwählen.

2. Drücken Sie auf SELECT, um den COOL-Modus (Nur Kühlen) auszuwählen, und drücken Sie auf ▲ oder ▼, um die gewünschte Temperatur für den Kühlbetrieb auszuwählen.

1. Drücken Sie erneut zweimal auf SELECT, um zurück in den AUTO-Modus zu gelangen. Der Thermostat bedient nun sowohl Heizung als

auch Kühlung, um die eingestellten Temperaturen zu halten.

1. Sollte 'Nur Heizen' oder 'Nur Kühlen' gewünscht sein, wählen Sie den entsprechenden Modus über die Taste SELECT aus.

2. Wenn der Betriebsmodus OFF gewünscht ist, wählen Sie 'Off' über die Taste SELECT.

Bitte beachten Sie: Im OFF-Modus gibt es keinen Frostschutz.

Sie können den THERMOSTAT-Modus jederzeit verlassen. Drücken Sie dazu gleichzeitig auf ▲ und ▼, und halten Sie die Tasten 2 Sekunden lang gedrückt. Dadurch kehrt das Gerät in den normalen Ausführungsmodus zurück.

Anzeige der Raumtemperatur

Wenn Sie in den Thermometermodus gelangen möchten, um die aktuelle Raumtemperatur anzuzeigen, drücken Sie gleichzeitig auf

SELECT und auf ▼, und halten Sie die Tasten 2 Sekunden lang gedrückt. Wenn Sie zur Uhrzeitanzeige zurückkehren möchten, wiederholen Sie diesen Vorgang.

Das Gerät kehrt zur Uhrzeitanzeige zurück, nachdem es in den Programmiermodus oder in den erweiterten Programmiermodus gelangt ist.

Wenn sich das Gerät im Thermometermodus befindet, und wenn eine Reihe von Balken blinkt, übersteigt die gemessene Temperatur das Anzeigelimit.

Auswahl der Lüfterdrehzahleinstellung

Verwenden Sie den Schieberegler, um die gewünschte Lüfterdrehzahl einzustellen.

Zurücksetzen des Thermostatspeichers

Thermostat auf die Werkseinstellungen zurücksetzen

Dies sollte nur durchgeführt werden, wenn der Thermostat fehlerhaft arbeitet, z.B. in Folge einer elektromagnetischen Störung aufgrund eines Gewitters.

Wenn Sie die Uhr zurücksetzen und den Mikroprozessor des Thermostats neu starten möchten, drücken Sie auf den RESET-Knopf. Danach muss der Thermostat neu programmiert werden.
