BEDIENUNGSANLEITUNG living connect DANFOSS
Danke für den Kauf eines Danfoss Produkts
- Systemüberblick ....18
- Überblick - Anzeige und Tasten 18
- Installation - Schritt für Schritt ......19
3.1 Vorbereitung....19
3.2 living connect® installieren ....19
3.3 Danfoss Link™ CC konfigurieren ....20
3.4 Mit Danfoss Link™ CC verbinden .....22
- Einstellungen....23
4.1 Re-Installation/Installation nach Demon-tage 23
4.2 Die Verbindung prüfen 23
4.3 Anpassung an Heizkörper und Raum .....24
4.4 Auf Werkseinstellungen zurücksetzen .....24
4.5 Technische Daten ....25
- Sicherheitsvorkehrungen 26
- Demontage living connect ® 26
- Entsorgung ......26
Bedienungsanleitung ......27
1. Systemüberblick
living connect® ist ein elektronischer Heizkörperthermostat zur Raumtemperaturregelung. Die Steuerung erfolgt über das Zentralgerät „Danfoss Link™ CC“. Dieses kann auch für elektrische oder Warmwasser-Fußbodenheizungen sowie Ein-Ausschalt-Relais eingesetzt werden.

Weitere Informationen finden Sie in den jeweiligen Bedienungsanleitungen für Danfoss Link™ CC und eventuell angeschlossener Komponenten wie Fußbodenheizungsregler oder Raumtemperaturfühler Danfoss Link™ RS.

living connect® nutzt die Drahtlos-Technologie Z-Wave. Weitere Informationen siehe www.danfoss.com/living.
2. Überblick - Anzeige und Tasten
Siehe Seite 28.
3. Installation - Schritt für Schritt
3.1 Vorbereitung
living connect® wird mit Adaptern für Danfoss RA-Ventile und Ventile mit M30X1,5 Anschluss (K), zwei Alkaline AA-Batterien sowie einem 2 mm Inbus-
Die Batterieabdeckung abnehmen und die beiden Batterien einlegen.
Sicherstellen, dass die Batterien korrekt eingelegt werden. 77 blinkt nun in der

Anzeige. Ist dies nicht der Fall, siehe Kapitel 4.1.
„Re-Installation/Installation nach Demontage“ auf der Seite 23.
3.2 living connect® installieren
| 1. Mit der Montage des Adapters beginnen. | ![]() | ![]() |
| 2. Einen RA-Adapter mithilfe des Inbusschlüssels festziehen. Einen K-Adapter von Hand (max. 5 Nm) festziehen. | ![]() | ![]() |
| 3. Den Thermostat auf den Adapter schrauben und handfest (max. 5 Nm) anziehen. | ![]() | |
| 4. ca. 3 Sekunden lang gedrückt halten, um den Thermostat zu fixieren. | ||
3. Installation - Schritt für Schritt
3.3 Danfoss Link™ CC konfigurieren
Aus praktischen Gründen empfiehlt sich der Anschluss des Danfoss Link™ CC an das als Zubehör erhältliche Batterieteil (014G0252). Damit ist das Gerät für die Erstinbetriebnahme und Anmeldung anzuschließen- der Komponenten, die in einem Abstand von 1,5 m vorgenommen werden, mobil einsetzbar. Sofern Ihnen dieses Batterieteil nicht zur Verfügung steht, müssten Sie das Gerät während der gesamten Programmierung dauerhaft mit Spannung versorgen.
Die Frontabdeckung des Danfoss Link™ CC vorsichtig, beginnend mit den unteren Ecken, abhebeln. Mit einem Kugelschreiber die Setuptaste ca. drei Sekunden lang gedrückt halten, um das Installationsmenü zu starten (die Initialisierungsphase kann einige Minuten dauern).

Für Hilfe auf das ? in der unteren rechten Ecke drücken.
Informationen zur Installation erhalten Sie auch unter www.danfoss.com/living.
3. Installation - Schritt für Schritt
- Die Räume, in denen die Heizkörperthermostate eingebaut wurden, konfigurieren.
- Einen neuen Raum hinzufügen.

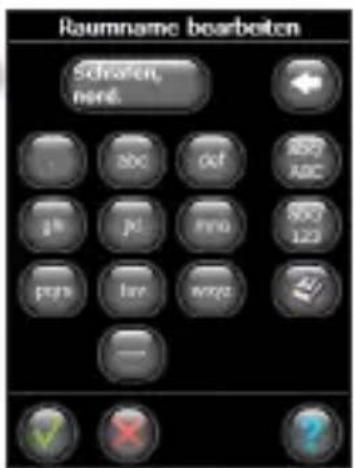

- Den Namen des Raumes bearbeiten oder eingeben. Zum Bestätigen drücken.
Hinweis – eine Liste mit gebräuchlichen Raumnamen finden Sie mithilfe dieser Schaltfläche


UK
DE
DK
NL



3. Installation - Schritt für Schritt
3.4 Mit Danfoss Link™ CC verbinden
Jede Komponente muss mit dem Danfoss Link™ CC verbunden sein. Das geht am besten, wenn man mit dem empfohlenen, mit Danfoss Link™ CC verbundenen Batterieteil (014G0262), neben der anzuschließenden Komponente steht (Abstand max. 1,5 m).
- Das Menü „Raum konfigurieren“ wiro Wählen Sie „Raumgeräte“.
- Wählen Sie „Gerät hinzufügen“.
- Drücken Sie auf Registrierung beginnen, dann auf am Thermostat.
- Wiederholen Sie den Vorgang für jedes Gerät.
- Führen Sie einen Netzwerktest durch, nachdem alle Geräte registriert und der Danfoss Link™ in seine endgültige Position gebracht wurden (siehe separates Danfoss Link™ CC Handbuch).

4. Einstellungen
4.1 Re-Installation/Installation nach Demontage
Wenn ein Thermostat nach einer Demontage wieder montiert werden soll, muss immer der Installationsmodus aktiviert werden, um eine Beschädigung des Thermostates zu vermeiden.
Zum Aktivieren des Installationsmodus:
Drücken Sie bis 177 angezeigt wird.
Drücken Sie, um die Spindel zurückzubewegen.
177 blinkt nun.
Installieren Sie den Thermostat auf das Ventilgehäuse.
Drücken Sie ca. 3 Sekunden lang, um die Montage zu beenden.
Informationen zur Demontage finden Sie in Abschnitt 6.

4.2 Die Verbindung prüfen
Drücken Sie mindestens 3 Sekunden lang, bis 171 angezeigt wird.
Drücken Sie bis Langezeigt wird.
Drücken Sie, um die Verbindung herzustellen.
Sobald die Verbindung hergestellt ist, wird LI ausgeblendet.
Wenn keine Verbindung hergestellt werden kann, blinken die Symbole Alarm und Antenne gleichzeitig. Weitere Informationen unter „Fehlerbeseitigung“ unter www.danfoss.com/living


4. Einstellungen
4.3 Anpassung an Heizkörper und Raum
Jeder Raum hat eine gewisse Wärmeträgheit.
Um eine eventuell vorhandene Unter- oder
Überdimensionierung der Heizkörper und der Heizkörperleistung auszugleichen, kann eine Kompen-
sation über das Gerät erforderlich werden.
Bei Überdimensionierung wird die Werks-einstellung P2 auf P3 verändert, bei Unter-dimensionierung auf P1*.
Drücken Sie mindestens 3 Sekunden, bis 171 angezeigt wird.
Drücken Sie, bis PB angezeigt wird.
Drücken Sie
Wählen Sie P1, P2 oder P3 mithilfe der Pfeiltasten und beenden Sie mit

*Die Regulierungshäufigkeit für P1, P2 und P3 variiert, um die Über- bzw. Unterdimensionierung des Heizkörpers zu kompensieren.
4.4 Auf Werkseinstellungen zurücksetzen
Die Batterieabdeckung abnehmen und eine Batterie entnehmen. Warten, bis das Display erlischt, dann gedrückt halten, Batterie einsetzen und loslassen, sobald das Display vollständig zu sehen ist.
Danfoss Link™ CC zeigt nun „Gerät entfernt“ an. Drücken Sie OK.
Beachten Sie: Es wird empfohlen, den Thermostat auf die Werkseinstellungen zurückzusetzen, wenn er in einem anderen Raum montiert wird. Der Thermostat wird zurückgesetzt und vom Danfoss Link TM CC getrennt.
4. Einstellungen
4.5 Technische Daten
| Typ Elektromechanisch | |
| Softwareklasse A | |
| Sicherheitsklasse Typ 1 | |
| Empfohlener Einsatzzweck Wohnungen | |
| Fensteröffnungserkennung Ja | |
| Synchronisierung Alle 5 Minuten | |
| Mechanische Belastbarkeit | 70 N (max. Druck vom Ventil) |
| Maximale Wassertemperatur | 90°C |
| Bewegungsart Linear | |
| Batterielebensdauer 2 Jahre | |
| Spindelbewegung 2-3 mm am Ventil | |
| Maximale Verlängerung 4,5 mm | |
| Frequenz Temperaturmessung jede Minute | |
| Anpassungsgeschwindigkeit 1 mm/s | |
| Spannungsversorgung 2 x 1,5 V AA Alkaline, Klasse III (SELV) | |
| Leistungsaufnahme Standby 3 mW, Aktiv 1,2 W | |
| Umgebungstemperatur 0° bis 40°C | |
| Temperaturbereich Transport | -20 bis 65°C |
| Regelbereich | 4 bis 28°C |
| Abmessungen (mm) Länge: 91 ∅: 51 (RA) | |
| Kugeldruckprüfung | 75°C |
| Gewicht | 177 g |
| Übertragungsfrequenz Drahtlose Z-Wave Kommunikation/868,42 MHz | |
| Schutzklasse* | IP20 |
*Der Thermostat ist nicht geeignet für den Einsatz in Gefahrenumgebungen oder in Umgebungen, in denen er Wasser ausgesetzt ist.
5. Sicherheitsvorkehrungen
Der Thermostat ist nicht für Kinder geeignet und darf nicht als Spielzeug verwendet werden.
Bitte entsorgen Sie Verpackungsmaterialien entsprechend den lokalen Bestimmungen und stellen Sie sicher, dass alle Verpackungen für Kinder unzugänglich aufbewahrt werden, um die Möglichkeit von Verletzungen auszuschließen.
Den Thermostat nicht auseinanderen bauen, er enthält keine vom Benutzer zu wartenden Teile. Informieren Sie im Bedarfsfall Ihren Installateur.
6. Demontage living connect®
Zum Demontieren des Thermostats ein geeignetes Werkzeug, z.B. Inbusschlüssel, in die Bohrung im Batteriefach und in eine in dem dahinterliegenden schwarzen Ring stecken. Mit dem in der Position verbleibenden Werkzeug den gesamten Thermostat gegen den Uhrzeigersinn drehen, bis er komplett abgeschraubt ist.
Vor der Demontage muss sich der Thermostat im Installationsmodus befinden.

Informationen zum Installationsmodus in Abschnitt 4.1.
7. Entsorgung
Der Thermostat muss als Elektronikschrott entsorgt werden.

Bedienungsanleitung für living connect®
Inhalt
- Systemüberblick ......27
- Überblick - Anzeige und Tasten ......28
- Batterien wechseln 28
- Temperatursteuerung und -anpassung 29
- Fehlerbeseitigung ......29
UK
DE
DK
NL
1. Systemüberblick
Siehe Seite 18.
2. Überblick - Anzeige und Tasten
UK
DE
DK
NL
Batterie-Symbol Temperature- einstellwert
Netzwerk- verbindung Alarm
Verriegelung Frost- schutz


Tasten zur Navigation im Menü und zum Anpassen der Temperatur.

e zur Menüauswahl und zur Bestätigung der Auswahl.
3. Batterien wechseln
Wenn die Batterien fast leer sind, blinken die Symbole für Alarm und Batterie gleichzeitig.
Wenn die Batterien komplett leer sind, schaltet das System automatisch auf den Frostschutzmodus.
Wiederaufladbare Batterien dürfen nicht verwendet werden.
Hinweis. Bitte nur 1,5 V AA Alkaline Batterien verwenden.
Die Batterieabdeckung abnehmen und zwei Batterien einlegen.
Sicherstellen, dass diese korrekt eingelegt werden.
4. Temperatursteuerung und -anpassung
Die Temperatur wird normalerweise via Danfoss Link™ CC gesteuert, 18 kann aber jederzeit mithilfe der Tasten am Thermostat geändert werden. Wenn dies geschehen ist, sendet der Thermostat eine Meldung an Danfoss Link™ CC, der dann eventuell in diesem Raum vorhandene weitere Thermostate synchronisiert. Die Änderung bleibt lediglich bis zur nächsten programmierten Periode wirksam.

Drücken Sie

Ändern der Temperatur.
5. Fehlerbeseitigung
| Fehlercode Fehler | |
| E1 Ausfall Transmitter. Benachrichtigen Sie Ihren Installateur (mit Angabe des Fehlercodes E1). | |
| E2 Fehlfunktion Temperatursensor. Benachrichtigen Sie Ihren Installateur (mit Angabe des Fehlercodes E2). | |
| E3 Fehlfunktion Temperatursensor. Benachrichtigen Sie Ihren Installateur (mit Angabe des Fehlercodes E3). | |
| Symbole Alarm und Antenne blinken gleichzeitig. | Keine Verbindung zu Danfoss LinkTM CC. Folgen Sie den Anweisungen auf www.danfoss.com/living. |
