BEDIENUNGSANLEITUNG RT52 DANFOSS

Installationsanweisungen Inbetriebnahme-Instruktion

Dieses Produkt darf nur von einem qualifi zierten Elektriker oder Heizungsinstallateur und gemäß den aktuellen IEEE-Bestimmungen installiert werden.

Technische Daten

Technische Daten RT51/52 RT51/52-RF
Stromversorgung 2 x AA / MN1500 Batteren alkaline
Zeitgenauigkeit 1 Minute, für Batteriewechsel
Schaltkontakt	Umschaltkontakt,potentialfrei, SPDT Type 1B	nicht zutreff end
Schaltleistung 3(1)A, 10-230Vac nicht zutreff end
Übertragungsfrequenz nicht zutreff end	433.92 MHz
Reichweite des Senders (siehenachfolgenden Hinweis)	nicht zutreff end	30m max
Temperaturbereich	5-30°C
Abmessungen (B x H x T)	110 x 88 x 28 mm
Bauart	EN60730-2-9 (EN300220 : RF)
Nennimpulsspannung	2.5Kv
Verformbarkeit unter Druck	75°C
Emissionswerte	Grad 2
Temperaturgenauigkeit	±1°C

Wichtiger Hinweis RF: Achten Sie darauf, dass sich keine größeren Metallobjekte wie Boilergehäuse oder andere große Geräte zwischen Thermostat und Empfänger befinden, da ansonsten die Kommunikation zwischen dem Thermostat und dem Empfänger der Signale gestört werden kann.

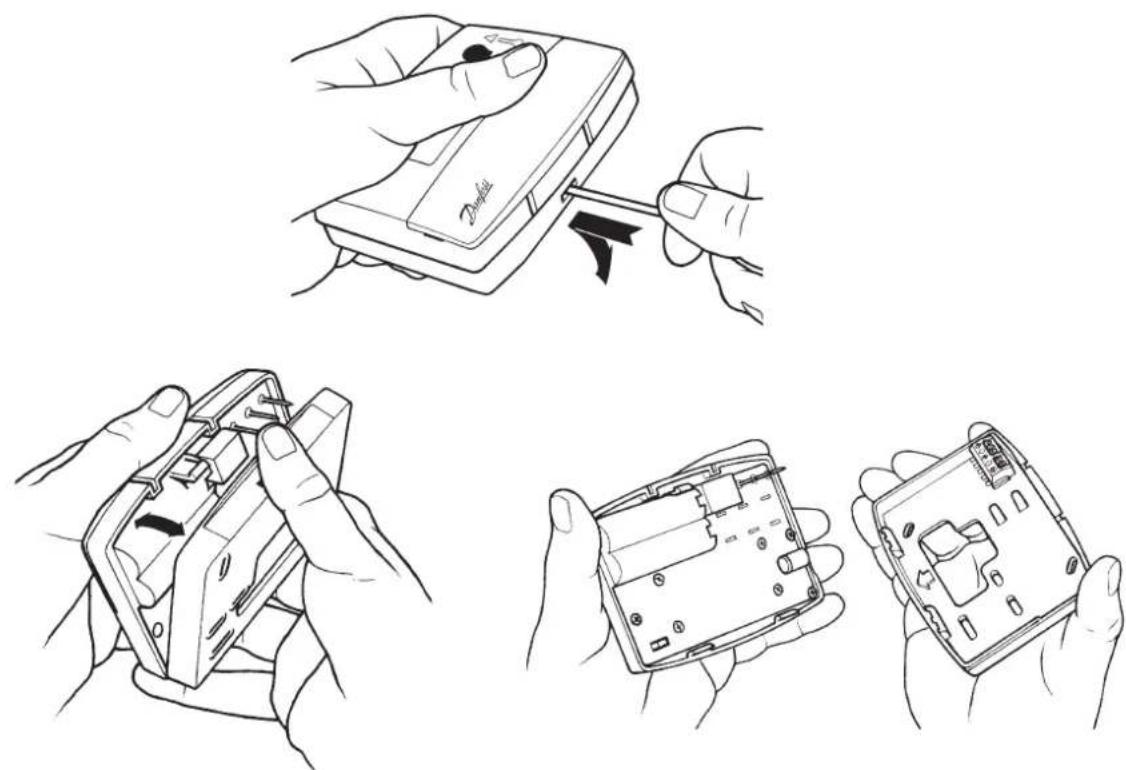

Entfernen Sie zuerst die Wandplatte auf der Geräterückseite.

Es müssen folgende Abstände eingehalten werden: Von der linken oberen Ecke der Wandplatte mindestens 140mm nach rechts, 15 mm nach links, 30 mm nach oben und 100 mm nach unten, um das Einsteckmodul einzubauen.

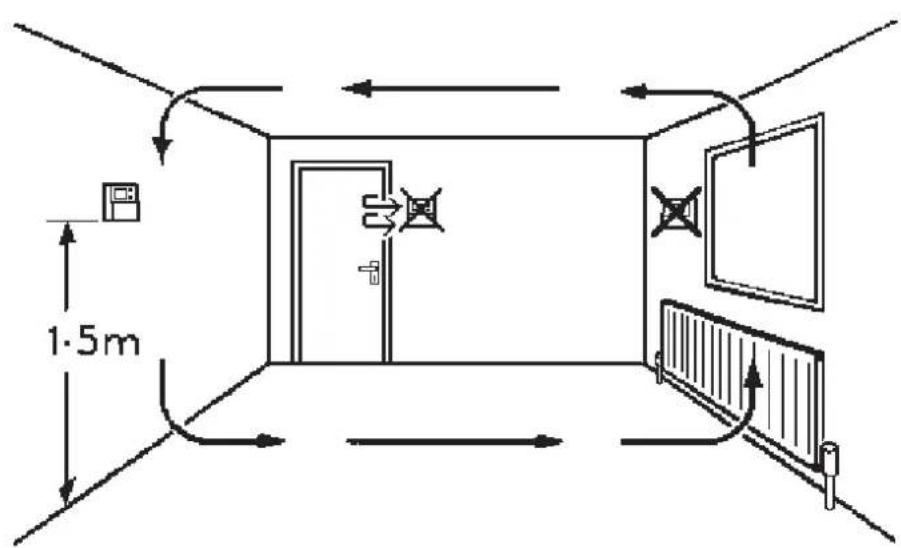

1·5m

☐ Vor dem Anbringen muss das Gerät auf EIN/AUS oder zeitproportionalen Regelmodus eingestellt sein (siehe unten).

1) EIN/AUS - Heizgerät schaltet ein, wenn die tatsächliche Temperatur unter der eingestellten Temperatur liegt und AUS, wenn sie darüber liegt.
2) Zeitproportional (Chrono) – Energiesparfunktion, bei der das Heizgerät in regelmäßigen Intervallen anspricht, um eine eingestellte Temperatur zu halten und eine konstante Umgebungstemperatur für den Benutzer zu erreichen.

! Verschiedene bereits vorhandene Thermostate haben einen angeschlossenen Nullleiter oder Masseleiter. Dieser werden vom RT51/52 nicht benötigt und dürfen NICHT an eine der Anschlussklemmen des RT51/52 angeschlossen werden. Diese sollten vielmehr abisoliert und in der Aussparung auf der Rückseite des RT51/52 untergebracht werden.

Verdrahtung der Empfangseinheit RX (nur RF-Modelle)

RX1

ELEKTRONIK N L 1 2 3 4 COM ZONE ZONE 1 EIN 1 AUS

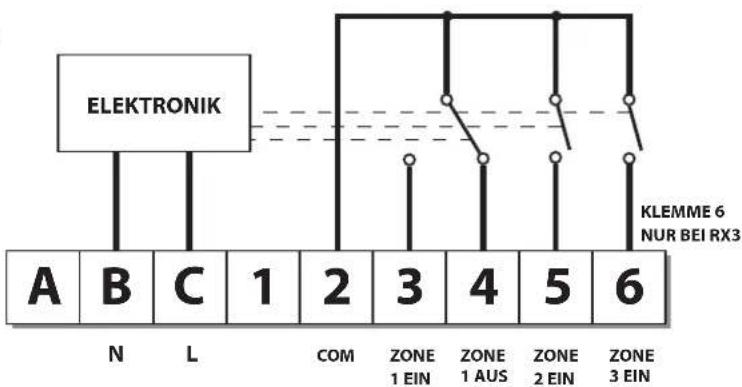

RX2 und RX3

ELEKTRONIK A B C 1 2 3 4 5 6 N L COM ZONE 1 EIN ZONE 1 AUS ZONE 2 EIN ZONE 3 EIN KLEMME 6 NUR BEI RX3

Hinweis: Bei Systemen, die per Netzspannung betrieben werden, Anschlussklemme (2) an stromführende Leitung (L) anschließen (brücken).

Wurde das Thermostat zusammen mit dem Receiver in einem kombinierten Paket geliefert ist dieses eine Einheit und die Einstellung/Programmierung erfolgte bereits im Werk (Nur RX1-Modelle).

Befolgen Sie zur Frequenzabgleichung des RX-Empfängers auf das Thermostatsignal unten aufgeführte Schritte 1 bis 5.

1. RT51/52-RF

Das Gerät wird durch eine 2-minütige Entnahme der Batterien zurückgesetzt. Anschließend Batterien wieder einsetzen.

1. Die Tasten V und + für 3 Sekunden gedrückt halten (RT51/52 sendet jetzt eigenes Signal für die Dauer von 5 Minuten ohne Unterbrechung).
2. RX1 - Die Tasten PROG und CH1 3 Sekunden gedrückt halten, bis das grüne Licht einmal aufl euchtet.

4. RX2 (falls zutreff end)

Stat 1 – Schritte 1-3 ausführen.

Stat 2 - 5 Minuten warten, dann Schritte 1-2 für einen weiteren Thermostaten ausführen und PROG und CH2 auf RX2 drücken.

d 24.5°C PROG x1

Danfoss RX3 PROG CH1 CH2 CH3

RX3 (falls zutreff end)

Stat 1 - Schritte 1-3 ausführen.

Stat 2 - 5 Minuten warten, dann Schritte 1-2 für einen weiteren Thermostaten ausführen und PROG und CH2 auf RX3 drücken.

Stat 3 - 5 Minuten warten, dann Schritte 1-2 für einen weiteren Thermostaten für einen weiteren Thermostaten ausführen und PROG und CH3 auf RX3 drücken.

5. RT51/52-RF

Zur Auswahl der Temperatur V oder Λ drücken. Das Gerät schaltet auf Betriebsmodus um.

Benutzeranweisungen

Der Raumthermostat

RT51

Der RT51 ist ein einfach zu bedienender Thermostat, bei dem Temperaturen für jeweils tagsüber und nachts programmmiert werden können. Durch Drücken von 2 Tasten kann zwischen den beiden Einstellungen gewählt werden.

RT52

Der RT52 verfügt zusätzlich zu den Funktionen des RT51 über eine eingebaute Zeitschaltuhr, die den Thermostat zu einer von Ihnen vorgegebenen Zeit auf Tagestemperatur umschaltet.

Drahtlose RF-Versionen

Beide Modelle werden auch als drahtlose Versionen unter den Bezeichnungen RT51-RF und RT52-RF angeboten und verfügen über die selben Funktionen wie die Modelle mit Kabelführung.

Jeder Thermostat kommuniziert mit einem RX-Empfänger, der in einer Entfernung von bis zu 30 m positioniert werden kann.

Ablesen des Displays

TAG-Modus d 20.022° Tatsächliche Raumtemperatur Erforderliche Raumtemperatur NACHT-Modus n 20.022° Die Raumtemperatur ist niedriger als die gewünschte Temperatur. Der Thermostat schaltet deshalb ein und veranlasst den Heizmodus.

Bevor Sie beginnen

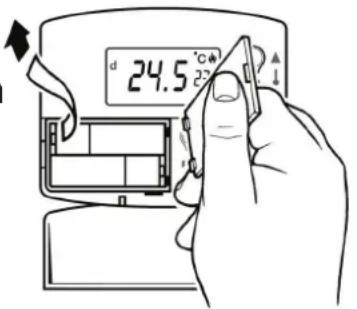

Für ein Zurücksetzen des Geräts ist die Klappe auf der Vorderseite des Programmiermoduls zu öffnen. Entnehmen Sie die Batterien und setzen Sie diese nach ca. 2 Minuten wieder ein.

Das Display schaltet automatisch auf TAG-Modus um (d wird oben links auf dem Display angezeigt) und zeigt die tatsächliche Temperatur in grossen Zeichen und die gewünschte Temperatur in kleineren Zeichen an.

d 24.5 °C 23°

d 20.0°C ↓

Einstellen der TAG- und NACHT-Temperaturen

Tagestemperatur

Verwenden Sie die Tasten ▲ und ▼, bis die gewünschte TAGESTEMPERATUR angezeigt wird.

Nacht- (Absenk-) Temperatur

Wählen Sie durch gleichzeitiges einmaliges Drücken der Tasten ▲ und ▼ den NACHT-Modus (n wird auf dem Display oben links angezeigt).

Verwenden Sie die Tasten ▲ oder ▼ bis die erforderliche NACHT- (Absenk-)

Temperatur angezeigt wird (zwischen 5-30°C oder AUS).

Durch gleichzeitiges einmaliges Drücken der Tasten ▲ und ▼ kann je nach Bedarf zwischen TAG- (d) und NACHT- (n) Modus gewechselt werden.

x1

Nur RT52/52-RF

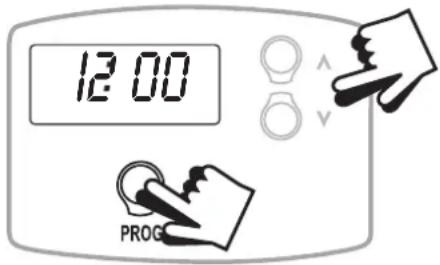

Einstellen der Uhr

Drücken Sie einmal die Taste PROG.

Verwenden Sie die Tasten ▲ oder ▼, bis die korrekte UHRZEIT angezeigt wird.

Einstellen der Uhrzeit für den Wechsel auf Tagbetrieb

Drücken Sie wieder die Taste PROG.

Verwenden Sie die Tasten ▲ und ▼, bis die korrekte UHRZEIT angezeigt wird.

Drücken Sie erneut PROG, um zum RUN-Modus zurückzukehren.

Das Gerät steuert jetzt Ihre Heizung zu den von Ihnen eingestellten Temperaturen.

Batteriewechsel

☐ Bei niedrigem Ladezustand der Batterie erscheint ein entsprechendes Symbol auf der LCD-Anzeige.
☐ Sie haben für den Batteriewechsel 15 Tage Zeit, bevor das Gerät abschaltet.
☐ Beim Batteriewechsel müssen die verbrauchten Batterien und die neuen Batterien innerhalb von 1 MINUTE entnommen und eingesetzt werden, da ansonsten der Programmspeicher gelöscht wird.

20.0 22°

d 24.5°C F

WICHTIG: Verwenden Sie immer hochwertige Alkalibatterien Typ AA LR6.

Hinweis: Falls die Anzeige bei normalem Betrieb ausfällt müssen die Batterien gewechselt, das Gerät zurückgesetzt und Zeit und Programme neu eingestellt werden.
