Tipo de producto	Termostato ambiente programable
Marca	Danfoss
Modelo	RT52
Dimensiones (An x Al x Pr)	110 x 88 x 28 mm
Alimentación	2 pilas alcalinas AA (LR6)
Rango de temperatura	5 a 30 °C
Precisión de la temperatura	±1 °C
Tipo de contacto	1 x SPDT, Tipo 1B, 3(1)A, 10-230 V~
Frecuencia RF (modelo inalámbrico)	433,92 MHz
Alcance del emisor (RF)	30 m máx.
Pantalla	Pantalla LCD con indicación de temperatura y modo
Programación	Temperatura día/noche con reloj (retorno automático)
Funciones principales	Regulación de temperatura, modo día/noche, temporizador de retorno al día, ajuste proporcional por tiempo
Instalación	Fijación mural sobre placa, cableado de 2 hilos (versión cableada), receptor RX remoto (versión RF)
Normas	EN 60730-2-9
Grado de contaminación	Grado 2
Tensión de choque nominal	2,5 kV
Prueba de bola	75 °C
Reemplazo de pilas	Símbolo de pila parpadeante, 15 días antes del apagado, conservar ajustes si el reemplazo se hace en menos de un minuto
Mantenimiento	Limpiar con un paño seco, no usar productos abrasivos

Preguntas frecuentes - RT52 DANFOSS

¿Cómo ajustar la temperatura día/noche en el RT52?

Presione las teclas ▲ o ▼ para ajustar la temperatura día. Para ajustar la temperatura noche, presione simultáneamente ▲ y ▼ para pasar al modo noche (n), luego use ▲ o ▼ para ajustar. Presione nuevamente simultáneamente ▲ y ▼ para alternar entre los modos.

¿Cómo ajustar la hora en el RT52?

Presione una vez la tecla PROG. Use ▲ o ▼ para ajustar la hora. Presione nuevamente PROG para ajustar la hora de retorno a la temperatura día. Una tercera pulsación en PROG regresa al modo de funcionamiento.

¿Qué hacer si la pantalla no muestra nada?

Reemplace las pilas por dos pilas alcalinas nuevas. Si la pantalla sigue vacía, reinicie el dispositivo quitando las pilas durante 2 minutos, luego vuelva a colocarlas. Deberá reconfigurar la hora y los programas.

¿Puedo usar pilas recargables?

El manual recomienda usar solo pilas alcalinas de calidad. Las pilas recargables (NiMH) tienen un voltaje más bajo y pueden no garantizar un funcionamiento fiable.

¿Cómo reiniciar el termostato RT52?

Retire las pilas durante 2 minutos, luego vuelva a colocarlas. La pantalla se encenderá y mostrará los ajustes predeterminados (modo día, temperatura predeterminada). Deberá reprogramar la hora y las temperaturas.

¿Cuál es el alcance del modelo RF (RT52-RF)?

El alcance máximo entre el termostato y el receptor RX es de 30 metros en espacio abierto. Evite obstáculos metálicos (caldera, electrodomésticos grandes) que pueden reducir el alcance.

¿Cómo emparejar el termostato RF con el receptor?

Para los kits, ya vienen emparejados. De lo contrario, reinicie el termostato (retire las pilas 2 min), luego mantenga presionadas las teclas V y + durante 3 segundos (emite una señal). En el receptor, presione simultáneamente PROG y CHx (según zona) durante 3 segundos hasta que el indicador parpadee. Siga los pasos en el manual.

¿El termostato es compatible con una caldera existente?

Sí, el RT52 dispone de un contacto SPDT (3A/230V) adecuado para la mayoría de las calderas. Asegúrese de que el cable neutro y tierra no estén conectados al termostato (deben estar aislados). La instalación debe ser realizada por un electricista calificado.

¿Cómo alternar entre los modos día y noche manualmente?

Presione simultáneamente las teclas ▲ y ▼. El icono en la parte superior izquierda de la pantalla cambia entre 'd' (día) y 'n' (noche). El termostato mantiene la temperatura correspondiente hasta el próximo cambio o hasta la hora programada (RT52).

¿Qué hacer si el símbolo de pila parpadea?

Reemplace las pilas por pilas alcalinas nuevas dentro de los 15 días, de lo contrario el termostato se apagará. Para preservar los ajustes, realice el reemplazo en menos de un minuto.

MANUAL DE USUARIO RT52 DANFOSS

Instrucciones de instalación Instrucciones del usuario

Instrucciones de instalación

ES

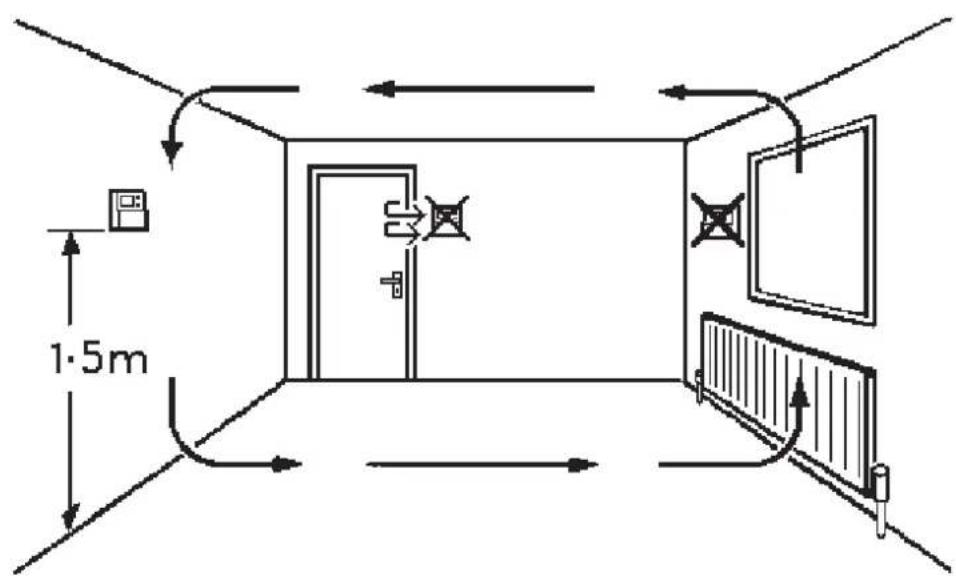

Observe que:

Este producto deberá ser instalado solamente por un electricista cualifi cado o por un instalador de calefacción competente y deberá instalarse de acuerdo con la edición vigente de las normas de cableado de la IEEE.

Especifi caciones

Especifi caciones RT51/52 RT51/52-RF
Fuente de alimentación 2 pilas AA / MIN 1	500 / LR 6
Respaldo de batería 1 minuto, para cambio de batería
Tipo de contacto	1 x SPDT	N/A
Carga de los contactos 3(1)A, 10-230Vac N/A
Frecuencia de funcionamiento N/A 433.92MHz
Campo de acción del transmisor (véase nota abajo)	N/A	30 metros máximos
Rango de temperatura 5-30°C
Dimensiones generales (mm) 110 An, 88 Al, 29 Pr
Norma de fabricación EN60730-2-9 (EN300220 : RF)
Tensión nominal del impulso	2.5Kv
Ensayo de presión con bola	75°C
Control antipolución	Grado 2
Precisión de temperatura	±1°C

Nota importante RF: Asegurar que la línea de visión entre el transmisor y el termostato no haya quedado obstaculizada por objetos grandes metálicos tales como calderas u otros aparatos grandes ya que estos impedirían la comunicación entre el termostato y el receptor.

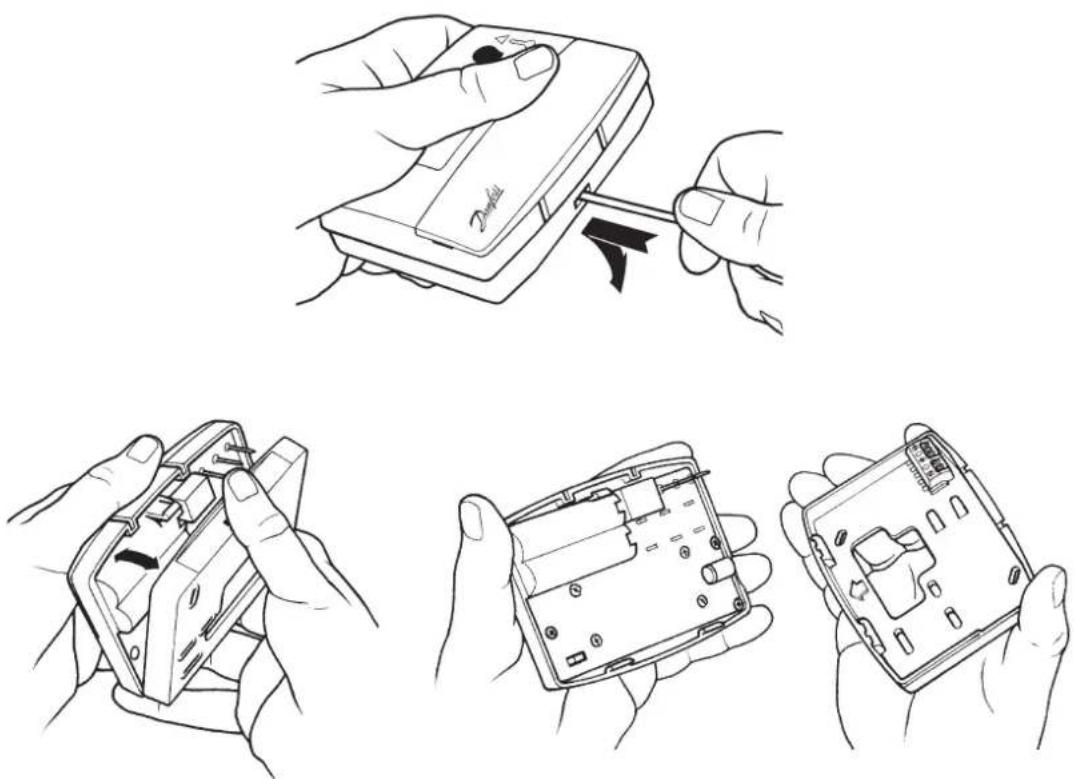

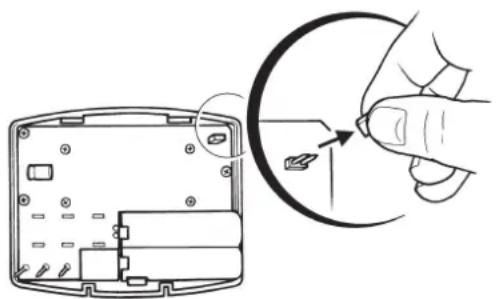

En primer lugar, quitar la placa mural de la parte trasera de la unidad.

□ Desde la esquina superior izquierda de la placa mural, debe haber un espacio libre de al menos 140mm a la derecha, de 15mm a la izquierda, de 30mm arriba y de 100mm abajo con el fin de montar el módulo enchufable.

□ Antes de proceder a su montaje la unidad deberá ponerse en modo ON/OFF o en modo de control crono-proporcional (ver abajo).

1) ON/OFF : la caldera cambia a ON cuando está a una temperatura inferior a la establecida y a OFF cuando está a una temperatura superior.
2) Crono-proporcional : confi guración de ahorro de energía en la cual la caldera se enciende a intervalos periódicos para mantener una temperatura establecida, obteniéndose una temperatura ambiente constante para el usuario.

Algunos termostatos existentes tendrán un cable Neutro y/o un cable de conexión a Tierra. Estos cables no son necesarios para el RT51/52 y NO deben conectarse a ningún terminal del RT51/52. En lugar de eso los cables deberán aislarse eléctricamente de modo seguro y enrollarse dentro de un hueco en la parte trasera del RT51/52.

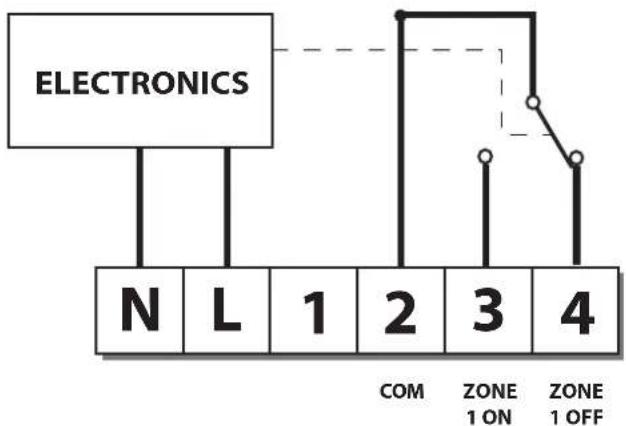

Cableado del Receptor RX (solo para modelos RF)

RX1

RX2 & RX3

N.B. Para sistemas que funcionen con la tensión de la red unir el terminal 2 con la alimentación de la red

Si el termoestato y el receptor se han suministrado juntos en un paquete combinado, las unidades han sido emparejadas en la fábrica y no será necesaria ninguna operación (solo modelos RX1).

Para sintonizar el receptor RX en la frecuencia de la señal del termostato, seguir los pasos 1-5 indicados a continuación.

Paso 1 RT51/52-RF

Restablecer la unidad retirando las baterías durante 2 minutos y a continuación volver a colocarlas.

Paso 2 Oprimir los botones V y + y mantenerlos oprimidos durante 3 segundos (La RT51/52-RF transmite ahora una señal única continuamente durante 5 minutos).

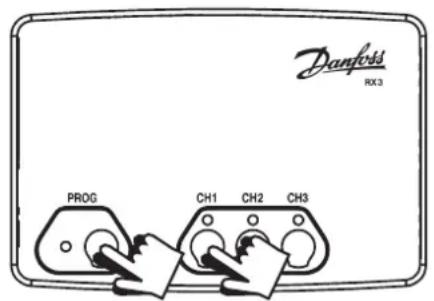

Paso 3 RX1

Oprimir los botones PROG y CH1 y mantenerlos oprimidos durante 3 segundos hasta que la luz verde dé un destello.

Paso 4 RX2 (si es aplicable)

Stat 1 – ejecutar los pasos 1-3.

Stat 2 - esperar 5 mins., ejecutar los pasos 1-2 y a continuación oprimir PROG y CH2 en el RX2.

RX3 (si es aplicable)

Stat 1 - ejecutar los pasos 1-3.

Stat 2 - esperar 5 mins., ejecutar los pasos 1-2 y a continuación oprimir PROG y CH2 en el RX3.

Stat 3 - esperar 5 mins., ejecutar los pasos 1-2 y a continuación oprimir PROG y CH3 en el RX3.

Paso 5 RT51/52-RF Oprimir V o Λ para seleccionar temperatura; la unidad volverá al modo operativo.

Su termostato de ambiente

RT51

El RT51 es un termostato de ambiente de fácil utilización que permite la programación de una temperatura de día y otra de noche, y el cambio entre los dos ajustes simplemente pulsando dos botones.

RT52

El RT52 tiene la misma funcionalidad que el RT51 con la ventaja adicional de un temporizador integrado, que cambiará el termostato a temperatura de día a una hora elegida por usted.

Versiones RF sin hilos

Ambos modelos están disponibles en versiones sin hilos: RT51-RF y RT52-RF, que tienen exactamente las mismas funciones que los modelos con conexión alámbrica.

Cada termostato está comunicado con un receptor RX, que puede situarse hasta a 30m de distancia.

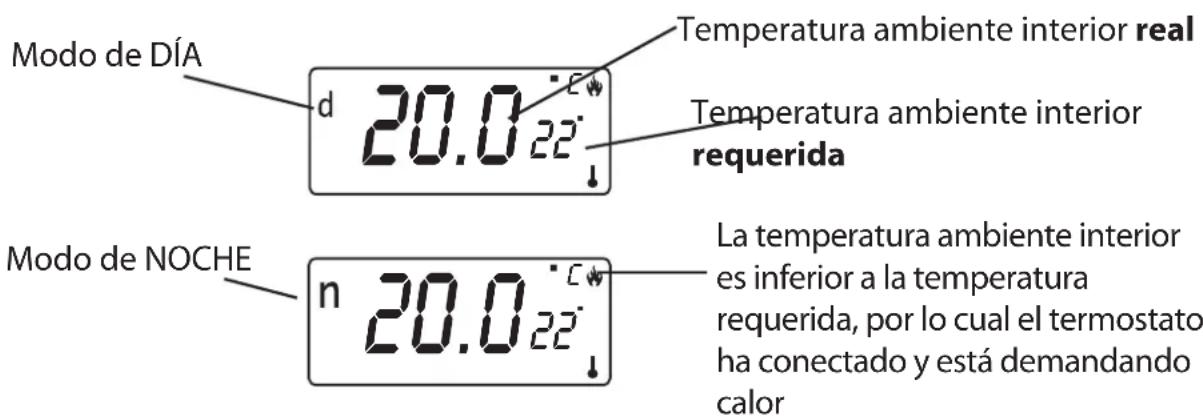

Leyendo la pantalla

Antes de comenzar

Para restablecer la unidad, abrir la tapa frontal del programador. Retirar las baterías durante 2 minutos, y a continuación volver a colocarlas.

La pantalla mostrará automáticamente por omisión el modo de DÍA (aparece "d" en la parte superior izquierda de la pantalla) e indicará la temperatura actual en caracteres de gran tamaño y la temperatura requerida en caracteres de menor tamaño.

Ajuste de las temperaturas de DÍA y de NOCHE

La Temperatura diurna

Utilice los botones ▲ y ▼ hasta que se muestre la TEMPERATURA DIURNA deseada.

Pulse los botones ▲ y ▼ a la vez una vez para seleccionar el modo NOCHE (aparece n en la parte superior izquierda de la pantalla).

Utilizar los botones ▲ y ▼ hasta que la temperatura de NOCHE requerida (reajustada) aparezca en pantalla (entre 5-30°C o "Off").

Si desea cambiar entre el modo DÍA (d) y NOCHE (n), pulse los botones ▲ y ▼ a la vez una vez.

RT52/52-RF sólo

Poner en hora el reloj

Pulse el botón PROG una vez.

Utilice los botones ▲ y ▼ hasta que se muestre la HORA correcta.

Pulse el botón PROG otra vez.

Utilice los botones ▲ y ▼ hasta que se muestre la HORA correcta.

Pulse de nuevo PROG para volver al modo RUN.

La unidad controlará ahora su calefacción a las temperaturas que usted haya fi jado.

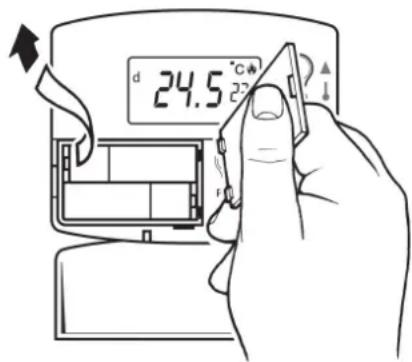

Cambio de pilas

□ Cuando las baterías están bajas aparece destelleando un símbolo de batería en la pantalla LCD.
☐ Dispone de 15 días para cambiar las pilas antes de que la unidad se apague.
☐ Durante el cambio de pilas, quite las pilas antiguas e introduzca las nuevas en UN MINUTO y no se perderá la programación.

IMPORTANTE: utilice siempre pilas alcalinas de alta calidad.

!

NB. Si la pantalla se queda en blanco alguna vez durante el funcionamiento normal, se deberán volver a cambiar las pilas y reajustar la unidad, los programas y la hora.
