Typ produktu	Programowalny termostat pokojowy
Marka	Danfoss
Model	RT52
Wymiary (szer. x wys. x gł.)	110 x 88 x 28 mm
Zasilanie	2 baterie alkaliczne AA (LR6)
Zakres temperatur	5 do 30 °C
Dokładność temperatury	±1 °C
Typ styku	1 x SPDT, typ 1B, 3(1)A, 10-230 V~
Częstotliwość RF (model bezprzewodowy)	433,92 MHz
Zasięg nadajnika (RF)	maks. 30 m
Wyświetlacz	Ekran LCD z wskazaniem temperatury i trybu
Programowanie	Temperatura dzień/noc z zegarem (automatyczny powrót)
Główne funkcje	Regulacja temperatury, tryb dzień/noc, minutnik powrotu do dnia, ustawienie chrono-proporcjonalne
Instalacja	Montaż ścienny na płycie, okablowanie 2-przewodowe (wersja przewodowa), odbiornik RX zdalny (wersja RF)
Normy	EN 60730-2-9
Stopień zanieczyszczenia	Stopień 2
Napięcie udarowe nominalne	2,5 kV
Próba kulki	75 °C
Wymiana baterii	Migająca ikona baterii, 15 dni przed wyłączeniem, ustawienia zachowane przy wymianie w czasie krótszym niż 1 minuta
Konserwacja	Czyścić suchą szmatką, nie używać ściernych środków czyszczących

Często zadawane pytania - RT52 DANFOSS

Jak ustawić temperaturę dzień/noc w RT52?

Naciśnij przyciski ▲ lub ▼, aby ustawić temperaturę dzienną. Aby ustawić temperaturę nocną, naciśnij jednocześnie ▲ i ▼, aby przejść do trybu nocnego (n), a następnie użyj ▲ lub ▼, aby dostosować. Naciśnij ponownie jednocześnie ▲ i ▼, aby przełączać między trybami.

Jak ustawić godzinę w RT52?

Naciśnij raz przycisk PROG. Użyj ▲ lub ▼, aby ustawić godzinę. Naciśnij ponownie PROG, aby ustawić godzinę powrotu do temperatury dziennej. Trzecie naciśnięcie PROG powoduje powrót do trybu pracy.

Co zrobić, jeśli wyświetlacz nic nie pokazuje?

Wymień baterie na dwie nowe baterie alkaliczne. Jeśli wyświetlacz nadal jest pusty, zresetuj urządzenie, wyjmując baterie na 2 minuty, a następnie włóż je ponownie. Następnie konieczna będzie ponowna konfiguracja godziny i programów.

Czy mogę używać baterii ładowalnych?

Instrukcja zaleca używanie wyłącznie wysokiej jakości baterii alkalicznych. Baterie ładowalne (NiMH) mają niższe napięcie i mogą nie zapewniać niezawodnego działania.

Jak zresetować termostat RT52?

Wyjmij baterie na 2 minuty, a następnie włóż je ponownie. Wyświetlacz zaświeci się i pokaże ustawienia domyślne (tryb dzienny, domyślna temperatura). Konieczne będzie ponowne zaprogramowanie godziny i temperatur.

Jaki jest zasięg modelu RF (RT52-RF)?

Maksymalny zasięg między termostatem a odbiornikiem RX wynosi 30 metrów w wolnej przestrzeni. Unikaj metalowych przeszkód (kocioł, duże urządzenia), które mogą zmniejszyć zasięg.

Jak sparować termostat RF z odbiornikiem?

W zestawach są one wstępnie sparowane. W przeciwnym razie zresetuj termostat (wyjmij baterie na 2 min), a następnie przytrzymaj przyciski V i + przez 3 sekundy (wysyła sygnał). Na odbiorniku naciśnij jednocześnie PROG i CHx (w zależności od strefy) przez 3 sekundy, aż wskaźnik zacznie migać. Postępuj zgodnie z instrukcjami w instrukcji.

Czy termostat jest kompatybilny z istniejącym kotłem?

Tak, RT52 ma styk SPDT (3A/230V) odpowiedni dla większości kotłów. Upewnij się, że przewód neutralny i uziemienie nie są podłączone do termostatu (muszą być odizolowane). Instalacja powinna być wykonana przez wykwalifikowanego elektryka.

Jak ręcznie przełączać między trybami dzień i noc?

Naciśnij jednocześnie przyciski ▲ i ▼. Ikona w lewym górnym rogu ekranu zmienia się między 'd' (dzień) a 'n' (noc). Termostat utrzymuje odpowiednią temperaturę do następnego przełączenia lub do zaprogramowanego czasu (RT52).

Co zrobić, gdy miga ikona baterii?

Wymień baterie na nowe alkaliczne w ciągu 15 dni, w przeciwnym razie termostat wyłączy się. Aby zachować ustawienia, wykonaj wymianę w czasie krótszym niż 1 minuta.

INSTRUKCJA OBSŁUGI RT52 DANFOSS

Instrukcja instalacji Instrukcja Użytkownika

Instrukcja instalacji

PL

Prosimy pamiętać:

Produkt ten powinien być instalowany wyłącznie przez wykwalifi kowanego elektryka lub instalatora ogrzewania. Montaż należy przeprowadzać zgodnie z aktualnymi przepisami dotyczącymi przewodów elektrycznych IEEE.

Specyfi kacja

Specyfi kacja RT51/52 RT51/52-RF
Zasilanie 2 x AA / MN 1500 / LR 6 Baterie
Podtrzymanie pamięci	1 minuta, dla wymiany baterii
Typy wbudowanych przekaźników	1 x SPDT, Type 1B	N/A
Obciążalność styków 3(1)A, 10-230Vac N/A
Częstotliwość komunikacji N/A 433.92 MHz
Zasięg nadajnika (zob. uwagę niżej)	N/A	Maksymalnie 30 metrów, prosta linia
Zakres temperatury 5-30°C
Wymiary (mm) 110 dł., 88wys., 29 szer.
Zgodność z normą	EN60730-2-9 (EN300220 : RF)
Napięcie znamionowe	2.5Kv
Test twardości	75°C
Dokładność regulacji	±1°C

Ważna uwaga RF: Należy sprawdzić, czy w prostej linii między termostatem i nadajnikiem nie znajdują się duże metalowe przedmioty, takie jak bojlery lub inne duże urządzenia, gdyż mogą one uniemożliwić łączność między termostatem i nadajnikiem.

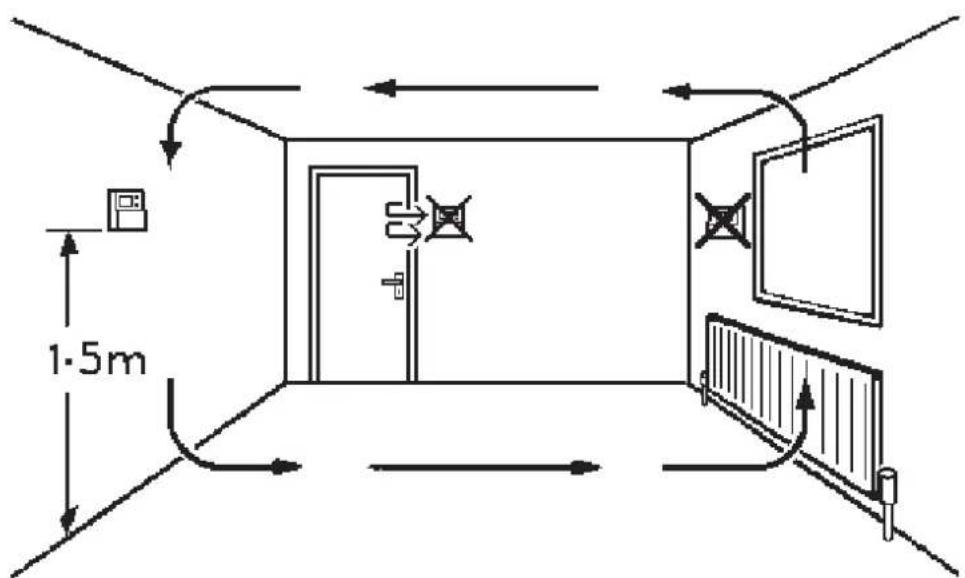

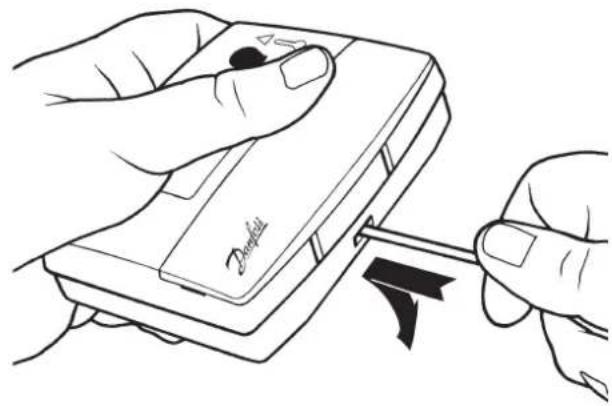

Najpierw usuń pokrywę z tylnej części urządzenia.

Aby zamontować przewód, w lewym górnym rogu pokrywy musi znajdować się wolny obszar o wymiarach przynajmniej 140 mm z prawej strony, 15 mm z lewej, 30 mm powyżej i 100 mm poniżej pokrywy.

☐ Przed montażem urządzenie powinno zostać nastawione na tryb sterowania ON/OFF (WŁ./WYŁ.) lub chronoproporcjonalny tryb sterowania (patrz poniżej).

1) Tryb ON/OFF (WŁ./WYŁ.) – kocioł włącza się, gdy temperatura spada poniżej ustawionej, zaś wyłącza się, gdy temperatura wzrasta powyżej ustawionej wartości.
2) Tryb chronoproporcjonalny – tryb oszczędzający energię, w którym kocioł włącza się w regularnych odstępach czasu w celu utrzymania wyznaczonej temperatury, tworząc ciągłe przyjazne środowisko dla użytkownika.

Niektore termostaty mają podłączony przewód zerowy oraz lub przewód uziomowy. Przewody te nie są wymagane dla modelu RT51/52 i NIE NALEŻY ich podłącać do żadnych złączy RT51/52. Należy je natomiast zaizolować, zwinąć i umieścić we wnęce z tytu urządzenia.

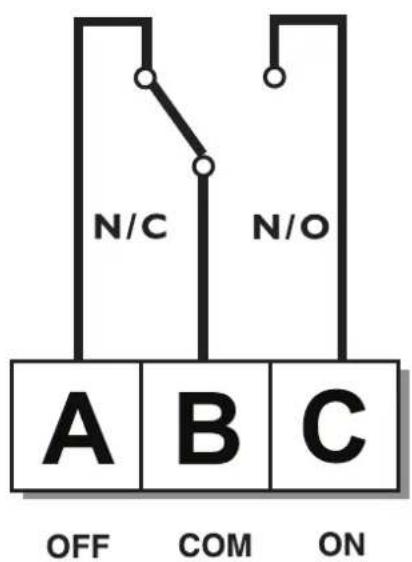

Podłączanie przewodów (tylko dla wersji podłączanych na stałe)

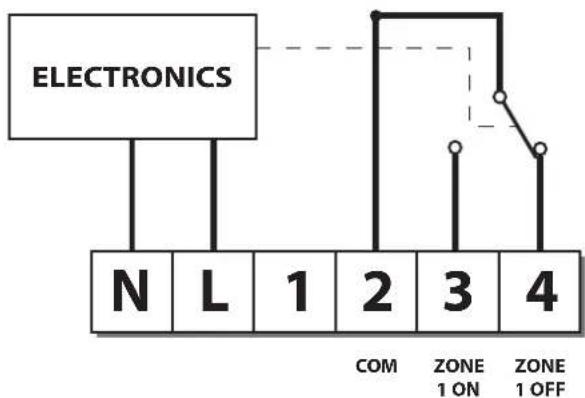

Przewody instalacji elektrycznej odbiornika RX (tylko w modelach RF)

RX1

RX2 & RX3

UWAGA: Dla systemów zasilanych z głównego systemu zasilania podłączyć złącze 2 do żyły prądowej.

Jeżeli termostat i odbiornik dostarczone są w jednym, wspólnym opakowaniu, nie ma potrzeby rejestracji termostatu - zostało to wykonane fabrycznie (tylko w model RX1).

Aby nastawić odbiornik RX na częstotliwość sygnału termostatu, należy wykonać czynności opisane w krokach 1-5 poniżej.

Krok 1 RT51/52-RF

Zresetuj urządzenie, usuwając z niego baterie na 2 minuty, a następnie założ je z powrotem.

Krok 2 Naciśnij i przytrzymaj przez 3 sekundy przyciski ▼ oraz + (RT zacznie przesyłać charakterystyczny sygnał ciągły, trwający 5 minut).

Krok 3 RX1

Naciśnij i przytrzymaj przyciski PROG oraz CH1 przez 3 sekundy, aż jeden raz zabłyśnie zielona lampka.

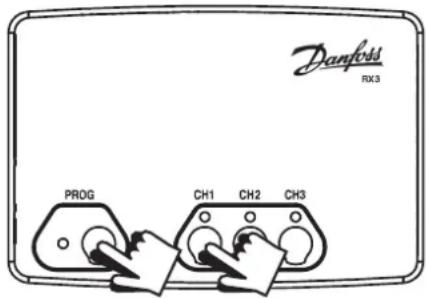

Krok 4 RX2 (jeżeli dotyczy)

Czynność 1 - wykonaj czynności opisane w krokach 1-3.

Czynność 2 - odczekaj 5 min., wykonaj

czynności opisane w krokach 1-2, a następnie naciśnij przyciski PROG oraz CH2 na RX2.

RX3 (jeżeli dotyczy)

Czynność 1 - wykonaj czynności opisane w krokach 1-3.

Czynność 2 - odczekaj 5 min., wykonaj czynności opisane w krokach 1-2, a następnie naciśnij przyciski PROG oraz CH2 na RX3.

Czynność 3 - odczekaj 5 min., wykonaj czynności opisane w krokach 1-2, a następnie naciśnij przyciski PROG oraz CH3 na RX3.

Krok 5 RT51/52-RF

Naciśnij ▲ lub ▼, aby wybrać temperaturę – urządzenie powróci do trybu pracy.

Twój termostat pokojowy

RT51

Urządzenie RT51 jest prostym w obsłudze termostatem pokojowym, który pozwala na zaprogramowanie temperatury na dzień i na noc oraz na łatwe przełączanie z jednego ustawienia na drugie poprzez naciśnięcie 2 przycisków.

RT52

Termostat RT52 jest tak samo funkcjonalny jak model RT51, dodatkowo zaś posiada wbudowany regulator czasowy, który przywraca ustawienia termostatu na temperaturę dzienną w momencie wybranym przez Ciebie.

Bezprzewodowe wersje RF

Oba modele dostępne są w wersjach bezprzewodowych - RT51-RF oraz RT52-RF, posiadających takie same funkcje, jak modele przewodowe.

Każdy termostat współpracuje z odbiornikiem RX, który może znajdować się w odległości do 30 m.

Odczytywanie z wyświetlacza

Przed rozpoczęciem

Aby zresetować urządzenie, otwórz klapę znajdująca się z przodu programatora. Wyjmij baterie na 2 minuty, a następnie ponownie je założ.

Wyświetlacz automatycznie przestawi się na tryb DAY (dzienny – w lewym górnym rogu wyświetlacza pojawia się litera d) i za pomocą dużych cyfr pokaże temperaturę rzeczywistą, a za pomocą małych cyfr temperaturę zadaną.

Nastawianie temperatury na dzień i na noc

Temperatura dzienna

Manipulować przyciskami ▲ i ▼, aż do wyświetlenia żądanej TEMPERATURY DZIENNEJ.

Jednocześnie przycisnąć jeden raz przyciski ▲ i ▼, aby przejść w tryb NIGHT (NOC) (w lewym górnym rogu wyświetlacza pojawi się n).

Naciskaj przyciski ▲ oraz ▼, aż pokaże się żądana obniżona temperatura nocna (pomiędzy 5-30°C lub wyłączone).

Przełączanie pomiędzy trybem DZIENNYM i NOCNYM

Poprzez jednoczesne naciśnięcie przycisków ▲ i ▼, można przechodzić pomiędzy trybami DZIEŃ (d) i NOC (n).

Tylko RT52/52-RF

Ustawianie czasu

Wcisnąć jeden raz przycisk PROG.

Manipulować przyciskami ▲ i ▼, aż do wyświetlenia poprawnego czasu.

Nastawianie powrotu do ustawień dziennych

Wcisnąć ponownie przycisk PROG.

Manipulować przyciskami ▲ i ▼, aż do wyświetlenia się poprawnego czasu.

Wcisnąć ponownie przycisk PROG, aby powrócić do trybu RUN (PRACA).

Urządzenie będzie teraz utrzymywało za pomocą ogrzewania temperaturę, którą ustawiłeś

Wymiana baterii

☐ Jeżeli baterie są słabe, symbol baterii na wyświetlaczu LCD będzie błyskać.
□ Masz 15 dni na wymianę baterii – po tym czasie termostat wyłączy się samoczynnie.
☐ Podczas wymiany baterii, wyjmij stare baterie i włóż nowe w ciągu jednej minuty, a ustawienia programów zostaną zachowane.

WAŻNE: zawsze używaj wysokiej jakości baterii alkalicznych.

! UWAGA. Jeśli zdarzy się, że wyświetlacz wyłączy się podczas pracy, to należy wymienić baterie, wyzerować ustawienia urządzenia i ponownie wprowadzić czas i ustawienia programów.
