INSTRUKCJA OBSŁUGI TP7000 Range DANFOSS

Dziękujemy za zakup produktu Danfoss

Dékojame, kad perkate Danfoss Produktus

Instrukcja Użytkownika

TP7000

Termostat programowalny

+ HRS 13:50 Danferts

Índice

1.0 Instrukcja Użytkownika 63

1.1 Twój programowalny termostat pokojowy 63
1.2 Wstępnie ustawione programy 63

1.3 Przed rozpoczęciem 6.
1.4 Ustawienia wyświetlacza 63

1.5 Ustawienia czasu i dnia 64
1.6 Ustawianie wyprzedzenia dla Optymalnego Startu ..... 64
1.7 Akceptowanie wstępnie ustawionych programów...... 64
1.8 Zanim zmienisz programy ustawione wstępnie .....65
1.81 Progr. 7- dniowe 65

1.82 Progr. 5/2-dniowe....66

2.0 Zaawansowany....67

2.1 Tryb termostatu....67
2.2 Tryb wakacyjny....67
2.3 Ustawienia użytkownika 68

2.4 Wymiana baterii (nie dotyczy TP7000M)....68

1.0 Instrukcja Użytkownika

1.1 Twój programowalny termostat pokojowy

Urządzenie TP7000 pozwala na zaprogramowanie do 6 różnych ustawień czasu i temperatury na każdy dzień tygodnia, zapewniając pełną elastyczność rozwiązań. Urządzenie posiada kilka funkcji oszczędzania energii oraz kilka możliwości sterowania ręcznego przez użytkownika, w tym tryb 99 dni wakacji.

1.2 Wstępnie ustawione programy

Urządzenie TP5000 dostarczane jest z zaprogramowanymi układami czasów pracy i temperatur, które odpowiadają większości osób.

Dni robocze (Pon-Piątek) Weekend (Sob-Niedziela)
Nastawa	Czas Temp °C	Nastawa	Czas Temp °C
1	06:30	20	1	07:30	20
2	08:30	15	2	09:30	20
3	11:30	20	3	11:30	20
4	13:30	15	4	13:30	20
5	16:30	21	5	16:30	21
6	22:30	15	6	22:30	15

Jeżeli chcesz zmienić te ustawienia, możesz to zrobić, stosując się do instrukcji na stronach 65-66. Najpierw wykonaj czynności opisane na stronach 63-64, aby ustawić właściwą godzinę i datę.

1.3 Przed rozpoczęciem

Otwórz klapkę znajdująca się z przodu programatora. Przy użyciu niemetalowego przedmiotu wciskaj znajdujący się w zagłębieniu przycisk RESET, aż usłyszysz kliknięcie, a wyświetlacz zgaśnie.

RESET RS + - DAY COPY

1.4 Ustawienia wyświetlacza

Wyświetlacz temperatury (°C lub °F)

Wcisnąć i przytrzymać DAY & COPY (przez 2-3 sekundy).

R/S + - DAY COPY

Wyświetlacz zegara (tryb 12- lub 24-godzinny)

Wcisnąć i przytrzymać NEXT & DAY (przez 2-3 sekundy). W systemie 12-godzinnym pojawiać się będą oznaczenia AM - przed południem oraz PM - po południu.

NEXT + - DAY

1.5 Ustawienia czasu i dnia

GB

F

D

ES

DK

NL

I

GR

PL

LT

CZ

HR

RO

Wciśnij PROGabyrozpocząćprogramowanie.

DNIA - Wciskaj DAY do momentu wyświetlia odpowiedniego dnia (1=Poniedziałek)

CZASU - Wciskaj + & - żeby ustawić odpowiedni czas (naciśnij i przytrzymaj, aby zmieniać w przedziałach 10-minutowych)

1.6 Ustawianie wyprzedzenia dla Optymalnego Startu, jeżeli uruchomione

Ten obraz pojawi się TYLKO, jeżeli Twój instalator włączyć funkcję OSC - optymalnego startu.

Użyj przycisków + lub -, aby wybrać okres OSC. Możesz wybrać 0:30 (30 minut), 1:00 (1h), 1:30 oraz 2:00.

Zalecanym ustawieniem jest 0:30. Jeżeli zostanie ustawione 0:00, funkcja zostaje wyłączona.

0P 0:00

P/S NEXT + - DAY

1.7 Akceptowanie wstępnie ustawionych programów

Jeżeli odpowiadają Ci bieżąco ustawione programy (strona 63), nie musisz wykonywać żadnych dalszych czynności. Aby zaakceptować ustawienia wstępne, zamknij przednią pokrywę. Po 2 minutach ustawienia te zostaną automatycznie zaakceptowane (symbol dwukropka będzie pulsował).

Urządzenie znajduje się teraz w trybie RUN (praca - na wyświetlaczu pulsuje symbol dwukropka) i ogrzewanie działa według wstępnie ustawionych programów.

20.0°C 12:00 - 1

1.8 Zanim zmienisz programy ustawione wstępnie

Twój instalator może zaprogramować urządzenie na działanie w trybie 7-dniowym lub w trybie 5/2 dni. Aby określić, na jaki tryb urządzenie zostało zaprogramowane, naciskaj przycisk PROG, aż na wyświetlaczu pojawi się napis Event 1 (Nastawa 1).

Urządzenie to zaprogramowane jest na tryb 7-dniowy i możesz zaprogramować różne ustawienia dla każdego dnia tygodnia (patrz strony 65-66).

Urządzenie to zaprogramowane jest na tryb 5/2 dni i możesz wprowadzić jeden zestaw programów na dni robocze i drugi na weekendy (patrz strona 67).

1.81 Progr. 7- dniowe

(oddzielne nastawy na każdy dzień tygodnia)

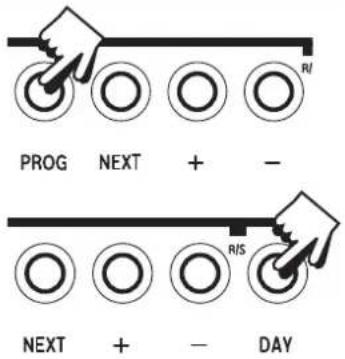

a) Wciśnij PROG aby przejść do 1 nastawy 1 dnia.

PROG NEXT + - NEXT + - DAY

b) Zmiany czasu dokonuje się w następujący sposób:

i) Używając przycisków + i - dokonujemy zmian czasu.

ii) Używając ▲ oraz ▼ dokonujemy zmian temperatury (co 0.5°C).

iii) Naciśnij NEXT, aby przejść do następnego programu.

iv) Powtórzyć dla kolejnych nastaw 2-5.

c) Jeżeli wszystkie 6 nastaw jest dokonanych prawidłowo wciskając DAY przechodzimy do programowania następnego dnia Dzień 2.

1 6:30 20.0°C 1

NEXT + - DAY R/S

20.0°C :46 ^ V

NEXT + - DAY RIS

(Jeżeli nastawy mają być takie same jak poprzedniego dnia wystarczy wcisnąć COPY).

R/S + - DAY COPY

d) Operację należy powtórzyć wszystkich kolejnych dni Dni 3, 4, 5, 6 & 7.

dla PROG NEXT + -

Powrót do trybu pracy RUN - naciskaj przycisk PROG, aż na wyświetlaczu zacznie pulsować symbol dwukropka.

20.0°C 12:00 1

1.82 Progr. 5/2-dniowe

(oddzielne nastawy dla dni tygodnia i dla dni weekend'owych)

☐ Po krokach a, b & c i zaprogramowaniu czasu i temperatury na dni tygodnia (Dni 1-5).
□ Wykonaj kroki „b” i „c” opisane na stronach 65-66, aby zaprogramować czas i temperatury na dni robocze tygodnia.

□ Wciśnij DAY aby przejść do programowania dni week'endu (Dni 6-7) lub wciśnij COPY aby powtórzyć poprzednie nastawy.

1 6:30 2 10 °C 1 2 3 4 5

Powrót do trybu pracy RUN - naciskaj przycisk PROG, aż na wyświetlaczu zacznie pulsować symbol dwukropka.

Urządzenie TP7000 można przełączyć na tryb utrzymywania stałej temperatury wybranej przez użytkownika zamiast ustawionego programu.

Wciśnij i przytrzymaj ▲ oraz ▼ termostat przejdzie do pracy w funkcji termostatu (utrzymywana temperatura 8°C).

Zmiany temperatury dokonujemy przy użyciu ▲ lub ▼.

UWAGA: urządzenie pozostanie w trybie termostatu aż do ponownego jednoczesnego naciśnięcia przycisków ▲ & ▼.

2.2 Tryb wakacyjny

(w

trybie

Termostat)

Urządzenie TP7000 może działać przy stałej niskiej temperaturze, gdy jesteś na wakacjach i powrócić do zaprogramowanych ustawień po określonej liczbie dni (maksymalnie po 99 dniach).

(Jeżeli urządzenie nie jest jeszcze nastawione na tryb termostatu, naciśnij równocześnie i przytrzymaj przyciski ▲ oraz ▼, aż na wyświetlaczu pojawi się pulsujący symbol dwukropka oraz temperatura 8°C).

Wciśnij DAY (na wyświetlaczu pokaże się walizka i :00).

Wciśnij + oraz - w celu wyboru ilości dni wakacji (max.99).

W razie potrzeby, aby zmienić stałą temperaturę, naciśnij przyciski ▲ oraz ▼.

Kiedy minie określona liczba dni, urządzenie powróci do normalnego trybu działania, zgodnego z zaprogramowanymi przez Ciebie ustawieniami.

NEXT + - DAY

8.0°C :00

NEXT + - DAY R/S

UWAGA:: W razie konieczności naciśnij równocześnie przyciski ▲ oraz ▼, aby wyjść z trybu wakacyjnego.

2.3 Ustawienia użytkownika

Może się czasami zdarzyć, że zaistnieje potrzeba tymczasowej zmiany sposobu użytkowania ogrzewania, np. z powodu wyjątkowo niskiej temperatury powietrza. Urządzenie TP7000 posiada kilka możliwości sterowania ręcznego, które można wybrać bez wpływu na programowanie termostatu.

☐ Aby tymczasowo zwiększyć lub zmniejszyć zaprogramowaną temperaturę.

– wciśnij ▲ lub ▼ w celu podniesienia lub obniżenia utrzymywanej temperatury.

□ Pierwsze ustawienie temperatury zostaje zachowane przez cały dzień (tak, aby ogrzewanie działało przy stałej temperaturze przez cały dzień).

- naciśnij przycisk jeden raz, jak pokazano.

20-0°C 6:30 #1

☐ Aby przedłużyć działanie przy bieżąco ustawionej temperaturze o 1, 2 lub 3 godziny.

- wciśnij przycisk jednokrotnie w celu przedłużenia nastawy o 1 godzinę, dwukrotnie w celu przedłużenia o 2 godziny, trzykrotnie w celu przedłużenia o 3 godziny. Naciskając czwarty raz powrócimy do trybu normalnej pracy.

+1HR +2HR +3HR 20:00' 6:30 2

☐ Aby zmienić główny wyświetlacz LCD tak, aby pokazywał czas lub bieżącą temperaturę w pomieszczeniu.

- Wciśnij NEXT & COPY.

NEXT + - DAY COPY

2.4 Wymiana baterii (nie dotyczy TP7000M)

Żywotność baterii wynosi ponad dwa lata. Gdy napięcie baterii spadnie do ustalonego poziomu, na wyświetlaczu LCD zacznie migać wskaźnik zużycia baterii. Użytkownik ma 15 dni na wymianę baterii na nowe (po tym czasie urządzenie wyłączy się). Należy używać wysokiej jakości baterii alkalicznych.

15.0°C 13:59

OP 0:00 NEXT + - DAY

1.7 Zadržavanje predprogramiranih podešenja

Ukoliko ste zadovoljni s predpodešenim vremenskim programom (strana 84), nisu potrebna nikakva dodatna podešenja. Radi potvrde predpodešenog vremenskog programa samo zatvorite prednji poklopac i nakon 2 minute predpodešenja su automatski aktivna.

Termostat je sada u (RUN) funkciji (dvotočka na zaslonu treperi) i grijanje se uključuje prema predprogramiranom vremenskom programu.

20.0°C 12:00 1

1.8 Prije promjene predpodešenog vremenskog programa

Vaš instalater mora odabrati da li termostat radi u 7 dnevnom ili 5/2 dnevnom programu. Radi određivanja u kojem se trenutno podešenju Vaš termostat nalazi pritisnite tipku PROG dok period 1 počne treperiti.

Termostat je u 7 dnevnom podešenju i omogućeno je podešavanje za svaki dan u tjednu zasebno (vidi detaljnije u nastavku uputstva).
