NÁVOD K OBSLUZE TP7000 Range DANFOSS

Děkujeme Vám za nákup výrobku fi rmy Danfoss

Zahvaljujemo na kupovini Danfoss proizvoda

Uživatelská příručka

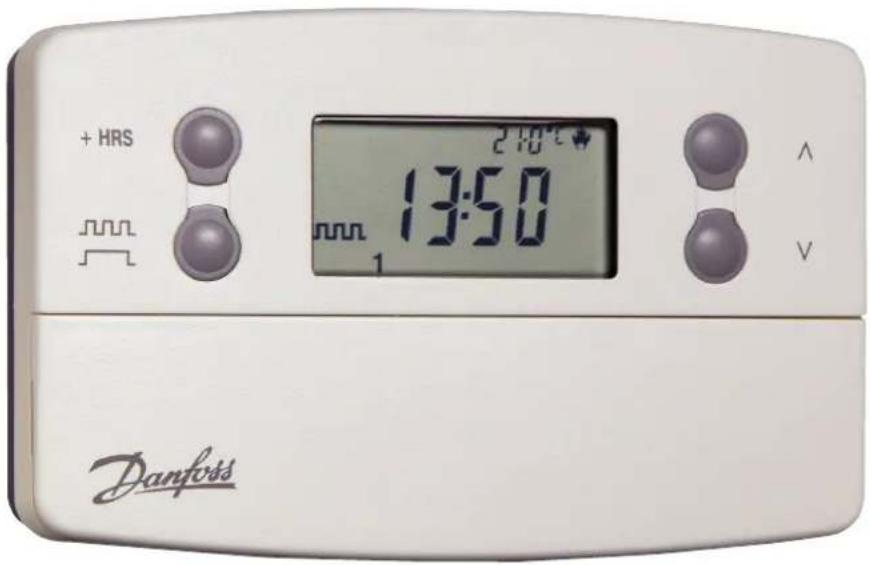

TP7000

Programovatelné pokojové termostaty

+ HRS 13:50 Danferts

Obsah

1.0 Uživatelská příručka....77

1.1 Úvodní informace o programovatelném pokojovém termostatu 77

1.2 Přednastavené programy 7

1.3 Před prvním použitím 77
1.4 Volba vzhledu displeje 77
1.5 Nastavení kalendářního data a hodin 78
1.6 Nastavení optimálního startu 78
1.7 Přijmutí přednastavených programů ..... 78
1.8 Před tím než začnete měnit přednastavené programy .... 79
1.81 Naprogramování 7-denního režimu .... 79
1.82 Naprogramování 5/2 denního režimu ....80

2.0 Pokročilé uživatelské funkce....81

2.1 Změna režimu termostatu....81
2.2 Naprogramovaní prázdninového režimu 81
2.3 Uživatelské změny 82
2.4 Výměna baterií (neplatí pro verzi TP 7000M) ...... 82

1.0 Uživatelská příručka

1.1 Úvodní informace o programovatelném pokojovém termostatu

Prostorový programovatelný pokojový termostat TP 7000 umožňuje naprogramovat různé teploty až pro 6 různých časových úseků (událostí) platných pro každý jednotlivý den v týdnu. To poskytuje úsporu energie. Termostat nabízí také možnost okamžitého ručního přenastavení aktuálních teplot a prázdninový 99 denní režim.

1.2 Přednastavené programy

Termostat TP7000 přichází do vašich rukou již s naprogramovaným provozním režimem teplot a časů, které uspokojí potřeby většiny uživatelů.

Pracovní dny (Pondělí-Pátek) Víkend (Sobota-Neděle)
Událost Čas Teplota °C Událost Čas Teplota			1	07:30	20
1	06:30	20	2	09:30	20
2	08:30	15	3	11:30	20
3	11:30	20	4	13:30	20
4	13:30	15	5	16:30	21
5	16:30	21	6	22:30	15
6	22:30	15

Jestliže chcete, můžete kdykoliv změnit nastavení dle instrukcí popsaných na stranách 79-80. Doporučujeme však postupovat krok po kroku od strany 77. Nejprve nastavením vzhledu vašeho displeje a spravného času a datumu.

1.3 Před prvním použitím

Na přední stěně termostatu otevřete víčko a pomocí nekovového předmětu stiskněte tlačítko RESET (nulování) dokud neuslyšíte kliknutí a displej nezhasne.

RESET R/S + - DAY COPY

1.4 Volba vzhledu displeje

Ukazatel teploty (°C nebo °F)

Pro změnu jednotek stiskněte a držte tlačítka DAY & COPY (po 2-3 sekundy)

R/S + - DAY COPY

Ukazatel hodin v režimu (12 nebo 24hod)

Pro změnu nastavení stiskněte a držte tlačítka NEXT & DAY (po 2-3 sekundy)

(Režim AM nebo PM je platný pro 12 hod režim).

NEXT + - DAY

1.5 Nastavení kalendářního data a hodin

Stiskněte PROG a začněte programování.

Nastavení dne - stlačte tlačitko DAY, dokud se neobjeví spravné nastavení času (1=Pondělí, 2=Úterý atd.).

Nastavení času - stlačte tlačitko + a - (pokud tlačitka stlačite a podržite - čas se bude zvyšovat po 10 min).

1.6 Nastavení optimálního startu

Tento displej se Vám zobrazí pouze pokud je funkce optimálního startu nastavena instalatérem na Vašem prostorovém termostatu.

Použijte tlačítla + nebo - k nastavení optimálního startu. Na výběr máte 0:30 (30 min), 1:00 (1 hod), 1:30 a 2:00.

Doporučené nastavení je 0:30. Jestliže je funkce nastavena na 0:00 není aktivní.

0P 0:00

RIS NEXT + - DAY

1.7 Přijmutí prednastavených programů

Jestliže Vám přednastavený program na straně 77 vyhovuje, nemusíte dělat nic navíc. K přijmutí tohoto nastavení stačí zavřít víčko a za 2 minuty bude přednastavení automaticky akceptováno.

Jednotka je nyní v režimu RUN (dvojtečka bliká na displeji). Nyní mužete nastavit čas, kdy má dojít k vytápění.

20.0°C 12:00 1

1.8 Před tím než začnete měnit přednastavené programy

Instalační technik musí nastavit jednotku do jednoho z režimů 7-denního nebo 5/2 denního. Jestliže chcete znát jaký režim je nastaven na Vašem termostatu stiskněte tlačítko PROG dokud nezačne blikat Událost 1.

Tento termostat je nastaven v 7-denním režimu. Termostat můžete naprogramovat na různé nastavení pro jednotlivé dny v týdnu (více str. 79-80).

Tento termostat je nastaven v 5/2denním režimu. Termostat můžete naprogramovat na jednu sadu programů pro pracovní dny a další sadu pro víkendové dny (více str. 80).

1.81 Naprogramování 7-denního režimu

a) Stiskněte tlačítko PROG dokud nezačne blikat událost 1, potom stlačte tlačítko DAY a přesuňte se na aktuální den (1= pondělí atd).

PROG NEXT + - NEXT + - DAY

b) Pro pozměnění času a teploty postupujte následovně:

i) Použijte tlačítka + a - pro změnu času (pokud tlačítka stlačíte a podržíte - čas se bude zvyšovat po 10 min).

ii) Použijte tlačítka ▲ a ▼ pro změnu teploty po 0.5°C (1°F).

iii) Stiskněte tlačítko NEXT pro přech do další Události.

iv) Opakujte kroky i,ii & iii uvedené výše pro události (teplotní změny) 2,3,4,5 a 6.

c) Jestliže je nastaveno všech 6 událostí, stiskněte tlačítko DAY a naprogramujte dalších 6 událostí pro následující den.

20.0°C 1 6:30 1 hod NEX T + - DAY

20.0°C :46 ^ V

NEXT + - DAY

(Jestliže si přejete opakovat nastavení pro následující den, jednoduše stiskněte tlačítko COPY)

R/S + - DAY COPY

d) Opakujte kroky b a c uvedené výše pro naprogramování nebo použijte tlačítko COPY pro další dny v týdnu.

K návratu do režimu RUN stiskněte tlačítko PROG dokud nezačne dvojtečka na displeji blikat.

20.0°C 12:00 1

1.82 Naprogramování 5/2denního režimu

(jedna sada programů pro pracovní dny a další sada pro víkendové dny)

□ Stiskněte tlačítko PROG dokud událost 1 nezačne blikat, poté stiskněte tlačítko DAY dokud se na displeji neukáží dny 1-5.
☐ Použijte postup popsaný v bodu b a c na straně 79-80 k naprogramování času a teploty pro pracovní dny.
□ Stiskněte tlačítko DAY k naprogramování událostí pro víkendové dny (6-7) nebo stiskněte tlačítko COPY ke zkopírování nastavení u pracovních dnů.

K návratu do režimu RUN stiskněte tlačítko PROG dokud nezačne dvojtečka na displeji blikat.

2.0 Pokročilé uživatelské funkce

2.1 Změna režimu termostatu

V případě, že u termostatu TP 7000 nechcete využívat programové nastavení, může být nastaven pouze na jednu stále stejnou hodnotu teplotu po neomezenou dobu.

Stlačte a držte tlačítka ▲ a ▼ dohromady dokud se nezobrazí blikající dvojtečka a přednastavená teplota (8°C).

Použijte tlačítka ▲ a ▼ pro nastavení požadované teploty.

Poznámka: Termostat zůstane v tomto režimu dokud znovu nestlačíte dohromady tlačítka ▲ a ▼.

2.2 Naprogramování prázdninového režimu

Termostat TP 7000 umí regulovat teplotu v místnosti na nízkou hodnotu po dobu, kdy jste na dovolené. Termostat se navrátí automaticky k naprogramované regulaci po uplynutí nastavené doby Vaší dovolené (maximálně 99 dnů)

(Jestliže není termostat již v režimu termostatu, stlačte a držte tlačítka ▲ a ▼ dohromady dokud se na displeji nezobrazí blikající dvojtečka a nastavení 8°C)

Stiskněte tlačítko DAY (displej začne ukazovat symbol cestovního kufru a :00)

Stiskněte tlačítka - a + k nastavení počtu dnů, které budete na dovolené (max. 99)

Použijte tlačítka ▲ a ▼ k nastavení jiné teploty než 8°C, pokud to vyžadujete.

Po nastavení počtu dnů se po chvíli termostat vrátík normálu, regulacidle Vámi nastaveného programu.

Poznámka: Stiskněte tlačítka ▲ a ▼ dohromady pro opuštění prázdninového režimu.

NEXT + - DAY R/S

8.0°C :00

NEXT + - DAY RIS

20.0°C 46 ^ V

2.3 Uživatelské změny

Čas od času můžete potřebovat dočasně změnit nastavení vytápění díky neobvykle chladném či teplém počasí. TP 7000 má několik uživatelských změn, které mužou být použity bez následného ovlivnění naprogramovaného nastavení.

☐ Dočasná změna aktuální naprogramované hodnoty

- stiskněte ▲ nebo ▼ pro výběr požadované teploty.

☐ Prodloužení událost 1 (tj 06.30 20°C) - nastavení této teploty na celý den ( to znamená, že požadovaná teplota bude konstatní po celý den)

- Stiskněte tlačítko tak jak je zobrazeno na obr.

20-0°C 6:30 #1

☐ Prodloužení nastavení aktuální teploty na 1, 2 nebo 3 hodiny.

- Stiskněte tlačítko jednou pro 1x extra hodinu, 2x pro 2 extra hodiny a 3x pro 3 extra hodiny. Čtvrtý stisk odstraní nastavenou změnu.

+1HR +2HR +3HR 20:00' 6:30 2

□ Změna nastavení hlavního LCD displeje tak aby ukazoval bud'čas anebo aktuální pokojovou teplotu.

- stiskněte NEXT a COPY dohromady.

NEXT + - DAY COPY

2.4 Výměna baterií (neplatí pro verzi TP 7000M)

Jestliže jsou baterie skoro vybité, zobrazí se na displeji symbol baterie. Od tohoto okamžiku máte 15 dní na jejich výměnu než dojde k vypnutí jednotky. Do termostatu používejte vysoce kvalitní alkalické baterie - životnost je cca 2 roky.

13:59 15.0°C

Upute za korisnika

TP7000

Elektronički programabilni sobni termostat

+ HRS 13:50 Danförs

Sadržaj

1.0 Upute za korisnika....84

1.1 Programabilni sobni termostat 84
1.2 Predpodešeni vremenski program 84
1.3 Prije nego što počnete podešavanje 84
1.4 Prikaz na zaslonu....84
1.5 Podešavanje sata i dana 85
1.6 Podešavanje OSC (optimalno vrijeme pokretanja) perioda, ako je omogućeno 85
1.7 Zadržavanje predprogramiranih podešenja 85
1.8 Prije promjene predpodešenog vremenskog programa . 86
1.81 Podešavanje u 7 dnevnom vremenskom modu......86
1.82 Programiranje u 5/2 dnevnom modu ....87

2.0 Advanced 88

2.1 Prebacivanje u termostatski način rada 88
2.2 Podešavanje programa za godišnji odmor....88
2.3 Kratkotrajne izmjene u programu 89
2.4 Promjena baterija (ne TP7000M) 89

1.0 Upute za korisnika

1.1 Programabilni sobni termostat

TP7000 omogućava do 6 vremenskih i temperaturnih programa za svaki dan u tjednu omogućavajući potpunu fl eksibilnost. Omogućava veću uštedu energije i više jednostavnih funkcija lakog korisničkog preprogramiranja, uključujući i 99 dnevni mod za godišnji odmor.

1.2 Predpodešeni vremenski program

TP7000 isporučuje se sa predprogramiranim vremenskim programom i temperaturama koje najčešće odgovaraju većini korisnika.

Dani u tjednu (Pon-Pet) Vikend (Sub-Ned)
Period	Vrijeme Temp °C Period		Vrijeme Temp °C
1	06:30	20	1	07:30	20
2	08:30	15	2	09:30	20
3	11:30	20	3	11:30	20
4	13:30	15	4	13:30	20
5	16:30	21	5	16:30	21
6	22:30	15	6	22:30	15

Ako želite promjeniti bilo od već postavljenih podešenja, proučite upute ne stranicama 86-87. Prvo pratite objašnjenja i korake opisane na strani 84 radi podešenja prikaza na zaslonu te podešenja točnog vremena i datuma.
