Produkto tipas	Programuojamas kambario termostatas
Prekės ženklas	Danfoss
Modelis	RT52
Matmenys (ilgis x aukštis x gylis)	110 x 88 x 28 mm
Maitinimas	2 šarminės AA baterijos (LR6)
Temperatūros diapazonas	nuo 5 iki 30 °C
Temperatūros tikslumas	±1 °C
Kontakto tipas	1 x SPDT, Type 1B, 3(1)A, 10-230 V~
RF dažnis (belaidžio modelio)	433,92 MHz
Siųstuvo atstumas (RF)	30 m maks.
Ekranas	LCD ekranas su temperatūros ir režimo indikacija
Programavimas	Dienos/nakties temperatūra su laikrodžiu (automatinis grįžimas)
Pagrindinės funkcijos	Temperatūros reguliavimas, dienos/nakties režimas, grįžimo į dieną laikmatis, chrono-proporcinis nustatymas
Montavimas	Montavimas ant sienos ant plokštės, 2 laidų prijungimas (laidinis variantas), nuotolinis RX imtuvas (RF variantas)
Standartai	EN 60730-2-9
Taršos laipsnis	2 laipsnis
Nominalioji smūgio įtampa	2,5 kV
Rutulinis bandymas	75 °C
Baterijų keitimas	Mirksinti baterijos piktograma, 15 dienų iki išsijungimo, nustatymai išsaugomi, jei keičiama per mažiau nei minutę
Priežiūra	Valyti sausa šluoste, nenaudoti abrazyvinių priemonių

Dažnai užduodami klausimai - RT52 DANFOSS

Kaip nustatyti dienos/nakties temperatūrą RT52?

Paspauskite ▲ arba ▼ mygtukus, kad nustatytumėte dienos temperatūrą. Norėdami nustatyti nakties temperatūrą, vienu metu paspauskite ▲ ir ▼, kad pereitumėte į nakties režimą (n), tada naudokite ▲ arba ▼ norėdami reguliuoti. Dar kartą vienu metu paspauskite ▲ ir ▼, kad perjungtumėte režimus.

Kaip nustatyti laiką RT52?

Vieną kartą paspauskite PROG mygtuką. Naudokite ▲ arba ▼ norėdami nustatyti valandas. Dar kartą paspauskite PROG, kad nustatytumėte grįžimo prie dienos temperatūros laiką. Trečiasis PROG paspaudimas grąžina į veikimo režimą.

Ką daryti, jei ekrane nieko nerodoma?

Pakeiskite baterijas dviem naujomis šarminėmis baterijomis. Jei ekranas lieka tuščias, atstatykite prietaisą išimdami baterijas 2 minutėms, tada vėl įdėkite. Tada turėsite iš naujo nustatyti laiką ir programas.

Ar galiu naudoti įkraunamas baterijas?

Instrukcijoje rekomenduojama naudoti tik kokybiškas šarmines baterijas. Įkraunamos baterijos (NiMH) turi mažesnę įtampą ir gali neužtikrinti patikimo veikimo.

Kaip atstatyti RT52 termostatą?

Išimkite baterijas 2 minutėms, tada vėl įdėkite. Ekranas užsidegs ir parodys numatytuosius nustatymus (dienos režimas, numatytoji temperatūra). Turėsite iš naujo užprogramuoti laiką ir temperatūras.

Koks yra RF modelio (RT52-RF) veikimo atstumas?

Maksimalus atstumas tarp termostato ir RX imtuvo yra 30 metrų laisvoje erdvėje. Venkite metalinių kliūčių (katilas, dideli prietaisai), kurios gali sumažinti atstumą.

Kaip susieti RF termostatą su imtuvu?

Komplektuose jie yra iš anksto suporuoti. Priešingu atveju atstatykite termostatą (išimkite baterijas 2 min.), tada laikykite nuspaudę V ir + mygtukus 3 sekundes (siunčiamas signalas). Ant imtuvo vienu metu paspauskite PROG ir CHx (pagal zoną) 3 sekundes, kol lemputė pradės mirksėti. Vykdykite instrukcijos veiksmus.

Ar termostatas suderinamas su esamu katilu?

Taip, RT52 turi SPDT kontaktą (3A/230V), pritaikytą daugumai katilų. Įsitikinkite, kad nulinis ir įžeminimo laidai nėra prijungti prie termostato (jie turi būti izoliuoti). Montavimą turi atlikti kvalifikuotas elektrikas.

Kaip rankiniu būdu perjungti dienos ir nakties režimus?

Vienu metu paspauskite ▲ ir ▼ mygtukus. Piktograma kairėje viršuje ekrane keičiasi tarp 'd' (diena) ir 'n' (naktis). Termostatas palaiko atitinkamą temperatūrą iki kito perjungimo arba iki užprogramuoto laiko (RT52).

Ką daryti, jei mirksi baterijos piktograma?

Per 15 dienų pakeiskite baterijas naujomis šarminėmis baterijomis, kitaip termostatas išsijungs. Norėdami išsaugoti nustatymus, pakeiskite per mažiau nei minutę.

NAUDOJIMO INSTRUKCIJA RT52 DANFOSS

Montavimo instrukcijos Informacija Vartotojui

Ši gamini prijungti gali tik kvalifi kuotas elektrikas arba kompetentingas šildymo sistemos instaliuotojas, o prijungimas turi būti suderintas su IEEE elektros laidų montavimo reglamento dabartine redakcija.

Specifi kacija

Specifikacija RT51/52 RT51/52-RF
Maitinimas	2xAA/MN:500 çarminės baterijos
Laiko nustatymo tikslumas	1 min. baterijos įkrovimui
Kontakto tipas	SPDT tipas 1B	N/A
Pajungimo įtampa, galia	3(1)A, 10-230Vac N/A
Siųstuvo dažnis	N/A 433.92MHz
Siųstuvo ribos (žiūrėkite pastabą apačioje)	N/A	30 metru maks., matomumo linija
Temperatūros diapazonas	5-30°C
Matmenys (mm) 110 plotis, 88 aukštis,	28 gylis
Atitinka standartus EN60730-2-9 (EN300220 : RF)
Nominali impulso įtampa 2.5Kv
Rutulinio slėgio bandymas 75°C
Kontroliuojama tarça	Laipsnis 2
Tiksli temperatūra	±1°C

Svarbu pažymėti: Užtikrinkite, kad nebūtu dideliu metaliniu daliu, kaip, pavyzdžiui, boileriai arba kiti dideli jrenginiai,(matomumo linijoje) tarp termostato ir imtuvo, kadangi jie trukdys ryšiui tarp termostato ir imtuvo.

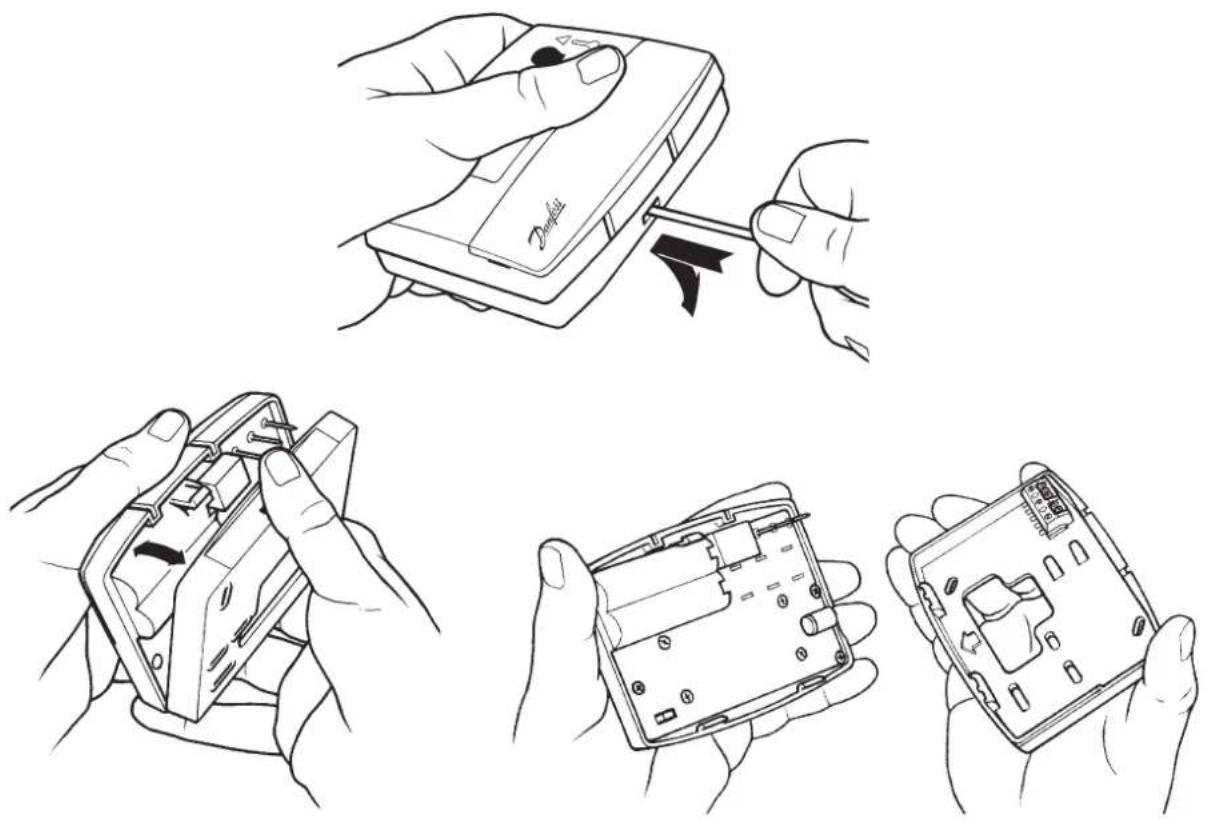

☐ Iš pradžių nuimkite sienos plokštelę nuo prietaiso galo.

Nuo viršutinio kairiojo sienos plokštelės kampo iki dešiniojo krašto turi būti mažiausiai 140 mm, iki kairiojo krašto – 15 mm, 30 mm viršuje ir 100 mm apačioje tarpas, kad būtų galima sumontuoti jungiamą kištuku modulį.

☐ Prieš montuodami prietaisą, nustatykite jį i ON/OFF arba reguliavimo pagal laiką režimą (žr. toliau).

1) ON/OFF – boileris įsijungia (ON), jei temperatūra nukrenta žemiau už nustatytaja, ir išsijungia (OFF), jei temperatūra pakyla aukščiau už nustatytaja.
2) Reguliavimo pagal laiką režimas – tai taupantis energiją režimas, kai boileris kaitinamas regulariais intervalais, kad būtų išlaikyta nustatyta temperatūra, taip užtikrinant reikiamas aplinkos sąlygas.

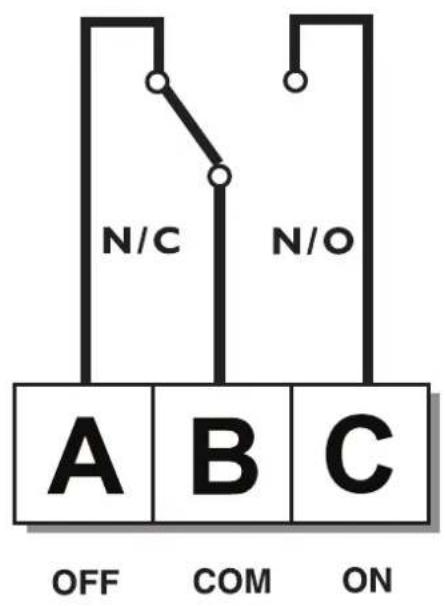

! Prie kai kurių termostatų gali būti prijungtas neutralus irl arba įžeminimo laidas. Jų nereikia RT51/52 prietaisams ir jų NEREIKIA prijungti prie RT51/52 gnybtų. Juos galite atjungti nuo elektros tinklo ir susukę įdėti į angą RT51/52 gale.

Dèmesio! Jei naudojate su maitinimo šaltiniais veikiančias sistemas, prijunkite 2 gnybta prie maitinimo šaltinio.

Jeigu termostatas ir imtuvas tiekiami kartu vienoje pakuotėje, jie parenkami gamykloje, todėl derinimas nereikalingas (tik RX1 modeliams).

Norėdami suderinti RX imtuvą su termostato signalo dažniu, atlikite toliau nurodytus 1-5 veiksmus.

1 RT51/52-RF

Iš naujo paleiskite prietaisą: 2 minutėms ištraukite baterijas, o paskui jas pakeiskite.

2 Paspauskite ▼ ir + klavišus ir palaikykite juos nuspaudę 3 sekundes. (RT51/52 dabar 5 minutes nepertraukiamai siunčia unikalius signalus).

3 RX1

Paspauskite kartu PROG ir CH1 klavišus ir palaikykite 3 sekundes juos nuspaudę, kol vieną kartą blykstelės žalia šviesa.

4 RX2 (jei taikoma)

Stat 1 – atlikite 1-3 veiksmus;

Stat 2 – palaukite 5 minutes, atlikite 1-2 veiksmus ir tada paspauskite klavišus PROG ir CH2, esančius RX2.

RX3 (jei taikoma)

Stat 1 – atlikite 1-3 veiksmus;

Stat 2 – palaukite 5 minutes, atlikite 1-2 veiksmus ir tada paspauskite klavišus PROG ir CH2, esančius RX3;

Stat 3 – palaukite 5 minutes, atlikite 1-2 veiksmus ir tada paspauskite klavišus PROG ir CH3, esančius RX3.

5 RT51/52-RF

Norėdami pasirinkti temperatūrą, paspauskite ▼ ar ▼ – prietaisas persijungs i darbo režimą.

Informacija Vartotojui

Jūsų kambario termostatas

RT51

RT51 yra nesudėtingas kambario termostatas, leidžiantis užprogramuoti dienos ir nakties temperatūrą bei perjungti iš vieno nustatymo į kitą tiesiog paspaudžiant 2 klavišus.

RT52

RT52 būdingos tos pačios funkcijos kaip ir RT51, tačiau jame papildomai įmontuotas laikmatis, jūsų pasirinktu laiku perjungiantis termostatą į dienos temperatūrą.

Bevieliai RF modeliai

Abu modelius galima įsigyti kaip bevieles versijas (RT51-RF ir RT52-RF), kurioms būdingos visiškai tos pačios funkcijos kaip ir modeliams su laidais.

Visi termostatai palaiko ryši su RX imtuvu, kuris gali būti sumontuotas iki 30 m atstumu.

Jūsų rodmenų nuskaitymas

Prieš pradedant naudoti

Jei norite iš naujo paleisti prietaisa, atidarykite skydelj programavimo prietaiso priekinėje dalyje. 2 minutėms išimkite baterijas, tada pakeiskite jas.

Ekranas automatiškai persijungs i dienos režimą (kairėje ekrano pusėje pasirodo raidė „d“) ir jame pasirodys dabartinė temperatūra dideliais skaitmenimis, o pageidaujama temperatūra – mažesniais skaitmenimis.

Dienos ir nakties temperatūros nustatymas

Dienos temperatūros nustatymas

Spauskite ▲ ir ▼ mygtukus, kol pasirodys reikiama DIENOS TEMPERATŪRA.

Nakties temperatūros nustatymas

Norëdami pasirinkti NAKTIES režimą (n parodyta ekrano virõuje kairëje pusëje), vienu metu nuspauskite abu ▲ ir ▼ mygtukus.

Spauskite ▲ ir ▼ klavišus tol, kol pasirodys pageidaujama nakties (mažesnė) temperatūra (nuo 5 iki 30°C arba šildymas išjungiamas).

Norėdami perjungti iš DIENOS (d) į NAKTIES (n) režimą arba atvirkščiai, vienu metu nuspauskite abu ▲ ir ▼ mygtukus.

Tik RT52/52-RF

Laikrodžio nustatymas

Vieną kartą paspauskite PROG mygtuką.

Spauskite ▲ ir ▼ mygtukus, kol pasirodys tinkamas LAIKAS.

Grjžimo prie dienos laiko nustatymas

Vėl paspauskite PROG mygtuką.

Spauskite ▲ ir ▼ mygtukus, kol pasirodys tinkamas LAIKAS.

Norėdami sugrižti i RUN režima, vėl spauskite PROG.

Dabar prietaisas reguliuos çildymą pagal jūsų nustatytą temperatūrą.

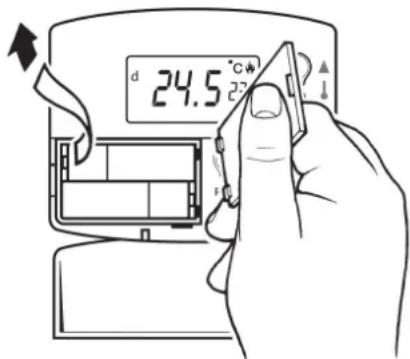

Bateriju pakeitimas

☐ Jei išsikrauna baterijos, LCD ekrane ima mirksėti baterijos simbolis.
☐ Baterijas galėsite pakeisti per 15 dienu, po to prietaisas išsijungs.
☐ Keisdami baterijas, per vieną minutę išimkite senąsias ir įdėkite naująsias baterijas – tuomet nustatyta programa išliks.

SVARBU! Naudokite tik aukštos kokybės šarmines baterijas.

! Isidémékite! Jei normalaus veikimo metu ekranas išsijungia, reikia pakeisti baterijas, perkrauti prietaisą bei vėl nustatyti laiką bei programas.
