Produkto tipas	Elektroninis termostatas su sukamuoju nustatymu ir LCD ekranu
Modelis	RET RF (RET B-RF, RET B-LS-RF, RET B-NSB-RF)
Matmenys (mm)	85 mm plotis x 86 mm aukštis x 42 mm gylis
Maitinimas	2 x AA šarminės baterijos (MN1500)
Temperatūros diapazonas	nuo 5°C iki 30°C
Temperatūros tikslumas	±1°C
Kontaktų specifikacija	10-230 V kintamosios srovės, 3(1)A (išskyrus Šiaurės Ameriką); 10-24 V kintamosios srovės, 50/60 Hz, 3(1)A (Šiaurės Amerika)
Kontaktų tipas	SPDT 1B tipo
Siųstuvo dažnis (RF modeliai)	433,92 MHz
Siųstuvo atstumas (RF modeliai)	30 m maks. (tiesioginio matymo linija)
Montavimo aukštis	Maždaug 1,5 m nuo grindų, atokiau nuo skersvėjų ir šilumos šaltinių
Ekranas	LCD ekranas, rodantis faktinę kambario temperatūrą arba nustatytą temperatūrą (mirksi)
Valdymo režimas (šildymas)	ĮJUNGTA/IŠJUNGTA arba CHRONO (energijos taupymas) su pasirenkamais ciklais (3 - grindiniam šildymui, 6 - radiatoriams)
Valdymo režimas (vėsinimas)	ĮJUNGTA/IŠJUNGTA su kompresoriaus uždelsimo apsauga (snaigė mirksi)
Silpnos baterijos indikacija	Mirksi baterijos simbolis; pakeisti per 15 dienų, kitaip rodomas 'Of' ir išjungiama apkrova
RET B-LS modelio funkcija	Automatinis / Išjungimo jungiklis: 'I' = normalus valdymas, 'O' = išėjimas išjungtas (rodomas 'Of')
RET B-NSB modelio funkcija	Dienos / Nakties jungiklis: Saulė = normalus, Mėnulis = 4°C žemiau nustatytosios (šildymas) arba 4°C aukščiau (vėsinimas)
DIL jungiklių nustatymai	Šildymo / Vėsinimo pasirinkimas, ĮJUNGTA/IŠJUNGTA arba CHRONO, ciklai per valandą (3 arba 6)
RF susiejimas	Paspauskite LEARN mygtuką ant termostato (po sukamuoju jungikliu) 3 sekundes, tada susiekite su imtuvu per 5 minutes.
Atitiktis standartams	BS EN 60730-2-9, EN 300220 (RF), EMC direktyva 89/336/EEB, LVD 73/23/EEB
Valymas ir priežiūra	Nuvalykite sausa šluoste; nenaudokite tirpiklių ar abrazyvų. Pakeiskite baterijas, kaip nurodyta.
Atsarginės dalys ir taisomumas	Viduje nėra vartotojo prieinamų dalių. Dėl keitimo ar remonto kreipkitės į Danfoss.

Dažnai užduodami klausimai - RET RF DANFOSS

Kaip nustatyti temperatūrą mano Danfoss RET RF termostate?

Pasukite nustatymo ratuką į norimą temperatūrą. Pasirinkta temperatūra mirksės LCD ekrane, nurodydama nustatytą temperatūrą. Po kelių sekundžių ekranas nustoja mirksėti ir rodo faktinę kambario temperatūrą.

Ką reiškia liepsnos simbolis ekrane?

Liepsnos simbolis užsidega, kai termostatas prašo šilumos. Vėsinimo režime snaigės simbolis rodo vėsinimo poreikį. Mirksinti snaigė reiškia, kad kompresoriaus išėjimas vėluojamas, kad būtų išvengta pažeidimų.

Kaip pakeisti baterijas ir kokio tipo naudoti?

Kai baterijos simbolis mirksi, pakeiskite abi baterijas dviem naujomis AA šarminėmis baterijomis (MN1500). Naudokite tik šarminio tipo; nešarminės gali sukelti neteisingą silpnos baterijos indikaciją. Pakeiskite per 15 dienų, kad išlaikytumėte valdymą.

Koks skirtumas tarp RET B, RET B-LS ir RET B-NSB modelių?

Visi modeliai yra identiški, išskyrus papildomus jungiklius. RET B yra pagrindinis. RET B-LS turi Automatinį / Išjungimo jungiklį, skirtą išėjimui išjungti. RET B-NSB turi Dienos / Nakties jungiklį: Saulė normaliam nustatymui, Mėnulis 4°C žemiau (šildymas) arba aukščiau (vėsinimas).

Kaip susieti termostatą su imtuvu (RF modeliai)?

RX1: nustatykite ratuką į 1, nuimkite ratuką, paspauskite ir laikykite LEARN mygtuką (po ratuku) 3 sekundes, tada paspauskite PROG ir CH1 ant imtuvo, kol užsidegs žalia lemputė. RX2/RX3: pakartokite kiekvienam termostatui/kanalui, tarp jų palaukite bent 5 minutes.

Ką daro DIL jungikliai?

DIL jungikliai pasirenka šildymo arba vėsinimo režimą, ĮJUNGTA/IŠJUNGTA arba CHRONO veikimą, ir ciklus per valandą (3 - grindiniam šildymui, 6 - radiatoriams). Tikslius nustatymus žiūrėkite instrukcijoje.

Ką daryti, jei ekrane rodoma 'Of'?

'Of' pasirodo, kai baterijos išsikrovusios ir termostatas išjungia apkrovą. Nedelsiant pakeiskite baterijas naujomis šarminėmis. Jei tai RET B-LS modelis su jungikliu 'O' padėtyje, perjunkite į 'I'.

Kokiame aukštyje turėčiau montuoti termostatą?

Montuokite termostatą maždaug 1,5 metro virš grindų, atokiau nuo skersvėjų, šilumos šaltinių (radiatoriai, tiesioginiai saulės spinduliai) ir didelių metalinių objektų, galinčių blokuoti RF signalą.

Kaip valyti termostatą?

Nuvalykite termostatą sausa šluoste. Nenaudokite tirpiklių, abrazyvų ar skysčių, nes jie gali pažeisti prietaisą.

Ar galiu reguliuoti temperatūros nuokrypį ar apriboti diapazoną?

Termostatas turi įmontuotą užrakinimo ir ribojimo funkciją (žiūrėkite instrukciją). Taip pat galite nustatyti konkretų temperatūros diapazoną per DIL jungiklius arba naudodami ratuko ribotuvus (žr. montavimo instrukcijas).

NAUDOJIMO INSTRUKCIJA RET RF DANFOSS

Montavimo instrukcijos

Elementai	RET B (RF)/RET B-LS (RF)/RET B-NSB (RF)
Kontaktas 10 - 230 Vac, 3	(1) A
Tiksli temperatūra ±1°C
Kontakto tipas SPDT Type	1B
Siųstuvo dažnis 433,92 MHz	(RF modeliai)
Siųstuvo diapazonas 30 m	daugiausia (RF modeliai)
Maitinimo šaltinis 2 x AA/MN	1500 alkaline baterijos
Kontroliuojama tarša 2 lygis
Nominali impulsinė įtampa	2,5 kV
Sukurtas pagal	BS EN 60730-2-9(EN 300220, skirta RF)
Rutulio įspaudimo metodą	75°C
Temperatūros diapazonas	5-30°C
Dydžiai (mm)	85 (plotis) x 86 (aukštis) x 42 (gylis)

Svarbi informacija apie RF gaminius: Patikrinkite, ar viename lygyje tarp siųstuvo ir imtuvo nėra didelių metalinių objektų, pvz., boilerio dėžių ar kitų reikmenų, nes jie trukdo ryšiui tarp termostato ir imtuvo.

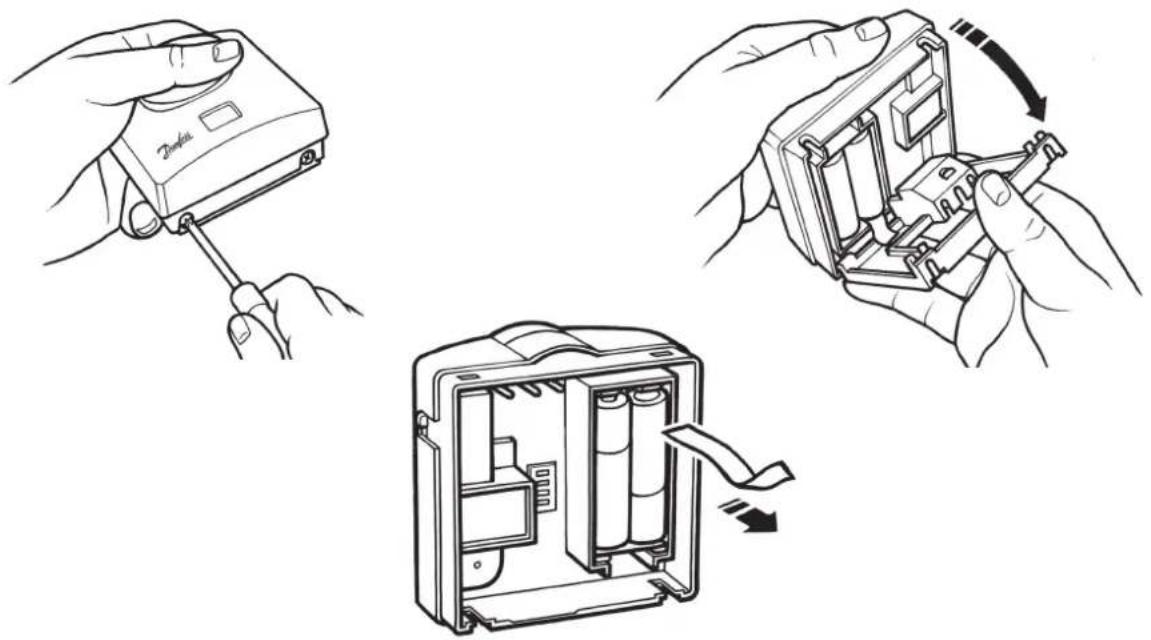

Montavimas

LT

Pritvirtinkite prietaisą apie 1,5 m aukštyje nuo grindų, atokiau nuo skersvėjo ar šilumos šaltinių, pvz., radiatorių, atviros ugnies ar tiesioginių saulės spindulių.

LT

Laidai (ne RF modeliams)

Montavimo instrukcijos

Paslinkite DIL jungiklius i pagei- daujamas padėtis (žr. žemiau)

Šildymo pasirinktis

Vėsinimas

lj./lšj.

6 ciklai

°F

Vėsinimo pasirinktis

Vėsinimas

Neuždelsiant

4 min. vėlinimas

°F

Kompresoriaus vėlinimas

2 min. vélinimas

°C

ON/OFF – boileris įsijungia (ON), jei temperatūra nukrenta žemiau už nustatytaja, ir išsijungia (OFF), jei temperatūra pakyla aukščiau už nustatytaja.

CHRONO (reguliavimas pagal laika) – taupan- tis energija režimas, kai boileris kaitinamas reguliariais intervalais, kad būtu išlaikyta nustatyta temperatūra ir užtikrintos tinkamos aplinkos sąlygos.

• radiatorių sistemoms pasirinkite 6 ciklus;
• šildomoms grindims pasirinkite 3 ciklus.

Blokavimas ir ribojimas

Dèmesio! Jei naudojate su maitinimo šaltiniais veikiančias sistemas, prijunkite 2 gnybtą prie maitinimo šaltinio.

Komplektavimas (tik RF versijos)

Jeigu termostatas ir imtuvas tiekiami kartu vienoje pakuotėje, jie parenkami gamykloje, todėl derinimas nereikalingas

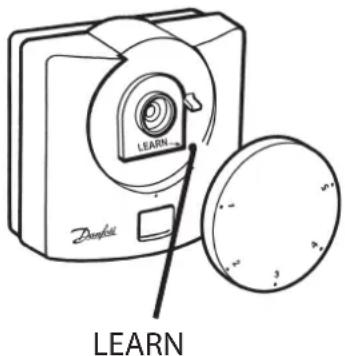

1 RET B-RF - Pasukite nustatymo diską iki skalėje pažymėto skaičiaus 1. Nuimkite diską, paspauskite LEARN klavišą ir palaikykite jį nuspaudę 3 sekundes (jis yra po nustatymų disku.) Dar nekeiskite nustatymų disko.

PASTABA: Dabar termostatas nepertraukiamai siunčia signalus 5 min.

2 RX1 - Paspauskite ir palaikykite nuspaudę PROG CH1 klavišus tol, kol ims mirksėti žalia lemputė.

3 RX2/RX3 - RX2 ar RX3 atveju pakartokite 1 ir 2 veiksmus su kiekvienu termostatu ir kanalu taip, kad liktu mažiausiai 5 minutės tarp kiekvieno termostato patikros.

4 RET B-RF - Norint pakeisti termostato nustatymą, pasukite nustatymo diską iki skaičiaus 1.

LT

Informacija Vartotojui

Ekranas

Kol nenuimtas nustatymų diskas, LCD ekrane bus rodoma dabartinė kambario temperatūra.

Temperatūros nustatymas

Pasukite nustatymų diską iki pageidaujamos temperatūros. LCD ekrane ims mirksėti pasirinkta temperatūra – tai reiškia, jog ji nustatyta.

Po kiek laiko ekranas nustos mirksėti ir jame pasirodys dabartinė kambario temperatūra.

Termostato režimas (tik šildymo režimas)

Kai termostatas didina temperatūrą, pasirodo liepsnos simbolis.

Termostato režimas (tik vėsinimo režimas)

Kai termostatas mažina temperatūrą, pasirodo snaigės simbolis. Jei šis simbolis mirksi, termostato veikimas trumpam uždelsiamas, kad nebūtų sugadintas kompresorius.

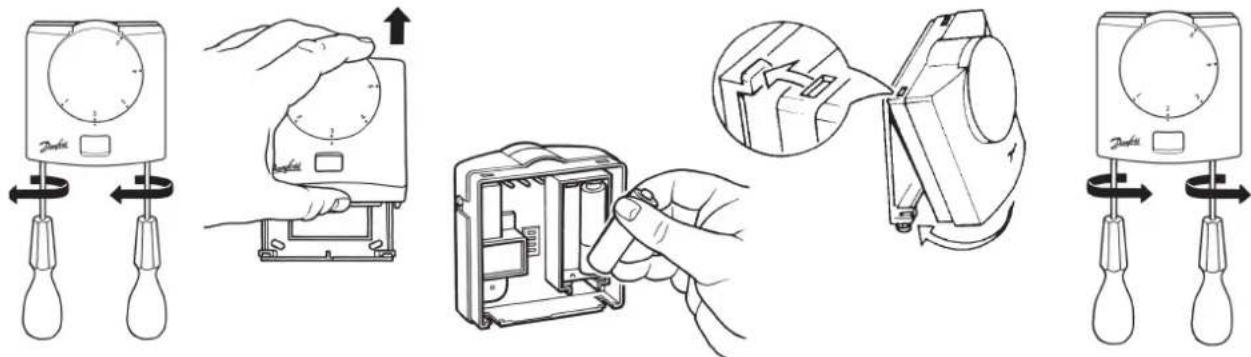

Pranešimas apie išsikrovusią bateriją

Kai ateina laikas keisti baterijas, ekrane ima mirksėti baterijos simbolis. Baterijas reikia pakeisti per 15 dienu, po to termostatas išjungia kontroliuojamą apkrovą. Taip atsitikus, ekrane pasirodo užrašas „Of“.

SVARBU ŽINOTI: naudotinos ðarminës baterijos.

Šiame modelyje sumontuotas automatinis išjungimo jungiklis.

Kai jungiklis nustatytas l „l“ padėti, termostatas palaiko temperatūra, nustatytą nustatymų disku.

Kai jungiklis nustatytas i „O“ padėtį, termostatas išjungiamas ir ekrane pasirodo užrašas „Of“.

Tik RET B-NSB modelis

Šiame modelyje sumontuotas dienos/nakties jungiklis.

Kai jungiklis nustatytas i „saulės simbolio“ padėtį, termostatas palaiko temperatūra, nustatytą nustatymų disku.

Kai jungiklis nustatytas i „mėnulio simbolio“ padėtį, termostatas palaiko 4°C žemesnę temperatūrą už nustatytają nustatymų disku.

PASTABA: jei termostatas naudojamas vėsinimui reguliuoti, jis kontroliuoja 4°C aukštesnę temperatūrą, o jungiklis nustatytas i MĖNULIO padėti.
