RET RF - Termostato DANFOSS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Termostato elettronico con impostazione a quadrante e display LCD
Modello	RET RF (RET B-RF, RET B-LS-RF, RET B-NSB-RF)
Dimensioni (mm)	85 larghezza x 86 altezza x 42 profondità
Alimentazione	2 batterie alcaline AA (MN1500)
Intervallo di temperatura	da 5°C a 30°C
Precisione temperatura	±1°C
Capacità contatto	10-230 Vac, 3(1)A (escluso Nord America); 10-24 Vac, 50/60Hz, 3(1)A (Nord America)
Tipo di contatto	SPDT Tipo 1B
Frequenza trasmettitore (modelli RF)	433.92 MHz
Portata trasmettitore (modelli RF)	30m max (linea di vista)
Altezza di installazione	Circa 1,5 m dal pavimento, lontano da correnti d'aria e fonti di calore
Display	LCD che mostra la temperatura ambiente reale o la temperatura impostata (lampeggiante)
Modalità di controllo (Riscaldamento)	ON/OFF o CHRONO (risparmio energetico) con cicli selezionabili (3 per pavimento radiante, 6 per radiatori)
Modalità di controllo (Raffreddamento)	ON/OFF con protezione ritardo compressore (fiocco di neve lampeggiante)
Indicazione batteria scarica	Simbolo batteria lampeggiante; sostituire entro 15 giorni, altrimenti visualizza 'Of' e spegne il carico
Caratteristica modello RET B-LS	Interruttore Auto/Off: 'I' = controllo normale, 'O' = uscita disattivata (display 'Of')
Caratteristica modello RET B-NSB	Interruttore Giorno/Notte: Sole = normale, Luna = 4°C sotto setpoint (riscaldamento) o 4°C sopra (raffreddamento)
Impostazioni interruttori DIL	Selezione riscaldamento/raffreddamento, ON/OFF o CHRONO, cicli all'ora (3 o 6)
Abbinamento RF	Premere il pulsante LEARN sul termostato (sotto il quadrante) per 3 secondi, quindi abbinare al ricevitore entro 5 minuti
Conformità agli standard	BS EN 60730-2-9, EN 300220 (RF), Direttiva EMC 89/336/CEE, Direttiva Bassa Tensione 73/23/CEE
Pulizia e manutenzione	Pulire con panno asciutto; non utilizzare solventi o abrasivi. Sostituire le batterie come indicato.
Ricambi e riparabilità	Nessuna parte riparabile dall'utente all'interno. Contattare Danfoss per sostituzione o riparazione.

Domande frequenti - RET RF DANFOSS

Come si imposta la temperatura sul termostato Danfoss RET RF?

Ruotare il quadrante di impostazione sulla temperatura desiderata. La temperatura selezionata lampeggerà sul LCD per indicare che è la temperatura impostata. Dopo alcuni secondi, il display smette di lampeggiare e mostra la temperatura ambiente reale.

Cosa significa il simbolo della fiamma sul display?

Il simbolo della fiamma si accende quando il termostato richiede calore. In modalità raffreddamento, un simbolo di fiocco di neve indica la richiesta di raffreddamento. Un fiocco di neve lampeggiante significa che l'uscita del compressore è ritardata per evitare danni.

Come si sostituiscono le batterie e che tipo devo usare?

Quando il simbolo della batteria lampeggia, sostituire entrambe le batterie con due nuove batterie alcaline AA (MN1500). Utilizzare solo tipo alcalino; le non alcaline possono causare un'indicazione errata di batteria scarica. Sostituire entro 15 giorni per mantenere il controllo.

Qual è la differenza tra i modelli RET B, RET B-LS e RET B-NSB?

Tutti i modelli sono identici tranne che per interruttori aggiuntivi. RET B è base. RET B-LS ha un interruttore Auto/Off per spegnere l'uscita. RET B-NSB ha un interruttore Giorno/Notte: Sole per setpoint normale, Luna per 4°C sotto (riscaldamento) o sopra (raffreddamento).

Come si abbina il termostato al ricevitore (modelli RF)?

Per RX1: posizionare il quadrante su 1, rimuovere il quadrante, premere e tenere premuto il pulsante LEARN (sotto il quadrante) per 3 secondi, quindi premere PROG e CH1 sul ricevitore fino a quando la luce verde lampeggia. Per RX2/RX3, ripetere per ogni termostato/canale con almeno 5 minuti di intervallo.

A cosa servono gli interruttori DIL?

Gli interruttori DIL selezionano la modalità riscaldamento o raffreddamento, il funzionamento ON/OFF o CHRONO e i cicli all'ora (3 per pavimento radiante, 6 per radiatori). Fare riferimento al manuale per le impostazioni esatte.

Cosa devo fare se il display mostra 'Of'?

'Of' appare quando le batterie sono esaurite e il termostato spegne il carico. Sostituire immediatamente le batterie con nuove alcaline. Se si tratta di un modello RET B-LS in posizione 'O', passare a 'I'.

A quale altezza devo installare il termostato?

Montare il termostato a circa 1,5 metri dal pavimento, lontano da correnti d'aria, fonti di calore (radiatori, luce solare diretta) e grandi oggetti metallici che potrebbero bloccare il segnale RF.

Come si pulisce il termostato?

Utilizzare un panno asciutto per pulire il termostato. Non utilizzare solventi, abrasivi o liquidi, poiché potrebbero danneggiare il dispositivo.

Posso regolare l'offset della temperatura o limitare l'intervallo?

Il termostato ha una funzione di blocco e limitazione integrata (fare riferimento al manuale). È anche possibile impostare un intervallo di temperatura specifico tramite gli interruttori DIL o utilizzando i fermi del quadrante (vedere le istruzioni di installazione).

MANUALE UTENTE RET RF DANFOSS

Istruzioni per l'uso

Caratteristiche	RET B (RF) / RET B-LS (RF) / RET B-NSB (RF)
Valori nominali dei contatti 1	0 - 230 Vac, 3 (1) A
Precisione temperatura ± 1^
Tipo dei contatti SPDT tipo 1	B
Frequenza del trasmettitore	433,92 MHz (modelli RF)
Campo di funzionamento del trasmettitore	massimo 30 metri (modelli RF)
Alimentazione 2 batterie alcaline AA/MN1500
Livello antinquinamento Livello 2
Tensione nominale impulsi 2,5 KV
Conforme alle norme BS EN	60730-2-9 (EN 300220 per RF)
Prova di pressione con sfere	75°C
Intervallo temperatura 5-30°C
Dimensioni (mm)	85 di larghezza x 86 di altezza x 42 di profondità

Nota importante per i prodotti RF: Accertarsi che tra il trasmettitore e il ricevitore non vi siano oggetti metallici di grandi dimensioni, quali ad esempio i rivestimenti esterni della caldaia o altri dispositivi di una certa dimensione che impediscano le comunicazioni tra termostato e ricevitore.

I

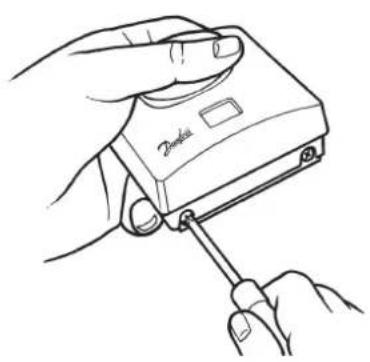

Montaggio

Istruzioni per l'uso

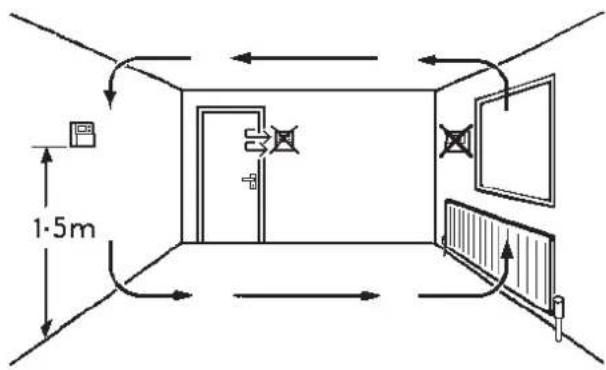

Installarlo ad un'altezza di circa 1,5 m da terra, al riparo da correnti d'aria o fonti di calore quali ad esempio radiatori, fi amme libere o luce solare diretta.

Cablaggio (esclusi i modelli RF)

Impostazione interruttori DIL

Impostare gli interruttori DIL sui parametri prescritti (vedere sotto)

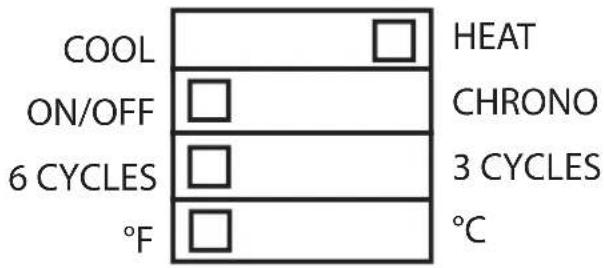

Attivazione riscaldamento

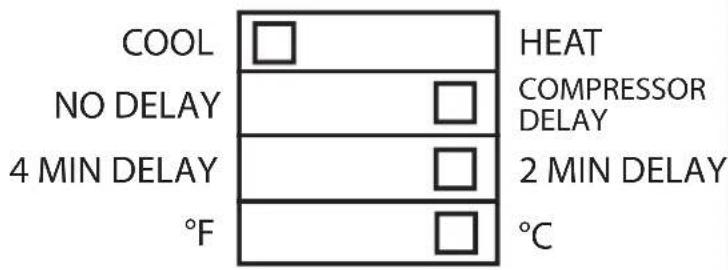

Attivazione raff reddamento

ON/OFF: la caldaia si inserisce (ON) quando la temperatura scende al di sotto del valore impostato e si disinserisce (OFF) quando lo supera.

CHRONO (Regolazione cronoproporzionale): funzione a risparmio energetico che inserisce la caldaia ad intervalli regolari per mantenere una temperatura preimpostata, consentendo così all'utente di avere una temperatura ambiente costante.

• utilizzare 6 cicli per gli impianti con radiatori
• utilizzare 3 cicli per gli impianti di riscaldamento a pavimento

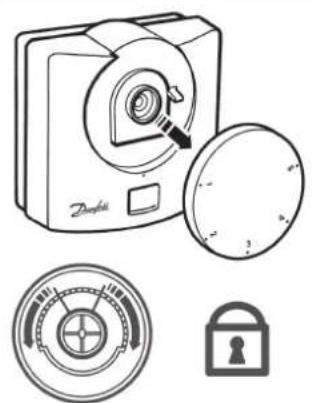

Bloccaggio e esclusioni

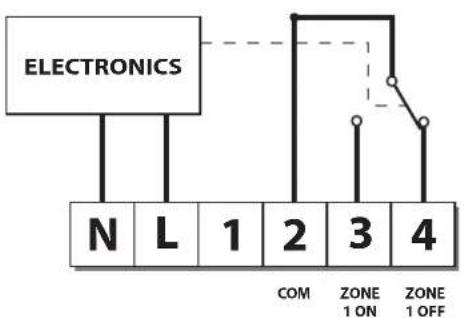

Cablaggio del ricevitore (solo modelli RF)

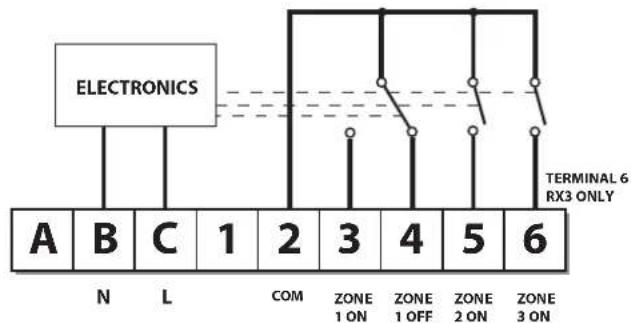

RX1 RX2 & RX3

Importante: Sui sistemi alimentati con tensione di rete collegare il terminale 2 al circuito di alimentazione di rete

|

Messa in servizio (solo versioni RF)

Se il termostato ed il ricevitore sono stati forniti assieme in un'unica confezione, gli stessi sono già stati sintonizzati in fabbrica. Nessuna ulteriore operazione è richiesta (solo modello RX1).

1. RET B-RF - Portare il pommello di regolazione nella posizione 1. Togliere il pomello e premere il pulsante LEARN per 3 secondi (situato sotto il pomello di regolazione). Non rimontare ancora il pomello di regolazione.

NOTA: Il trasmettitore trasmette ora continuativamente per 5 minuti

1. RX1 - Premere i pulsanti PROG e CH1 senza rilasciarli fi no a quando l'indicatore verde non lampeggia.
2. RX2/RX3 - Per i modelli RX2 o RX3 ripetere le operazioni di cui ai punti 1 e 2 per ciascun termostato e canale, con un intervallo di almeno 5 minuti tra la messa in servizio di ciascun termostato.
3. RET B-RF - Per ricollocare il pommello mettere il disco nella posizione 1.

Istruzioni per l'utente

Display

Il display LCD visualizza l'effettiva temperatura ambiente fino a quando non viene azionato il pomello di regolazione.

Impostazione della temperatura

Ruotare il pomello sulla temperatura desiderata. La temperatura selezionata lampeggia sul display per indicare la temperatura impostata.

Dopo un breve periodo il lampeggiamento del display si interrompe e visualizza l'eff ettiva temperatura ambiente.

Stato del termostato (solo modalità riscaldamento)

Il simbolo della fi amma si illumina quando il termostato comanda l'inserimento del riscaldamento.

Stato del termostato (solo modalità raff reddamento)

Il simbolo del fi occo di neve si illumina quando il termostato comanda l'inserimento del condizionatore. Se il simbolo lampeggia, il segnale del termostato viene leggermente ritardato per evitare danni al compressore.

Indicatore di batteria scarica

Il simbolo della batteria lampeggia sul display quando occorre sostituire le batterie. Sostituire le batterie entro 15 giorni, trascorsi i quali il termostato disinserirà il relativo utilizzatore. In questo caso verrà visualizzata l'indicazione "Of".

Questo modello è dotato di interruttore Auto/Off.

Con l'interruttore in posizione "I", il termostato regola la temperatura in base all'impostazione del pomello.

Con l'interruttore su "O", il segnale del termostato viene disinserito e compare l'indicazione "Of".

Solo modello RET B-NSB

Questo modello è dotato di interruttore "Day/Night".

Con l'interruttore posizionato in corrispondenza del "simbolo del sole", il termostato regola la temperatura in base all'impostazione del pomello.

Con l'interruttore posizionato in corrispondenza del "simbolo della luna", il termostato regola la temperatura 4°C al di sotto dell'impostazione del pomello.

NOTA: se impiegato per il controllo del condizionatore, il termostato regola una temperatura 4°C superiore, quando è in posizione corrispondente alla luna.
