MANUALE UTENTE RET B + RF DANFOSS

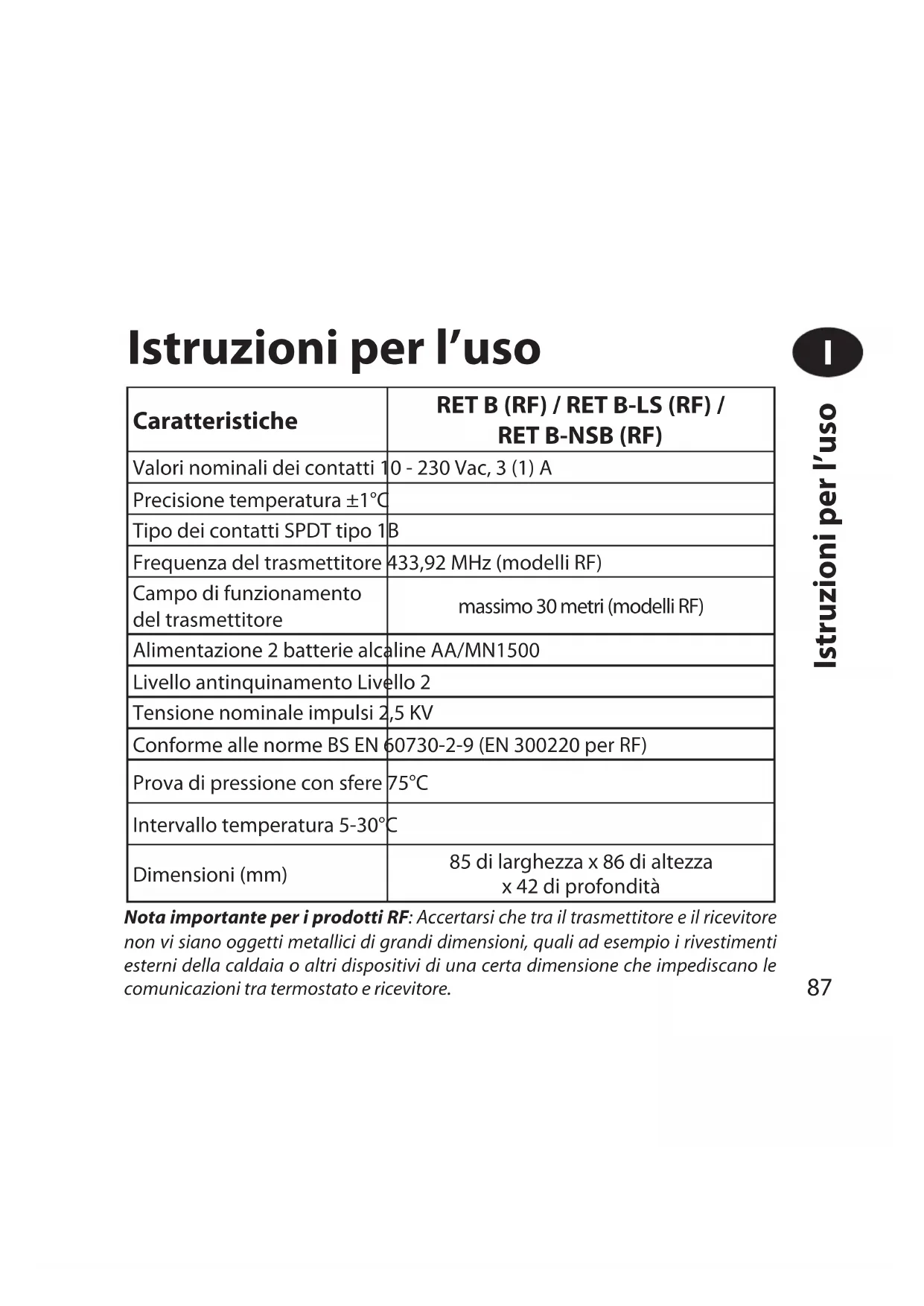

Istruzioni per l'uso
| Caratteristiche | RET B (RF) / RET B-LS (RF) / RET B-NSB (RF) |
| Valori nominali dei contatti 1 | 0 - 230 Vac, 3 (1) A |
| Precisione temperatura ± 1^ | |
| Tipo dei contatti SPDT tipo 1 | B |
| Frequenza del trasmettitore | 433,92 MHz (modelli RF) |
| Campo di funzionamento del trasmettitore | massimo 30 metri (modelli RF) |
| Alimentazione 2 batterie alcaline AA/MN1500 |
| Livello antinquinamento Livello 2 |
| Tensione nominale impulsi 2,5 KV |
| Conforme alle norme BS EN | 60730-2-9 (EN 300220 per RF) |
| Prova di pressione con sfere | 75°C |
| Intervallo temperatura 5-30°C | |
| Dimensioni (mm) | 85 di larghezza x 86 di altezza x 42 di profondità |
Nota importante per i prodotti RF: Accertarsi che tra il trasmettitore e il ricevitore non vi siano oggetti metallici di grandi dimensioni, quali ad esempio i rivestimenti esterni della caldaia o altri dispositivi di una certa dimensione che impediscano le comunicazioni tra termostato e ricevitore.
I

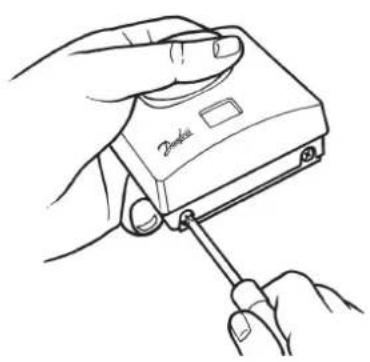

Montaggio
Istruzioni per l'uso

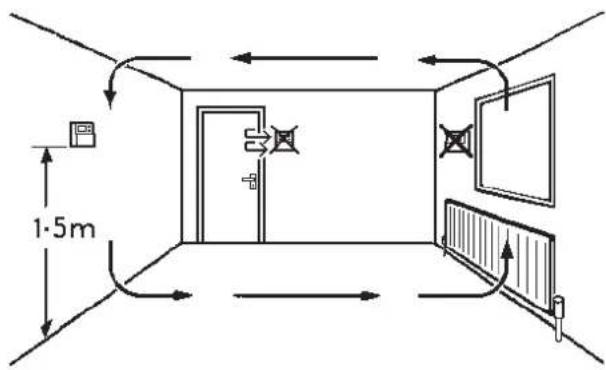

Installarlo ad un'altezza di circa 1,5 m da terra, al riparo da correnti d'aria o fonti di calore quali ad esempio radiatori, fi amme libere o luce solare diretta.

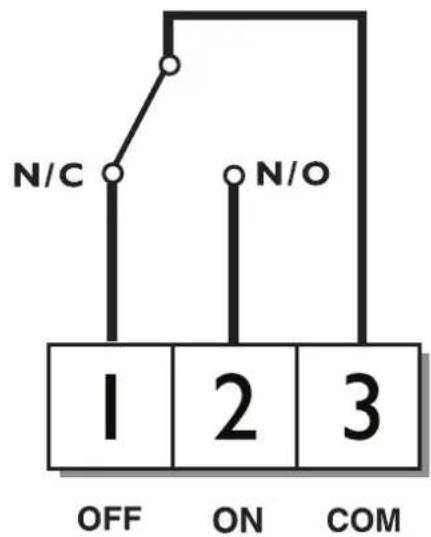

Cablaggio (esclusi i modelli RF)

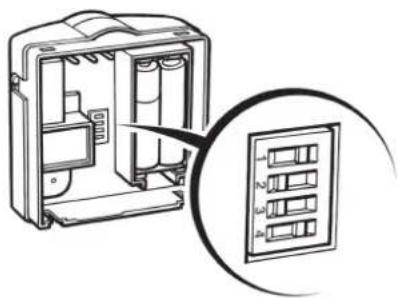

Impostazione interruttori DIL
Impostare gli interruttori DIL sui parametri prescritti (vedere sotto)

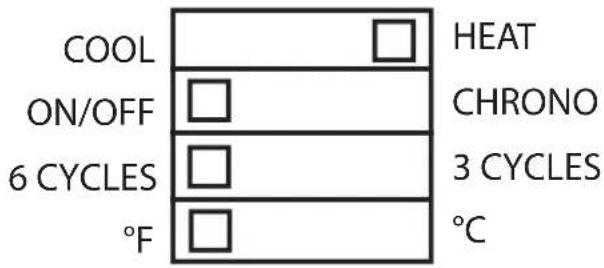

Attivazione riscaldamento

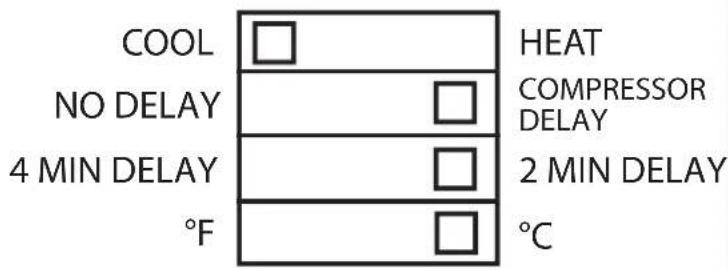

Attivazione raff reddamento
ON/OFF: la caldaia si inserisce (ON) quando la temperatura scende al di sotto del valore impostato e si disinserisce (OFF) quando lo supera.
CHRONO (Regolazione cronoproporzionale): funzione a risparmio energetico che inserisce la caldaia ad intervalli regolari per mantenere una temperatura preimpostata, consentendo così all'utente di avere una temperatura ambiente costante.
- utilizzare 6 cicli per gli impianti con radiatori
- utilizzare 3 cicli per gli impianti di riscaldamento a pavimento

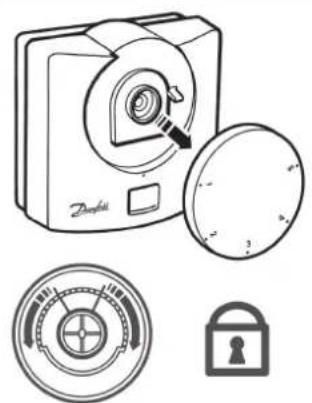

Bloccaggio e esclusioni

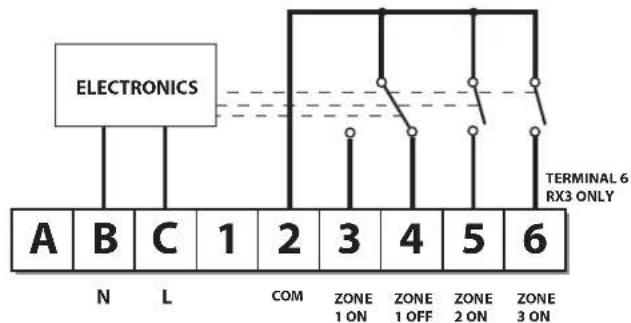

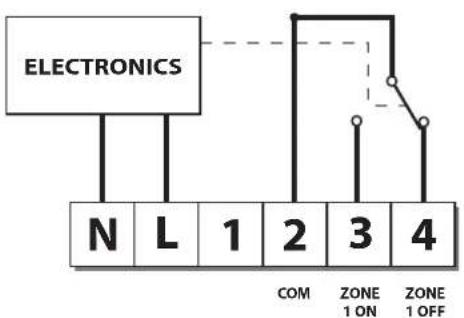

Cablaggio del ricevitore (solo modelli RF)
RX1 RX2 & RX3
Importante: Sui sistemi alimentati con tensione di rete collegare il terminale 2 al circuito di alimentazione di rete
|
Messa in servizio (solo versioni RF)
Se il termostato ed il ricevitore sono stati forniti assieme in un'unica confezione, gli stessi sono già stati sintonizzati in fabbrica. Nessuna ulteriore operazione è richiesta (solo modello RX1).

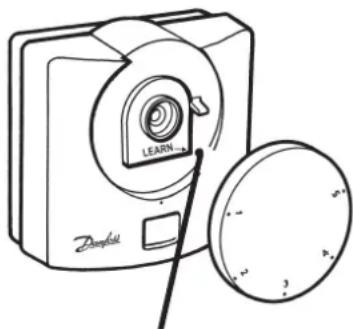

- RET B-RF - Portare il pommello di regolazione nella posizione 1. Togliere il pomello e premere il pulsante LEARN per 3 secondi (situato sotto il pomello di regolazione). Non rimontare ancora il pomello di regolazione.
NOTA: Il trasmettitore trasmette ora continuativamente per 5 minuti
- RX1 - Premere i pulsanti PROG e CH1 senza rilasciarli fi no a quando l'indicatore verde non lampeggia.
- RX2/RX3 - Per i modelli RX2 o RX3 ripetere le operazioni di cui ai punti 1 e 2 per ciascun termostato e canale, con un intervallo di almeno 5 minuti tra la messa in servizio di ciascun termostato.
- RET B-RF - Per ricollocare il pommello mettere il disco nella posizione 1.
Istruzioni per l'utente
Display
Il display LCD visualizza l'effettiva temperatura ambiente fino a quando non viene azionato il pomello di regolazione.
Impostazione della temperatura
Ruotare il pomello sulla temperatura desiderata. La temperatura selezionata lampeggia sul display per indicare la temperatura impostata.
Dopo un breve periodo il lampeggiamento del display si interrompe e visualizza l'eff ettiva temperatura ambiente.
Stato del termostato (solo modalità riscaldamento)
Il simbolo della fi amma si illumina quando il termostato comanda l'inserimento del riscaldamento.
Stato del termostato (solo modalità raff reddamento)
Il simbolo del fi occo di neve si illumina quando il termostato comanda l'inserimento del condizionatore. Se il simbolo lampeggia, il segnale del termostato viene leggermente ritardato per evitare danni al compressore.
Indicatore di batteria scarica
Il simbolo della batteria lampeggia sul display quando occorre sostituire le batterie. Sostituire le batterie entro 15 giorni, trascorsi i quali il termostato disinserirà il relativo utilizzatore. In questo caso verrà visualizzata l'indicazione "Of".
Questo modello è dotato di interruttore Auto/Off.
Con l'interruttore in posizione "I", il termostato regola la temperatura in base all'impostazione del pomello.
Con l'interruttore su "O", il segnale del termostato viene disinserito e compare l'indicazione "Of".
Solo modello RET B-NSB
Questo modello è dotato di interruttore "Day/Night".
Con l'interruttore posizionato in corrispondenza del "simbolo del sole", il termostato regola la temperatura in base all'impostazione del pomello.
Con l'interruttore posizionato in corrispondenza del "simbolo della luna", il termostato regola la temperatura 4°C al di sotto dell'impostazione del pomello.
NOTA: se impiegato per il controllo del condizionatore, il termostato regola una temperatura 4°C superiore, quando è in posizione corrispondente alla luna.
