GEBRUIKSAANWIJZING RET B + RF DANFOSS

Installatie handleiding

NL

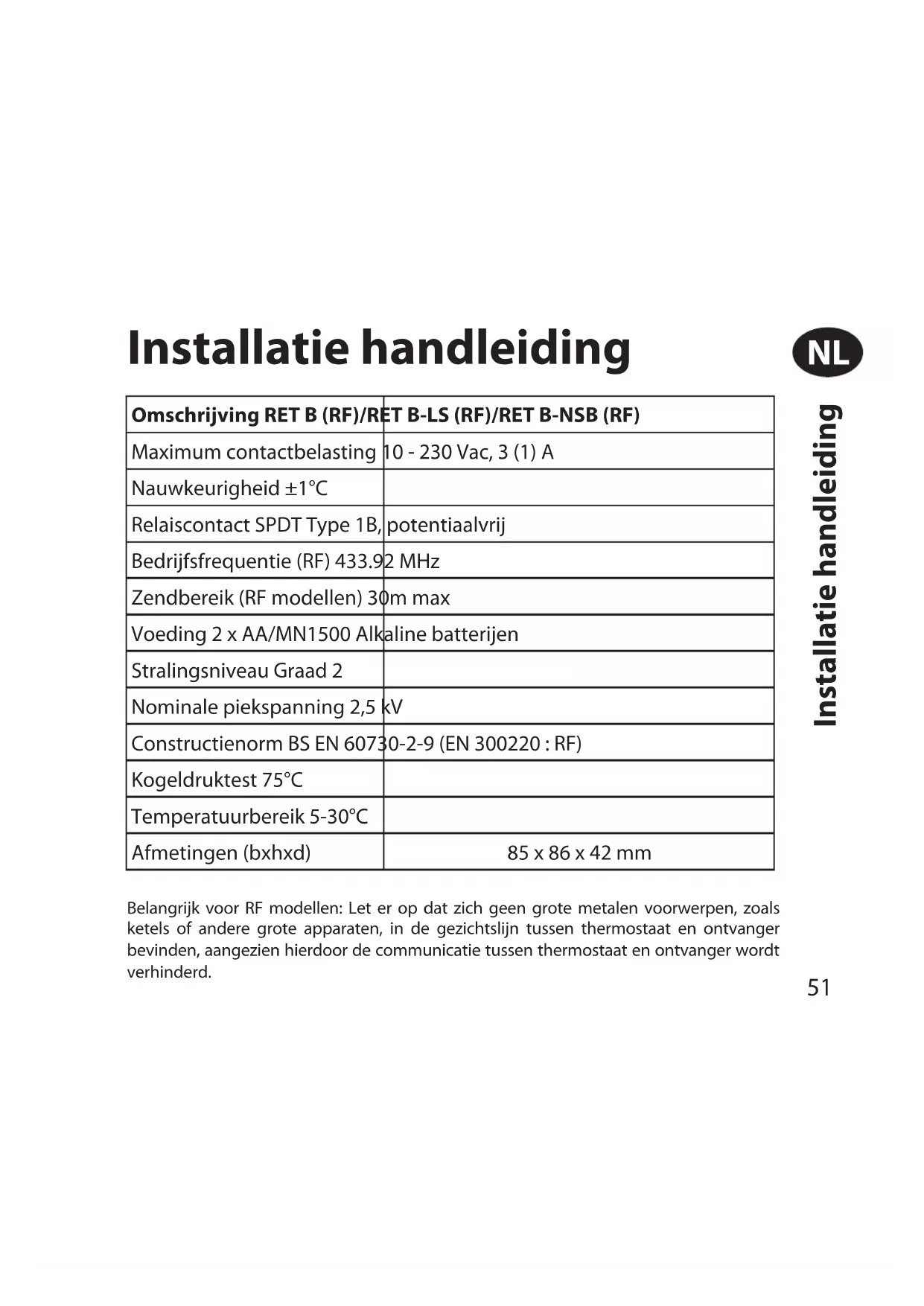

Omschrijving RET B (RF)/RET B-LS (RF)/RET B-NSB (RF)
Maximum contactbelasting	10 - 230 Vac, 3 (1) A
Nauwkeurigheid ±1°C
Relaiscontact SPDT Type 1B,	potentiaalvrij
Bedrijfsfrequentie (RF) 433.9	2 MHz
Zendbereik (RF modellen) 30m max
Voeding 2 x AA/MN1500 Alkaline batterijen
Stralingsniveau Graad 2
Nominale piekspanning 2,5 kV
Constructienorm BS EN 60730-2-9 (EN 300220 : RF)
Kogeldruktest 75°C
Temperatuurbereik 5-30°C
Afmetingen (bxhxd)	85 x 86 x 42 mm

Belangrijk voor RF modellen: Let er op dat zich geen grote metalen voorwerpen, zoals ketels of andere grote apparaten, in de gezichtslijn tussen thermostaat en ontvanger bevinden, aangezien hierdoor de communicatie tussen thermostaat en ontvanger wordt verhinderd.

Montage

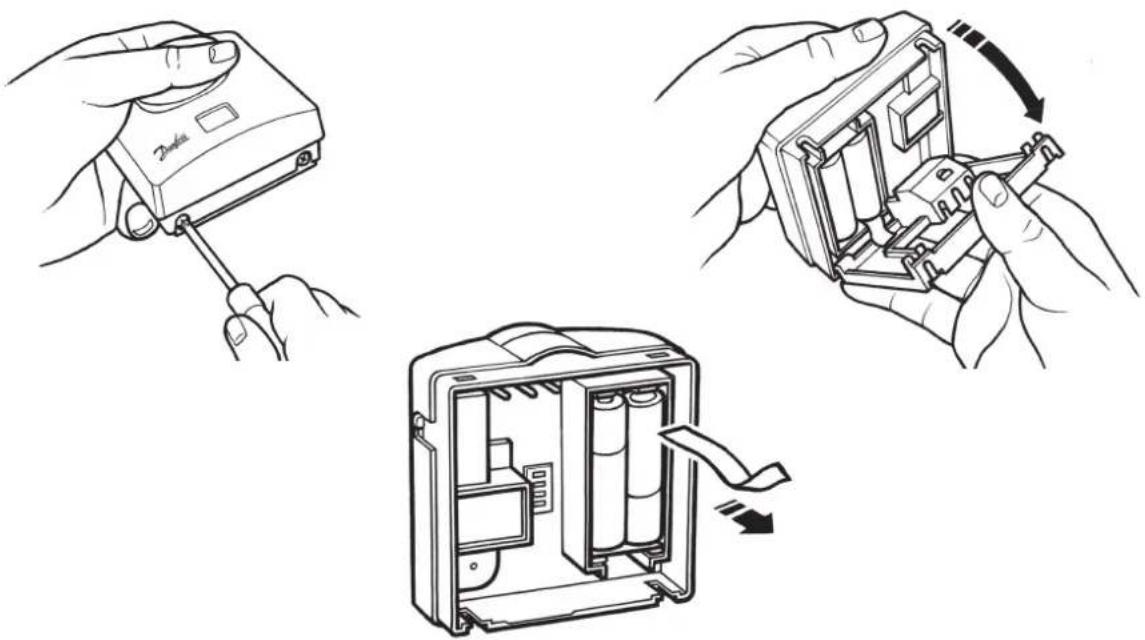

Installatie handleiding

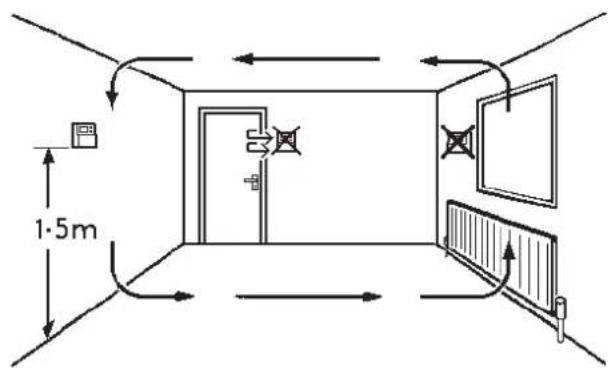

Bevestig op een hoogte van ongeveer 1,5 m vanaf de vloer, niet op de tocht en uit de buurt van warmtebronnen zoals radiatoren, open vuur of direct zonlicht.

1·5m

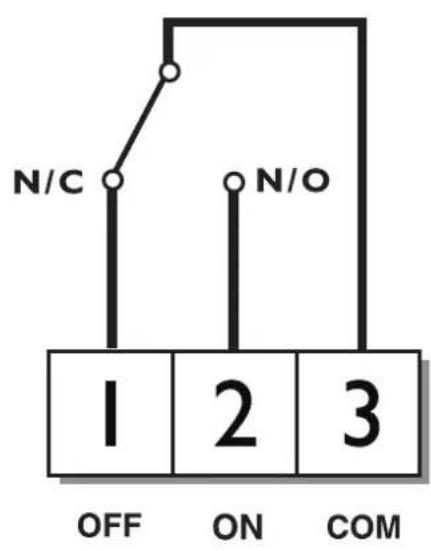

Aansluitingen (niet bij RF modellen)

NL

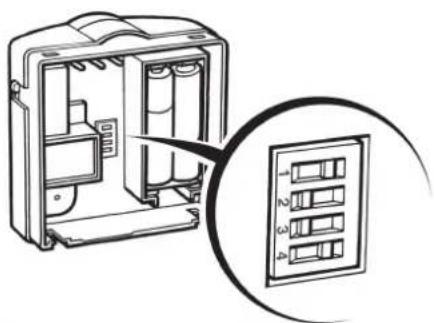

Schuif de DIL-schakelaars naar de gewenste instellingen (zie hieronder)

ON/OFF – ON/OFF - de ketel schakelt AAN wanneer de temperatuur daalt tot onder de ingestelde waarde en UIT bij hogere temperaturen

Chrono-Proportional

- energiebesparende functie die de ketel met regelmatige tussenpozen inschakelt om een ingestelde temperatuur in stand te houden, waardoor een constante omgevingstemperatuur wordt bereikt voor de gebruiker.

• Gebruik 6 cycli voor radiatorsystemen
• Gebruik 3 cycli voor vloerverwarming

Blokkeren & Begrenzen

NL

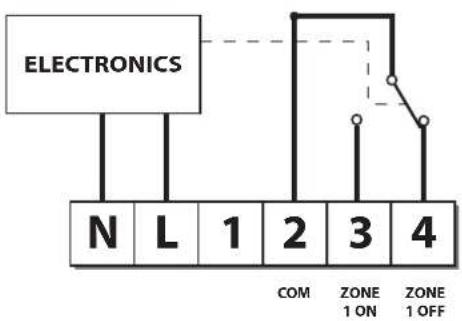

Aansluiting van ontvanger (alleen bij RF modellen)

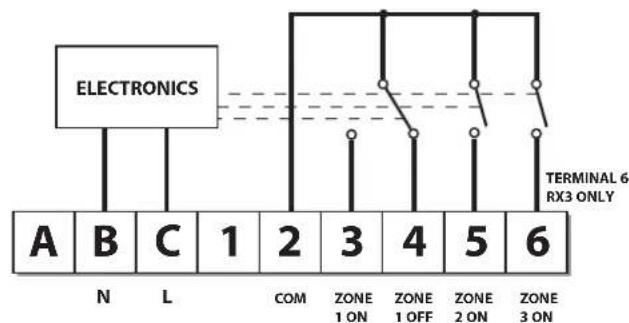

RX1 RX2 & RX3

ELECTRONICS N L 1 2 3 4 COM ZONE ZONE 1 ON 1 OFF

N.B. Bij netspanning gevoede systemen dient klem 2 te worden aangesloten op de fase van de netvoeding.

Inbedrijfstelling van RF modellen

Als de thermostaat en de ontvanger in een setverpakking zijn geleverd is de aanmeldprocedure al in de fabriek uitgevoerd (enkel model RX1).

Volg onderstaande stappen om de thermostaat bij de ontvanger aan te melden.

Stap 1 - Zet de instelknop op stand 1. Verwijder de instelknop en druk 3 seconden op de LEARN toets (bevindt zich onder de instelknop). De knop pas terugzetten nadat het aanmeldproces is voltooid. N.B. De thermostaat zendt nu gedurende 5 minuten een aanmeldsignaal uit.

Stap1 gedurende 3 seconden gelijktijdig op PROG en CH1 van de RX ontvanger.

Stap 3 RX2/RX3 - Herhaal de stappen 1 en 2 voor RX2 of RX3 voor elke thermostaat en elk kanaal, wacht minstens 5 min. tussen de inbedrijfstelling van elke thermostaat.

Stap 4 RET B-RF - Plaats de instelknop in stand 1 weer terug op de thermostaat

Instructies voor Gebruik

Display

De display toont de gemeten ruimtetemperatuur totdat de instelknop wordt verdraaid.

Instelling van de temperatuur

Draai de instelknop naar de gewenste temperatuur. Op de display verschijnt knipperend de ingestelde temperatuur.

Na korte tijd stopt de display met knipperen en wordt de gemeten ruimtetemperatuur getoond.

Status thermostaat (verwarming)

Als de thermostaat in de verwarmingsstand staat (zie installatie-instructies) verschijnt er een vlamsymbool in de display wanneer de thermostaat warmte vraagt.

NL

Status thermostaat (koeling)

Als de thermostaat in de koelstand staat (zie installatie-instructies) verschijnt er een ijskristal-symbool in de display wanneer de thermostaat koeling vraagt. Wanneer u die ziet knipperen wordt de thermostaatuitvoer gedurende korte tijd vertraagd om schade aan de compressor te voorkomen.

Lege batterij indicatie

Als de batterijen vervangen moeten worden verschijnt er een batterij-symbool in de display. Als het symbool in de display verschijnt moeten de batterijen binnen 15 dagen vervangen worden anders schakelt de thermostaat zichzelf uit. In de display verschijnt dan "OF".

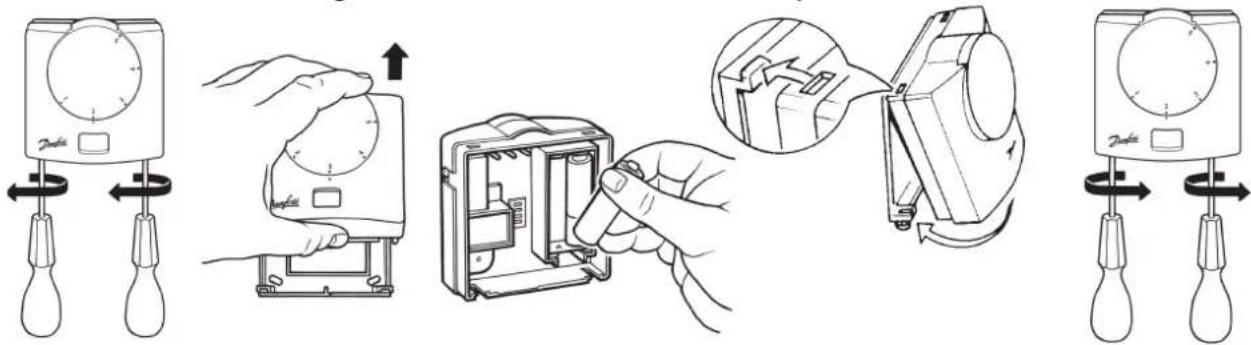

BELANGRIJK – gebruik alkaline batterijen

Alleen het RET B-LS model

Dit model is voorzien van een AUTO/OFF schakelaar.

Als de schakelaar op "I" (AUTO) gezet wordt, regelt de thermostaat volgens de temperatuur die op de draaiknop is ingesteld.

5 1 0

De thermostaat kan worden uitgezet door de schakelaar op "O" te zetten. De thermostaat schakelt dan niet meer in en in het display verschijnt "OF".

Alleen het RET B-NSB model

Dit model is voorzien van een dag-/nachtschakelaar.

Als de schakelaar op het zonnetje wordt gezet regelt de thermostaat volgens de temperatuur die op de knop is ingesteld.

Als de schakelaar op het maantje wordt gezet wordt een nachtverlaging van 4 °C aangehouden.

N.B. – bij gebruik voor het regelen van koeling, thermostaatregeling 4° Choger, met de schakelaar in de MAAN-stand.
