MODE D'EMPLOI RET B + RF DANFOSS

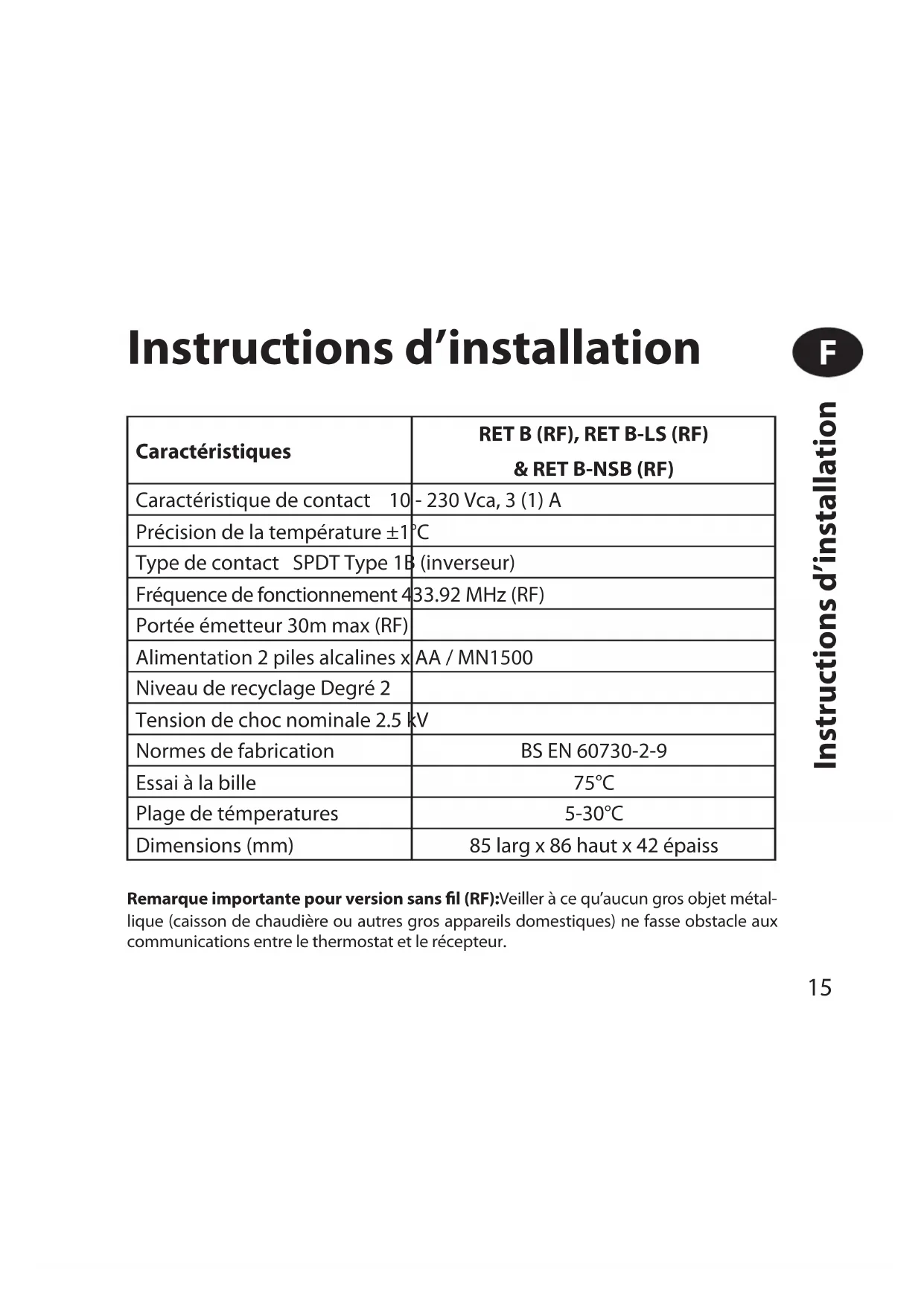

Instructions d'installation
F
| Caractéristiques | RET B (RF), RET B-LS (RF) & RET B-NSB (RF) |
| Caractéristique de contact 10 | - 230 Vca, 3 (1) A |
| Précision de la température ±1°C |
| Type de contact SPDT Type 1B (inverseur) |
| Fréquence de fonctionnement 4 | 33.92 MHz (RF) |
| Portée émetteur 30m max (RF) | |
| Alimentation 2 piles alcalines x | AA / MN1500 |
| Niveau de recyclage Degré 2 | |
| Tension de choc nominale 2.5 kV |
| Normes de fabrication | BS EN 60730-2-9 |
| Essai à la bille | 75°C |
| Plage de tétemperatures | 5-30°C |
| Dimensions (mm) | 85 larg x 86 haut x 42 épaiss |
Remarque importante pour version sans fil (RF): Veiller à ce qu'aucun gros objet métallique (caisson de chaudière ou autres gros appareils domestiques) ne fasse obstacle aux communications entre le thermostat et le récepteur.
F

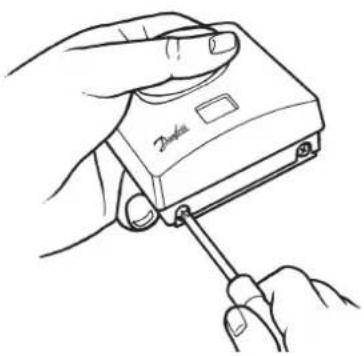

Montage
Instructions d'installation

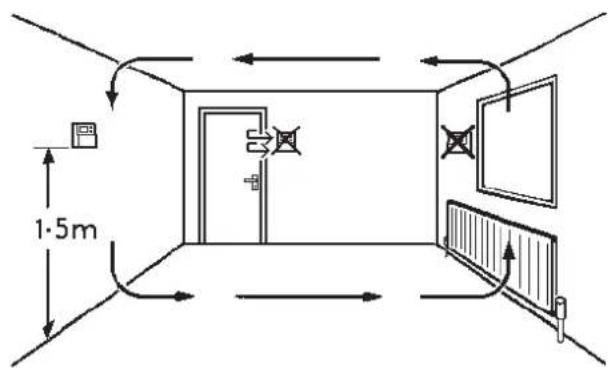

Fixez l'appareil à une hauteur d'environ 1,5 m du sol, à l'écart des courants d'air ou des sources de chaleur telles que radiateurs, fl ammes nues ou lumière directe du soleil.

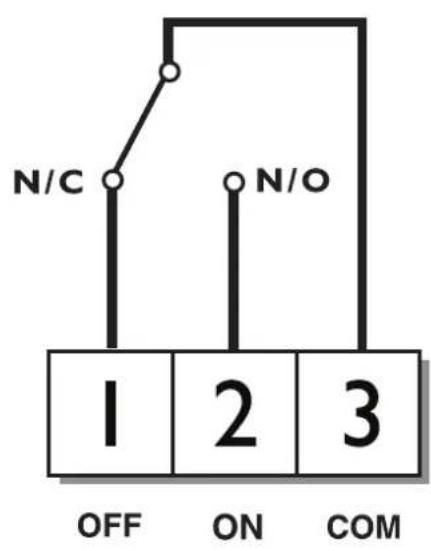

Câblage (versions câblées seulement)

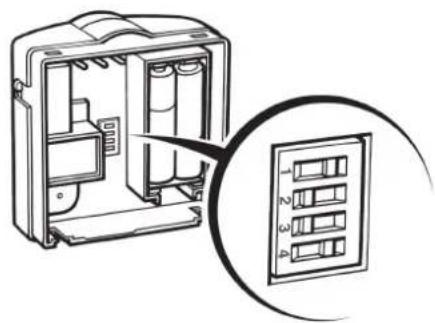

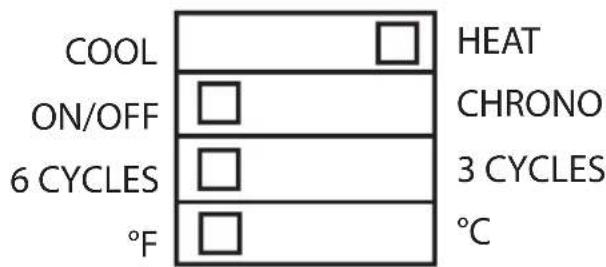

Réglages d'installateur

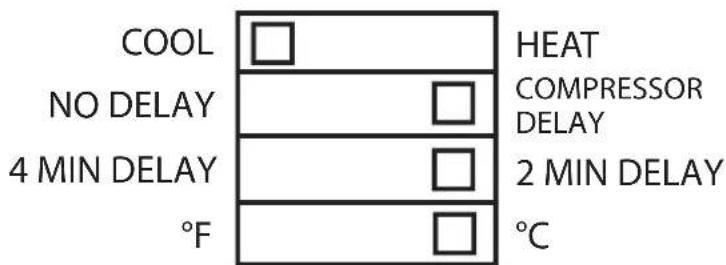

Faites glisser les microcontacts dans les positions requises (voir ci-dessous).
Chauff age
Froid
ON/OFF (Marche/Arrêt) – la chaudière se met en marche lorsque la température est inférieure à la température défi nie et s'arrête lorsque la température est supérieure.
Chrono-proportionnel
- fonction d'économie d'énergie qui déclenche la chaudière à intervalles réguliers pour maintenir une température définie, off rant un environnement ambiant constant à l'utilisateur.
- Utilisez 6 cycles pour les systèmes de radiateur.
- Utilisez 3 cycles pour le chauff age sous plancher.
Verrouillage & Limitation
F

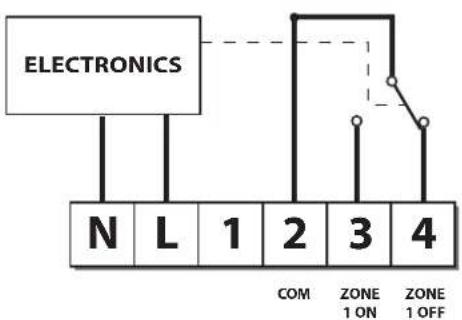

Câblage du Récepteur RX (modèles RF uniquement)
RX1 RX2 & RX3
NB. Pour les systèmes alimentés sur secteur, reliez la borne 2 à la phase du secteur.
Instructions
(modèles RF uniquement)
Si le thermostat émetteur et le récepteur ont été fournis ensemble dans un kit, ces deux éléments peuvent communiquer directement sans manipulation particulière (Modèles RX1 uniquement).
Etape 1 RET B-RF - Régler la molette sur position 1. Pressez la touche LEARN pendant 3 secondes (situé sous le cadran de réglage). Ne pas replacer le cadran de réglage pour l'instant.
Remarque : Le thermostat transmet maintenant en continu pendant 5 minutes.
Etape 2 RX1 - Appuyez sur les touches PROG et CH1 en les maintenant enfoncées pendant 3 secondes jusqu'à ce que le voyant vert clignote une fois.
Etape 3 RX2/RX3 - Pour RX2 ou RX3, répétez les points 1 et 2 pour chaque thermostat et canal, en laissant au moins 5 min entre la mise en service de chaque thermostat.
Etape 4 RET B-RF - Replacer la molette en l'ayant réglée sur 1.
Instructions d'utilisateur
Ecran
L'écran digital affi che la température ambiante, tant que le bouton de réglage n'est pas actionné.
Régler la température
Tournez le cadran de réglage jusqu'à la température désirée. La température désirée clignote alors sur l'écran digital, afi n de montrer la température eff ectivement réglée.
Après une courte période, l'affi chage ne clignote plus et montre la température ambiante mesurée.
Mode du thermostat (thermostat en demande de chauff e)
Le symbole « fl amme » apparaît quand le thermostat est en demande de chauff e.
Mode du thermostat (thermostat en demande de froid)
Le symbole « fl ocon de neige » apparaît quand le thermostat est en demande de froid. Si l'écran clignote, la sortie du thermostat est temporisée pendant un court instant pour éviter d'endommager le compresseur.

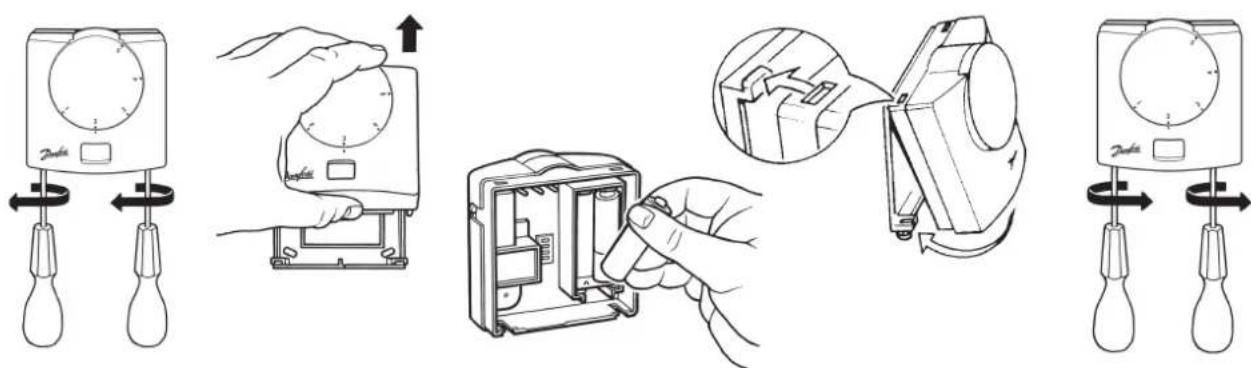

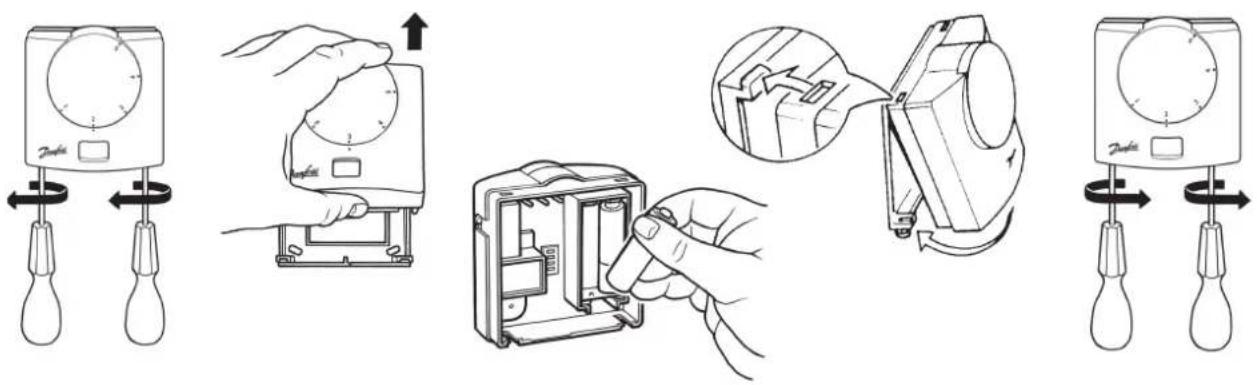

Indication de changement de piles
Le symbole « pile » apparaît quand il est nécessaire de changer les piles. Elles doivent être remplacées dans les quinze jours. Passé ce délai, le thermostat est inopérant et « Of » apparaît sur l'écran. Pour le changement des piles.
IMPORTANT – toujours utiliser des piles alcalines.
Modèle RET B-LS seulement
Ce modèle est conçu avec un mode Arrêt/Auto. Quand le sélecteur est sur « I », le thermostat régule à la température affi chée à l'écran. Quand le sélecteur est sur « O », le thermostat est inopérant et « Of » s'affi che à l'écran.
Modèle RET B-NSB seulement
Ce modèle est conçu avec un mode Jour/Nuit. Quand le sélecteur est sur le symbole « soleil », le thermostat régule à la température affi chée à l'écran.
Quand le sélecteur est sur le symbole « lune », le thermostat régule à une température inférieure de 4 degrés à la température sélectionnée à l'écran.
REMARQUE – si utilisée pour commander le refroidissement, la commande du thermostat ajoute 4°C lorsque le commutateur est sur la position LUNE.
