INSTRUKCJA OBSŁUGI RET B + RF DANFOSS

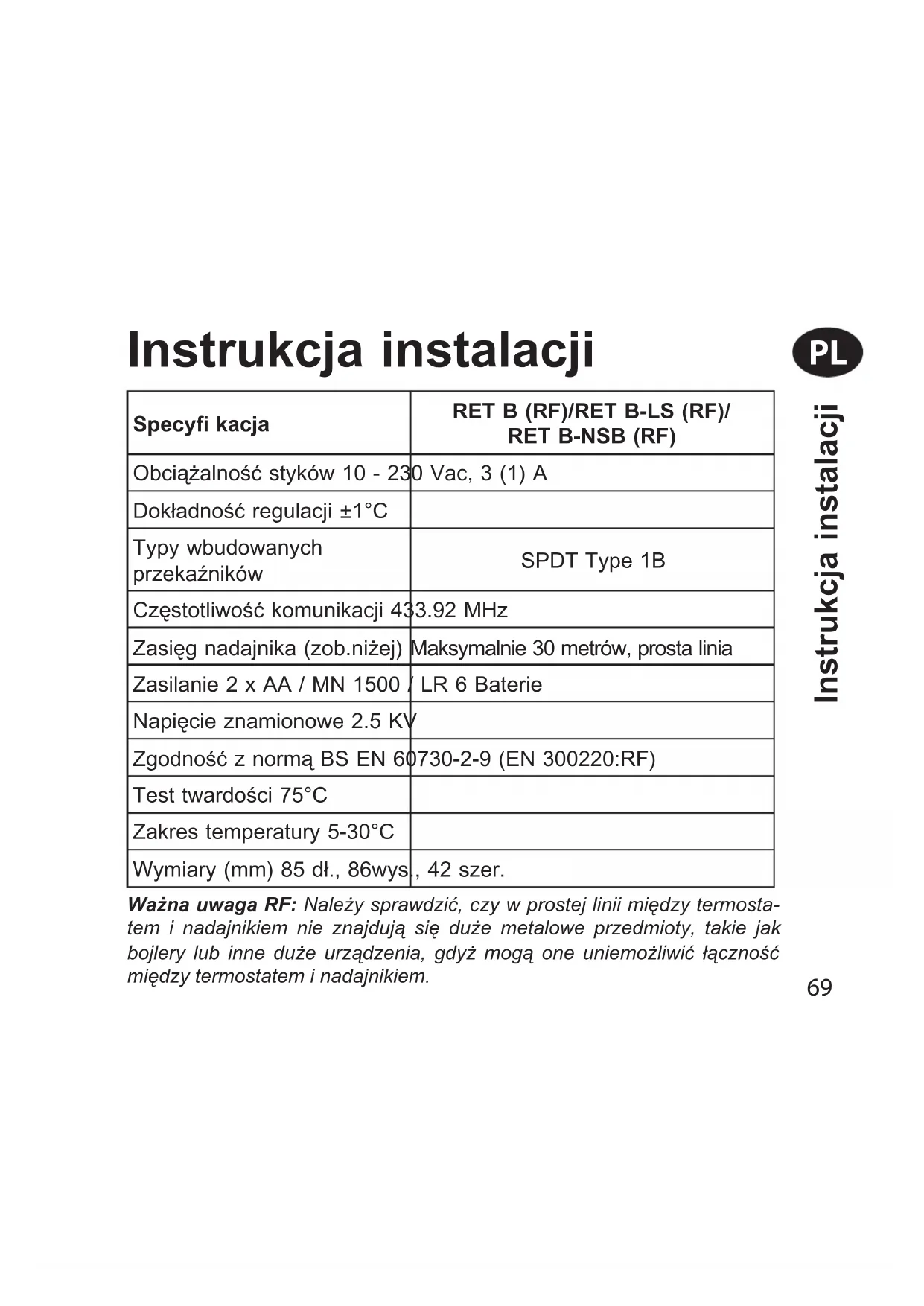

Instrukcja instalacji
| Specyfi kacja | RET B (RF)/RET B-LS (RF)/RET B-NSB (RF) |
| Obciążalność styków 10 - 23 | 0 Vac, 3 (1) A |
| Dokładność regulacji ± 1^ | |
| Typy wbudowanych przekaźników | SPDT Type 1B |
| Częstotliwość komunikacji 43 | 3.92 MHz |
| Zasięg nadajnika (zob.niżej) | Maksymalnie 30 metrów, prosta linia |
| Zasilanie 2 x AA / MN 1500 / | LR 6 Baterie |
| Napięcie znamionowe 2.5 KV | |
| Zgodność z normą BS EN 60 | 730-2-9 (EN 300220:RF) |
| Test twardości 75°C | |
| Zakres temperatury 5-30°C | |
| Wymiary (mm) 85 dł., 86wys | , 42 szer. |
Ważna uwaga RF: Należy sprawdzić, czy w prostej linii między termostatem i nadajnikiem nie znajdują się duże metalowe przedmioty, takie jak bojlery lub inne duże urządzenia, gdyż mogą one uniemożliwić łączność między termostatem i nadajnikiem.
PL

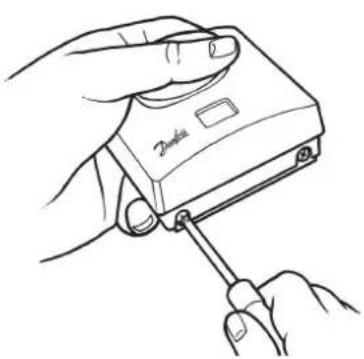

Montaž
Instrukcja instalacji

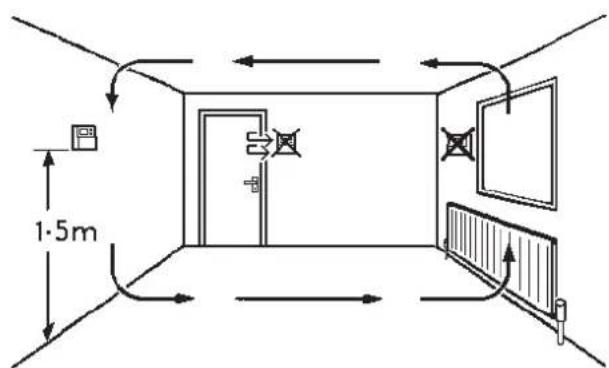

Zamontuj urządzenie w odległości około 1,5 m od podłogi, z dala od przeciągów oraz źródeł ciepła, takich jak grzejniki, otwarty ogień czy bezpośrednie światło słoneczne.


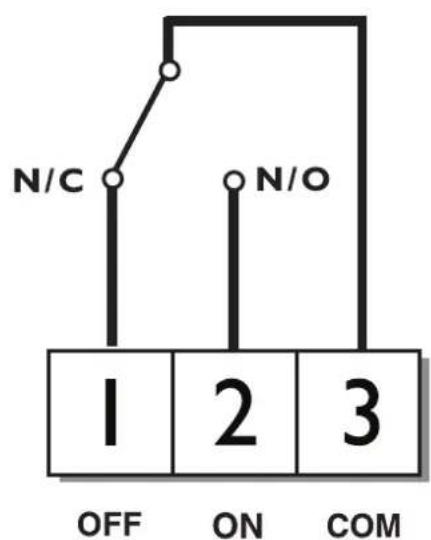

1·5mPodłączanie przewodów
(tylko dla wersji podłączanych na stałe)

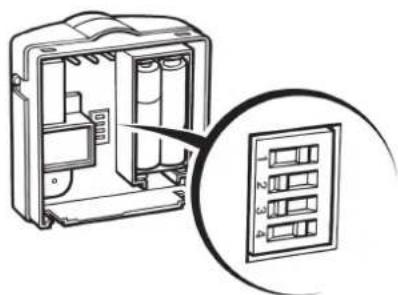

Ustawienia przy instalacji
Przesuń przełączniki DIL w wymagane ustawienia (patrz poniżej)

– kocioł włącza się, gdy temperatura spada poniżej ustawionej, zaś wyłącza się, gdy temperatura wzrasta powyżej ustawionego zakresu
2) Tryb chronoproporcjonalny
– tryb oszczędzający energię, w którym kocioł włącza się w regularnych odstępach czasu w celu utrzymania wyznaczonej temperatury, tworząc ciągłe przyjazne środowisko dla użytkownika.
- Zastosuj 6 cykli dla ogrzewania grzejnikowego
- Zastosuj 3 cykle dla ogrzewania podłogowego

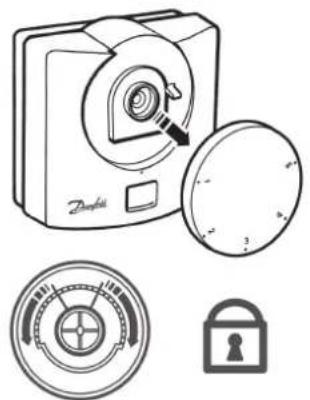

Zamknięcie i ograniczenie
PL

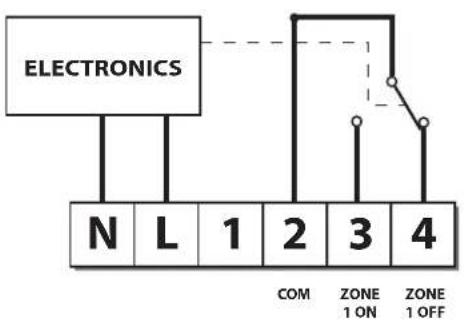

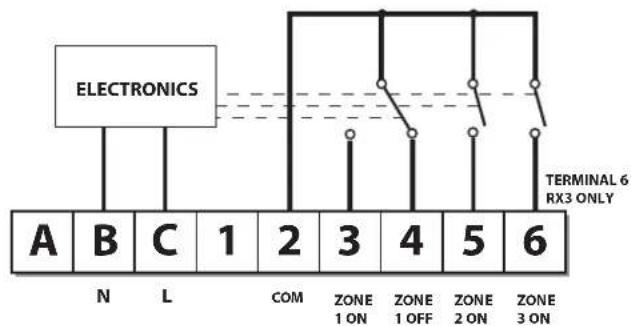

Przewody instalacji elektrycznej odbiornika RX (tylko w modelach RF)
RX1 RX2 & RX3
PL
Instrukcja
Jeżeli termostat i odbiornik dostarczone są w jednym, wspólnym opakowaniu, nie ma potrzeby rejestracji termostatu - zostało to wykonane fabrycznie (tylko w model RX1).

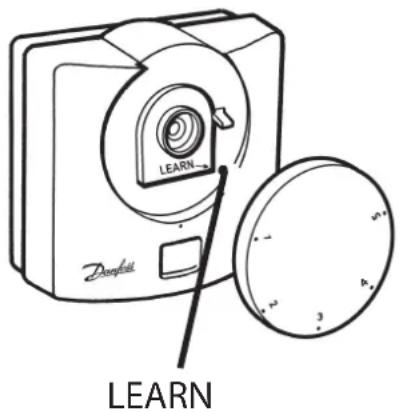

Krok 1 RET B-RF - Ustaw pokrętło w pozycji 1 i zdejmij je. Przyciśnij na 3 s przycisk LEARN (znajduje się pod panelem regulacyjnym).
Nie zamykaj jeszcze panelu regulacyjnego.
Uwaga: termostat wysyła obecnie sygnał bez przerwy przez 5 minut.

Krok 2 RX1 - Przyciśnij na 3 s przyciski PROG i CH1.
Krok 3 RX2/RX3 - Dla RX2 lub RX3, dla każdego termostatu i kanału powtórz czynności opisane w krokach 1 oraz 2, zachowując przynajmniej 5-minutową przerwę pomiędzy uruchamianiem kolejnych termostatów.
Krok 4 RET B-RF - Zamknij pokrętło ustawiając je w pozycji 1.
Instrukcja Użytkownika
Wyświetlacz
Na wyświetlaczu wyświetlana jest aktualna temperatura do momentu zmiany jej nastawy.
Ustawianie temperatury
Ustaw pokrętło na żądaną temperaturę. Ustawiona wartość pojawi się na wyświetlaczu i będzie migać.
Po chwili na jej miejsce wyświetlona zostanie wartość aktualnej temperatury w pomieszczeniu.
Stan pracy termostatu: (tryb grzanie)
Symbol płomienia pojawia się gdy temperatura jest poniżej nastawionej.
PL
Stan pracy termostatu: (tryb chłodzenie)
Symbol płatka śniegu pojawi się gdy temperatura jest powyżej nastawionej. Jeżeli wskazanie będzie pulsować, działanie termostatu będzie opóźnione na krótki okres czasu w celu zapobiegnięcia uszkodzeniu kompresora.
Wskaźnik zużycia baterii

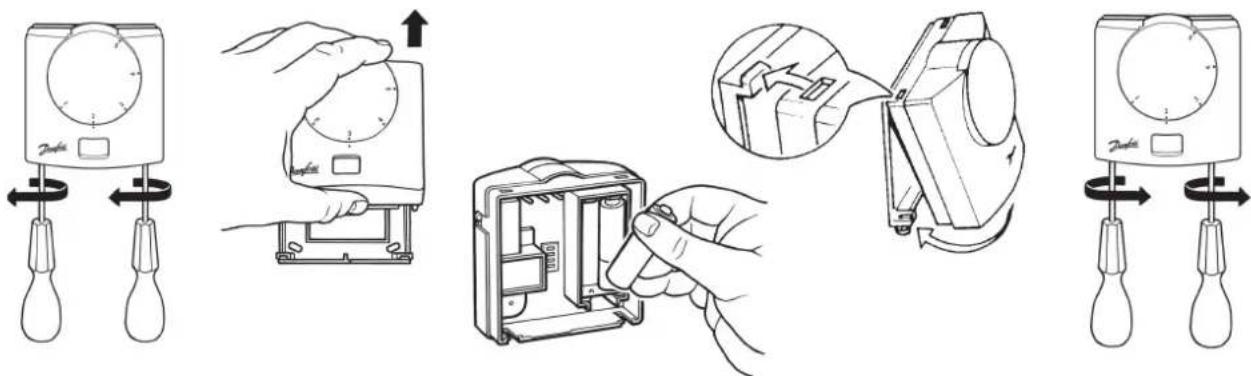

Jeśli wymagana jest wymiana baterii, to na wyświetlaczu pojawia się jej symbol. Wymiana powinna nastąpić w ciągu 15 dni. Po tym czasie nastąpi samoczynne wyłączenie termostatu - na wyświetlaczu pojawi się napis „Off”.
WAŻNE – należy stosować baterie alkaliczne.

Termostat wyposażony jest w wyłącznik.
Jeśli ustawiony jest w pozycji „I” termostat reguluje według nastawionej temperatury.
Pozycja „O” oznacza wyłączenie termostatu – na wyświetlaczu pojawia się napis„Off”.
Termostat wyposażony jest w przełącznik „Dzień Noc”.
Jeśli ustawiony jest w pozycji „Dzień”, termostat reguluje według nastawionej temperatury.
UWAGA – jeśli wykorzystywane jest do sterowania chłodzeniem, termostat ustawia temperaturę o 4°C wyższą w przypadku ustawienia przełącznika na pozycji NOC.
