MANUAL DE USUARIO RET B + RF DANFOSS

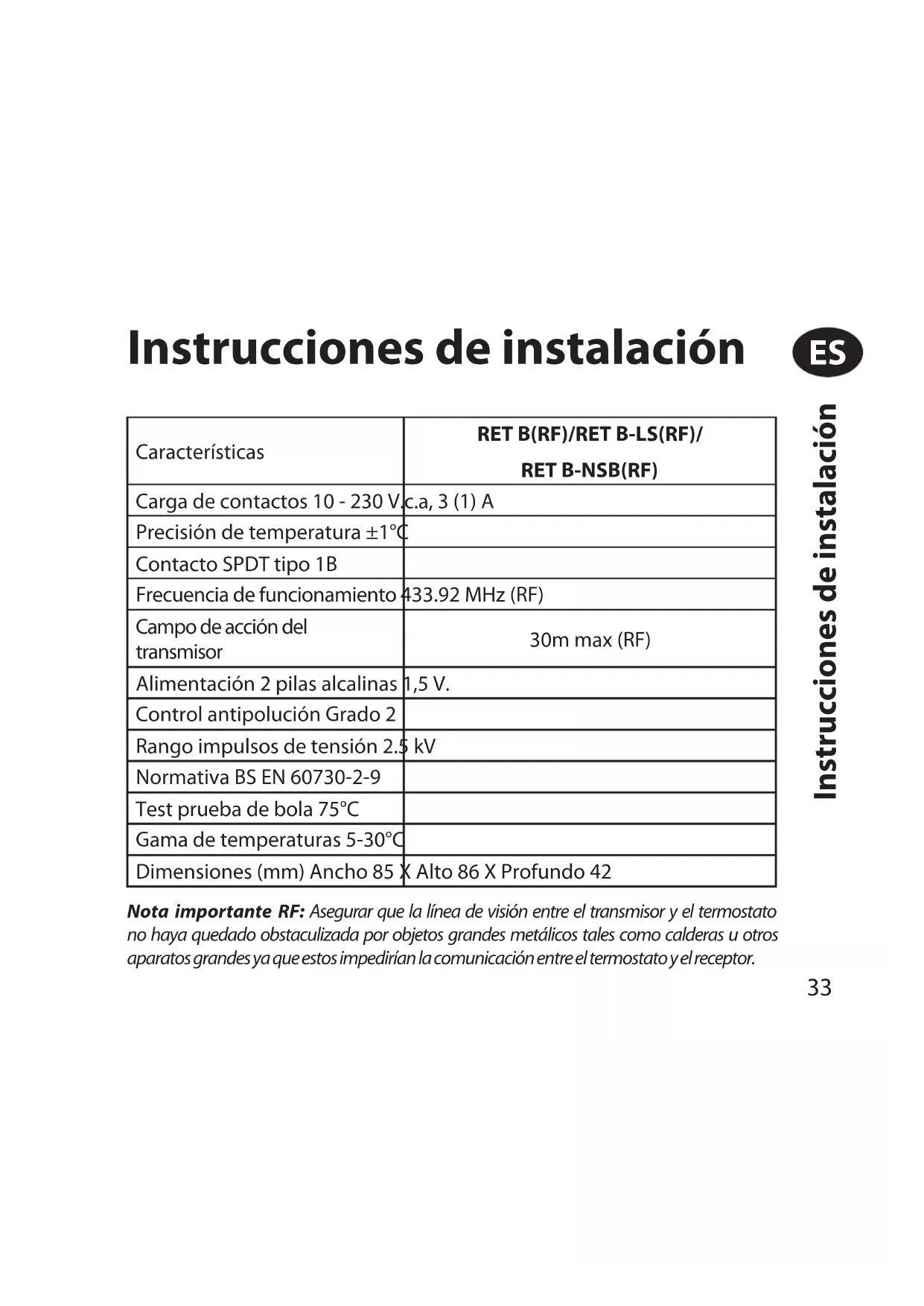

Instrucciones de instalación
ES
| Características | RET B(RF)/RET B-LS(RF)/RET B-NSB(RF) |
| Carga de contactos 10 - 230 V. | c.a, 3 (1) A |
| Precisión de temperatura ± 1^ | |
| Contacto SPDT tipo 1B | |
| Frecuencia de funcionamiento | 433.92 MHz (RF) |
| Campo de acción del transmisor | 30m max (RF) |
| Alimentación 2 pilas alcalinas | 1,5 V. |
| Control antipolución Grado 2 | |
| Rango impulsos de tensión 2.5 kV | |
| Normativa BS EN 60730-2-9 | |
| Test prueba de bola 75°C | |
| Gama de temperaturas 5-30°C | |
| Dimensiones (mm) Ancho 85 X | Alto 86 X Profundo 42 |
Nota importante RF: Asegurar que la línea de visión entre el transmisor y el termostato no haya quedado obstaculizada por objetos grandes metálicos tales como calderas u otros aparatos grandes ya que estos impedirían la comunicación entre el termostato y el receptor.
ES
Montaje

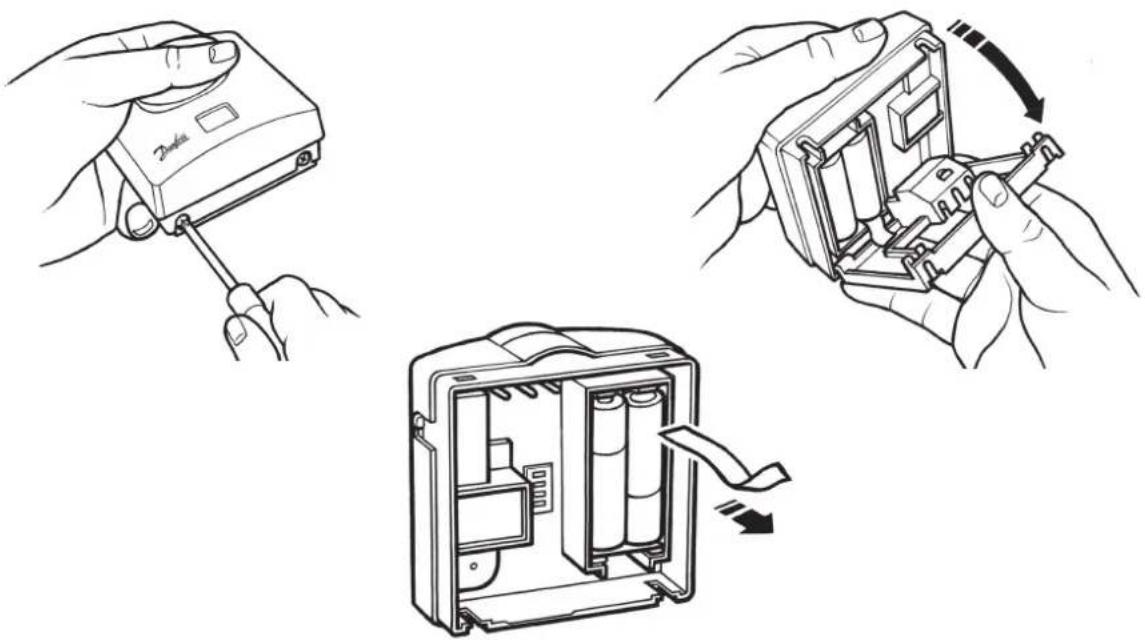

Instrucciones de instalación

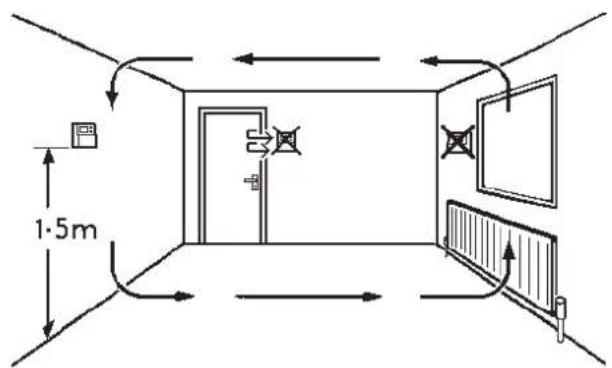

Montarlo a una altura de aproximadamente 1,5 m desde el suelo, lejos de corrientes de aire o de fuentes de calor tales como radiadores, fuegos descubiertos o rayos solares directos.


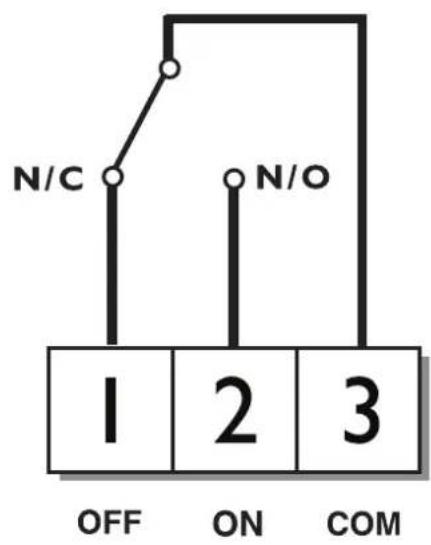

1·5mCableado - solo versiones de connexion permanente
ES

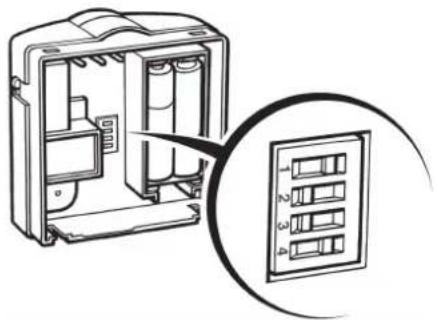

Mover los conmutadores DIL hasta las posiciones de ajuste requeridas (ver abajo)
ON/OFF: la caldera cambia a ON cuando está a una temperatura inferior a la establecida y a OFF cuando está a una temperatura superior.
Crono-proporcional :
confi guración de ahorro de energía en la cual la caldera se enciende a intervalos periódicos para mantener una temperatura establecida, obteniéndose una temperatura ambiente constante para el usuario
- Utilizar 6 ciclos para los sistemas de radiadores
- Utilizar 3 ciclos para la calefacción por Suelo Radiante
Bloquear y Limitar
ES

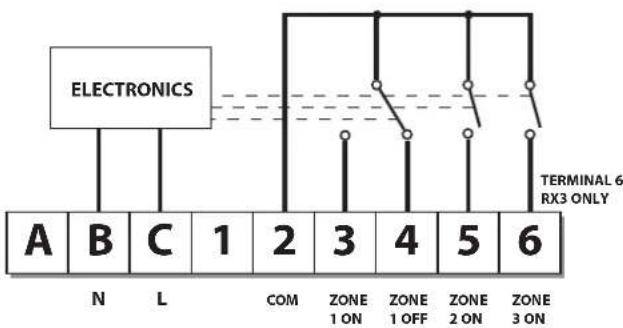

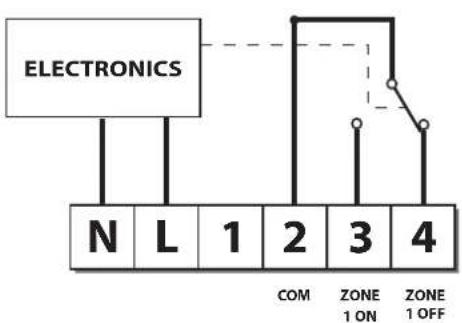

Cableado del Receptor RX (solo para modelos RF)
RX1 RX2 & RX3
Instrucciones de puesta en marcha
Si el termoestato y el receptor se han suministrado juntos en un paquete combinado, las unidades han sido emparejadas en la fábrica y no será necesaria ninguna operación (solo modelos RX1).

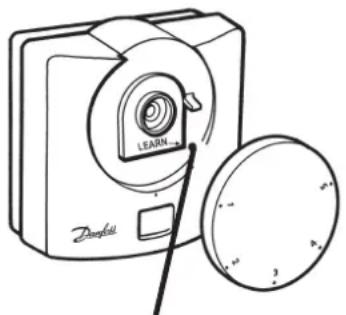

Paso 1 RET B-RF - Ajustar la posición del dial a 1. retirar el dial y pulsar y mantener pulsados LEARN durante 3 segundos (situado debajo del disco de fi jación). No vuelva a colocar el disco de fi jación todavía.
Nota: el termostato transmite ahora de forma continua durante 5 minutos.
Paso 2 RX1 - Oprimir los botones PROG y CH1 y mantenerlos oprimidodurante 3 segundos hasta que la luz verde dé un destello.
Paso 3 RX2/RX3 - Para RX2 o RX3 repetir los pasos 1 y 2 para cada termostato y canal, dejando pasar al menos 5 minutos entre la puesta en servicio de cada termostato.
Paso 4 RET B-RF - Colocar el dial de ajuste en la posición 1.
Instrucciones del usuario
Pantalla
El display muestra la temperatura ambiente actual hasta que se mueva el dial.
Ajuste de la temperatura
Girar el dial de ajuste hasta la temperatura requerida. Las temperaturas se visualizan en el display parpadeando.
Una vez fi jada la temperatura y después de un corto periodo de tiempo el display deja de parpadear y muestra la temperatura ambiente actual.
Estado del termostato: ( termostato en modo calefacción)
El símbolo de la llama aparecerá en el display cuando el termostato demande calefacción.
Estado del termostato: ( termostato en modo refrigeración)
El símbolo de la nieve aparecerá en el display cuando el termostato demande refrigeración. Si ésta se ve destelleando, la salida del termostato se demora durante un corto período de tiempo para evitar que el compresor sufra daños.
Indicación de batería baja

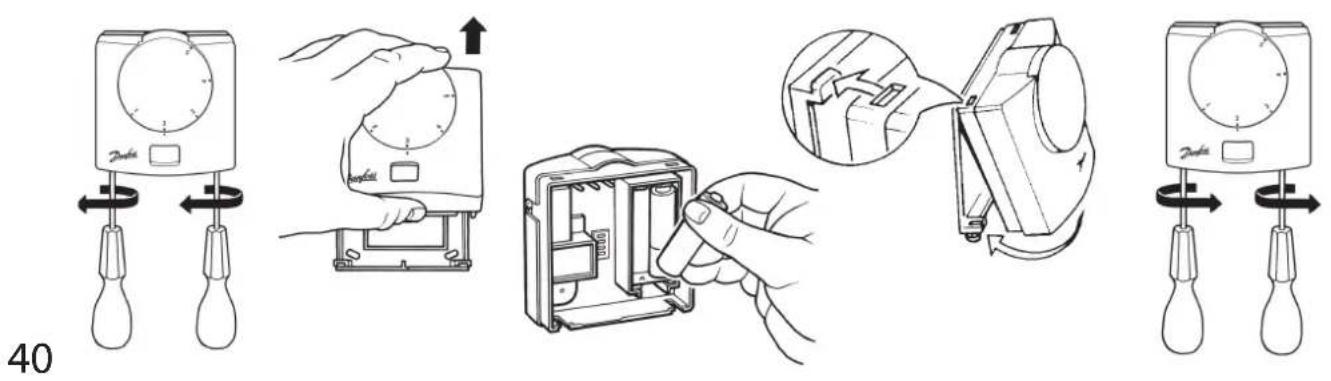

El símbolo de la batería lucirá en el display cuando las pilas requieran ser reemplazadas. Las pilas deberían cambiarse en un plazo de 15 días, en otro caso el termostato se desconectará y aparecerá en el display "Of". Para el cambio de pilas.
IMPORTANTE – usar pilas alcalinas
Este modelo incluye un interruptor Off/Auto.
Situando el interruptor en la posición "l" el termostato controlará la temperatura seleccionada en el dial.
En la posición "O" el termostato se desconectará y aparece "Of" en el display.
Este modelo incluye un interruptor "Dia/Noche.
Situando el interruptor en la posición del símbolo del sol el termostato controlará la temperatura seleccionada en el dial.
NOTA – si se utiliza para controlar la refrigeración, el termostato controla 4°C más con el conmutador en el modo MOON.
