NAUDOJIMO INSTRUKCIJA RET B + RF DANFOSS
Montavimo instrukcijos
| Elementai | RET B (RF)/RET B-LS (RF)/RET B-NSB (RF) |
| Kontaktas 10 - 230 Vac, 3 | (1) A |
| Tiksli temperatūra ±1°C | |
| Kontakto tipas SPDT Type | 1B |
| Siųstuvo dažnis 433,92 MHz | (RF modeliai) |
| Siųstuvo diapazonas 30 m | daugiausia (RF modeliai) |
| Maitinimo šaltinis 2 x AA/MN | 1500 alkaline baterijos |
| Kontroliuojama tarša 2 lygis | |
| Nominali impulsinė įtampa | 2,5 kV |
| Sukurtas pagal | BS EN 60730-2-9(EN 300220, skirta RF) |
| Rutulio įspaudimo metodą | 75°C |
| Temperatūros diapazonas | 5-30°C |
| Dydžiai (mm) | 85 (plotis) x 86 (aukštis) x 42 (gylis) |
Svarbi informacija apie RF gaminius: Patikrinkite, ar viename lygyje tarp siųstuvo ir imtuvo nėra didelių metalinių objektų, pvz., boilerio dėžių ar kitų reikmenų, nes jie trukdo ryšiui tarp termostato ir imtuvo.
Montavimas
LT

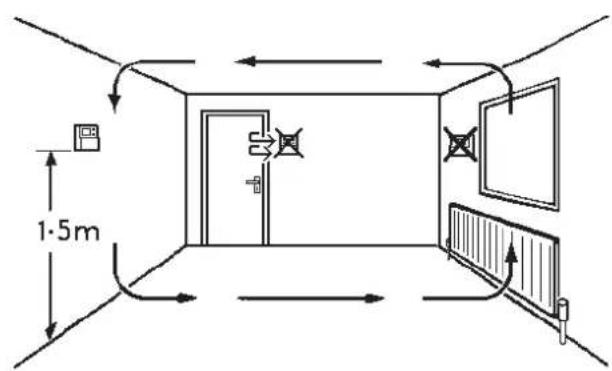

Pritvirtinkite prietaisą apie 1,5 m aukštyje nuo grindų, atokiau nuo skersvėjo ar šilumos šaltinių, pvz., radiatorių, atviros ugnies ar tiesioginių saulės spindulių.


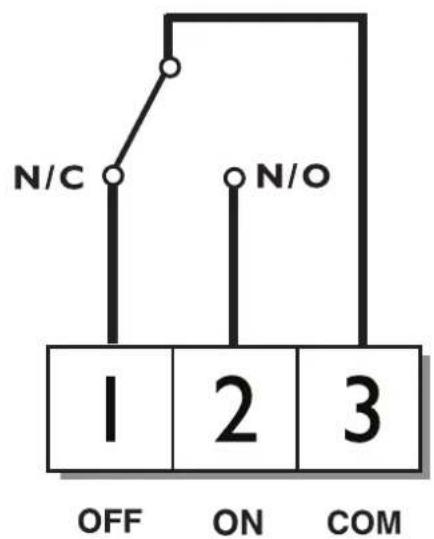

Laidai (ne RF modeliams)

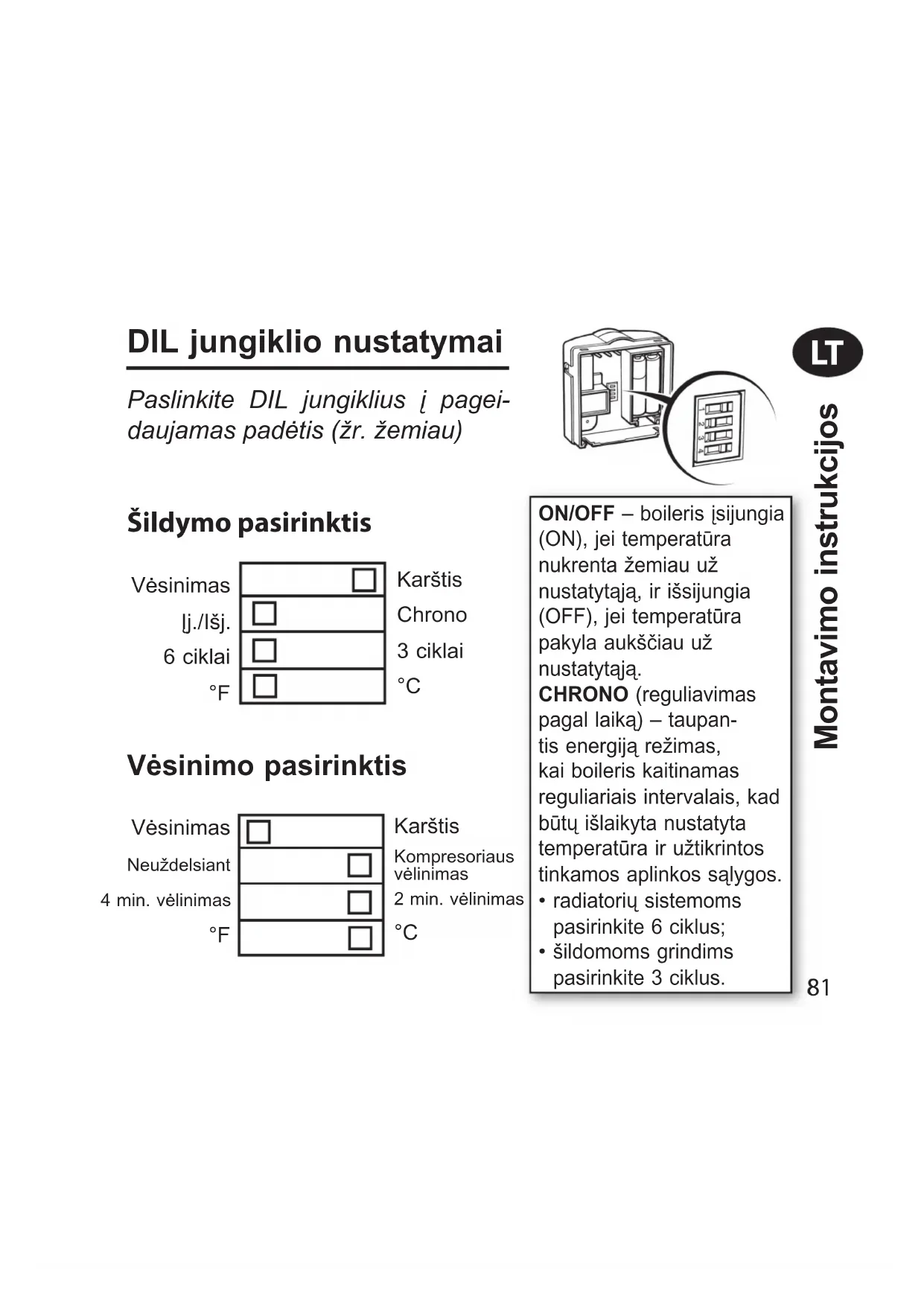

Montavimo instrukcijos

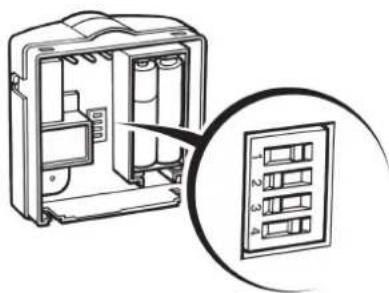

Paslinkite DIL jungiklius i pagei- daujamas padėtis (žr. žemiau)
Šildymo pasirinktis
Vėsinimas
lj./lšj.
6 ciklai
°F
Vėsinimo pasirinktis
Vėsinimas
Neuždelsiant
4 min. vėlinimas
°F
Kompresoriaus vėlinimas
2 min. vélinimas
°C
ON/OFF – boileris įsijungia (ON), jei temperatūra nukrenta žemiau už nustatytaja, ir išsijungia (OFF), jei temperatūra pakyla aukščiau už nustatytaja.
CHRONO (reguliavimas pagal laika) – taupan- tis energija režimas, kai boileris kaitinamas reguliariais intervalais, kad būtu išlaikyta nustatyta temperatūra ir užtikrintos tinkamos aplinkos sąlygos.
- radiatorių sistemoms pasirinkite 6 ciklus;
- šildomoms grindims pasirinkite 3 ciklus.

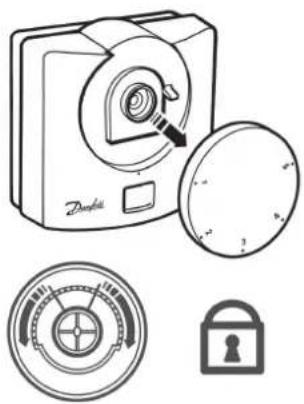

Blokavimas ir ribojimas
Dèmesio! Jei naudojate su maitinimo šaltiniais veikiančias sistemas, prijunkite 2 gnybtą prie maitinimo šaltinio.

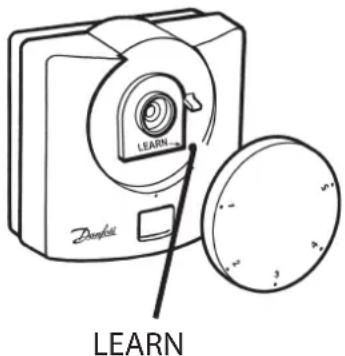

Komplektavimas (tik RF versijos)
Jeigu termostatas ir imtuvas tiekiami kartu vienoje pakuotėje, jie parenkami gamykloje, todėl derinimas nereikalingas
1 RET B-RF - Pasukite nustatymo diską iki skalėje pažymėto skaičiaus 1. Nuimkite diską, paspauskite LEARN klavišą ir palaikykite jį nuspaudę 3 sekundes (jis yra po nustatymų disku.) Dar nekeiskite nustatymų disko.
PASTABA: Dabar termostatas nepertraukiamai siunčia signalus 5 min.
2 RX1 - Paspauskite ir palaikykite nuspaudę PROG CH1 klavišus tol, kol ims mirksėti žalia lemputė.
3 RX2/RX3 - RX2 ar RX3 atveju pakartokite 1 ir 2 veiksmus su kiekvienu termostatu ir kanalu taip, kad liktu mažiausiai 5 minutės tarp kiekvieno termostato patikros.
4 RET B-RF - Norint pakeisti termostato nustatymą, pasukite nustatymo diską iki skaičiaus 1.
LT
Informacija Vartotojui
Ekranas
Kol nenuimtas nustatymų diskas, LCD ekrane bus rodoma dabartinė kambario temperatūra.
Temperatūros nustatymas
Pasukite nustatymų diską iki pageidaujamos temperatūros. LCD ekrane ims mirksėti pasirinkta temperatūra – tai reiškia, jog ji nustatyta.
Po kiek laiko ekranas nustos mirksėti ir jame pasirodys dabartinė kambario temperatūra.
Termostato režimas (tik šildymo režimas)
Kai termostatas didina temperatūrą, pasirodo liepsnos simbolis.
Termostato režimas (tik vėsinimo režimas)
Kai termostatas mažina temperatūrą, pasirodo snaigės simbolis. Jei šis simbolis mirksi, termostato veikimas trumpam uždelsiamas, kad nebūtų sugadintas kompresorius.

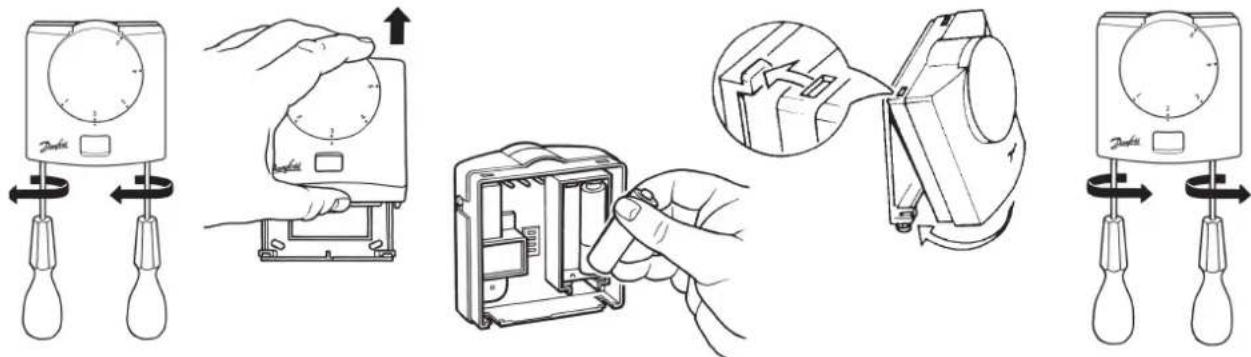

Pranešimas apie išsikrovusią bateriją
Kai ateina laikas keisti baterijas, ekrane ima mirksėti baterijos simbolis. Baterijas reikia pakeisti per 15 dienu, po to termostatas išjungia kontroliuojamą apkrovą. Taip atsitikus, ekrane pasirodo užrašas „Of“.
SVARBU ŽINOTI: naudotinos ðarminës baterijos.
Šiame modelyje sumontuotas automatinis išjungimo jungiklis.
Kai jungiklis nustatytas l „l“ padėti, termostatas palaiko temperatūra, nustatytą nustatymų disku.
Kai jungiklis nustatytas i „O“ padėtį, termostatas išjungiamas ir ekrane pasirodo užrašas „Of“.
Šiame modelyje sumontuotas dienos/nakties jungiklis.
Kai jungiklis nustatytas i „saulės simbolio“ padėtį, termostatas palaiko temperatūrą, nustatytą nustatymų disku.
Kai jungiklis nustatytas i „mėnulio simbolio“ padėtį, termostatas palaiko 4°C žemesnę temperatūrą už nustatytają nustatymų disku.
PASTABA: jei termostatas naudojamas vėsinimui reguliuoti, jis kontroliuoja 4°C aukštesnę temperatūrą, o jungiklis nustatytas i MĖNULIO padėti.
