BRUGSANVISNING RET B + RF DANFOSS

Instruktions vejledning

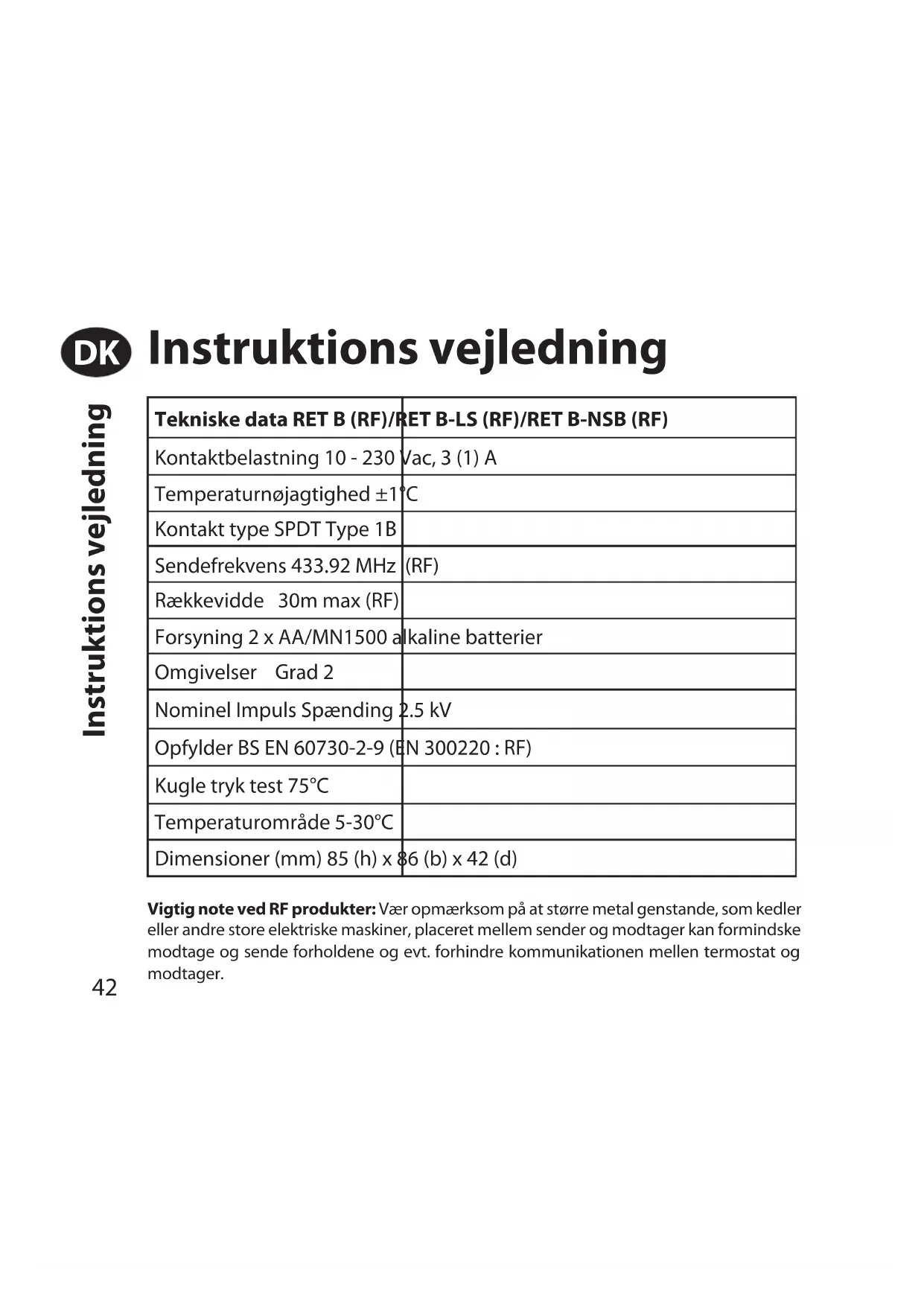

Tekniske data RET B (RF)/RET B-LS (RF)/RET B-NSB (RF)

Kontaktbelastning 10 - 230 Vac, 3 (1) A

Temperaturnøjagtighed ±1°C

Kontakt type SPDT Type 1B

Sendefrekvens 433.92 MHz (RF)

Rækkevidde 30m max (RF)

Forsyning 2 x AA/MN1500 alkaline batterier

Omgivelser Grad 2

Nominel Impuls Spænding 2.5 kV

Opfylder BS EN 60730-2-9 (EN 300220 : RF)

Kugle tryk test 75°C

Temperaturområde 5-30°C

Dimensioner (mm) 85 (h) x 86 (b) x 42 (d)

Vigtig note ved RF produkter: Vær opmærksom på at større metal genstande, som kedler eller andre store elektriske maskiner, placeret mellem sender og modtager kan formindske modtage og sende forholdene og evt. forhindre kommunikationen mellen termostat og modtager.

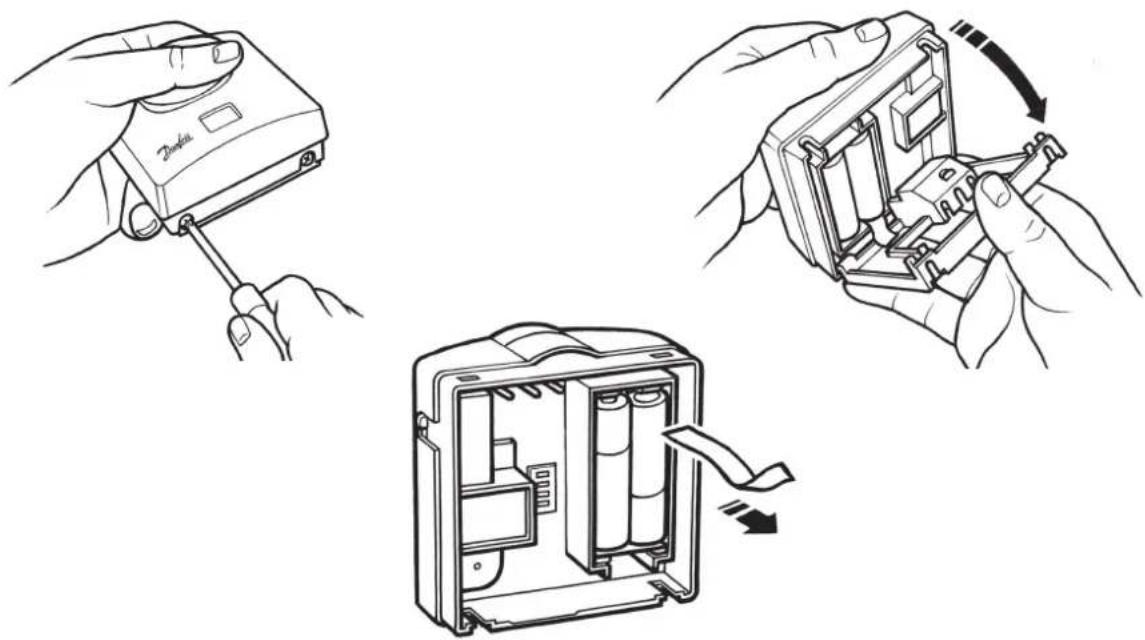

Montering

Instruktions vejeldning

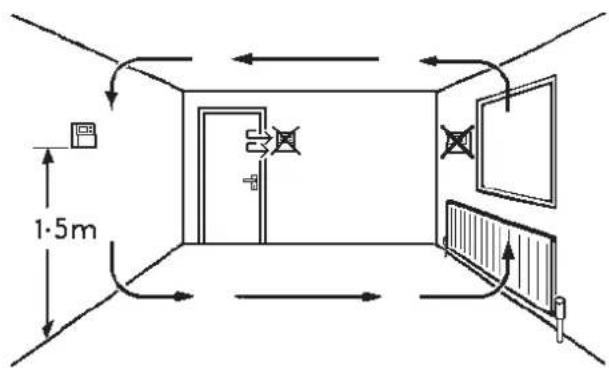

Monter den i en højde på ca. 1,5 m fra gulvet væk fra lufttræks- eller varmekilder såsom radiatorer, åben ild eller direkte sollys.

1·5m

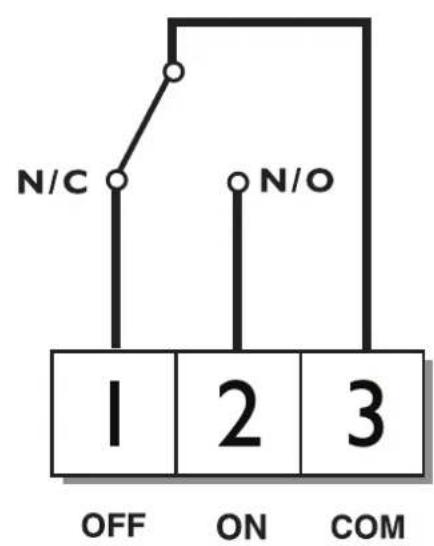

Ledningsføring (ledningstrukne versioner)

Instruktions vejledning

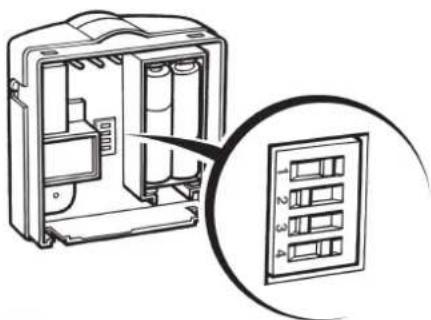

Indstil vippeafbryderne som ønsket (se nedenfor)

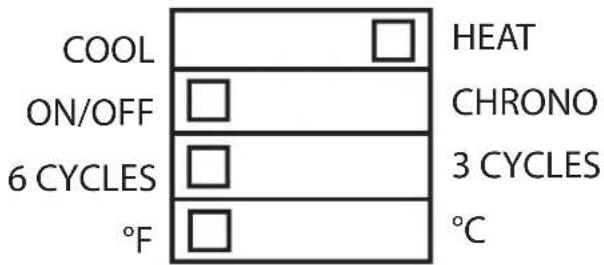

Opvarmning

COOL ON/OFF 6 CYCLES °F HEAT CHRONO 3 CYCLES °C

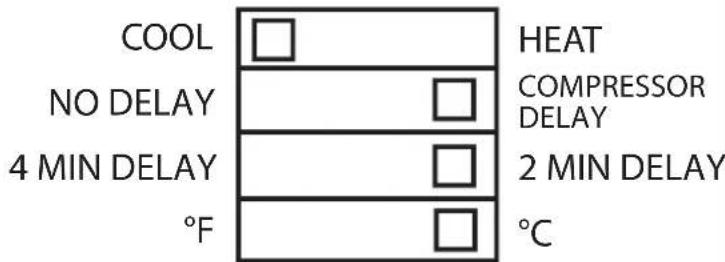

Køling

COOL NO DELAY 4 MIN DELAY °F HEAT COMPRESSOR DELAY 2 MIN DELAY °C

2) Tidsmæssig proportionalitet

- energibesparelsesfunktion, som opvarmer kedlen med jævne mellemrum for at bevare den indstillede temperatur, hvorved brugeren opnår en konstant omgivende temperatur.

• Brug seks kredsløb til radiatorsystemer
• Brug tre kredsløb til gulvvarme

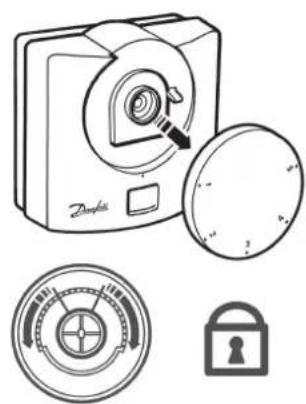

Låsning og begrænsning

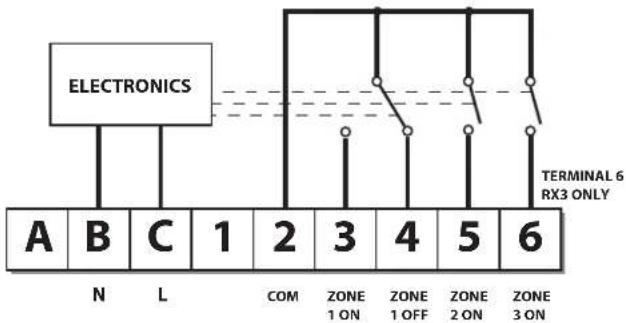

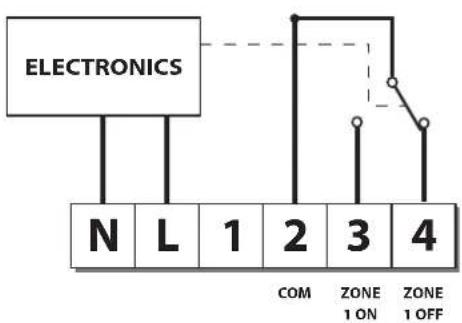

Ledningsføring (ledningstrukne versioner)

RX1 RX2 & RX3

PS. I relation til systemer, der modtager netspænding, skal klemme 2 tilkobles forsyningsnettet.

Aktiveringsinstruktioner (ledningstrukne versioner)

DK

Hvis termostat og modtager er leveret i sampak, er enhederne indstillet fra fabrik, og trin 1-5 kan derfor springes over (Kun RX1 modeller).

Trin 1 RET B-RF

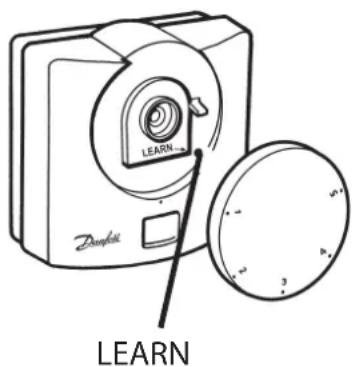

Indstil termostaten på 1. Tryk i 3 sekunder på knappen LEARN Placeret under indstillingsknappen.

Sæt ikke indstillingsknappen på endnu.

Noter: Termostaten transmitterer nu kontinuerligt i 5 minutter.

Trin 2 RX1 - Tryk knapperne PROG og CH1 ind i 3 sek.

Trin 3 RX2/RX3 - For RX2 og RX3 skal trin 1 og 2 gentages for hver termostat og kanal, således at der er fem minutter mellem ibrugtagning af hver termostat.

Trin 4 RET B-RF - Ved påsætning af indstillingsknappen skal denne positioneres udfor 1.

Brugervejleding

Display

Displayet viser den aktuelle rumtemperatur indtil der drejes på håndtaget.

Indstilling af temperaturen

Drej uret til den ønskede temperatur. Den valgte temperatur vises med blinkende tal i displayet.

Efter en kort tid skifter displayet til at vise den aktuelle rumtemperatur. Dette ses ved at tal i displayet stopper med at blinke.

Termostat indstilling - opvarmning

I displayet vises et "fl amme"-symbol så længe der er behov for yderligere opvarmning.

Termostat indstilling – køling

I displayet vises et frost-symbol så længe der er behov for yderligere køling. Hvis uret blinker, er termostatudbyttet forsinket i en kort periode for at forhindre beskadigelse af kompressoren.

Et "batteri"-symbol vil blinke i displayet når batterierne skal udskiftes. Batterierne bør da udskiftes indfor 15 dage for at undgå at termostatfunktionen forsvinder. Hvis dette skulle ske vises "Of" i displayet.

VIGTIGT: Batterier af typen alkaline skal benyttes

Denne type er udstyret med en "auto/off"-omskifter. Med omskifteren i position "l" regulere termostaten automatisk i forhold til den valgte temperatur indstilling.

Med omskifteren i position "O" er termostat funktionen udkoblet og symbolet "Of" vises i displayet.

Denne type er udstyret med en "dag/nat"-omskifter. Med omskifteren udfor "sol-symbolet" regulere termostaten automatisk i forhold til den valgte temperatur indstilling.

Med omskifteren udfor "måne-symbolet" sænkes den valgte temperatur indstilling med 4°C.

5 C

BEMÄRK: Hvis benyttet til styring af køling vil thermostaten med kontakten i MÅNE positionen regulere temperaturen 4°C højere.
