Produkttype	Elektronisk termostat med indstillingsskive og LCD-display
Model	RET RF (RET B-RF, RET B-LS-RF, RET B-NSB-RF)
Dimensioner (mm)	85 bred x 86 høj x 42 dyb
Strømforsyning	2 x AA alkaliske batterier (MN1500)
Temperaturområde	5°C til 30°C
Temperaturnøjagtighed	±1°C
Kontaktbelastning	10-230 Vac, 3(1)A (undtagen Nordamerika); 10-24 Vac, 50/60Hz, 3(1)A (Nordamerika)
Kontakttype	SPDT Type 1B
Senderfrekvens (RF-modeller)	433,92 MHz
Senderrækkevidde (RF-modeller)	30m maks. (fri sigtelinje)
Installationshøjde	Ca. 1,5 m fra gulv, væk fra træk og varmekilder
Display	LCD viser aktuel rumtemperatur eller indstillet temperatur (blinkende)
Styringstilstand (Varme)	TÆND/SLUK eller CHRONO (energibesparelse) med valgbare cyklusser (3 for gulvvarme, 6 for radiatorer)
Styringstilstand (Køling)	TÆND/SLUK med kompressorforsinkelsesbeskyttelse (blinkende snefnug)
Lav batteriindikation	Blinkende batterisymbol; udskift inden 15 dage, ellers vises 'Of' og belastningen slukkes
RET B-LS Model Funktion	Auto/Off-kontakt: 'I' = normal styring, 'O' = output slukket (viser 'Of')
RET B-NSB Model Funktion	Dag/Nat-kontakt: Sol = normal, Måne = 4°C under indstillet temperatur (varme) eller 4°C over (køling)
DIL-kontaktindstillinger	Valg af varme/køling, TÆND/SLUK eller CHRONO, cyklusser pr. time (3 eller 6)
RF-parring	Tryk på LÆR-knappen på termostaten (under skiven) i 3 sekunder, og par derefter med modtageren inden for 5 minutter
Standardoverensstemmelse	BS EN 60730-2-9, EN 300220 (RF), EMC-direktiv 89/336/EØF, LVD 73/23/EØF
Rengøring og vedligeholdelse	Tør med en tør klud; brug ikke opløsningsmidler eller slibemidler. Udskift batterier som angivet.
Reservedele og reparationsmuligheder	Ingen brugerudskiftelige dele indeni. Kontakt Danfoss for udskiftning eller reparation.

Ofte stillede spørgsmål - RET RF DANFOSS

Hvordan indstiller jeg temperaturen på min Danfoss RET RF termostat?

Drej indstillingsskiven til den ønskede temperatur. Den valgte temperatur blinker på LCD'et for at angive, at det er den indstillede temperatur. Efter et par sekunder holder displayet op med at blinke og viser den aktuelle rumtemperatur.

Hvad betyder flammen-symbolet på displayet?

Flammesymbolet lyser, når termostaten kalder på varme. I køle-tilstand angiver et snefnugssymbol kølebehov. Et blinkende snefnug betyder, at kompressorudgangen er forsinket for at forhindre skade.

Hvordan udskifter jeg batterierne, og hvilken type skal jeg bruge?

Når batterisymbolet blinker, skal begge batterier udskiftes med to nye AA alkaliske batterier (MN1500). Brug kun alkaliske; ikke-alkaliske kan give forkert indikation af lavt batteri. Udskift inden 15 dage for at bevare styringen.

Hvad er forskellen mellem RET B, RET B-LS og RET B-NSB modellerne?

Alle modeller er identiske bortset fra ekstra kontakter. RET B er basis. RET B-LS har en Auto/Off-kontakt til at slukke output. RET B-NSB har en Dag/Nat-kontakt: Sol for normal indstilling, Måne for 4°C under (varme) eller over (køling).

Hvordan parrer jeg termostaten med modtageren (RF-modeller)?

For RX1: drej skiven til 1, fjern skiven, tryk og hold LÆR-knappen (under skiven) i 3 sekunder, tryk derefter på PROG og CH1 på modtageren, indtil grønt lys blinker. For RX2/RX3 gentag for hver termostat/kanal med mindst 5 minutters mellemrum.

Hvad gør DIL-kontakterne?

DIL-kontakter vælger varme- eller kølingstilstand, TÆND/SLUK eller CHRONO-drift, og cyklusser pr. time (3 for gulvvarme, 6 for radiatorer). Se manualen for nøjagtige indstillinger.

Hvad skal jeg gøre, hvis displayet viser 'Of'?

'Of' vises, når batterierne er udtømte, og termostaten slukker belastningen. Udskift straks batterierne med nye alkaliske. Hvis det er en RET B-LS model i 'O'-position, skal du skifte til 'I'.

Hvor højt skal jeg installere termostaten?

Monter termostaten ca. 1,5 meter over gulvet, væk fra træk, varmekilder (radiatorer, direkte sollys) og store metalgenstande, der kan blokere RF-signalet.

Hvordan rengør jeg termostaten?

Brug en tør klud til at tørre termostaten af. Brug ikke opløsningsmidler, slibemidler eller væsker, da de kan beskadige enheden.

Kan jeg justere temperaturafvigelsen eller begrænse området?

Termostaten har en indbygget låse- og begrænsningsfunktion (se manualen). Du kan også indstille et specifikt temperaturområde via DIL-kontakter eller ved at bruge skivestop (se installationsvejledningen).

BRUGSANVISNING RET RF DANFOSS

Instruktions vejledning

Tekniske data RET B (RF)/RET B-LS (RF)/RET B-NSB (RF)

Kontaktbelastning 10 - 230 Vac, 3 (1) A

Temperaturnøjagtighed ±1°C

Kontakt type SPDT Type 1B

Sendefrekvens 433.92 MHz (RF)

Rækkevidde 30m max (RF)

Forsyning 2 x AA/MN1500 alkaline batterier

Omgivelser Grad 2

Nominel Impuls Spænding 2.5 kV

Opfylder BS EN 60730-2-9 (EN 300220 : RF)

Kugle tryk test 75°C

Temperaturområde 5-30°C

Dimensioner (mm) 85 (h) x 86 (b) x 42 (d)

Vigtig note ved RF produkter: Vær opmærksom på at større metal genstande, som kedler eller andre store elektriske maskiner, placeret mellem sender og modtager kan formindske modtage og sende forholdene og evt. forhindre kommunikationen mellen termostat og modtager.

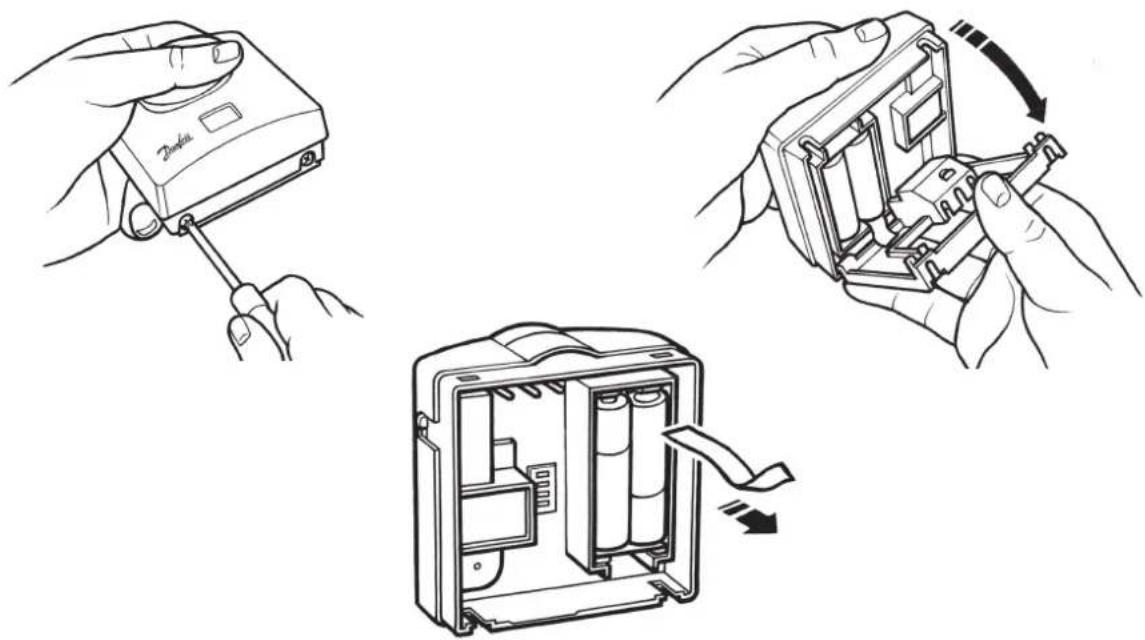

Montering

Instruktions vejeldning

Monter den i en højde på ca. 1,5 m fra gulvet væk fra lufttræks- eller varmekilder såsom radiatorer, åben ild eller direkte sollys.

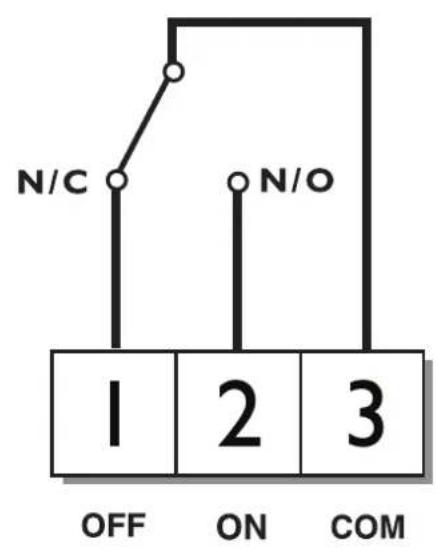

Ledningsføring (ledningstrukne versioner)

Instruktions vejledning

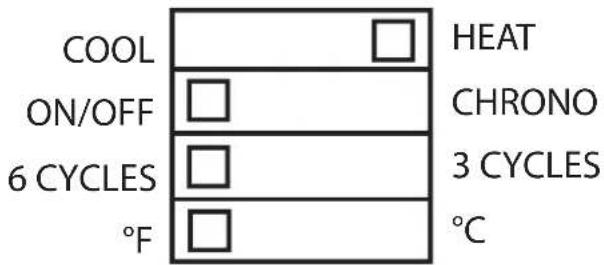

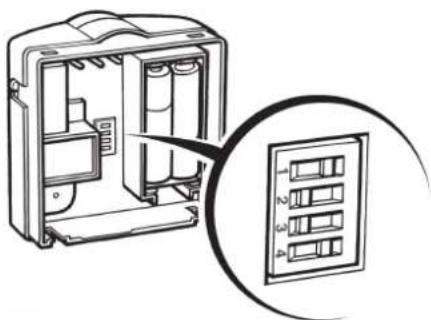

Indstil vippeafbryderne som ønsket (se nedenfor)

Opvarmning

Køling

2) Tidsmæssig proportionalitet

- energibesparelsesfunktion, som opvarmer kedlen med jævne mellemrum for at bevare den indstillede temperatur, hvorved brugeren opnår en konstant omgivende temperatur.

• Brug seks kredsløb til radiatorsystemer
• Brug tre kredsløb til gulvvarme

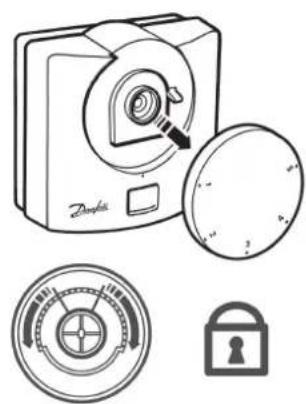

Låsning og begrænsning

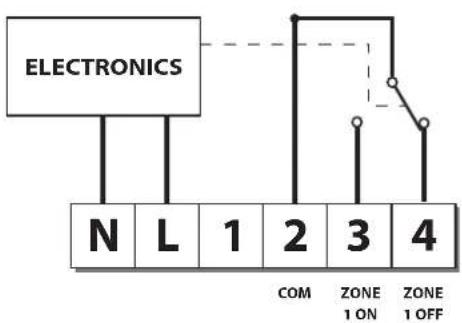

Ledningsføring (ledningstrukne versioner)

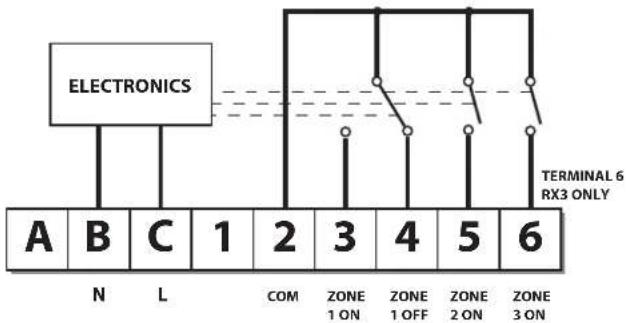

RX1 RX2 & RX3

PS. I relation til systemer, der modtager netspænding, skal klemme 2 tilkobles forsyningsnettet.

Aktiveringsinstruktioner (ledningstrukne versioner)

DK

Hvis termostat og modtager er leveret i sampak, er enhederne indstillet fra fabrik, og trin 1-5 kan derfor springes over (Kun RX1 modeller).

Trin 1 RET B-RF

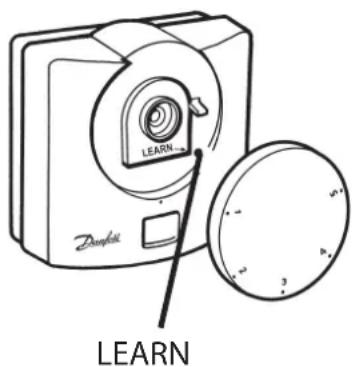

Indstil termostaten på 1. Tryk i 3 sekunder på knappen LEARN Placeret under indstillingsknappen.

Sæt ikke indstillingsknappen på endnu.

Noter: Termostaten transmitterer nu kontinuerligt i 5 minutter.

Trin 2 RX1 - Tryk knapperne PROG og CH1 ind i 3 sek.

Trin 3 RX2/RX3 - For RX2 og RX3 skal trin 1 og 2 gentages for hver termostat og kanal, således at der er fem minutter mellem ibrugtagning af hver termostat.

Trin 4 RET B-RF - Ved påsætning af indstillingsknappen skal denne positioneres udfor 1.

Brugervejleding

Display

Displayet viser den aktuelle rumtemperatur indtil der drejes på håndtaget.

Indstilling af temperaturen

Drej uret til den ønskede temperatur. Den valgte temperatur vises med blinkende tal i displayet.

Efter en kort tid skifter displayet til at vise den aktuelle rumtemperatur. Dette ses ved at tal i displayet stopper med at blinke.

Termostat indstilling - opvarmning

I displayet vises et "fl amme"-symbol så længe der er behov for yderligere opvarmning.

Termostat indstilling – køling

I displayet vises et frost-symbol så længe der er behov for yderligere køling. Hvis uret blinker, er termostatudbyttet forsinket i en kort periode for at forhindre beskadigelse af kompressoren.

Et "batteri"-symbol vil blinke i displayet når batterierne skal udskiftes. Batterierne bør da udskiftes indfor 15 dage for at undgå at termostatfunktionen forsvinder. Hvis dette skulle ske vises "Of" i displayet.

VIGTIGT: Batterier af typen alkaline skal benyttes

Denne type er udstyret med en "auto/off"-omskifter. Med omskifteren i position "l" regulere termostaten automatisk i forhold til den valgte temperatur indstilling.

Med omskifteren i position "O" er termostat funktionen udkoblet og symbolet "Of" vises i displayet.

Denne type er udstyret med en "dag/nat"-omskifter. Med omskifteren udfor "sol-symbolet" regulere termostaten automatisk i forhold til den valgte temperatur indstilling.

Med omskifteren udfor "måne-symbolet" sænkes den valgte temperatur indstilling med 4°C.

BEMÄRK: Hvis benyttet til styring af køling vil thermostaten med kontakten i MÅNE positionen regulere temperaturen 4°C højere.
