Producttype	Elektronische draaiknop thermostaat met LCD-scherm
Model	RET RF (RET B-RF, RET B-LS-RF, RET B-NSB-RF)
Afmetingen (mm)	85 breed x 86 hoog x 42 diep
Voeding	2 x AA alkaline batterijen (MN1500)
Temperatuurbereik	5°C tot 30°C
Temperatuurnauwkeurigheid	±1°C
Contactwaarde	10-230 V AC, 3(1)A (exclusief Noord-Amerika); 10-24 V AC, 50/60 Hz, 3(1)A (Noord-Amerika)
Contacttype	SPDT Type 1B
Zendfrequentie (RF-modellen)	433.92 MHz
Zendbereik (RF-modellen)	max. 30 m (zichtlijn)
Installatiehoogte	Ongeveer 1,5 m boven de vloer, uit de buurt van tocht en warmtebronnen
Display	LCD dat de werkelijke kamertemperatuur of de ingestelde temperatuur (knipperend) weergeeft
Regelmodus (Verwarming)	AAN/UIT of CHRONO (energiebesparing) met selecteerbare cycli (3 voor vloerverwarming, 6 voor radiatoren)
Regelmodus (Koeling)	AAN/UIT met compressorvertragingsbeveiliging (sneeuwvlok knippert)
Indicatie lage batterij	Knipperend batterijsymbool; vervang binnen 15 dagen, anders wordt 'Of' weergegeven en wordt de belasting uitgeschakeld
RET B-LS modelkenmerk	Auto/Off-schakelaar: 'I' = normale regeling, 'O' = uitgang uit (display 'Of')
RET B-NSB modelkenmerk	Dag/Nacht-schakelaar: Zon = normaal, Maan = 4°C onder setpoint (verwarming) of 4°C boven (koeling)
DIL-schakelaarinstellingen	Selectie verwarming/koeling, AAN/UIT of CHRONO, cycli per uur (3 of 6)
RF-koppeling	Druk 3 seconden op de LEARN-knop op de thermostaat (onder de draaiknop) en koppel binnen 5 minuten met de ontvanger
Naleving normen	BS EN 60730-2-9, EN 300220 (RF), EMC Directive 89/336/EEC, LVD 73/23/EEC
Reiniging en onderhoud	Afvegen met een droge doek; geen oplosmiddelen of schuurmiddelen gebruiken. Vervang batterijen zoals aangegeven.
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te onderhouden onderdelen binnenin. Neem contact op met Danfoss voor vervanging of reparatie.

Veelgestelde vragen - RET RF DANFOSS

Hoe stel ik de temperatuur in op mijn Danfoss RET RF thermostaat?

Draai de instelknop naar de gewenste temperatuur. De geselecteerde temperatuur knippert op het LCD om aan te geven dat dit de ingestelde temperatuur is. Na een paar seconden stopt het display met knipperen en toont het de werkelijke kamertemperatuur.

Wat betekent het vlam symbool op het display?

Het vlamsymbool brandt wanneer de thermostaat om warmte vraagt. In koelmodus geeft een sneeuwvloksymbool een koelvraag aan. Een knipperende sneeuwvlok betekent dat de compressoruitgang wordt vertraagd om schade te voorkomen.

Hoe vervang ik de batterijen en welk type moet ik gebruiken?

Wanneer het batterijsymbool knippert, vervang dan beide batterijen door twee nieuwe AA alkaline batterijen (MN1500). Gebruik alleen alkaline type; niet-alkaline kan een onjuiste indicatie van een lage batterij veroorzaken. Vervang binnen 15 dagen om de regeling te behouden.

Wat is het verschil tussen RET B, RET B-LS en RET B-NSB modellen?

Alle modellen zijn identiek behalve extra schakelaars. RET B is basis. RET B-LS heeft een Auto/Off-schakelaar om de uitgang uit te schakelen. RET B-NSB heeft een Dag/Nacht-schakelaar: Zon voor normaal setpoint, Maan voor 4°C lager (verwarming) of hoger (koeling).

Hoe koppel ik de thermostaat met de ontvanger (RF-modellen)?

Voor RX1: zet de draaiknop op 1, verwijder de draaiknop, druk en houd de LEARN-knop (onder de draaiknop) 3 seconden ingedrukt, druk dan op PROG en CH1 op de ontvanger tot het groene lampje knippert. Voor RX2/RX3 herhaalt u dit voor elke thermostaat/kanaal met minstens 5 minuten ertussen.

Wat doen de DIL-schakelaars?

DIL-schakelaars selecteren de verwarmings- of koelmodus, AAN/UIT- of CHRONO-werking en cycli per uur (3 voor vloerverwarming, 6 voor radiatoren). Raadpleeg de handleiding voor exacte instellingen.

Wat moet ik doen als het display 'Of' toont?

'Of' verschijnt wanneer de batterijen leeg zijn en de thermostaat de belasting uitschakelt. Vervang de batterijen onmiddellijk door nieuwe alkaline. Als het een RET B-LS model is in de 'O' stand, schakel dan naar 'I'.

Hoe hoog moet ik de thermostaat installeren?

Monteer de thermostaat ongeveer 1,5 meter boven de vloer, uit de buurt van tocht, warmtebronnen (radiatoren, direct zonlicht) en grote metalen voorwerpen die het RF-signaal kunnen blokkeren.

Hoe reinig ik de thermostaat?

Gebruik een droge doek om de thermostaat af te vegen. Gebruik geen oplosmiddelen, schuurmiddelen of vloeistoffen, omdat deze het apparaat kunnen beschadigen.

Kan ik de temperatuuroffset aanpassen of het bereik beperken?

De thermostaat heeft een ingebouwde vergrendelings- en begrenzingsfunctie (raadpleeg de handleiding). U kunt ook een specifiek temperatuurbereik instellen via DIL-schakelaars of door gebruik te maken van de draaiknopstoppen (zie installatie-instructies).

GEBRUIKSAANWIJZING RET RF DANFOSS

Installatie handleiding

NL

Omschrijving RET B (RF)/RET B-LS (RF)/RET B-NSB (RF)
Maximum contactbelasting	10 - 230 Vac, 3 (1) A
Nauwkeurigheid ±1°C
Relaiscontact SPDT Type 1B,	potentiaalvrij
Bedrijfsfrequentie (RF) 433.9	2 MHz
Zendbereik (RF modellen) 30m max
Voeding 2 x AA/MN1500 Alkaline batterijen
Stralingsniveau Graad 2
Nominale piekspanning 2,5 kV
Constructienorm BS EN 60730-2-9 (EN 300220 : RF)
Kogeldruktest 75°C
Temperatuurbereik 5-30°C
Afmetingen (bxhxd)	85 x 86 x 42 mm

Belangrijk voor RF modellen: Let er op dat zich geen grote metalen voorwerpen, zoals ketels of andere grote apparaten, in de gezichtslijn tussen thermostaat en ontvanger bevinden, aangezien hierdoor de communicatie tussen thermostaat en ontvanger wordt verhinderd.

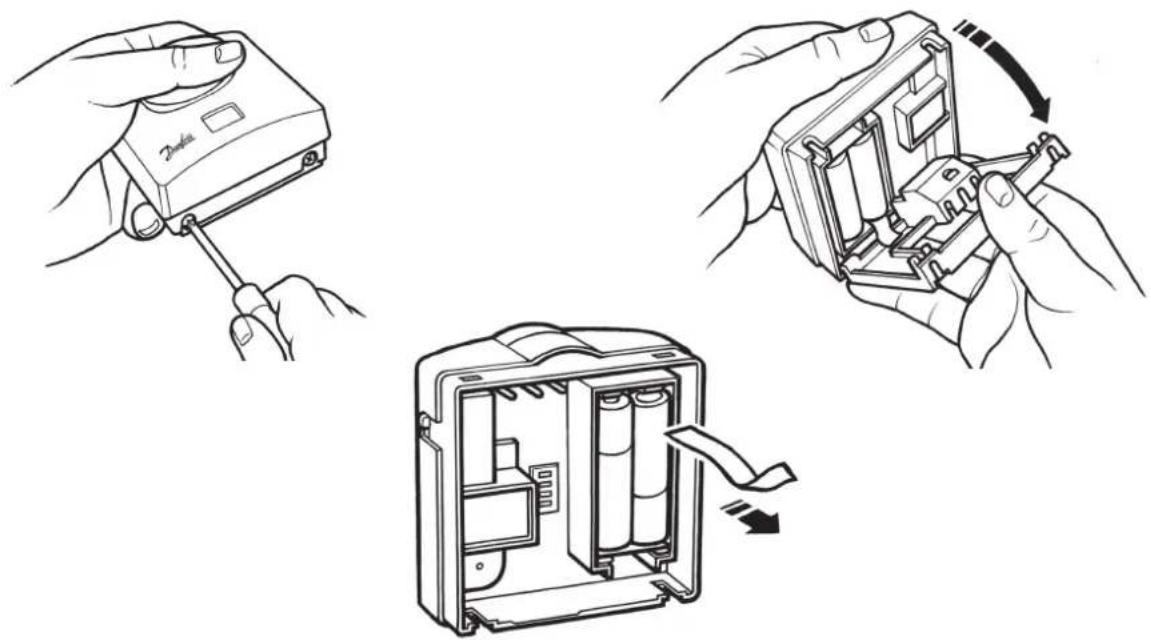

Montage

Installatie handleiding

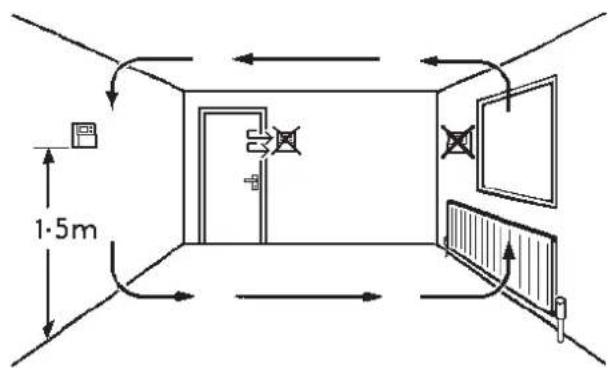

Bevestig op een hoogte van ongeveer 1,5 m vanaf de vloer, niet op de tocht en uit de buurt van warmtebronnen zoals radiatoren, open vuur of direct zonlicht.

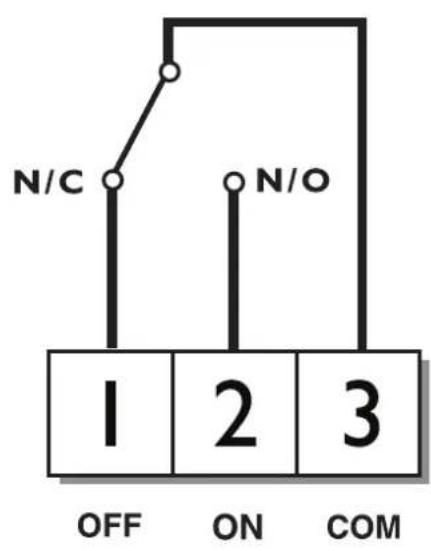

Aansluitingen (niet bij RF modellen)

NL

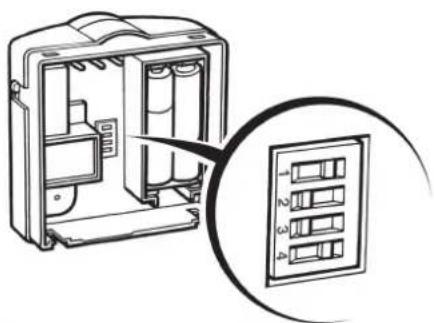

Schuif de DIL-schakelaars naar de gewenste instellingen (zie hieronder)

ON/OFF – ON/OFF - de ketel schakelt AAN wanneer de temperatuur daalt tot onder de ingestelde waarde en UIT bij hogere temperaturen

Chrono-Proportional

- energiebesparende functie die de ketel met regelmatige tussenpozen inschakelt om een ingestelde temperatuur in stand te houden, waardoor een constante omgevingstemperatuur wordt bereikt voor de gebruiker.

• Gebruik 6 cycli voor radiatorsystemen
• Gebruik 3 cycli voor vloerverwarming

Blokkeren & Begrenzen

NL

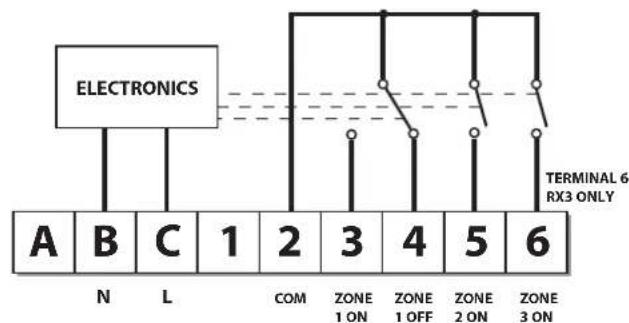

Aansluiting van ontvanger (alleen bij RF modellen)

RX1 RX2 & RX3

N.B. Bij netspanning gevoede systemen dient klem 2 te worden aangesloten op de fase van de netvoeding.

Inbedrijfstelling van RF modellen

Als de thermostaat en de ontvanger in een setverpakking zijn geleverd is de aanmeldprocedure al in de fabriek uitgevoerd (enkel model RX1).

Volg onderstaande stappen om de thermostaat bij de ontvanger aan te melden.

Stap 1 - Zet de instelknop op stand 1. Verwijder de instelknop en druk 3 seconden op de LEARN toets (bevindt zich onder de instelknop). De knop pas terugzetten nadat het aanmeldproces is voltooid. N.B. De thermostaat zendt nu gedurende 5 minuten een aanmeldsignaal uit.

Stap1 gedurende 3 seconden gelijktijdig op PROG en CH1 van de RX ontvanger.

Stap 3 RX2/RX3 - Herhaal de stappen 1 en 2 voor RX2 of RX3 voor elke thermostaat en elk kanaal, wacht minstens 5 min. tussen de inbedrijfstelling van elke thermostaat.

Stap 4 RET B-RF - Plaats de instelknop in stand 1 weer terug op de thermostaat

Instructies voor Gebruik

Display

De display toont de gemeten ruimtetemperatuur totdat de instelknop wordt verdraaid.

Instelling van de temperatuur

Draai de instelknop naar de gewenste temperatuur. Op de display verschijnt knipperend de ingestelde temperatuur.

Na korte tijd stopt de display met knipperen en wordt de gemeten ruimtetemperatuur getoond.

Status thermostaat (verwarming)

Als de thermostaat in de verwarmingsstand staat (zie installatie-instructies) verschijnt er een vlamsymbool in de display wanneer de thermostaat warmte vraagt.

NL

Status thermostaat (koeling)

Als de thermostaat in de koelstand staat (zie installatie-instructies) verschijnt er een ijskristal-symbool in de display wanneer de thermostaat koeling vraagt. Wanneer u die ziet knipperen wordt de thermostaatuitvoer gedurende korte tijd vertraagd om schade aan de compressor te voorkomen.

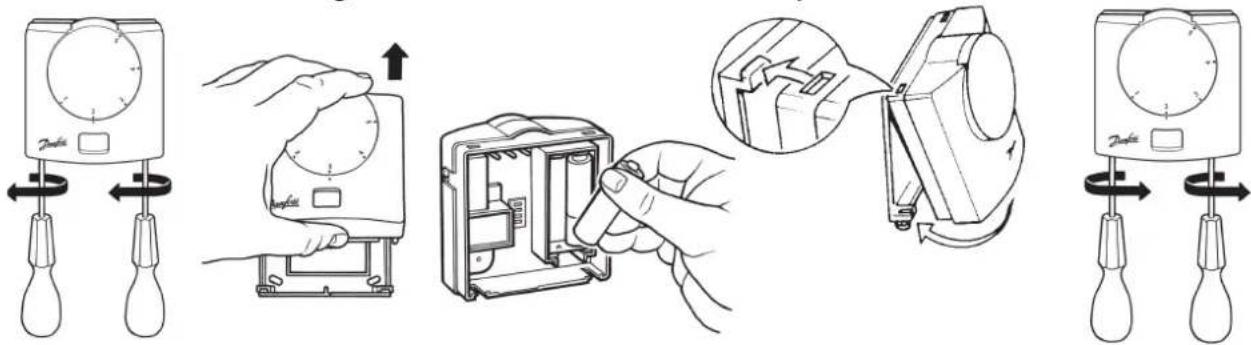

Lege batterij indicatie

Als de batterijen vervangen moeten worden verschijnt er een batterij-symbool in de display. Als het symbool in de display verschijnt moeten de batterijen binnen 15 dagen vervangen worden anders schakelt de thermostaat zichzelf uit. In de display verschijnt dan "OF".

BELANGRIJK – gebruik alkaline batterijen

Alleen het RET B-LS model

Dit model is voorzien van een AUTO/OFF schakelaar.

Als de schakelaar op "I" (AUTO) gezet wordt, regelt de thermostaat volgens de temperatuur die op de draaiknop is ingesteld.

De thermostaat kan worden uitgezet door de schakelaar op "O" te zetten. De thermostaat schakelt dan niet meer in en in het display verschijnt "OF".

Alleen het RET B-NSB model

Dit model is voorzien van een dag-/nachtschakelaar.

Als de schakelaar op het zonnetje wordt gezet regelt de thermostaat volgens de temperatuur die op de knop is ingesteld.

Als de schakelaar op het maantje wordt gezet wordt een nachtverlaging van 4 °C aangehouden.

N.B. – bij gebruik voor het regelen van koeling, thermostaatregeling 4° Choger, met de schakelaar in de MAAN-stand.
