Tipo di prodotto	Termostato ambiente
Marca	Danfoss
Modello	RET B (RET B, RET B-LS, RET B-NSB) - versioni cablate e RF
Dimensioni (L x H x P)	85 mm x 86 mm x 42 mm
Alimentazione	2 batterie alcaline AA / MN1500
Tipo di contatto	SPDT (commutatore) 230 Vca, 3 (1) A
Precisione della temperatura	±1°C
Intervallo di temperatura	da 5 °C a 30 °C
Frequenza RF (modelli RF)	433.92 MHz
Portata trasmettitore (RF)	30 m max
Norme di fabbricazione	BS EN 60730-2-9
Tensione di impulso nominale	2.5 kV
Grado di protezione	Grado 2 (riciclo)
Funzioni principali	Regolazione riscaldamento/raffreddamento, modo crono-proporzionale (3 o 6 cicli), modo Arresto/Auto (RET B-LS), modo Giorno/Notte (RET B-NSB), indicazione cambio batterie
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi.
Sicurezza	Rispettare le norme elettriche. Tensione di impulso nominale 2.5 kV. Per i lavori elettrici, rivolgersi a un professionista.
Parti di ricambio e riparabilità	Contattare un installatore autorizzato Danfoss per qualsiasi riparazione o sostituzione di parti.

Domande frequenti - RET B DANFOSS

Come regolare la temperatura sul termostato RET B ?

Ruotare la manopola di regolazione fino alla temperatura desiderata. La temperatura lampeggia sul display digitale, poi dopo alcuni secondi, il display mostra la temperatura ambiente rilevata.

Cosa significa il simbolo fiamma sul display ?

Il simbolo fiamma indica che il termostato è in richiesta di riscaldamento. Se appare il simbolo fiocco di neve, si tratta di una richiesta di raffreddamento.

Cosa fare quando appare il simbolo batteria ?

Il simbolo batteria indica che è necessario cambiare le batterie. Utilizzare batterie alcaline AA / MN1500. Sostituirle entro 15 giorni, altrimenti il termostato visualizza 'Of' e smette di funzionare.

Qual è la differenza tra i modelli RET B, RET B-LS e RET B-NSB ?

Il modello RET B è standard. Il RET B-LS è dotato di un selettore Arresto/Auto (I/O). Il RET B-NSB ha una modalità Giorno/Notte (sole/luna) che riduce o aumenta la temperatura di 4°C a seconda della modalità.

Come installare il termostato RET B ?

Fissarlo a circa 1,5 m dal pavimento, lontano da correnti d'aria o fonti di calore. Per le versioni cablate, effettuare il cablaggio secondo lo schema fornito. Per le versioni RF, accoppiare il termostato e il ricevitore tramite il tasto LEARN.

Come funziona la modalità crono-proporzionale ?

Questa modalità consente di risparmiare energia attivando la caldaia a intervalli regolari per mantenere una temperatura costante. Utilizzare 6 cicli per i radiatori e 3 cicli per il riscaldamento a pavimento.

Come accoppiare un termostato RF con il ricevitore (RX) ?

Impostare la manopola su 1, premere il tasto LEARN per 3 secondi. Quindi sul ricevitore, premere PROG e CH1 (o CH2/CH3) per 3 secondi. Riposizionare la manopola. Lasciare 5 min tra ogni accoppiamento per RX2/RX3.

Quale altezza di montaggio consigliata ?

Montare il termostato a circa 1,5 m dal pavimento, lontano da porte, finestre, radiatori o luce solare diretta.

Quale tipo di batterie utilizzare e perché ?

Utilizzare esclusivamente pile alcaline AA / MN1500. Le batterie standard possono ridurre l'autonomia e causare una visualizzazione errata.

Cosa significa la visualizzazione 'Of' sul display ?

La visualizzazione 'Of' indica che il termostato è inoperativo. Ciò può essere dovuto a batterie esaurite (superato il termine di 15 giorni) o, sul modello RET B-LS, quando il selettore è sulla posizione 'O' (Arresto).

MANUALE UTENTE RET B DANFOSS

Istruzioni per l'uso

Caratteristiche	RET B (RF) / RET B-LS (RF) / RET B-NSB (RF)
Valori nominali dei contatti 1	0 - 230 Vac, 3 (1) A
Precisione temperatura ± 1^
Tipo dei contatti SPDT tipo 1	B
Frequenza del trasmettitore	433,92 MHz (modelli RF)
Campo di funzionamento del trasmettitore	massimo 30 metri (modelli RF)
Alimentazione 2 batterie alcaline AA/MN1500
Livello antinquinamento Livello 2
Tensione nominale impulsi 2,5 KV
Conforme alle norme BS EN	60730-2-9 (EN 300220 per RF)
Prova di pressione con sfere	75°C
Intervallo temperatura 5-30°C
Dimensioni (mm)	85 di larghezza x 86 di altezza x 42 di profondità

Nota importante per i prodotti RF: Accertarsi che tra il trasmettitore e il ricevitore non vi siano oggetti metallici di grandi dimensioni, quali ad esempio i rivestimenti esterni della caldaia o altri dispositivi di una certa dimensione che impediscano le comunicazioni tra termostato e ricevitore.

I

Montaggio

Istruzioni per l'uso

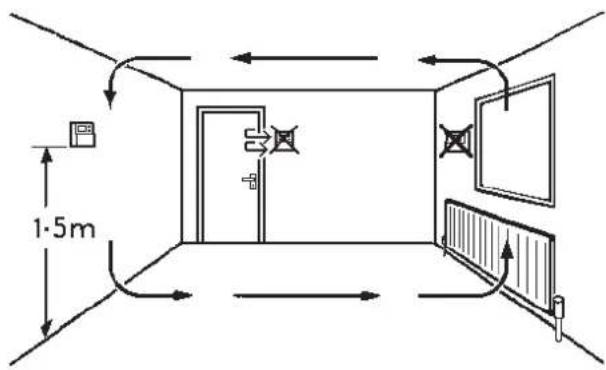

Installarlo ad un'altezza di circa 1,5 m da terra, al riparo da correnti d'aria o fonti di calore quali ad esempio radiatori, fi amme libere o luce solare diretta.

Cablaggio (esclusi i modelli RF)

Impostazione interruttori DIL

Impostare gli interruttori DIL sui parametri prescritti (vedere sotto)

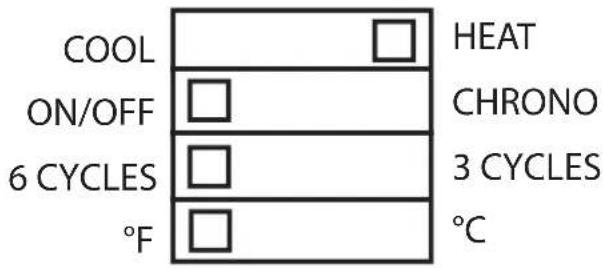

Attivazione riscaldamento

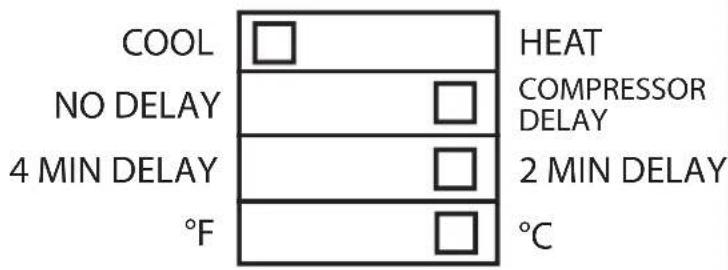

Attivazione raff reddamento

ON/OFF: la caldaia si inserisce (ON) quando la temperatura scende al di sotto del valore impostato e si disinserisce (OFF) quando lo supera.

CHRONO (Regolazione cronoproporzionale): funzione a risparmio energetico che inserisce la caldaia ad intervalli regolari per mantenere una temperatura preimpostata, consentendo così all'utente di avere una temperatura ambiente costante.

• utilizzare 6 cicli per gli impianti con radiatori
• utilizzare 3 cicli per gli impianti di riscaldamento a pavimento

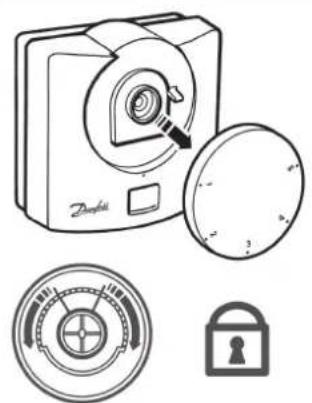

Bloccaggio e esclusioni

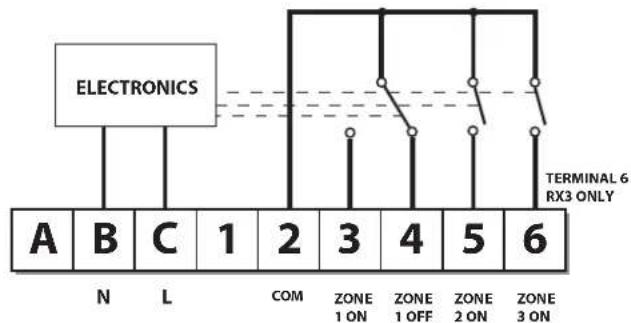

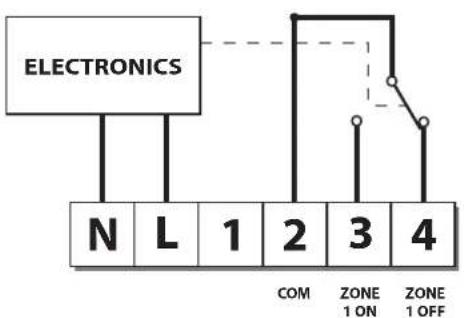

Cablaggio del ricevitore (solo modelli RF)

RX1 RX2 & RX3

Importante: Sui sistemi alimentati con tensione di rete collegare il terminale 2 al circuito di alimentazione di rete

|

Messa in servizio (solo versioni RF)

Se il termostato ed il ricevitore sono stati forniti assieme in un'unica confezione, gli stessi sono già stati sintonizzati in fabbrica. Nessuna ulteriore operazione è richiesta (solo modello RX1).

1. RET B-RF - Portare il pommello di regolazione nella posizione 1. Togliere il pomello e premere il pulsante LEARN per 3 secondi (situato sotto il pomello di regolazione). Non rimontare ancora il pomello di regolazione.

NOTA: Il trasmettitore trasmette ora continuativamente per 5 minuti

1. RX1 - Premere i pulsanti PROG e CH1 senza rilasciarli fi no a quando l'indicatore verde non lampeggia.
2. RX2/RX3 - Per i modelli RX2 o RX3 ripetere le operazioni di cui ai punti 1 e 2 per ciascun termostato e canale, con un intervallo di almeno 5 minuti tra la messa in servizio di ciascun termostato.
3. RET B-RF - Per ricollocare il pommello mettere il disco nella posizione 1.

Istruzioni per l'utente

Display

Il display LCD visualizza l'effettiva temperatura ambiente fino a quando non viene azionato il pomello di regolazione.

Impostazione della temperatura

Ruotare il pomello sulla temperatura desiderata. La temperatura selezionata lampeggia sul display per indicare la temperatura impostata.

Dopo un breve periodo il lampeggiamento del display si interrompe e visualizza l'eff ettiva temperatura ambiente.

Stato del termostato (solo modalità riscaldamento)

Il simbolo della fi amma si illumina quando il termostato comanda l'inserimento del riscaldamento.

Stato del termostato (solo modalità raff reddamento)

Il simbolo del fi occo di neve si illumina quando il termostato comanda l'inserimento del condizionatore. Se il simbolo lampeggia, il segnale del termostato viene leggermente ritardato per evitare danni al compressore.

Indicatore di batteria scarica

Il simbolo della batteria lampeggia sul display quando occorre sostituire le batterie. Sostituire le batterie entro 15 giorni, trascorsi i quali il termostato disinserirà il relativo utilizzatore. In questo caso verrà visualizzata l'indicazione "Of".

Questo modello è dotato di interruttore Auto/Off.

Con l'interruttore in posizione "I", il termostato regola la temperatura in base all'impostazione del pomello.

Con l'interruttore su "O", il segnale del termostato viene disinserito e compare l'indicazione "Of".

Solo modello RET B-NSB

Questo modello è dotato di interruttore "Day/Night".

Con l'interruttore posizionato in corrispondenza del "simbolo del sole", il termostato regola la temperatura in base all'impostazione del pomello.

Con l'interruttore posizionato in corrispondenza del "simbolo della luna", il termostato regola la temperatura 4°C al di sotto dell'impostazione del pomello.

NOTA: se impiegato per il controllo del condizionatore, il termostato regola una temperatura 4°C superiore, quando è in posizione corrispondente alla luna.
