Produkttyp	Raumthermostat
Marke	Danfoss
Modell	RET B (RET B, RET B-LS, RET B-NSB) - kabelgebundene und HF-Versionen
Abmessungen (B x H x T)	85 mm x 86 mm x 42 mm
Stromversorgung	2 AA / MN1500 Alkali-Batterien
Kontakttyp	SPDT (Wechsler) 230 V AC, 3 (1) A
Temperaturgenauigkeit	±1 °C
Temperaturbereich	5 °C bis 30 °C
HF-Frequenz (HF-Modelle)	433,92 MHz
Senderreichweite (HF)	max. 30 m
Fertigungsnormen	BS EN 60730-2-9
Nennstoßspannung	2,5 kV
Schutzgrad	Grad 2 (Recycling)
Hauptfunktionen	Regelung Heizen/Kühlen, Chrono-Proportionalmodus (3 oder 6 Zyklen), Modus Aus/Auto (RET B-LS), Modus Tag/Nacht (RET B-NSB), Batteriewechselanzeige
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel oder Lösungsmittel verwenden.
Sicherheit	Elektrische Normen einhalten. Nennstoßspannung 2,5 kV. Elektroarbeiten von einem Fachmann durchführen lassen.
Ersatzteile und Reparierbarkeit	Für Reparaturen oder Ersatzteile wenden Sie sich an einen autorisierten Danfoss-Installateur.

Häufig gestellte Fragen - RET B DANFOSS

Wie stelle ich die Temperatur am Thermostat RET B ein?

Drehen Sie den Einstellknopf bis zur gewünschten Temperatur. Die Temperatur blinkt auf dem Digitaldisplay, und nach einigen Sekunden zeigt das Display die gemessene Raumtemperatur an.

Was bedeutet das Flammensymbol auf dem Display?

Das Flammen-Symbol zeigt an, dass der Thermostat Heizung anfordert. Wenn das Schneeflocken-Symbol erscheint, handelt es sich um eine Kälteanforderung.

Was tun, wenn das Batteriesymbol erscheint?

Das Batterie-Symbol zeigt an, dass die Batterien ausgetauscht werden müssen. Verwenden Sie AA/MN1500 Alkali-Batterien. Ersetzen Sie sie innerhalb von 15 Tagen, sonst zeigt der Thermostat 'Of' an und funktioniert nicht mehr.

Was ist der Unterschied zwischen den Modellen RET B, RET B-LS und RET B-NSB?

Das Modell RET B ist Standard. Das RET B-LS verfügt über einen Aus/Auto-Schalter (I/O). Das RET B-NSB hat einen Tag/Nacht-Modus (Sonne/Mond), der die Temperatur je nach Modus um 4 °C senkt oder erhöht.

Wie installiere ich den Thermostat RET B?

Befestigen Sie ihn etwa 1,5 m über dem Boden, fern von Luftzügen oder Wärmequellen. Bei kabelgebundenen Versionen führen Sie die Verkabelung gemäß dem mitgelieferten Schema durch. Bei HF-Versionen koppeln Sie Thermostat und Empfänger über die LEARN-Taste.

Wie funktioniert der Chrono-Proportionalmodus?

Dieser Modus spart Energie, indem er den Heizkessel in regelmäßigen Abständen einschaltet, um eine konstante Temperatur zu halten. Verwenden Sie 6 Zyklen für Heizkörper und 3 Zyklen für Fußbodenheizung.

Wie kopple ich einen HF-Thermostat mit dem Empfänger (RX)?

Stellen Sie den Drehregler auf 1, drücken Sie die LEARN-Taste 3 Sekunden. Drücken Sie dann am Empfänger 3 Sekunden lang PROG und CH1 (oder CH2/CH3). Drehen Sie den Regler zurück. Lassen Sie zwischen jedem Pairing für RX2/RX3 5 Minuten Abstand.

Welche Montagehöhe wird empfohlen?

Montieren Sie den Thermostat etwa 1,5 m über dem Boden, fern von Türen, Fenstern, Heizkörpern oder direkter Sonneneinstrahlung.

Welchen Batterietyp verwenden und warum?

Verwenden Sie ausschließlich AA/MN1500 Alkali-Batterien. Standardbatterien können die Lebensdauer verkürzen und zu fehlerhafter Anzeige führen.

Was bedeutet die Anzeige 'Of' auf dem Display?

Die Anzeige 'Of' bedeutet, dass der Thermostat nicht funktioniert. Dies kann an leeren Batterien (15-Tage-Frist überschritten) liegen oder, beim Modell RET B-LS, wenn der Schalter auf Position 'O' (Aus) steht.

BEDIENUNGSANLEITUNG RET B DANFOSS

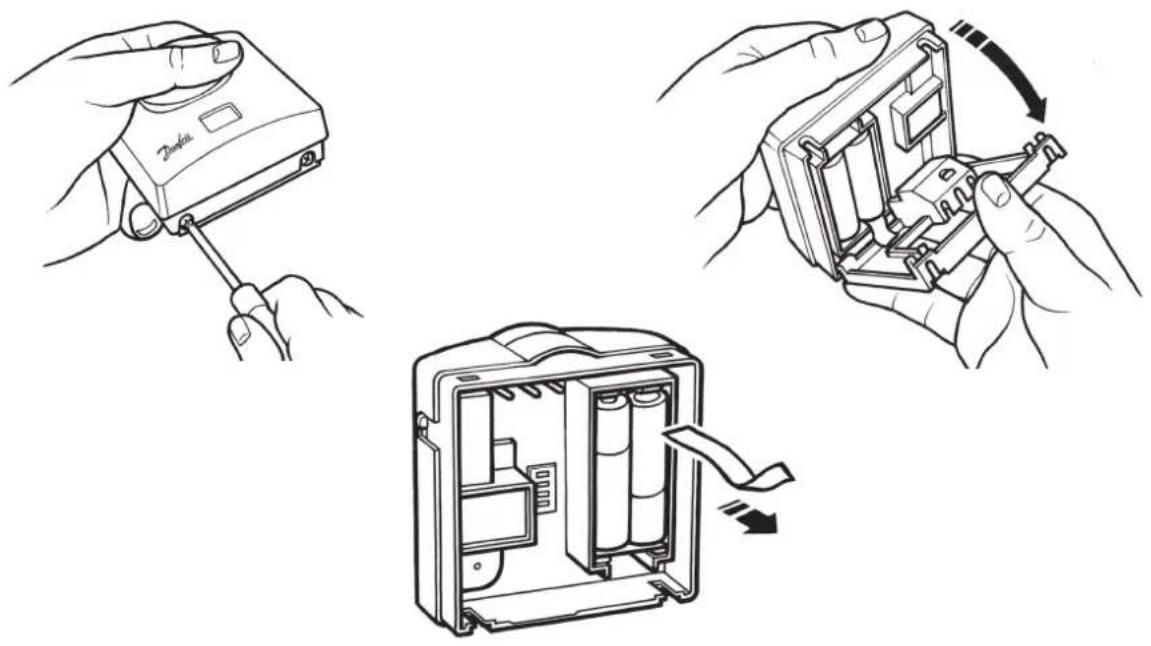

Installationsanweisungen

Funktionsbeschreibung	RET B (RF) / RET B-LS (RF) & RET B-NSB (RF)
Schaltleistung 10 - 230 Vac, 3	(1)
Temperaturgenauigkeit ±1°C
Schaltertyp Umschaltkontakt	/ potentialfrei / SPDT
Reichweite des Senders 433.92 MHz (RF models)
Transmitter range Max. 30m (RF)
Stromversorgung 2 x AA/MN	1500 Alkaline-Batterien
Emissionswerte Grad 2
Nennspannungsimpuls 2.5 kV
Bauweise BS EN 60730-2-9 (EN 300220 for RF)
Verformbarkeit unter Druck 75°C
Temperaturbereich	5-30°C
Abmessungen (B x H x T)	85 x 86 x 42 mm

Wichtiger Hinweis RF: Achten Sie darauf, dass sich zwischen Thermostat und Empfänger keine größeren Metallobjekte wie Boilergehäuse oder andere große Geräte befinden, da ansonsten die Kommunikation zwischen dem Thermostaten und dem Empfänger gestört werden kann.

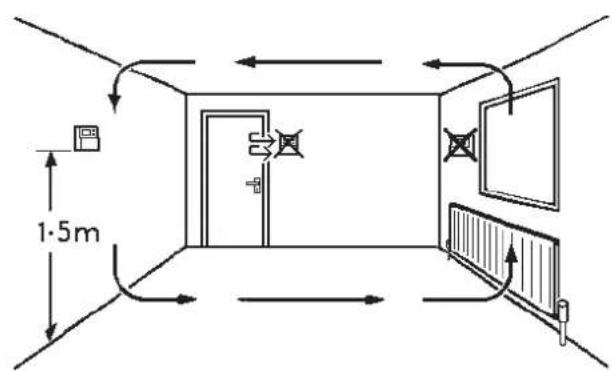

In einer Höhe von 1,5 m über dem Boden, frei von Luftzug oder Wärmequellen, wie z. B. Heizkörpern, offenen Feuerstellen oder direktem Sonnenlicht, befestigen.

Verkabelung (nur bei Kabelversion)

Installationsanweisungen

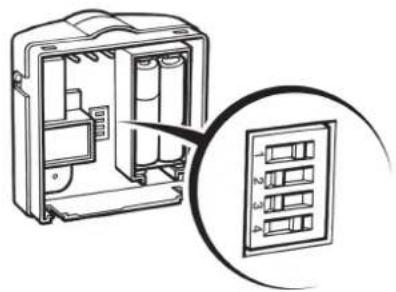

Schieben Sie die DIL-Schalter auf die gewünschten Einstellungen (siehe unten)

Heizen

Kühlen

EIN/AUS - Heizgerät schaltet EIN, wenn die tatsächliche Temperatur unter der eingestellten Temperatur liegt und AUS, wenn oberhalb.

Zeitproportional (Chrono)

– Energiesparfunktion, bei der das Heizgerät in regelmäßigen Intervallen anspricht, um eine eingestellte Temperatur zu halten und eine konstante Umgebungstemperatur für den Benutzer zu erreichen.

• Verwenden Sie für Heizkörpersysteme 6 Zyklen.
- Verwenden Sie für Fußbodenheizungen 3 Zyklen.

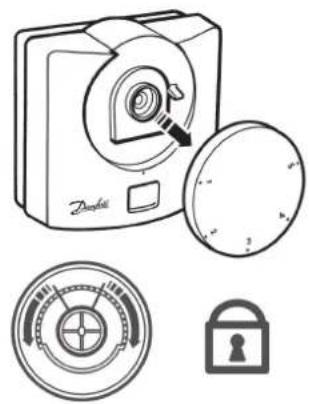

Sperren und Begrenzen

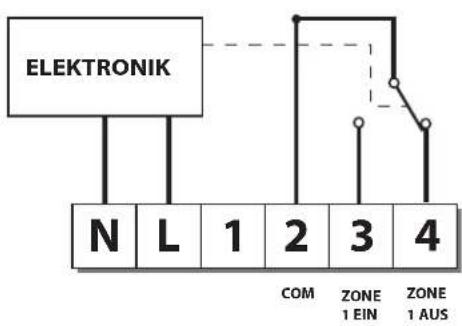

Verdrahtung der Empfangseinheit RX (nur RF-Modelle)

RX1 RX2 & RX3

Hinweis: Bei Systemen, die per Netzspannung betrieben werden, Anschlussklemme (2) an stromführende Leitung (L) anschließen (brücken).

Inbetriebnahme-Instruktion

Wurde das Thermostat zusammen mit dem Receiver in einem kombinierten Paket geliefert, ist dieses eine Einheit und die Einstellung/Programmierung erfolgte bereits im Werk (nur RX1-Modelle).

Befolgen Sie zur Frequenzabgleichung des RX-Empfängers auf das Thermostatsignal die unten aufgeführten Schritte 1 bis 4.

1. RET B-RF

Die Einstellscheibe auf Position 1 drehen und abnehmen. Den unter der Einstellscheib angebrachten Knopf LEARN für 5 Sekunden gedrückt halten.

Die Einstellscheibe bitte noch nicht einsetzen.

Anmerkung: Thermostat sendet nun 5 Minuten lang ein Signal.

1. RX1 - Knöpfe PROG und CH1 für 5 Sekunden gedrückt halten.
2. RX2/RX3 - Wiederholen Sie für RX2 oder RX3 die Schritte 1 und 2 für jedes Thermostat und jeden Kanal, wobei Sie ein Intervall von mindestens 5 Minuten zwischen der Inbetriebnahme der jeweiligen Thermostate belassen müssen.
3. RET B-RF - Die Einstellscheibe bei Position 1 wieder auf den Thermostaten setzen.

D

Benutzeranweisungen

Anzeige

Das LCD zeigt die aktuelle Raumtemperatur an, bis die Einstellscheibe bewegt wird.

Einstellen der Temperatur

Durch Drehen der Einstellscheibe wird die gewählte Temperatur auf dem blinkenden LCD angezeigt.

Nach kurzer Zeit wird das Blinken eingestellt und die tatsächliche Raumtemperatur angezeigt.

Thermostat-Status: (Thermostat im Heizmodus)

Das Symbol einer Flamme wird immer angezeigt, wenn der Thermostat im Heizmodus ist.

Thermostat-Status: (Thermostat im Kühlmodus)

Das Symbol einer Schneefl ocke wird immer angezeigt, wenn der Thermostat im Kühlmodus ist. Bei Blinken wird der Thermostatausgang für kurze Zeit verzögert, um Kompressorschaden zu vermeiden.

Batteriewarnanzeige

Bei notwendigem Batteriewechsel wird im Display ein Batteriesymbol angezeigt. Batterien müssen innerhalb von 15 Tagen erneuert werden. Nach diesem Zeitraum schaltet sich der Thermostat und dessen Regellast ab. ,Off ' wird im Display angezeigt.

WICHTIG – es müssen immer Alkalibatterien Typ AA LR6 verwendet werden.

Dieses Modell ist mit einem Aus/Auto-Schalter ausgestattet. Bei Schalterstellung auf "I" regelt der Thermostat eine auf der Einstellscheibe eingestellte Temperatur.

Bei Schalterstellung auf "O" wird die Thermostatleistung abgeschaltet und "Off" wird im Display angezeigt.

Nur RET B-NSB-Modell

Dieses Modell ist mit einem Tag/Nacht-Schalter ausgestattet. Bei Schalterstellung auf dem Sonnensymbol regelt der Thermostat eine auf der Einstellscheibe eingestellte Temperatur.

Bei Schalterstellung auf dem Mondsymbol regelt der Thermostat eine Temperatur, die 4°C unter der auf der Einstellscheibe eingestellten Temperatur liegt.

HINWEIS – bei Verwendung des Thermostats zur Kühlung regelt dieses bei Einstellung auf MOND um 4°C höher.
