Typ produktu	Termostat pokojowy
Marka	Danfoss
Model	RET B (RET B, RET B-LS, RET B-NSB) - wersje przewodowe i RF
Wymiary (dł. x wys. x gł.)	85 mm x 86 mm x 42 mm
Zasilanie	2 baterie alkaliczne AA / MN1500
Typ styku	SPDT (przełącznik) 230 V~, 3 (1) A
Dokładność temperatury	±1°C
Zakres temperatury	5 °C do 30 °C
Częstotliwość RF (modele RF)	433.92 MHz
Zasięg nadajnika (RF)	30 m max
Normy produkcyjne	BS EN 60730-2-9
Znamionowe napięcie udarowe	2,5 kV
Stopień ochrony	Stopień 2 (recykling)
Główne funkcje	Regulacja ogrzewania/chłodzenia, tryb chrono-proporcjonalny (3 lub 6 cykli), tryb Wył/Auto (RET B-LS), tryb Dzień/Noc (RET B-NSB), wskaźnik wymiany baterii
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Nie używać ściernych środków ani rozpuszczalników.
Bezpieczeństwo	Przestrzegać norm elektrycznych. Znamionowe napięcie udarowe 2,5 kV. Do prac elektrycznych wezwać specjalistę.
Części zamienne i naprawialność	Skontaktuj się z autoryzowanym instalatorem Danfoss w celu naprawy lub wymiany części.

Często zadawane pytania - RET B DANFOSS

Jak ustawić temperaturę na termostacie RET B?

Obróć pokrętło regulacji do żądanej temperatury. Temperatura miga na wyświetlaczu cyfrowym, a po kilku sekundach wyświetlacz pokazuje zmierzoną temperaturę otoczenia.

Co oznacza symbol płomienia na wyświetlaczu?

Symbol płomień wskazuje, że termostat żąda ogrzewania. Jeśli pojawi się symbol płatek śniegu, oznacza to żądanie chłodzenia.

Co zrobić, gdy pojawi się symbol baterii?

Symbol bateria wskazuje, że należy wymienić baterie. Użyj baterii alkalicznych AA / MN1500. Wymień je w ciągu 15 dni, w przeciwnym razie termostat wyświetli 'Of' i przestanie działać.

Jaka jest różnica między modelami RET B, RET B-LS a RET B-NSB?

Model RET B jest standardowy. RET B-LS ma przełącznik Wył/Auto (I/O). RET B-NSB ma tryb Dzień/Noc (słońce/księżyc), który obniża lub podwyższa temperaturę o 4°C w zależności od trybu.

Jak zainstalować termostat RET B?

Zamocuj go na wysokości około 1,5 m od podłogi, z dala od przeciągów i źródeł ciepła. W wersjach przewodowych wykonaj okablowanie zgodnie z dostarczonym schematem. W wersjach RF sparuj termostat z odbiornikiem za pomocą przycisku LEARN.

Jak działa tryb chrono-proporcjonalny?

Ten tryb oszczędza energię, włączając kocioł w regularnych odstępach czasu, aby utrzymać stałą temperaturę. Użyj 6 cykli dla grzejników i 3 cykli dla ogrzewania podłogowego.

Jak sparować termostat RF z odbiornikiem (RX)?

Ustaw pokrętło na 1, naciśnij przycisk LEARN na 3 sekundy. Następnie na odbiorniku naciśnij PROG i CH1 (lub CH2/CH3) na 3 sekundy. Przekręć pokrętło. Zachowaj 5 minut między kolejnymi parowaniami dla RX2/RX3.

Jaka zalecana wysokość montażu?

Zamontuj termostat na wysokości około 1,5 m od podłogi, z dala od drzwi, okien, grzejników i bezpośredniego światła słonecznego.

Jakiego rodzaju baterii użyć i dlaczego?

Używaj wyłącznie baterii alkalicznych AA / MN1500. Standardowe baterie mogą skrócić żywotność i spowodować błędny wyświetlacz.

Co oznacza wyświetlanie 'Of' na ekranie?

Wyświetlenie 'Of' oznacza, że termostat jest nieaktywny. Może to być spowodowane zużytymi bateriami (przekroczony 15-dniowy termin) lub w modelu RET B-LS, gdy przełącznik znajduje się w pozycji 'O' (Wył.).

INSTRUKCJA OBSŁUGI RET B DANFOSS

Instrukcja instalacji

Specyfi kacja	RET B (RF)/RET B-LS (RF)/RET B-NSB (RF)
Obciążalność styków 10 - 23	0 Vac, 3 (1) A
Dokładność regulacji ± 1^
Typy wbudowanych przekaźników	SPDT Type 1B
Częstotliwość komunikacji 43	3.92 MHz
Zasięg nadajnika (zob.niżej)	Maksymalnie 30 metrów, prosta linia
Zasilanie 2 x AA / MN 1500 /	LR 6 Baterie
Napięcie znamionowe 2.5 KV
Zgodność z normą BS EN 60	730-2-9 (EN 300220:RF)
Test twardości 75°C
Zakres temperatury 5-30°C
Wymiary (mm) 85 dł., 86wys	, 42 szer.

Ważna uwaga RF: Należy sprawdzić, czy w prostej linii między termostatem i nadajnikiem nie znajdują się duże metalowe przedmioty, takie jak bojlery lub inne duże urządzenia, gdyż mogą one uniemożliwić łączność między termostatem i nadajnikiem.

PL

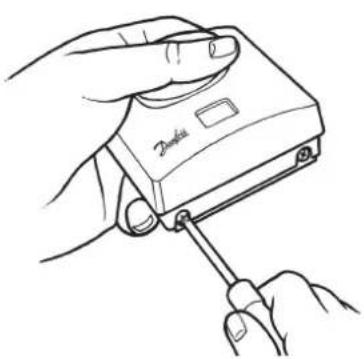

Montaž

Instrukcja instalacji

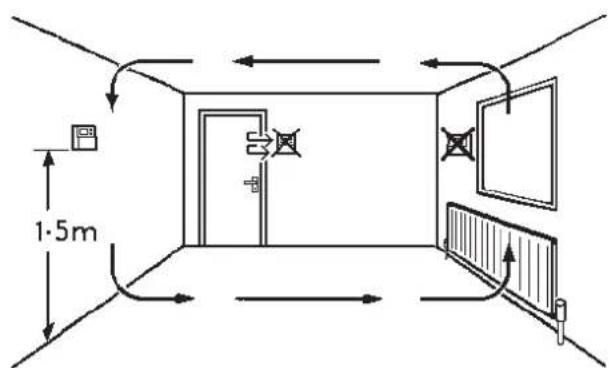

Zamontuj urządzenie w odległości około 1,5 m od podłogi, z dala od przeciągów oraz źródeł ciepła, takich jak grzejniki, otwarty ogień czy bezpośrednie światło słoneczne.

Podłączanie przewodów

(tylko dla wersji podłączanych na stałe)

PL

İnstrukcıfa instalacji

Ustawienia przy instalacji

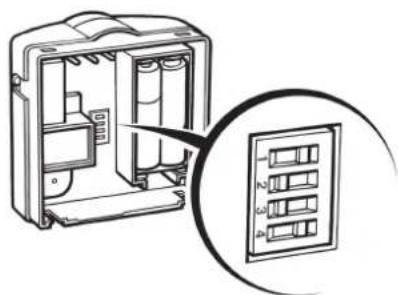

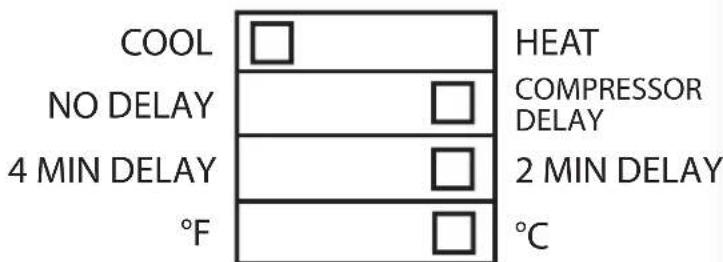

Przesuń przełączniki DIL w wymagane ustawienia (patrz poniżej)

Tryb - grzanie

Chłodzenie

– kocioł włącza się, gdy temperatura spada poniżej ustawionej, zaś wyłącza się, gdy temperatura wzrasta powyżej ustawionego zakresu

2) Tryb chronoproporcjonalny

– tryb oszczędzający energię, w którym kocioł włącza się w regularnych odstępach czasu w celu utrzymania wyznaczonej temperatury, tworząc ciągłe przyjazne środowisko dla użytkownika.

• Zastosuj 6 cykli dla ogrzewania grzejnikowego
• Zastosuj 3 cykle dla ogrzewania podłogowego

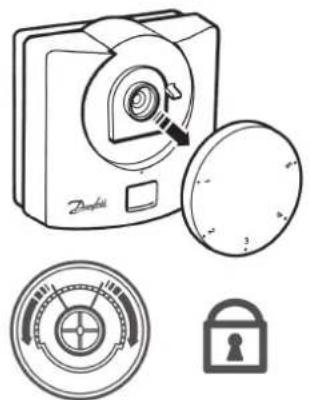

Zamknięcie i ograniczenie

PL

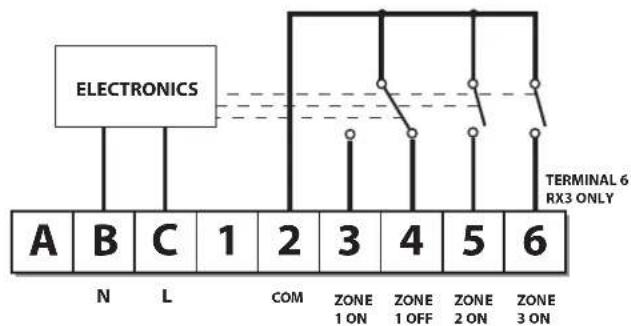

Przewody instalacji elektrycznej odbiornika RX (tylko w modelach RF)

RX1 RX2 & RX3

UWAGA: Dla systemów zasilanych z głównego systemu zasilania podłączyć złącze 2 do żyły prądowej

PL

Instrukcja

Jeżeli termostat i odbiornik dostarczone są w jednym, wspólnym opakowaniu, nie ma potrzeby rejestracji termostatu - zostało to wykonane fabrycznie (tylko w model RX1).

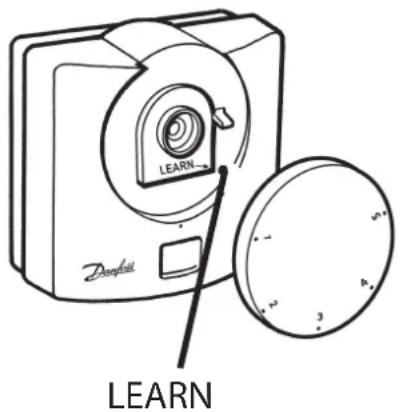

Krok 1 RET B-RF - Ustaw pokrętło w pozycji 1 i zdejmij je. Przyciśnij na 3 s przycisk LEARN (znajduje się pod panelem regulacyjnym).

Nie zamykaj jeszcze panelu regulacyjnego.

Uwaga: termostat wysyła obecnie sygnał bez przerwy przez 5 minut.

Krok 2 RX1 - Przyciśnij na 3 s przyciski PROG i CH1.

Krok 3 RX2/RX3 - Dla RX2 lub RX3, dla każdego termostatu i kanału powtórz czynności opisane w krokach 1 oraz 2, zachowując przynajmniej 5-minutową przerwę pomiędzy uruchamianiem kolejnych termostatów.

Krok 4 RET B-RF - Zamknij pokrętło ustawiając je w pozycji 1.

Instrukcja Użytkownika

Wyświetlacz

Na wyświetlaczu wyświetlana jest aktualna temperatura do momentu zmiany jej nastawy.

Ustawianie temperatury

Ustaw pokrętło na żądaną temperaturę. Ustawiona wartość pojawi się na wyświetlaczu i będzie migać.

Po chwili na jej miejsce wyświetlona zostanie wartość aktualnej temperatury w pomieszczeniu.

Stan pracy termostatu: (tryb grzanie)

Symbol płomienia pojawia się gdy temperatura jest poniżej nastawionej.

PL

Stan pracy termostatu: (tryb chłodzenie)

Symbol płatka śniegu pojawi się gdy temperatura jest powyżej nastawionej. Jeżeli wskazanie będzie pulsować, działanie termostatu będzie opóźnione na krótki okres czasu w celu zapobiegnięcia uszkodzeniu kompresora.

Wskaźnik zużycia baterii

Jeśli wymagana jest wymiana baterii, to na wyświetlaczu pojawia się jej symbol. Wymiana powinna nastąpić w ciągu 15 dni. Po tym czasie nastąpi samoczynne wyłączenie termostatu - na wyświetlaczu pojawi się napis „Off”.

WAŻNE – należy stosować baterie alkaliczne.

Termostat wyposażony jest w wyłącznik.

Jeśli ustawiony jest w pozycji „I” termostat reguluje według nastawionej temperatury.

Pozycja „O” oznacza wyłączenie termostatu – na wyświetlaczu pojawia się napis„Off”.

DOT. RET B-NSB

Termostat wyposażony jest w przełącznik „Dzień Noc”.

Jeśli ustawiony jest w pozycji „Dzień”, termostat reguluje według nastawionej temperatury.

Pozycja „Noc” oznacza zmniejszenie nastawionej temperatury o 4°C.

UWAGA – jeśli wykorzystywane jest do sterowania chłodzeniem, termostat ustawia temperaturę o 4°C wyższą w przypadku ustawienia przełącznika na pozycji NOC.
