RET B - Termostato DANFOSS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Termostato ambiente
Marca	Danfoss
Modelo	RET B (RET B, RET B-LS, RET B-NSB) - versiones cableadas y RF
Dimensiones (An x Al x Pr)	85 mm x 86 mm x 42 mm
Alimentación	2 pilas alcalinas AA / MN1500
Tipo de contacto	SPDT (inversor) 230 Vca, 3 (1) A
Precisión de la temperatura	±1°C
Rango de temperatura	5 °C a 30 °C
Frecuencia RF (modelos RF)	433.92 MHz
Alcance del emisor (RF)	30 m máx
Normas de fabricación	BS EN 60730-2-9
Tensión de choque nominal	2.5 kV
Índice de protección	Grado 2 (reciclaje)
Funciones principales	Regulación calefacción/refrigeración, modo crono-proporcional (3 o 6 ciclos), modo Parada/Auto (RET B-LS), modo Día/Noche (RET B-NSB), indicación de cambio de pilas
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos ni disolventes.
Seguridad	Respetar las normas eléctricas. Tensión de choque nominal 2.5 kV. Para trabajos eléctricos, llamar a un profesional.
Piezas de repuesto y reparabilidad	Contactar a un instalador autorizado Danfoss para cualquier reparación o cambio de piezas.

Preguntas frecuentes - RET B DANFOSS

¿Cómo ajustar la temperatura en el termostato RET B?

Gire el dial de ajuste hasta la temperatura deseada. La temperatura parpadea en la pantalla digital, luego después de unos segundos, la pantalla muestra la temperatura ambiente medida.

¿Qué significa el símbolo de llama en la pantalla?

El símbolo llama indica que el termostato está en demanda de calefacción. Si aparece el símbolo copo de nieve, se trata de una demanda de frío.

¿Qué hacer cuando aparece el símbolo de pila?

El símbolo pila indica que hay que cambiar las pilas. Use pilas alcalinas AA / MN1500. Cámbielas en los 15 días, de lo contrario el termostato mostrará 'Of' y dejará de funcionar.

¿Cuál es la diferencia entre los modelos RET B, RET B-LS y RET B-NSB?

El modelo RET B es estándar. El RET B-LS dispone de un selector Parada/Auto (I/O). El RET B-NSB posee un modo Día/Noche (sol/luna) que reduce o aumenta la temperatura en 4°C según el modo.

¿Cómo instalar el termostato RET B?

Fíjelo a aproximadamente 1,5 m del suelo, lejos de corrientes de aire o fuentes de calor. Para las versiones cableadas, realice el cableado según el esquema proporcionado. Para las versiones RF, empareje el termostato y el receptor mediante el botón LEARN.

¿Cómo funciona el modo crono-proporcional?

Este modo ahorra energía activando la caldera a intervalos regulares para mantener una temperatura constante. Use 6 ciclos para radiadores y 3 ciclos para calefacción por suelo.

¿Cómo emparejar un termostato RF con el receptor (RX)?

Ajuste la perilla a 1, presione el botón LEARN 3 segundos. Luego en el receptor, presione PROG y CH1 (o CH2/CH3) 3 segundos. Vuelva a colocar la perilla. Deje 5 min entre cada emparejamiento para RX2/RX3.

¿Qué altura de montaje recomendada?

Monte el termostato a aproximadamente 1,5 m del suelo, lejos de puertas, ventanas, radiadores o luz solar directa.

¿Qué tipo de pilas usar y por qué?

Use exclusivamente pilas alcalinas AA / MN1500. Las pilas estándar pueden reducir la autonomía y provocar una visualización errónea.

¿Qué significa la visualización 'Of' en la pantalla?

La visualización 'Of' indica que el termostato no funciona. Puede deberse a pilas agotadas (plazo de 15 días excedido) o, en el modelo RET B-LS, cuando el selector está en la posición 'O' (Parada).

MANUAL DE USUARIO RET B DANFOSS

Instrucciones de instalación

ES

Características	RET B(RF)/RET B-LS(RF)/RET B-NSB(RF)
Carga de contactos 10 - 230 V.	c.a, 3 (1) A
Precisión de temperatura ± 1^
Contacto SPDT tipo 1B
Frecuencia de funcionamiento	433.92 MHz (RF)
Campo de acción del transmisor	30m max (RF)
Alimentación 2 pilas alcalinas	1,5 V.
Control antipolución Grado 2
Rango impulsos de tensión 2.5 kV
Normativa BS EN 60730-2-9
Test prueba de bola 75°C
Gama de temperaturas 5-30°C
Dimensiones (mm) Ancho 85 X	Alto 86 X Profundo 42

Nota importante RF: Asegurar que la línea de visión entre el transmisor y el termostato no haya quedado obstaculizada por objetos grandes metálicos tales como calderas u otros aparatos grandes ya que estos impedirían la comunicación entre el termostato y el receptor.

ES

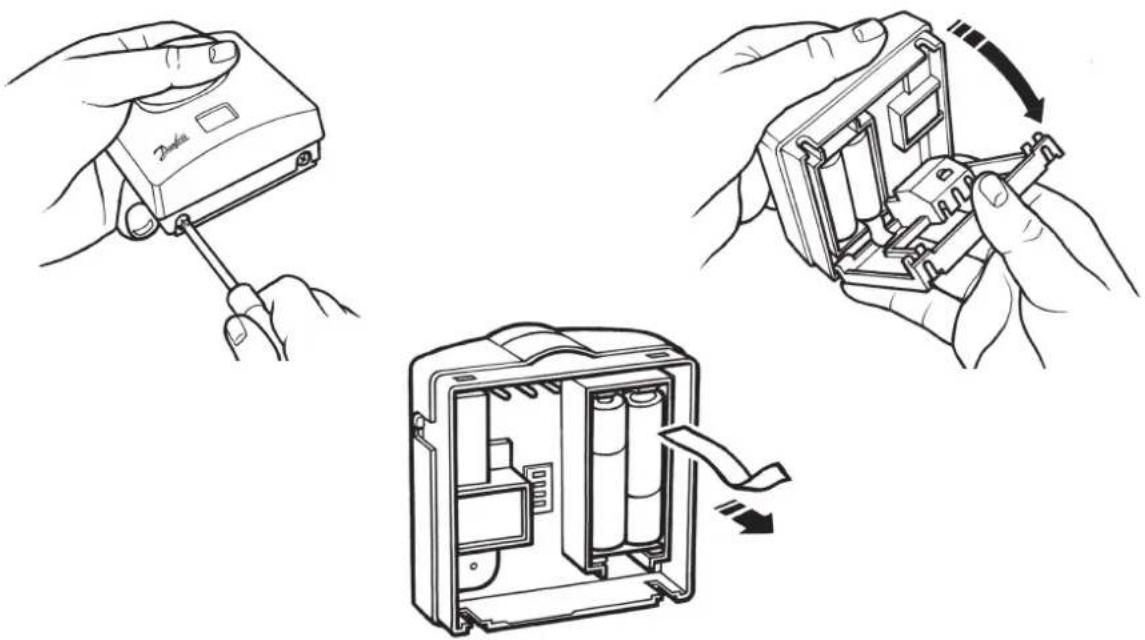

Montaje

Instrucciones de instalación

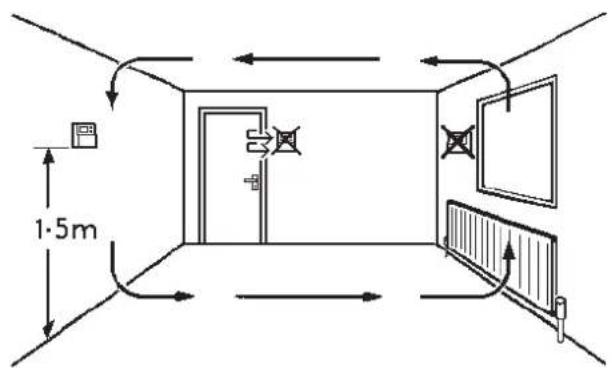

Montarlo a una altura de aproximadamente 1,5 m desde el suelo, lejos de corrientes de aire o de fuentes de calor tales como radiadores, fuegos descubiertos o rayos solares directos.

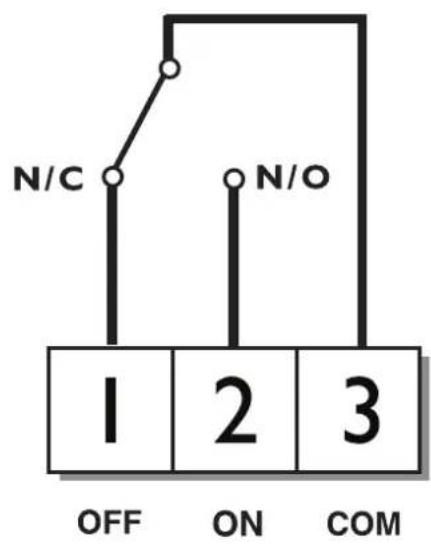

Cableado - solo versiones de connexion permanente

ES

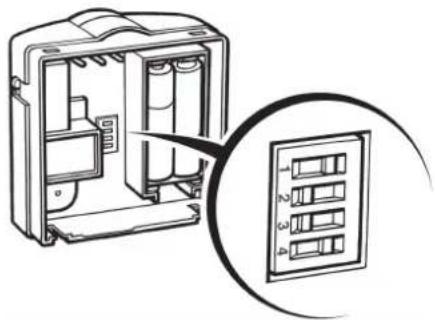

Mover los conmutadores DIL hasta las posiciones de ajuste requeridas (ver abajo)

ON/OFF: la caldera cambia a ON cuando está a una temperatura inferior a la establecida y a OFF cuando está a una temperatura superior.

Crono-proporcional :

confi guración de ahorro de energía en la cual la caldera se enciende a intervalos periódicos para mantener una temperatura establecida, obteniéndose una temperatura ambiente constante para el usuario

• Utilizar 6 ciclos para los sistemas de radiadores
• Utilizar 3 ciclos para la calefacción por Suelo Radiante

Bloquear y Limitar

ES

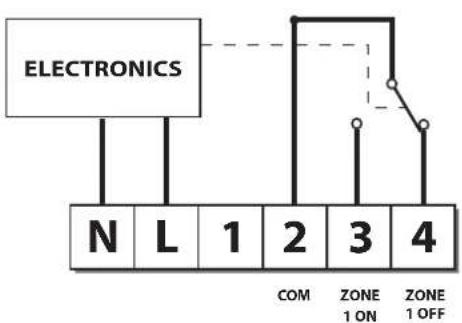

Cableado del Receptor RX (solo para modelos RF)

RX1 RX2 & RX3

N.B. Para sistemas que funcionen con la tensión de la red unir el terminal 2 con la alimentación de la red.

Instrucciones de puesta en marcha

Si el termoestato y el receptor se han suministrado juntos en un paquete combinado, las unidades han sido emparejadas en la fábrica y no será necesaria ninguna operación (solo modelos RX1).

Paso 1 RET B-RF - Ajustar la posición del dial a 1. retirar el dial y pulsar y mantener pulsados LEARN durante 3 segundos (situado debajo del disco de fi jación). No vuelva a colocar el disco de fi jación todavía.

Nota: el termostato transmite ahora de forma continua durante 5 minutos.

Paso 2 RX1 - Oprimir los botones PROG y CH1 y mantenerlos oprimidodurante 3 segundos hasta que la luz verde dé un destello.

Paso 3 RX2/RX3 - Para RX2 o RX3 repetir los pasos 1 y 2 para cada termostato y canal, dejando pasar al menos 5 minutos entre la puesta en servicio de cada termostato.

Paso 4 RET B-RF - Colocar el dial de ajuste en la posición 1.

Instrucciones del usuario

Pantalla

El display muestra la temperatura ambiente actual hasta que se mueva el dial.

Ajuste de la temperatura

Girar el dial de ajuste hasta la temperatura requerida. Las temperaturas se visualizan en el display parpadeando.

Una vez fi jada la temperatura y después de un corto periodo de tiempo el display deja de parpadear y muestra la temperatura ambiente actual.

Estado del termostato: ( termostato en modo calefacción)

El símbolo de la llama aparecerá en el display cuando el termostato demande calefacción.

Estado del termostato: ( termostato en modo refrigeración)

El símbolo de la nieve aparecerá en el display cuando el termostato demande refrigeración. Si ésta se ve destelleando, la salida del termostato se demora durante un corto período de tiempo para evitar que el compresor sufra daños.

Indicación de batería baja

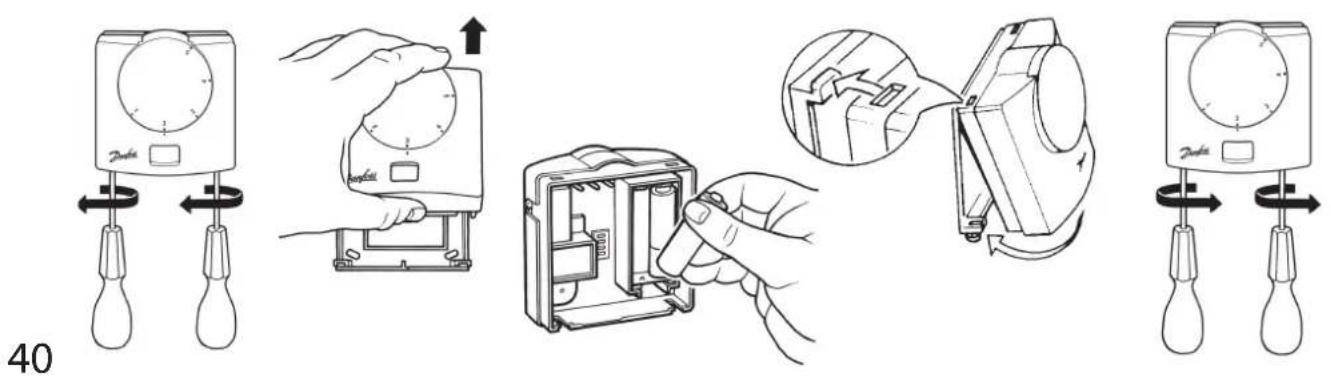

El símbolo de la batería lucirá en el display cuando las pilas requieran ser reemplazadas. Las pilas deberían cambiarse en un plazo de 15 días, en otro caso el termostato se desconectará y aparecerá en el display "Of". Para el cambio de pilas.

IMPORTANTE – usar pilas alcalinas

Solo modelo RET B-LS

Este modelo incluye un interruptor Off/Auto.

Situando el interruptor en la posición "l" el termostato controlará la temperatura seleccionada en el dial.

En la posición "O" el termostato se desconectará y aparece "Of" en el display.

Solo modelo RET B-NSB

Este modelo incluye un interruptor "Dia/Noche.

Situando el interruptor en la posición del símbolo del sol el termostato controlará la temperatura seleccionada en el dial.

En la posición del símbolo de la luna, el termostato controla a una temperatura 4°C por debajo de la seleccionada en el dial.

NOTA – si se utiliza para controlar la refrigeración, el termostato controla 4°C más con el conmutador en el modo MOON.
