Type de produit	Thermostat d'ambiance
Marque	Danfoss
Modèle	RET B (RET B, RET B-LS, RET B-NSB) - versions filaires et RF
Dimensions (L x H x P)	85 mm x 86 mm x 42 mm
Alimentation	2 piles alcalines AA / MN1500
Type de contact	SPDT (inverseur) 230 Vca, 3 (1) A
Précision de la température	±1°C
Plage de température	5 °C à 30 °C
Fréquence RF (modèles RF)	433.92 MHz
Portée émetteur (RF)	30 m max
Normes de fabrication	BS EN 60730-2-9
Tension de choc nominale	2.5 kV
Indice de protection	Degré 2 (recyclage)
Fonctions principales	Régulation chauffage/froid, mode chrono-proportionnel (3 ou 6 cycles), mode Arrêt/Auto (RET B-LS), mode Jour/Nuit (RET B-NSB), indication de changement de piles
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Respecter les normes électriques. Tension de choc nominale 2.5 kV. Pour les travaux électriques, faire appel à un professionnel.
Pièces détachées et réparabilité	Contacter un installateur agréé Danfoss pour toute réparation ou remplacement de pièces.

FOIRE AUX QUESTIONS - RET B DANFOSS

Comment régler la température sur le thermostat RET B ?

Tournez le cadran de réglage jusqu'à la température désirée. La température clignote sur l'écran digital, puis après quelques secondes, l'écran affiche la température ambiante mesurée.

Que signifie le symbole flamme sur l'écran ?

Le symbole flamme indique que le thermostat est en demande de chauffage. Si le symbole flocon de neige apparaît, il s'agit d'une demande de froid.

Que faire lorsque le symbole pile apparaît ?

Le symbole pile indique qu'il faut changer les piles. Utilisez des piles alcalines AA / MN1500. Remplacez-les dans les 15 jours, sinon le thermostat affiche 'Of' et cesse de fonctionner.

Quelle est la différence entre les modèles RET B, RET B-LS et RET B-NSB ?

Le modèle RET B est standard. Le RET B-LS dispose d'un sélecteur Arrêt/Auto (I/O). Le RET B-NSB possède un mode Jour/Nuit (soleil/lune) qui réduit ou augmente la température de 4°C selon le mode.

Comment installer le thermostat RET B ?

Fixez-le à environ 1,5 m du sol, à l'écart des courants d'air ou des sources de chaleur. Pour les versions filaires, effectuez le câblage selon le schéma fourni. Pour les versions RF, appairez le thermostat et le récepteur via la touche LEARN.

Comment fonctionne le mode chrono-proportionnel ?

Ce mode économise l'énergie en déclenchant la chaudière à intervalles réguliers pour maintenir une température constante. Utilisez 6 cycles pour les radiateurs et 3 cycles pour le chauffage au sol.

Comment coupler un thermostat RF avec le récepteur (RX) ?

Réglez la molette sur 1, pressez la touche LEARN 3 secondes. Puis sur le récepteur, appuyez sur PROG et CH1 (ou CH2/CH3) 3 secondes. Replacez la molette. Laissez 5 min entre chaque couplage pour RX2/RX3.

Quelle hauteur de montage recommandée ?

Montez le thermostat à environ 1,5 m du sol, à l'écart des portes, fenêtres, radiateurs ou lumière directe du soleil.

Quel type de piles utiliser et pourquoi ?

Utilisez exclusivement des piles alcalines AA / MN1500. Les piles standard peuvent réduire l'autonomie et provoquer un affichage erroné.

Que signifie l'affichage 'Of' sur l'écran ?

L'affichage 'Of' indique que le thermostat est inopérant. Cela peut être dû à des piles usagées (délai de 15 jours dépassé) ou, sur le modèle RET B-LS, lorsque le sélecteur est sur la position 'O' (Arrêt).

MODE D'EMPLOI RET B DANFOSS

Instructions d'installation

F

Caractéristiques	RET B (RF), RET B-LS (RF) & RET B-NSB (RF)
Caractéristique de contact 10	- 230 Vca, 3 (1) A
Précision de la température ±1°C
Type de contact SPDT Type 1B (inverseur)
Fréquence de fonctionnement 4	33.92 MHz (RF)
Portée émetteur 30m max (RF)
Alimentation 2 piles alcalines x	AA / MN1500
Niveau de recyclage Degré 2
Tension de choc nominale 2.5 kV
Normes de fabrication	BS EN 60730-2-9
Essai à la bille	75°C
Plage de tétemperatures	5-30°C
Dimensions (mm)	85 larg x 86 haut x 42 épaiss

Remarque importante pour version sans fil (RF): Veiller à ce qu'aucun gros objet métallique (caisson de chaudière ou autres gros appareils domestiques) ne fasse obstacle aux communications entre le thermostat et le récepteur.

F

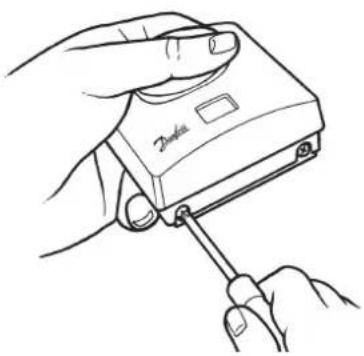

Montage

Instructions d'installation

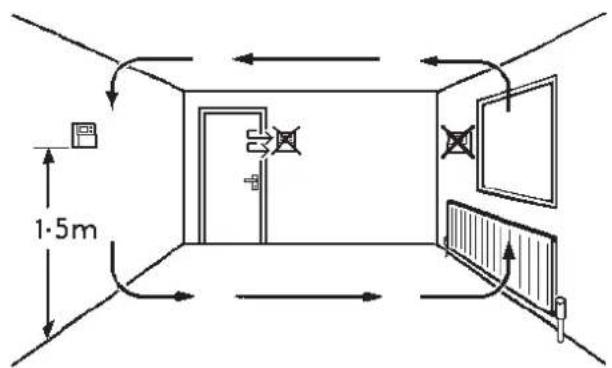

Fixez l'appareil à une hauteur d'environ 1,5 m du sol, à l'écart des courants d'air ou des sources de chaleur telles que radiateurs, fl ammes nues ou lumière directe du soleil.

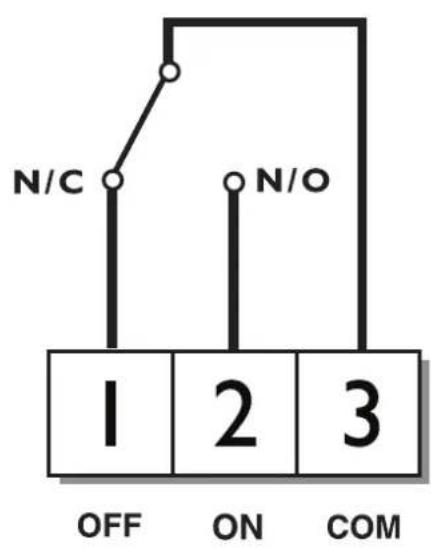

Câblage (versions câblées seulement)

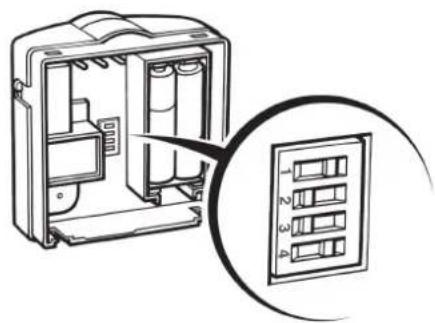

Réglages d'installateur

Faites glisser les microcontacts dans les positions requises (voir ci-dessous).

Chauff age

Froid

ON/OFF (Marche/Arrêt) – la chaudière se met en marche lorsque la température est inférieure à la température défi nie et s'arrête lorsque la température est supérieure.

Chrono-proportionnel

• fonction d'économie d'énergie qui déclenche la chaudière à intervalles réguliers pour maintenir une température définie, off rant un environnement ambiant constant à l'utilisateur.
• Utilisez 6 cycles pour les systèmes de radiateur.
• Utilisez 3 cycles pour le chauff age sous plancher.

Verrouillage & Limitation

F

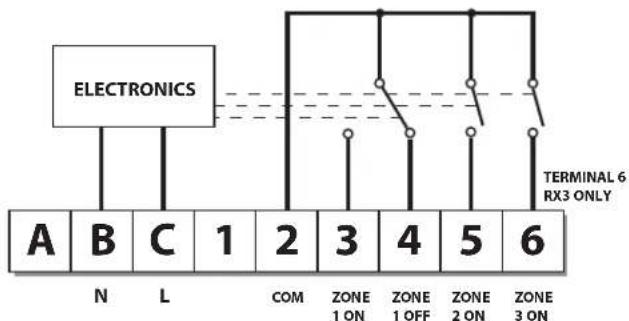

Câblage du Récepteur RX (modèles RF uniquement)

RX1 RX2 & RX3

NB. Pour les systèmes alimentés sur secteur, reliez la borne 2 à la phase du secteur.

Instructions

(modèles RF uniquement)

Si le thermostat émetteur et le récepteur ont été fournis ensemble dans un kit, ces deux éléments peuvent communiquer directement sans manipulation particulière (Modèles RX1 uniquement).

Etape 1 RET B-RF - Régler la molette sur position 1. Pressez la touche LEARN pendant 3 secondes (situé sous le cadran de réglage). Ne pas replacer le cadran de réglage pour l'instant.

Remarque : Le thermostat transmet maintenant en continu pendant 5 minutes.

Etape 2 RX1 - Appuyez sur les touches PROG et CH1 en les maintenant enfoncées pendant 3 secondes jusqu'à ce que le voyant vert clignote une fois.

Etape 3 RX2/RX3 - Pour RX2 ou RX3, répétez les points 1 et 2 pour chaque thermostat et canal, en laissant au moins 5 min entre la mise en service de chaque thermostat.

Etape 4 RET B-RF - Replacer la molette en l'ayant réglée sur 1.

Instructions d'utilisateur

Ecran

L'écran digital affi che la température ambiante, tant que le bouton de réglage n'est pas actionné.

Régler la température

Tournez le cadran de réglage jusqu'à la température désirée. La température désirée clignote alors sur l'écran digital, afi n de montrer la température eff ectivement réglée.

Après une courte période, l'affi chage ne clignote plus et montre la température ambiante mesurée.

Mode du thermostat (thermostat en demande de chauff e)

Le symbole « fl amme » apparaît quand le thermostat est en demande de chauff e.

Mode du thermostat (thermostat en demande de froid)

Le symbole « fl ocon de neige » apparaît quand le thermostat est en demande de froid. Si l'écran clignote, la sortie du thermostat est temporisée pendant un court instant pour éviter d'endommager le compresseur.

Indication de changement de piles

Le symbole « pile » apparaît quand il est nécessaire de changer les piles. Elles doivent être remplacées dans les quinze jours. Passé ce délai, le thermostat est inopérant et « Of » apparaît sur l'écran. Pour le changement des piles.

IMPORTANT – toujours utiliser des piles alcalines.

Modèle RET B-LS seulement

Ce modèle est conçu avec un mode Arrêt/Auto. Quand le sélecteur est sur « I », le thermostat régule à la température affi chée à l'écran. Quand le sélecteur est sur « O », le thermostat est inopérant et « Of » s'affi che à l'écran.

Modèle RET B-NSB seulement

Ce modèle est conçu avec un mode Jour/Nuit. Quand le sélecteur est sur le symbole « soleil », le thermostat régule à la température affi chée à l'écran.

Quand le sélecteur est sur le symbole « lune », le thermostat régule à une température inférieure de 4 degrés à la température sélectionnée à l'écran.

REMARQUE – si utilisée pour commander le refroidissement, la commande du thermostat ajoute 4°C lorsque le commutateur est sur la position LUNE.
