MODE D'EMPLOI RT51 DANFOSS

Instructions d'installation Instructions d'utilisateur

Instructions d'installation

Remarque:

Ce produit doit être installé exclusivement par un électricien qualifi é ou un installateur de chauff age compétent et doit être conforme à la version en vigueur des réglementations de câblage IEEE.

Specifications

Caractéristiques RT51/52 RT51/52-RF
Alimentation 2 piles alcalines x AA/MN1500
Précision Horloge 1 minute, pour changer les piles
Type de contact	1 x SPDT, Type 1B	N/A
Caractéristique de contact 3(1)A, 10-230Vac N/A
Fréquence de fonctionnement N/A	433.92MHz
Portée émetteur (voir remarque ci-dessous)	N/A	30 mètres max
Plage de températures	5-30°C
Dimensions, mm	110 largeur, 88 hauteur, 28 épaisseur
Normes de fabrication	EN60730-2-9 (EN300220 for RF)
Tension de choc nominale	2.5Kv
Essai à la bille	75°C
Niveau de recyclage	Degré 2
Précision de la température	±1°C

Remarque importante RF: Veiller à ce qu'aucun gros objet métallique (caisson de chaudière ou autres gros appareils domestiques) ne fasse obstacle aux communications entre le thermostat et le récepteur.

Retirez tout d'abord la plaque murale de l'arrière de l'appareil.

Par rapport au coin gauche supérieur de la plaque murale, vous devez disposer d'espacements d'au moins 140 mm à droite, 15 mm à gauche, 30 mm au-dessus et 100 mm en-dessous afi n de pouvoir monter le module enfi chable.

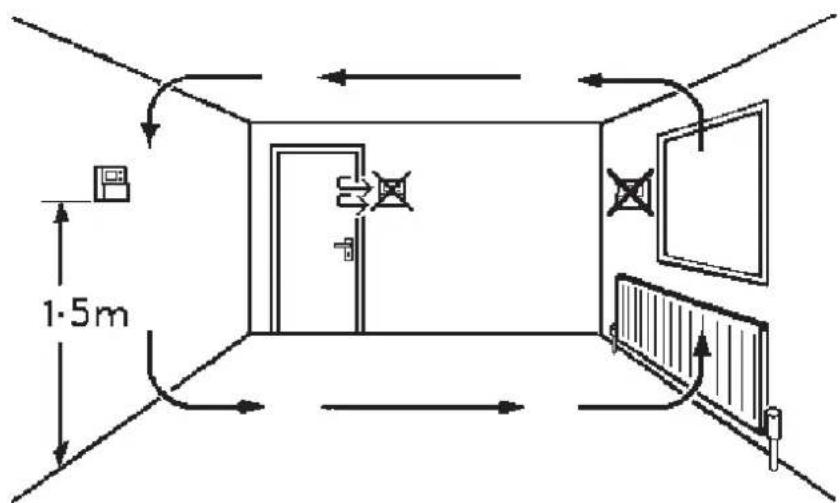

1.5m

□ Avant de monter l'appareil, ce dernier doit être en mode ON/OFF (Marche/Arrêt) ou réglage chrono-proportionnel (voir ci-dessous).

ON/OFF (Marche/Arrêt) – la chaudière se met en marche lorsque la température est inférieure à la température défi nie et s'arrête lorsque la température est supérieure.

Chrono-proportionnel – fonction d'économie d'énergie qui déclenche la chaudière à intervalles réguliers pour maintenir une température défini nie, off rant un environnement ambiant constant à l'utilisateur.

Certains thermostats existants compteront un câble Neutre et/ou Terre connecté. Ces derniers ne sont pas nécessaires au modèle RT51/52 et NE doivent PAS être connectés à l'une des bornes du
- RT51/52. Ils doivent en revanche être isolés et enroulés dans le renfoncement à l'arrière du RT51/52.

F

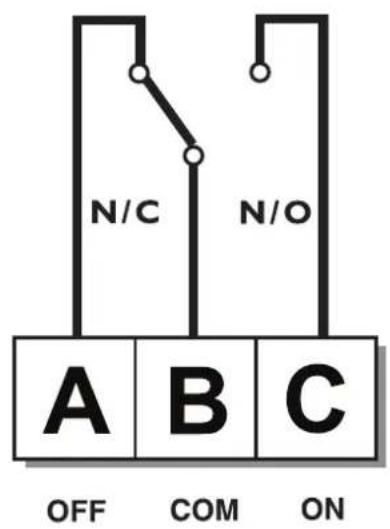

Câblage (versions câblées seulement)

Câblage du Récepteur RX (modèles RF uniquement)

RX1

RX2 & RX3

NB. Pour les systèmes alimentés sur secteur, reliez la borne 2 à la phase du secteur.

Si le thermostat émetteur et le récepteur ont été fournis ensemble dans un kit, ces deux éléments peuvent communiquer directement sans manipulation particulière (Modèles RX1 uniquement).

Pour ajuster le récepteur RX à la fréquence du signal du thermostat, suivez les points 1-5 ci-dessous.

Etape 1 RT52/52-RF

Réinitialisez l'appareil en retirant les piles pendant 2 minutes, puis replacez ces dernières.

Etape 2 Appuyez sur les touches V et + en les maintenant enfoncées pendant 3 secondes. (Le thermostat transmet alors un signal unique en continu pendant 5 minutes).

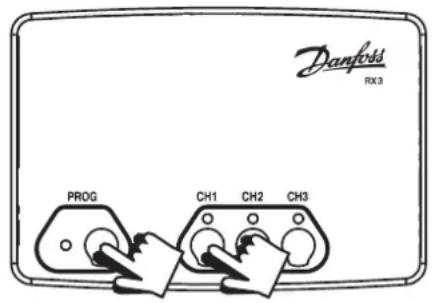

Appuyez sur les touches PROG et CH1 en les maintenant enfoncées pendant 3 secondes jusqu'à ce que le voyant vert clignote une fois.

Danfoss RX3 PROG CH1 CH2 CH3

Etape 4 RX2 (si applicable)

Etat 1 – exécutez les points 1-3.

Etat 2 - patientez 5 min, exécutez les points 1-2 puis appuyez sur les touches PROG et CH2 du RX2.

RX3 (si applicable)

Etat 1 – exécutez les points 1-3.

Etat 2 - patientez 5 min, exécutez les points 1-2 puis appuyez sur les touches PROG et CH2 du RX3.

Etat 3 - patientez 5 min, exécutez les points 1-2 puis appuyez sur les touches PROG et CH3 du RX3.

Etape 5 RT51/52-RF

Appuyez sur V ou Λ pour sélectionner la température – l'appareil repassera en mode de fonctionnement.

F

Instructions d'utilisateur

Votre thermostat d'ambiance

RT51

Le RT51 est un thermostat d'ambiance simple d'emploi qui vous permet de programmer une température Jour et une température Nuit, et de basculer entre les deux réglages en appuyant simplement sur 2 touches.

RT52

Le RT52 a la même fonctionnalité que le RT51, mais intègre également une minuterie, qui fera repasser le thermostat à la température Jour à l'heure que vous avez choisie.

Modèles RF sans fi I

Les deux modèles sont disponibles en versions sans fi l - RT51-RF et RT52-RF – qui off rent exactement les mêmes fonctions que les modèles câblés.

Chaque thermostat communique avec un récepteur RX, qui peut être placé jusqu'à 30 m du thermostat.

Lecture de l'écran

Mode JOUR d 20.0 22° Température ambiante eff ective Température ambiante désirée Mode NUIT n 20.0 22° La température ambiante étant inférieure à la température désirée, le thermostat s'est allumé et met le chauff age en marche

Avant de commencer

Pour réinitialiser l'appareil, ouvrez le couvercle à l'avant du programmateur. Retirez les piles pendant 2 minutes, puis replacez ces dernières.

L'écran affi chera automatiquement par défaut le mode JOUR (lettre d affichée en haut et à gauche de l'écran) et indiquera la température eff ective en gros caractères et la température désirée en petits caractères.

d 24.5 °C 23°

d 20.0°C ↓

Réglage des températures JOUR & NUIT

La Température de la Journée

Appuyer sur les boutons ▲ ou ▼ jusqu'à ce que la TEMPERATURE DE LA JOURNEE requise s'affi che.

La Température de la Nuit

Appuyer une fois simultanément sur les boutons ▲ et ▼ pour sélectionner le mode NUIT (n s'affiche en haut et à gauche de l'écran).

x1

Appuyer sur les boutons ▲ ou ▼ jusqu'à ce que la TEMPERATURE DE LA NUIT (mise en réduit) requise s'affi che (entre 5-30°C ou Arrêt).

Appuyer une fois simultanément sur les boutons ▲ et ▼ pour basculer entre les modes JOURNEE (d) et NUIT (n) selon les besoins.

x1

RT52/52-RF uniquement

Régler l'horloge

Appuyer une fois sur le bouton PROG.

Appuyer sur les boutons ▲ ou ▼ jusqu'à ce que l'HEURE correcte s'affi che.

Régler l'Heure de Retour à la Température de la Journée

Appuyer une nouvelle fois sur le bouton PROG.

Appuyer sur les boutons ▲ ou ▼ jusqu'à ce que l'HEURE correcte s'affi che.

Mode RUN (Fonctionnement)

Appuyer une nouvelle fois sur PROG pour repasser en mode FONCTIONNEMENT.

L'appareil régulera désormais votre chauff age aux températures que vous avez défi nies.

Remplacement des Piles

☐ Lorsque les piles sont usagées, un symbole de pile clignotera sur l'écran LCD.
□ Vous disposez de 15 jours pour remplacer la pile avant que l'appareil ne s'éteigne.
☐ Lorsque vous remplacez les piles, retirez les piles usées et insérez les piles neuves dans LA MINUTE qui suit pour préserver vos programmations.

20.0°C ↓

d 24.5 °C 22°

IMPORTANT: toujours utiliser des piles alcalines de qualité.

NB. Si rien ne s'affi che à l'écran pendant le fonctionnement normal de l'appareil, les piles doivent être remplacées, l'appareil réinitialisé, et l'heure et les programmes redéfinis.
