Producttype	Kamerthermostaat
Merk	Danfoss
Model	RT51
Voeding	2 alkaline AA-batterijen (1,5 V)
Afmetingen (L x H x D)	110 x 88 x 28 mm
Temperatuurbereik	5 tot 30 °C
Temperatuurnauwkeurigheid	±1 °C
Kloknauwkeurigheid	1 minuut (model RT52)
Contacttype	1 x SPDT, type 1B
Contactkarakteristiek	3(1) A, 10-230 Vac
Productienormen	EN60730-2-9
Nominale stootspanning	2,5 kV
Kogeldrukproef	75 °C
Recyclinggraad	2
Bedrijfsmodi	Aan/Uit (ON/OFF) en chrono-proportioneel
Temperatuurinstellingen	Dag en Nacht (verlaagd)
Programmering	Handmatig (RT51); met timer (RT52)
Vervangen van batterijen	Kwalitatief hoogwaardige alkalinebatterijen, 15 dagen respijt na waarschuwing
Installatie	Door een gekwalificeerde elektricien
Draadloze versies (RF)	Beschikbaar (RT51-RF, RT52-RF) met RX-ontvanger, bereik max. 30 m

Veelgestelde vragen - RT51 DANFOSS

Hoe installeer ik de RT51 thermostaat?

De thermostaat moet worden geïnstalleerd door een gekwalificeerde elektricien. Verwijder de muurplaat, houd de aanbevolen afstanden aan (140 mm rechts, 15 mm links, 30 mm boven, 100 mm onder). Zorg ervoor dat het apparaat in de modus AAN/UIT of chrono-proportioneel staat vóór de montage. Sluit geen onnodige nul- en aardingskabels aan.

Hoe vervang ik de batterijen van de RT51?

Wanneer het batterijpictogram knippert, vervang dan de oude batterijen binnen een minuut door twee nieuwe alkaline AA-batterijen om de programmering te behouden. U heeft 15 dagen na de waarschuwing voordat het apparaat uitschakelt. Gebruik altijd hoogwaardige alkalinebatterijen.

Hoe stel ik de dag- en nachttemperatuur in?

Druk op de ▲ of ▼ knoppen om de dagtemperatuur in te stellen in de DAG-modus (d). Om over te schakelen naar de NACHT-modus (n), druk tegelijkertijd op ▲ en ▼, gebruik dan ▲ of ▼ om de nachttemperatuur in te stellen (tussen 5 en 30 °C of Uit). Druk opnieuw tegelijkertijd om tussen de modi te schakelen.

Wat te doen als het scherm leeg blijft?

Als het scherm leeg is tijdens normaal gebruik, zijn de batterijen leeg. Vervang de batterijen door nieuwe alkalinebatterijen, reset het apparaat door de batterijen 2 minuten te verwijderen en programmeer vervolgens de tijd en temperaturen opnieuw.

Hoe stel ik de klok in op de RT52?

Bij model RT52, druk eenmaal op PROG, gebruik dan ▲ of ▼ om de tijd in te stellen. Druk nogmaals op PROG om de terugkeertijd naar dagtemperatuur in te stellen. Een laatste druk op PROG keert terug naar de bedrijfsmodus (RUN).

Wat is het verschil tussen de modi AAN/UIT en chrono-proportioneel?

In de AAN/UIT-modus gaat de ketel aan wanneer de temperatuur onder de ingestelde waarde daalt en uit wanneer deze erboven komt. In de chrono-proportionele modus schakelt de thermostaat de ketel met tussenpozen in om een constante temperatuur te handhaven met een betere energiebesparing en een stabiel comfort.

Hoe koppel ik de draadloze thermostaat aan de RX-ontvanger?

Voor RF-modellen, reset de thermostaat (verwijder batterijen 2 min). Druk tegelijkertijd 3 seconden op de toetsen V en + om een continu signaal uit te zenden. Op de RX-ontvanger, druk op PROG en CH1 (of CH2, CH3 afhankelijk van de zone) tot het lampje knippert. Eindig met het instellen van een temperatuur op de thermostaat.

Welke afstanden zijn nodig voor de installatie?

Bij het monteren van de muurplaat, voorzie ten minste 140 mm rechts, 15 mm links, 30 mm boven en 100 mm onder de linkerbovenhoek om de installatie van de insteekmodule mogelijk te maken.

Kan de RT51 thermostaat meerdere zones aansturen?

De enkele RT51 bestuurt slechts één zone. Voor meerdere zones, gebruik RX2 of RX3 ontvangers met het model RT51-RF of RT52-RF, waarmee tot 3 onafhankelijke zones met aparte koppelingen kunnen worden beheerd.

Hoe reset ik de RT51 thermostaat?

Open het voorpaneel, verwijder de batterijen gedurende minimaal 2 minuten en plaats ze terug. Het scherm toont de standaardinstellingen (DAG-modus). U moet dan de temperaturen en indien nodig de klok opnieuw programmeren.

GEBRUIKSAANWIJZING RT51 DANFOSS

Installatie handleiding Instructiesevoor Gebruik

Installatie handleiding

N.B.:

Dit product dient alleen te worden geïnstalleerd door een erkend elektrotechnicus of een vakkundige verwarmingsinstallateur conform de thans geldende IEEE-voorschriften voor bedrading.

Technische specifi caties

Omschrijving RT51/52 RT51/52-RF
Voeding 2 x AA/MN1500 Alkaline batterijen
Programma backup 1 minuut, voor wisselen batterijen
Relaiscontact	SPDT Type 1B potentiaalvrij	n.v.t
Maximum contactbelasting 10-230Vac, 3(1)A n.v.t
Bedrijfsfrequentie n.v.t 433,92MHz
Zendbereik (zie onderstaande opmerking)	n.v.t 30m max
Temperatuurbereik 5-30°C
Afmetingen (bxhxd)	110 x 88 x 29mm
Constructienorm	EN60730-2-9 (EN300220 : RF)
Nominale piekspanning	2,5Kv
Kogeldruktest	75°C
Stralingsniveau	Graad 2
Nauwkeurigheid	±1°C

Belangrijk voor RF modellen: Let er op dat zich geen grote metalen voorwerpen, zoals ketels of andere grote apparaten, in de gezichtslijn tussen thermostaat en ontvanger bevinden, aangezien hierdoor de communicatie tussen thermostaat en ontvanger wordt verhinderd.

□ Verwijder eerst de wandplaat van de achterkant van de thermostaat.

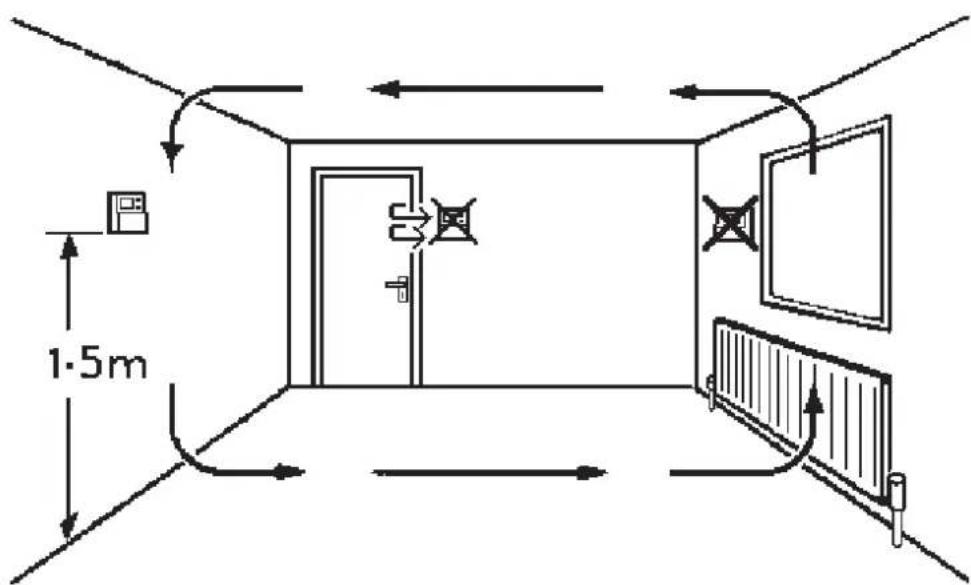

Monteer de wandplaat op een hoogte van ca. 1,5 m vanaf de vloer, niet op de tocht en uit de buurt van warmtebronnen zoals radiatoren, open haard of direct zonlicht. Rondom de wandplaat dient een vrije ruimte van minimaal 140 mm te worden aangehouden.

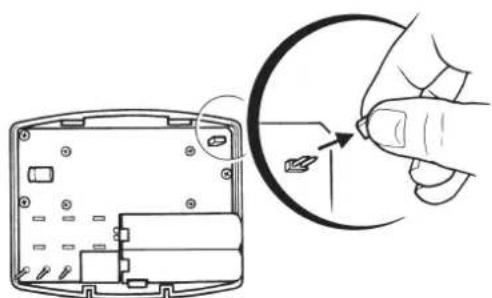

☐ Voorafgaand aan de plaatsing dient de thermostaat te worden ingesteld op ON/OFF of CHRONO-proportionele regeling (zie hieronder).

1) ON/OFF – de ketel schakelt AAN wanneer de temperatuur daalt tot onder de ingestelde waarde en weer UIT bij hogere temperaturen.

2) CHRONO-proportioneel - energiebesparende comfortabele functie die de ketel met regelmatige tussenpozen inschakelt waardoor een constante ruimtetemperatuur voor de gebruiker wordt bereikt.

! Op sommige bestaande thermostaten kan een Nul- en/of Aardedraad zijn aangesloten. Deze zijn niet nodig op de RT51/52 en mogen NIET op de klemmen van de RT51/52 worden aangesloten. Zij moeten worden geïsoleerd en worden opgerold in de uitsparing van de RT51/52.

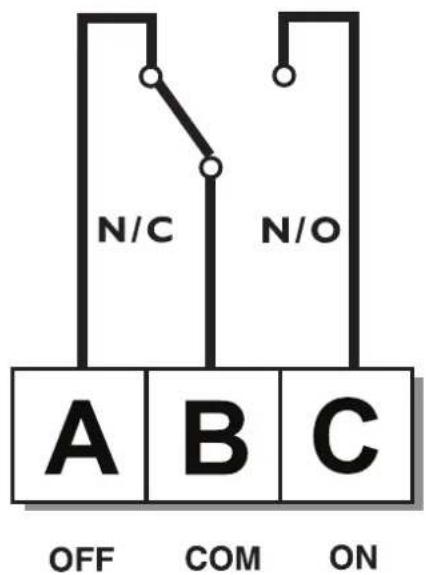

Sluit de klemmen B en C aan op de thermostaatklemmen van de ketel (bij modulerende ketels de klemmen voor schakelende thermostaten, indien aanwezig).

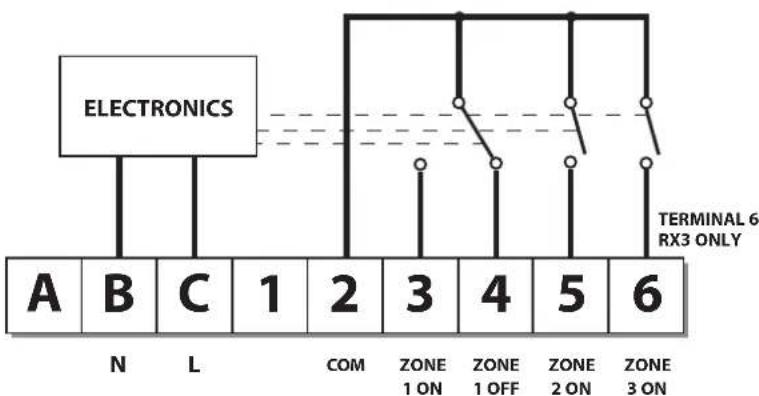

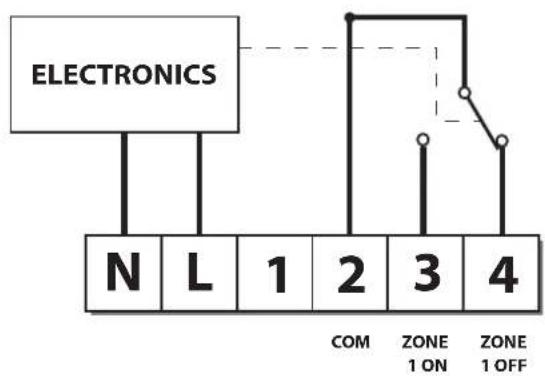

Aansluiting van de RX-ontvanger (alleen bij RF-modellen)

RX1

RX2 & RX3

N.B. Bij netspanning gevoede systemen dient klem 2 te worden aangesloten op de fase van de netvoeding.

Als de thermostaat en de ontvanger in een setverpakking zijn geleverd is de aanmeldprocedure al in de fabriek uitgevoerd (enkel model RX1).

Verwijder de isolatiestrip uit het batterijcompartiment en volg onderstaande stappen om de thermostaat bij de ontvanger aan te melden.

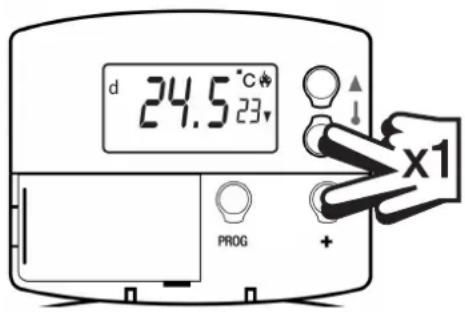

Stap 1 RT51/52-RF

Druk 3 seconden gelijktijdig op de ▼ en + toetsen.

N.B. De thermostaat zendt nu gedurende 5 minuten een aanmeldsignaal uit.

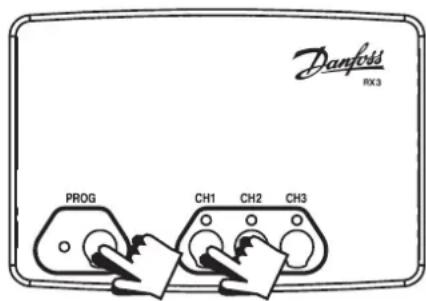

Stap 2 RX ontvanger

Druk binnen 5 minuten na stap 1 gedurende 3 seconden gelijktijdig op PROG en CH1. De groene LED knippert één keer: aanmelding in orde.

Stap 3 Druk op ▲ of ▼ van de zojuist aangemelde thermostaat.

Het aanmeldsignaal stopt en de thermostaat gaat naar normaal bedrijf. Verhoog of verlaag de gewenste temperatuur d.m.v. de ▲ of ▼ toets om te controleren of de thermostaat op de juiste wijze schakelt.

Stap 4 RX2../RX3..(indien van toepassing)

Herhaal voor de overige thermostaten de stappen 1,2 en 3, nu echter met de knoppen CH2 en CH3 van de RX ontvanger.

Uw kamerthermostaat

RT51

De RT51 is een gemakkelijk te bedienen kamerthermostaat waarmee u een Dag- en Nacht-temperatuur kunt instellen en heen en weer kunt schakelen tussen de twee instellingen door simpelweg op 2 toetsen te drukken.

RT52

De RT52 heeft dezelfde functionaliteit als de RT51 met het extra voordeel van een ingebouwde tijdschakelaar, die de thermostaat op een door u gekozen tijdstip terugzet op Dag-temperatuur.

Draadloze RF-versies

Beide modellen zijn verkrijgbaar in draadloze versies - RT51-RF en RT52-RF – die exact dezelfde functies bieden als de vast bedrade modellen.

Elke thermostaat communiceert met een RX-ontvanger, die tot een afstand van 30 m geplaatst kan zijn.

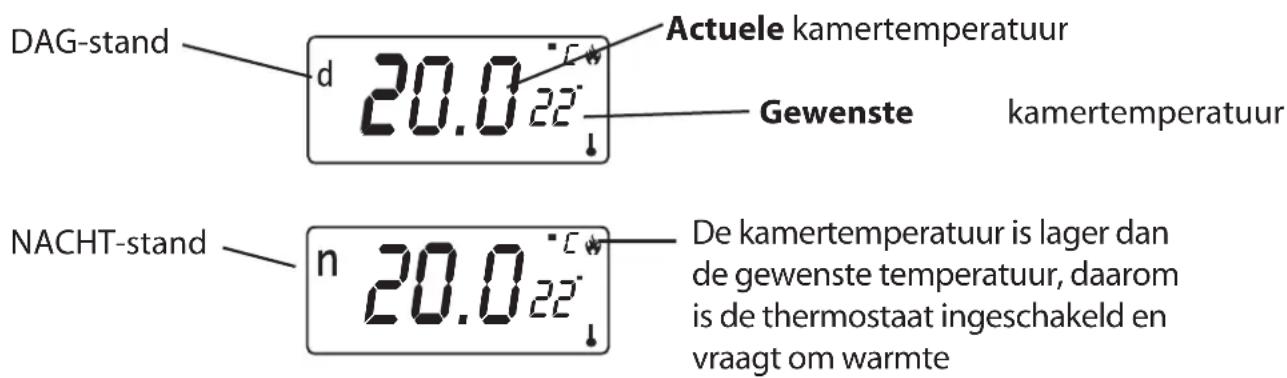

Display weergave

Alvorens te beginnen

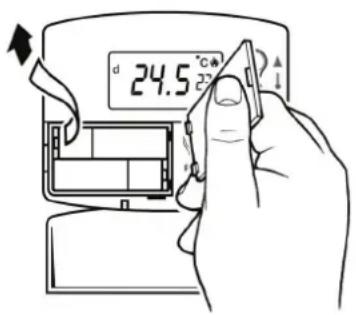

Verwijder de isolatiestrip uit het batterijcompartiment.

De display zal automatisch naar de DAG-stand gaan (de d wordt getoond in de linker bovenhoek van de display) en de actuele (gemeten) temperatuur wordt in grote cijfers en de gewenste temperatuur in kleinere cijfers weergegeven.

Instellen van DAG- & NACHT-temperaturen

DAGTEMPERATUUR

Gebruik de ▲ of ▼ toets tot de gewenste DAGTEMPERATUUR wordt aangegeven (tussen 5-30°C of Off /uit).

Druk één keer gelijktijdig op de ▲ en ▼ toetsen om de NACHT-stand te aktiveren (de n wordt getoond in de linker bovenhoek van de display).

Gebruik de ▲ of ▼ toets tot de gewenste NACHTTEMPERATUUR wordt aangegeven.

Door gelijktijdig kort op de ▲ en ▼ toetsen te drukken wordt gewisseld tussen DAG- en NACHT-stand.

Alleen RT52/52-RF

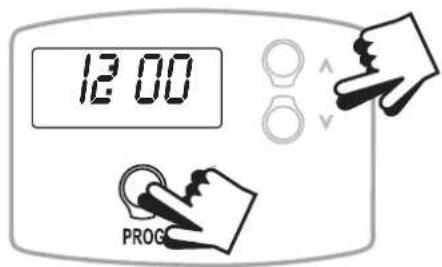

De klok instellen

Druk één keer op de PROG-toets.

Gebruik ▲ en ▼ toetsen tot de correcte TIJD wordt aangegeven.

Instellen van Terug naar DAG-stand

Druk weer op de PROG-toets.

Gebruik de ▲ en ▼ toetsen om de gewenste TIJD in te stellen.

Druk nogmaals op PROG om terug te keren naar normaal bedrijf.

De thermostaat zal uw verwarming nu regelen op de door u ingestelde temperaturen.

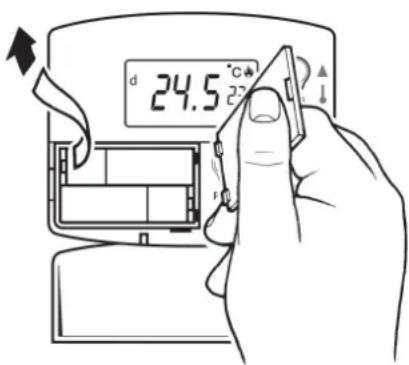

Vervangen van batterij

☐ Wanneer de batterijen bijna leeg zijn knippert er een batterijsymbool in de LCD-display.
☐ U hebt 15 dagen om de batterij te vervangen alvorens de unit wordt uitgeschakeld.
□ Verwijder de oude batterijen en zet er binnen een minuut nieuwe in, dan gaat de programmering niet verloren.

BELANGRIJK:

Gebruik hoogwaardige alkaline batterijen!

N.B. Wanneer de display tijdens normaal bedrijf ooit blanco wordt, dan moeten de batterijen worden vervangen, de unit gereset naar fabrieksinstelling en de tijd en programma's opnieuw worden ingesteld.
