Tipo de producto	Termostato ambiente
Marca	Danfoss
Modelo	RT51
Alimentación	2 pilas alcalinas AA (1,5 V)
Dimensiones (An x Al x Pr)	110 x 88 x 28 mm
Rango de temperatura	5 a 30 °C
Precisión de la temperatura	±1 °C
Precisión del reloj	1 minuto (modelo RT52)
Tipo de contacto	1 x SPDT, tipo 1B
Característica de contacto	3(1) A, 10-230 Vac
Normas de fabricación	EN60730-2-9
Tensión de choque nominal	2,5 kV
Ensayo de bola	75 °C
Grado de reciclaje	2
Modos de funcionamiento	Encendido/Apagado (ON/OFF) y crono-proporcional
Ajustes de temperatura	Día y Noche (reducido)
Programación	Manual (RT51); con temporizador (RT52)
Reemplazo de pilas	Pilas alcalinas de calidad, plazo de 15 días después del aviso
Instalación	Por un electricista calificado
Versiones inalámbricas (RF)	Disponible (RT51-RF, RT52-RF) con receptor RX, alcance máximo 30 m

Preguntas frecuentes - RT51 DANFOSS

¿Cómo instalar el termostato RT51?

El termostato debe ser instalado por un electricista calificado. Retire la placa mural, respete los espaciados recomendados (140 mm a la derecha, 15 mm a la izquierda, 30 mm arriba, 100 mm abajo). Asegúrese de que el dispositivo esté en modo ON/OFF o crono-proporcional antes del montaje. No conecte los cables neutro y tierra innecesarios.

¿Cómo reemplazar las pilas del RT51?

Cuando el ícono de pila parpadee, reemplace las pilas usadas por dos pilas alcalinas nuevas AA en el minuto siguiente para conservar las programaciones. Dispone de 15 días después del aviso antes de que el dispositivo se apague. Use siempre pilas alcalinas de calidad.

¿Cómo ajustar la temperatura día y noche?

Presione los botones ▲ o ▼ para ajustar la temperatura de día en modo DÍA (d). Para pasar al modo NOCHE (n), presione simultáneamente ▲ y ▼, luego use ▲ o ▼ para ajustar la temperatura de noche (entre 5 y 30 °C o Apagado). Presione nuevamente simultáneamente para alternar entre los modos.

¿Qué hacer si la pantalla queda vacía?

Si la pantalla está vacía en funcionamiento normal, las pilas están descargadas. Reemplace las pilas por pilas alcalinas nuevas, reinicie el dispositivo quitando las pilas durante 2 minutos, luego reprograme la hora y las temperaturas.

¿Cómo ajustar el reloj en el RT52?

En el modelo RT52, presione una vez PROG, luego use ▲ o ▼ para ajustar la hora. Presione nuevamente PROG para ajustar la hora de retorno a la temperatura de día. Una última presión en PROG vuelve al modo funcionamiento (RUN).

¿Cuál es la diferencia entre los modos ON/OFF y crono-proporcional?

En modo ON/OFF, la caldera se enciende cuando la temperatura baja del punto de consigna y se apaga cuando lo supera. En modo crono-proporcional, el termostato activa la caldera por intervalos para mantener una temperatura constante con mejor ahorro de energía y confort estable.

¿Cómo emparejar el termostato inalámbrico con el receptor RX?

Para los modelos RF, reinicie el termostato (quite las pilas 2 min). Presione las teclas V y + durante 3 segundos para emitir una señal continua. En el receptor RX, presione PROG y CH1 (o CH2, CH3 según la zona) hasta que el indicador parpadee. Termine ajustando una temperatura en el termostato.

¿Cuáles son los espaciados necesarios para la instalación?

Al montar la placa mural, prevea al menos 140 mm a la derecha, 15 mm a la izquierda, 30 mm arriba y 100 mm debajo de la esquina superior izquierda para permitir la instalación del módulo enchufable.

¿Puede el termostato RT51 controlar varias zonas?

El RT51 simple solo controla una zona. Para varias zonas, use los receptores RX2 o RX3 con el modelo RT51-RF o RT52-RF, que permiten gestionar hasta 3 zonas independientes con emparejamientos separados.

¿Cómo reiniciar el termostato RT51?

Abra la tapa frontal, retire las pilas durante al menos 2 minutos, luego vuelva a colocarlas. La pantalla mostrará los ajustes por defecto (modo DÍA). Deberá reprogramar las temperaturas y el reloj si es necesario.

MANUAL DE USUARIO RT51 DANFOSS

Instrucciones de instalación Instrucciones del usuario

Instrucciones de instalación

ES

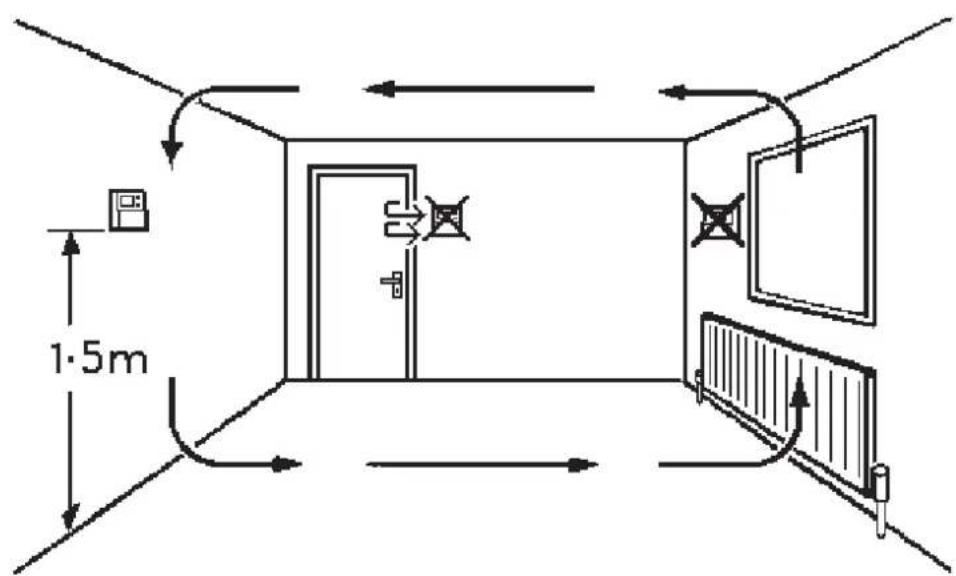

Observe que:

Este producto deberá ser instalado solamente por un electricista cualifi cado o por un instalador de calefacción competente y deberá instalarse de acuerdo con la edición vigente de las normas de cableado de la IEEE.

Especifi caciones

Especifi caciones RT51/52 RT51/52-RF
Fuente de alimentación 2 pilas AA / MIN	500 / LR 6
Respaldo de batería 1 minuto, para cambio de batería
Tipo de contacto	1 x SPDT	N/A
Carga de los contactos 3(1)A, 10-230Vac N/A
Frecuencia de funcionamiento N/A 433.92MHz
Campo de acción del transmisor (véase nota abajo)	N/A	30 metros máximos
Rango de temperatura 5-30°C
Dimensiones generales (mm) 110 An, 88 Al, 29 Pr
Norma de fabricación EN60730-2-9 (EN300220 : RF)
Tensión nominal del impulso	2.5Kv
Ensayo de presión con bola	75°C
Control antipolución	Grado 2
Precisión de temperatura	±1°C

Nota importante RF: Asegurar que la línea de visión entre el transmisor y el termostato no haya quedado obstaculizada por objetos grandes metálicos tales como calderas u otros aparatos grandes ya que estos impedirían la comunicación entre el termostato y el receptor.

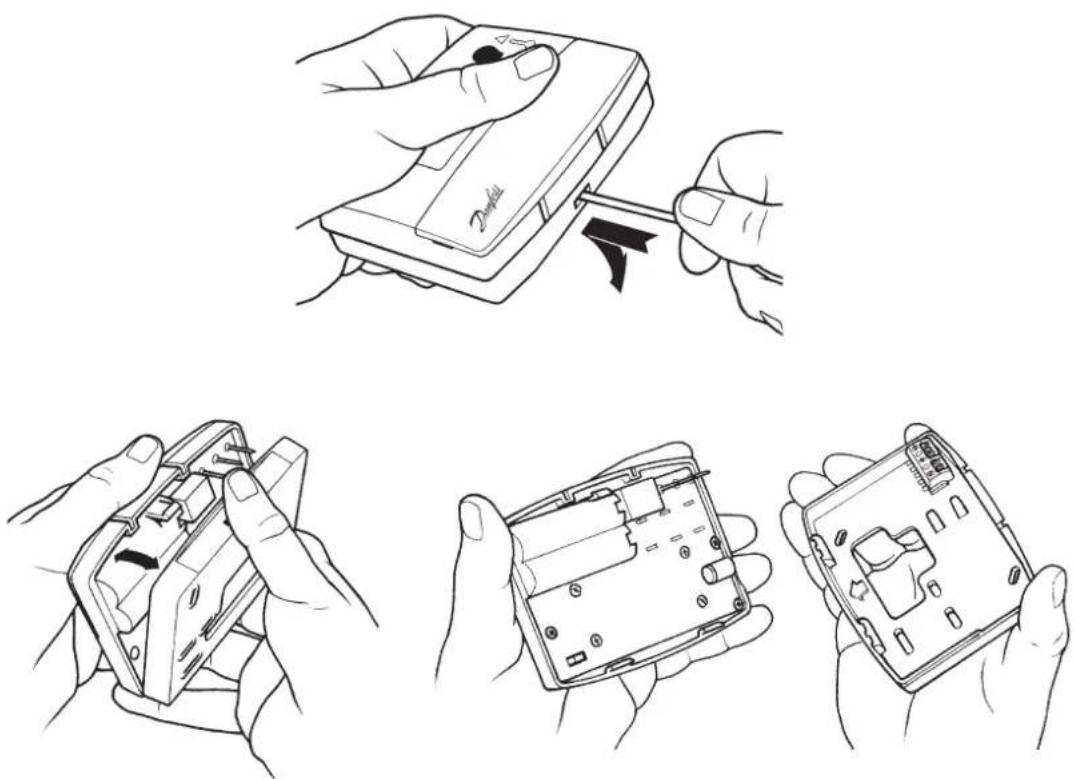

En primer lugar, quitar la placa mural de la parte trasera de la unidad.

□ Desde la esquina superior izquierda de la placa mural, debe haber un espacio libre de al menos 140mm a la derecha, de 15mm a la izquierda, de 30mm arriba y de 100mm abajo con el fin de montar el módulo enchufable.

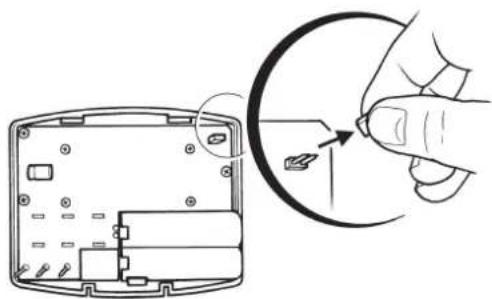

□ Antes de proceder a su montaje la unidad deberá ponerse en modo ON/OFF o en modo de control crono-proporcional (ver abajo).

1) ON/OFF : la caldera cambia a ON cuando está a una temperatura inferior a la establecida y a OFF cuando está a una temperatura superior.

2) Crono-proporcional : confi guración de ahorro de energía en la cual la caldera se enciende a intervalos periódicos para mantener una temperatura establecida, obteniéndose una temperatura ambiente constante para el usuario.

Algunos termostatos existentes tendrán un cable Neutro y/o un cable de conexión a Tierra. Estos cables no son necesarios para el RT51/52 y NO deben conectarse a ningún terminal del RT51/52. En lugar de eso los cables deberán aislarse eléctricamente de modo seguro y enrollarse dentro de un hueco en la parte trasera del RT51/52.

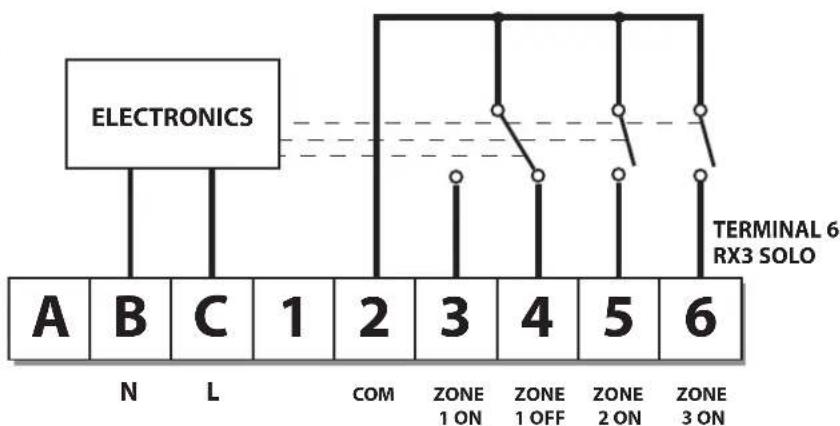

Cableado del Receptor RX (solo para modelos RF)

RX1

RX2 & RX3

N.B. Para sistemas que funcionen con la tensión de la red unir el terminal 2 con la alimentación de la red

Si el termoestato y el receptor se han suministrado juntos en un paquete combinado, las unidades han sido emparejadas en la fábrica y no será necesaria ninguna operación (solo modelos RX1).

Para sintonizar el receptor RX en la frecuencia de la señal del termostato, seguir los pasos 1-5 indicados a continuación.

Paso 1 RT51/52-RF

Restablecer la unidad retirando las baterías durante 2 minutos y a continuación volver a colocarlas.

Paso 2 Oprimir los botones V y + y mantenerlos oprimidos durante 3 segundos (La RT51/52-RF transmite ahora una señal única continuamente durante 5 minutos).

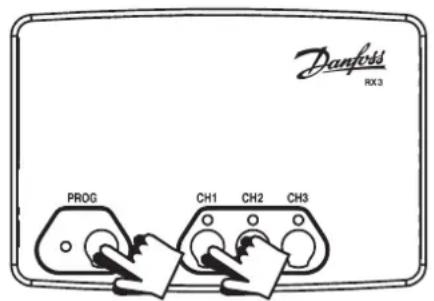

Paso 3 RX1

Oprimir los botones PROG y CH1 y mantenerlos oprimidos durante 3 segundos hasta que la luz verde dé un destello.

Paso 4 RX2 (si es aplicable)

Stat 1 – ejecutar los pasos 1-3.

Stat 2 - esperar 5 mins., ejecutar los pasos 1-2 y a continuación oprimir PROG y CH2 en el RX2.

RX3 (si es aplicable)

Stat 1 - ejecutar los pasos 1-3.

Stat 2 - esperar 5 mins., ejecutar los pasos 1-2 y a continuación oprimir PROG y CH2 en el RX3.

Stat 3 - esperar 5 mins., ejecutar los pasos 1-2 y a continuación oprimir PROG y CH3 en el RX3.

Paso 5 RT51/52-RF Oprimir V o Λ para seleccionar temperatura; la unidad volverá al modo operativo.

Su termostato de ambiente

RT51

El RT51 es un termostato de ambiente de fácil utilización que permite la programación de una temperatura de día y otra de noche, y el cambio entre los dos ajustes simplemente pulsando dos botones.

RT52

El RT52 tiene la misma funcionalidad que el RT51 con la ventaja adicional de un temporizador integrado, que cambiará el termostato a temperatura de día a una hora elegida por usted.

Versiones RF sin hilos

Ambos modelos están disponibles en versiones sin hilos: RT51-RF y RT52-RF, que tienen exactamente las mismas funciones que los modelos con conexión alámbrica.

Cada termostato está comunicado con un receptor RX, que puede situarse hasta a 30m de distancia.

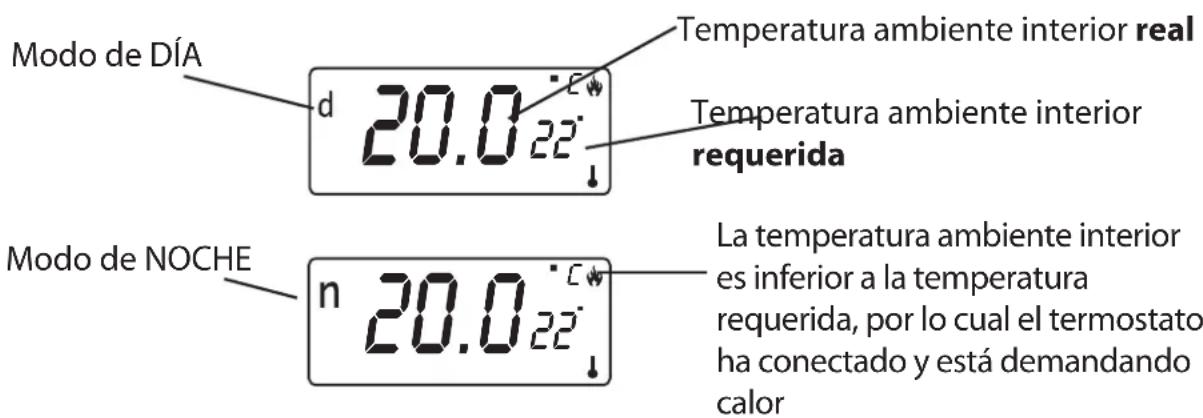

Leyendo la pantalla

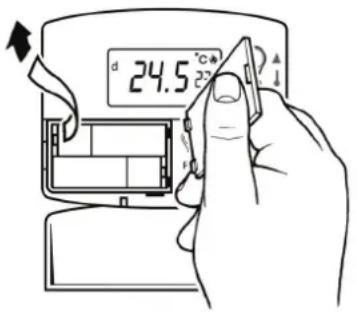

Antes de comenzar

Para restablecer la unidad, abrir la tapa frontal del programador. Retirar las baterías durante 2 minutos, y a continuación volver a colocarlas.

La pantalla mostrará automáticamente por omisión el modo de DÍA (aparece "d" en la parte superior izquierda de la pantalla) e indicará la temperatura actual en caracteres de gran tamaño y la temperatura requerida en caracteres de menor tamaño.

Ajuste de las temperaturas de DÍA y de NOCHE

La Temperatura diurna

Utilice los botones ▲ y ▼ hasta que se muestre la TEMPERATURA DIURNA deseada.

Pulse los botones ▲ y ▼ a la vez una vez para seleccionar el modo NOCHE (aparece n en la parte superior izquierda de la pantalla).

Utilizar los botones ▲ y ▼ hasta que la temperatura de NOCHE requerida (reajustada) aparezca en pantalla (entre 5-30°C o "Off").

Si desea cambiar entre el modo DÍA (d) y NOCHE (n), pulse los botones ▲ y ▼ a la vez una vez.

RT52/52-RF sólo

Poner en hora el reloj

Pulse el botón PROG una vez.

Utilice los botones ▲ y ▼ hasta que se muestre la HORA correcta.

Pulse el botón PROG otra vez.

Utilice los botones ▲ y ▼ hasta que se muestre la HORA correcta.

Pulse de nuevo PROG para volver al modo RUN.

La unidad controlará ahora su calefacción a las temperaturas que usted haya fi jado.

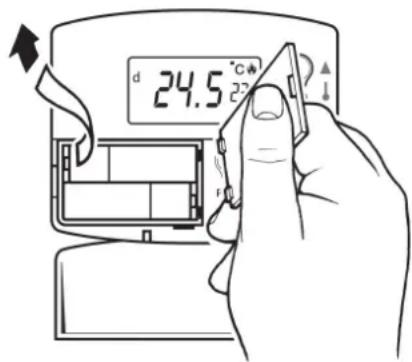

Cambio de pilas

□ Cuando las baterías están bajas aparece destelleando un símbolo de batería en la pantalla LCD.
☐ Dispone de 15 días para cambiar las pilas antes de que la unidad se apague.
☐ Durante el cambio de pilas, quite las pilas antiguas e introduzca las nuevas en UN MINUTO y no se perderá la programación.

IMPORTANTE: utilice siempre pilas alcalinas de alta calidad.

!

NB. Si la pantalla se queda en blanco alguna vez durante el funcionamiento normal, se deberán volver a cambiar las pilas y reajustar la unidad, los programas y la hora.
