TP4000 Range - Hőmérséklet-szabályozó DANFOSS - Ingyenes használati útmutató

Terméktípus	Programozható szobatermosztát
Márka	Danfoss
Modell	TP4000 sorozat
Méretek (kb.)	80 x 80 x 25 mm
Tömeg (kb.)	150 g
Tápellátás	2 AA alkáli elem (1,5 V)
Kijelző	Világított LCD
Programozás	Akár napi 6 időszak
Hőmérsékleti tartomány	5 °C és 30 °C között
Fagyvédelem	Igen, állítható 8 °C-ra
Termosztát mód	Igen (állandó hőmérséklet)
Felülbírálási funkció	Igen, ideiglenes a következő időszakig
Idő/hőmérséklet kijelzés	Kapcsolható a + és - gombokkal
Hőmérsékleti egység	°C vagy °F (kapcsolható)
Időformátum	12 órás vagy 24 órás (kapcsolható)
Nullázás	Részleges (RESET gomb) vagy teljes (RESET + PROG)
Elemek - tartalék időtartam	15 nap a gyenge jelzés után
Karbantartás és tisztítás	Puha, száraz ruhával tisztítsa
Pótalkatrészek	Elemek (szabvány AA)
Javíthatóság	Elemcsere a felhasználó által; nullázás lehetséges
Biztonság	Fagyvédelem, mikroprocesszor alaphelyzetbe állítás

Gyakran ismételt kérdések - TP4000 Range DANFOSS

Hogyan állítsam be az időt a Danfoss TP4000 termosztáton?

Nyomja meg egyszerre a PROG és a Λ gombot, amíg az idő villogni nem kezd. Használja a + vagy - gombot az idő beállításához (hosszú nyomás 10 perces lépésekhez). Erősítse meg a PROG gombbal.

Hogyan módosíthatok egy előre beállított programot?

Nyomja meg a PROG gombot, amíg az első időszak meg nem jelenik. Használja a +/- gombot az időhöz, majd a Λ/V gombot a hőmérséklethez. Nyomja meg a PROG gombot a következő időszakra lépéshez.

Hogyan aktiválhatom a fagyvédelmet?

Nyomja meg egyszerre a Λ és a V gombot. Használja a Λ/V gombot a hőmérséklet 8 °C-ra állításához (egy csillag jelenik meg). Az automatikus módba való visszatéréshez nyomja meg újra a két gombot.

Mit tegyek, ha a kijelző fehér marad?

Cserélje ki az elemeket új alkáli elemekre. Végezzen részleges nullázást a RESET gomb megnyomásával egy nem fém tárggyal. Állítsa be újra az időt, ha szükséges; a programok megmaradnak.

Hogyan válthatok a 12 órás és 24 órás kijelzés között?

Nyomja meg egyszerre a Λ és a + gombot a 12 órás és 24 órás módok közötti váltáshoz.

Hogyan válthatok a °C és °F hőmérsékleti egységek között?

Nyomja meg egyszerre a Λ és a - gombot a °C és °F közötti váltáshoz.

Mennyi időm van az elemcsere után, ha villog az elemjelzés?

15 nap áll rendelkezésére az elemek cseréjére. Az elemek eltávolítása után egy percen belül helyezze be az újakat a programozás megőrzéséhez.

Hogyan végezhetek teljes nullázást?

Tartsa lenyomva a PROG gombot, és nyomja meg a RESET gombot. Ez visszaállítja a gyári programokat és törli a beállításokat; az idő változatlan marad.

Ideiglenesen felülbírálhatom a programozást?

Igen, nyomja meg a Λ vagy V gombot egy ideiglenes hőmérséklet beállításához. Az automatikusan törlődik a következő programozott időszak elején.

Milyen típusú elemeket használjak?

Használjon minőségi alkáli elemeket (AA típus). Az újratölthető elemek nem ajánlottak.

HASZNÁLATI ÚTMUTATÓ TP4000 Range DANFOSS

Köszönjük, hogy Danfoss terméket vásárolt!

Dékojame, kad perkate Danfoss Produktus

User Instructions

TP4000 Range

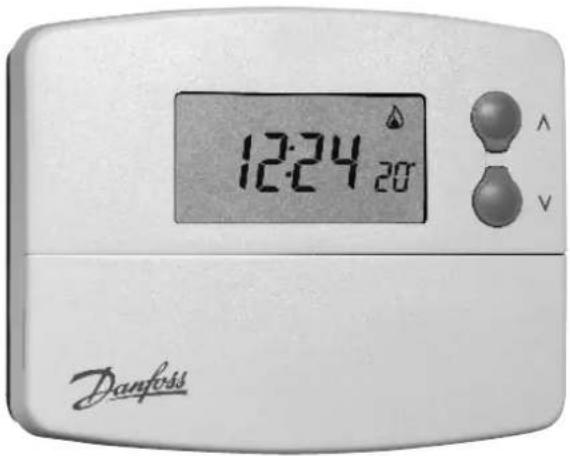

Electronic Programmable Room Thermostat

Index

1.0 Basics

1.1 Programozható szobatermosztát 72
1.2 Gyári programok 72
1.3 A programozás megkezdése előtt 72
1.4 Az óra beállítása 73
1.5 Saját program futtatása 73

2.0 Haladó szintű ismeretek....73

2.1 Mielőtt a gyári programokat megváltoztatja 73
2.2 A gyári programok megváltoztatása 74
2.3 Saját program futtatása 74
2.4 Felhasználói beállítások 74
2.5 A kijelzés módosítása - idő vagy aktuális szobahőmérséklet kijelzése ____
2.6 Az aktuális programozott hőmérséklet ideiglenes megváltoztatása
2.7 Fagyvédelem és termosztát üzemmód 75
2.8 Váltás a 12 és 24 órás időkijelzés között ....75
2.9 Váltás a °C és °F hőmérsékleti egységek között....76

3.0 Elemcsere 76

4.0 A készülék újraindítása 76

1.0 Alapismeretek

1.1 Programozható szobatermosztát

A TP4000 lehetővé teszi az Ön számára, hogy maximálisan hat időpontot és hőmérsékletet programozzon (a hét minden napján ugyanaz a program érvényesül), amelyeknél a fűtőkészülék bekapcsolódik, vagy leáll.

A készülék számos felhasználói beállítást is tartalmaz, idetartozik a fagyvédelem és termosztát üzemmód, valamint az idő és hőmérséklet kijelzése.

1.2 Gyári programok

A TP4000 készüléket gyári programmal szállítjuk, olyan beállított üzemidőkkel és hőmérsékletekkel, amelyek a legtöbb ember számára megfelelőek.

Esemény Időpont Hőmérséklet°C
1	06:30	20
2	08:30	15
3	11:30	20
4	13:30	15
5	16:30	21
6	22:30	15

Ha változtatni kíván ezen beállítások bármelyikén, akkor azt a 74. oldalon található utasítások követésével teheti meg.

Először kövesse a 73. oldalon található lépéseket a helyes idő és dátum beállításához.

1.3 A programozás megkezdése előtt

Nyissa le a készülék fedőlapját, és egy nemfémes tárggyal nyomja meg a RESET gombot, amíg a kijelző tartalma törlődik.

Ez biztosítja, hogy a gyári programok beállításra kerüljenek, és hogy a készülékben lévő mikroszámítógép helyesen működjön.

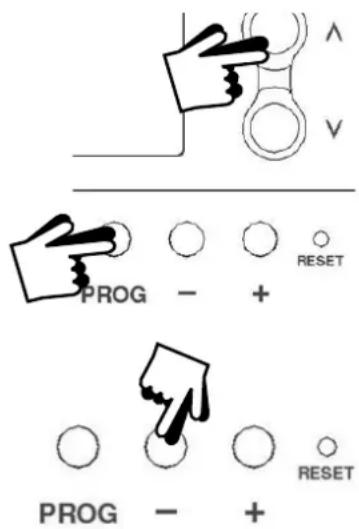

1.4 Az óra beállítása

Megjegyzés: Az IDŐ kijelzése 24 órás üzemmódban történik.

Nyomja meg a PROG és Λ gombokat, amíg a kijelzón megjelenő idő elkezd villogni.

Az IDŐ állításához használja a + vagy - gombokat (10 perces időközökkel történő változtatáshoz - nyomja meg, és tartsa lenyomva)

Az IDŐ elfogadásához nyomja meg a PROG gombot.

1.5 Saját program futtatása

Ha Ön elégedett a 72. oldalon található gyári programokkal, akkor semmi mást nem kell tennie.

A készülék ekkor RUN (programfutás) üzemmódban van.

2.0 Haladó szintű ismeretek

2.1 Mielőtt a gyári programokat megváltoztatja

Figyelem

Az egységet sorrendben kell programozni. Az eseményidők nem programozhatók sorrenden kívül.

Ha egy eseményidőt változatlanul kíván hagyni, akkor egyszerűen nyomja meg a PROG gombot a következő beállításhoz való továbblépéshez.

Ha a programozás során 2 percig egyik gombot sem nyomja meg, akkor az egység automatikusan visszatér a RUN üzemmódba, és az addig beállított program aktiválódik.

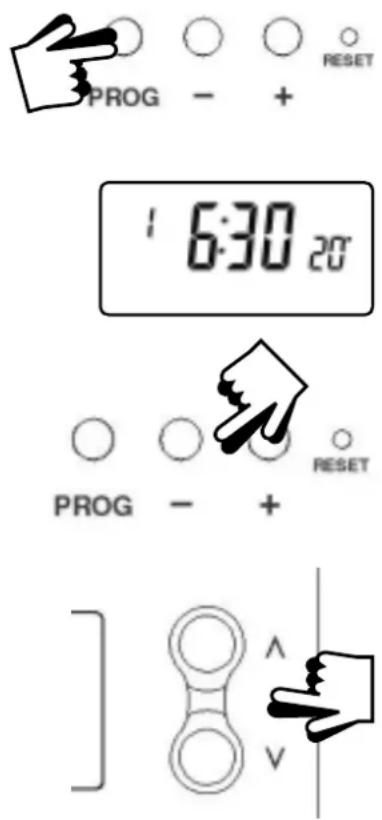

2.2 A gyári programok megváltoztatása

a) Nyomja meg a PROG gombot, amíg a kijelzőn megjelenik az első gyárilag beállított időpont és hőmérséklet.
b) Az IDŐ beállításához használja a + vagy - gombokat (10 perces időközökkel történő változtatáshoz nyomja meg, és tartsa lenyomva).
c) A HÖMÉRSÉKLET beállításához használja a Λ vagy V gombokat.
d) A következő gyárilag beállított időponthoz és hőmérséklethez (2. esemény) történő lépéshez nyomja meg a PROG gombot.
e) A 3., 4., 5. és 6. esemény programozásához ismételje meg b, c és d lépéseket.

Megjegyzés: A PROG gomb bármely idópillanatban történő megnyomásával és nyomva tartásával az egység visszatér a RUN üzemmódba.

2.3 Saját program futtatása

Nyomja meg a PROG gombot, és az LCD kijelzőn található kettőspont elkezd villogni. Ekkor a fűtés a beprogramozott időpontok és hőmérsékletek szerint kerül szabályozásra.

2.4 Felhasználói beállítások

Idönként Önnek szüksége lehet a fütési rendszer használati módjának ideiglenes megváltoztatására, például a szokatlanul hideg időjárás miatt. A TP4000 számos beállítással rendelkezik, amelyek nem befolyásolják a termosztát programozását.

2.5 A kijelzés módosítása - idő vagy aktuális szobahőmérséklet kijelzése

- A két kijelzés közötti váltáshoz nyomja meg együtt a + és – gombokat.

2.6 Az aktuális programozott hőmérséklet ideiglenes megváltoztatása

- Nyomja meg a vagy V gombokat, amíg a kívánt hőmérséklet kijelzésre kerül.

(A következő programozott esemény kezdetekor ez a felülírás automatikusan érvénytelenné válik.)

2.7 Fagyvédelem és termosztát üzemmód

Ha úgy kívánja, 5-30°C közötti tartományban kiválaszthat egy állandó hőmérséklet, például fagyvédelem céljából.

• Nyomja meg együtt a Λ és V gombokat.
• A kívánt csökkentett hőmérséklet beállításához használja a Λ vagy V gombokat.
• 5°C értéknél megjelenik egy hópehely szimbólum, jelezve a fagyvédelem üzemmódot.
• Más hőmérsékletnél a hápehely szimbólum nem jelenik meg.
• Az automatikus programhoz való visszatéréshez nyomja meg együtt a Λ és V gombokat.

2.8 Váltás a 12 és 24 órás időkijelzés között

A 12 órás ill. a 24 órás időkijelzés közötti váltáshoz nyomja meg együtt a Λ és + gombokat.

2.9 Váltás a °C és °F hömérséklet egységek között

A °C és a °F hőmérséklet egységek közötti váltáshoz nyomja meg együtt a V és – gombokat.

3.0 Elemcsere

Amikor az elemek energiaszintje alacsony, egy elem szimbólum elkezd villogni az LCD kijelzón. Az elemcseréhez Önnek még 15 nap áll rendelkezésére, mielőtt az egység lekapcsolódik.

Elemcserekor egy percen belül távolítsa el a régi elemeket és helyezze be az újakat, így nem történik programvesztés.

FONTOS: Mindig jó minőségű alkáli elemeket használjon.

MEGJEGYZÉS: Amennyiben normál üzemmód alatt a kijelző csak egyszer is üresre vált (lefagy), akkor az elemeket ki kell cserélni, a készüléket újra kell indítani (RESET), és az időt újra kell programozni. Az eseményidőket és a hőmérsékleteket a készülék megtartja.

4.0 A készülék újraindítása

Részleges újraindítás: Ha a kijelző bármilyen okból lefagy, akkor nyomja meg a RESET gombot (a mikroszámítógép újraindítására). Ez nem indít újra semmilyen programot, órát vagy dátumot. Felszereléskor is ajánlott ezt a gombot megnyomni.

Felhasználói teljes újraindítás: A PROG gomb nyomva tartása alatt nyomja meg a RESET gombot. Ez a gyárilag beállított értékekre állítja vissza az eseményidőket és hőmérsékleteket. Az egységet újra kell programozni. A helyes időt az egység megtartja.
