Ürün Tipi	Programlanabilir Oda Termostatı
Marka	Danfoss
Model	TP4000 Serisi
Boyutlar (yaklaşık)	80 x 80 x 25 mm
Ağırlık (yaklaşık)	150 g
Güç Kaynağı	2 adet AA alkalin pil (1,5 V)
Ekran	Aydınlatmalı LCD
Programlama	Günde en fazla 6 periyot
Sıcaklık Aralığı	5 °C ila 30 °C
Donma Koruması	Evet, 8 °C'ye ayarlanabilir
Termostat Modu	Evet (sabit sıcaklık)
Geçici Ayar Fonksiyonu	Evet, bir sonraki periyoda kadar geçici
Saat/Sıcaklık Gösterimi	+ ve - tuşları ile değiştirilebilir
Sıcaklık Birimi	°C veya °F (değiştirilebilir)
Saat Formatı	12 saat veya 24 saat (değiştirilebilir)
Sıfırlama	Kısmi (RESET tuşu) veya tam (RESET + PROG)
Piller - Yedekleme Süresi	Zayıflık göstergesinden sonra 15 gün
Bakım ve Temizlik	Yumuşak ve kuru bir bezle temizleyin
Yedek Parçalar	Piller (standart AA)
Onarılabilirlik	Kullanıcı tarafından pil değişimi; sıfırlama mümkün
Güvenlik	Donma koruması, mikroişlemci sıfırlama

Sık sorulan sorular - TP4000 Range DANFOSS

Danfoss TP4000 termostatında saat nasıl ayarlanır?

PROG ve Λ tuşlarına aynı anda saat yanıp sönene kadar basın. Saati ayarlamak için + veya - kullanın (10 dakika artışlar için uzun basın). PROG ile onaylayın.

Önceden tanımlı bir program nasıl değiştirilir?

İlk periyodu görene kadar PROG tuşuna basın. Saat için +/-, ardından sıcaklık için Λ/V kullanın. Sonraki periyoda geçmek için PROG tuşuna basın.

Donma koruması nasıl etkinleştirilir?

Λ ve V tuşlarına aynı anda basın. Sıcaklığı 8 °C'ye ayarlamak için Λ/V kullanın (bir yıldız işareti görünür). Otomatik moda dönmek için iki tuşa tekrar basın.

Ekran beyaz kalırsa ne yapmalıyım?

Pilleri yeni alkalin pillerle değiştirin. Metal olmayan bir nesneyle RESET tuşuna basarak kısmi sıfırlama yapın. Gerekirse saati yeniden ayarlayın; programlar korunur.

Ekran görüntüsü 12 saat ve 24 saat arasında nasıl değiştirilir?

12 saat ve 24 saat modları arasında geçiş yapmak için Λ ve + tuşlarına aynı anda basın.

Sıcaklık birimi °C ve °F arasında nasıl değiştirilir?

°C ve °F arasında geçiş yapmak için Λ ve - tuşlarına aynı anda basın.

Pil yanıp sönmeye başladıktan sonra pilleri ne kadar sürede değiştirebilirim?

Pilleri değiştirmek için 15 gününüz vardır. Çıkardıktan sonra programlamayı korumak için bir dakika içinde yenilerini takın.

Tam sıfırlama nasıl yapılır?

PROG tuşuna basılı tutun ve RESET tuşuna basın. Bu, fabrika programlarını geri yükler ve ayarlarınızı siler; saat değişmez.

Programlamaya geçici olarak müdahale edebilir miyim?

Evet, geçici bir sıcaklık ayarlamak için Λ veya V tuşuna basın. Bir sonraki programlanmış periyodun başında otomatik olarak iptal edilir.

Hangi tip piller kullanılmalı?

Kaliteli alkalin piller (AA tipi) kullanın. Şarj edilebilir piller önerilmez.

KULLANIM KILAVUZU TP4000 Range DANFOSS

Danfoss Ürünlerini Kullandığınız İçin Teşekkür Ederiz

Zahvaljujemo na kupovini Danfoss proizvoda

Kullanıcı Talimatları

TP4000

Programlanabilir oda termostatınız

Indeks

1.0 Temel

1.1 Programlanabilir oda termostatınız 52
1.2 Ön Ayarlı Programlar....52

1.3 Başlamadan önce
1.4 Saati Ayarlama
1.5 Programınızı calıstırma

2.0 Gelişmiş

2.1 Önceden ayarlanmış programları değiştirmeden önce .... 53
2.2 Ön-ayarlı programları değiştirme 54

2.3 Programınızı çalıştırma
2.4 Kullanıcı Girişleri

2.5 Ya saati yada fi ili oda sıcaklığını göstermek üzere göstergenin değiştirilmesi.... 55

2.6 Mevcut programlanmış sıcaklığı geçici olarak değiştirmek için....55
2.7 Donma Koruması ve Termostat Konumu 55
2.8 Zaman göstergesini 12 saat ve 24 saat arasında değiştirmek için 55

2.9 Arasında değiştirmek için °C and °F...... 56

3.0 Pil Değiştirme......56
4.0 Birimi yeniden ayarlama....56

1.0 Temel

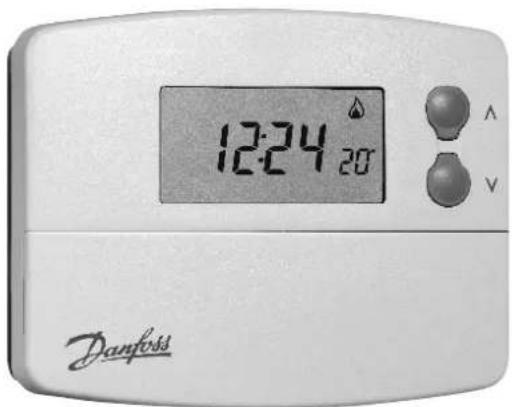

1.1 Programlanabilir oda termostatınız

TP4000, her gün ıslımanızın açılıp kapanacağı 6 adede kadar programa ve sıcaklığa imkan tanır.

Donma koruması, termostat konumu ve saat yada sıcaklık göstergesi gibi birkaç kullanıcı girişi özelliği taşır.

1.2 Ön Ayarlı Programlar

TP4000'iniz, genellikle çoğu kişiye uyan bir dizi işletim zamanıyla ve sıcaklığıyla beraber hazır programlanmış olarak gelir.

Olay	Saat	Sıcaklık	°C
1	06:30	20
2	08:30	15
3	11:30	20
4	13:30	15
5	16:30	21
6	22:30	15

Eğer bu ayarlardan herhangi birini değiştirmek isterseniz, sayfa 54'daki talimatları izleyerek bunu yapabilirsiniz.

İlk olarak, doğru saati ve tarihi ayarlamak için sayfa 53'deki aşamaları izleyiniz.

1.3 Başlamadan önce

Programlayıcının önündeki kapağı açınız ve metalik-olmayan bir nesneyle boşluğa gidinceye kadar RESET (yeniden ayarla) düğmesine basınız. Bu, fabrika programlarının ayarlanmış olmasını ve üründeki mikro-bilgisayarın doğru olarak çalışmasını temin edecektir.

Not: Saat, 24 saatlik konumda görüntülenir.

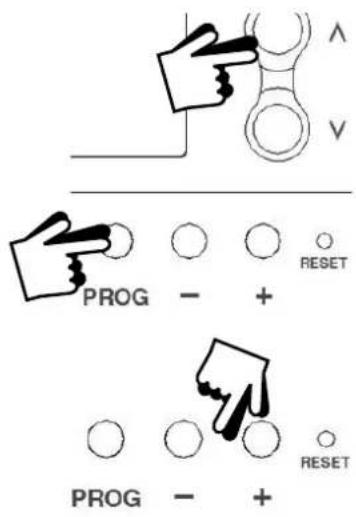

Ekrandaki zaman göstergesi yanıp sönünceye kadar Λ tuşuna basınız

Saati ayarlamak için + yada – tuşlarını kullanınız (10 dakikalık artışlarla değiştirmek için basınız ve öylece tutunuz).

SAATi girmek için PROG düğmesine basınız.

1.5 Programınızı çalıştırma

Eğer sayfa 52'daki önceden ayarlanmış programları kullanmaktan mutluysanız, başka herhangi bir şey yapmanıza gerek yoktur. Biriminiz artık RUN (çalışma) konumundadır.

2.0 Gelişmiş

2.1 Önceden ayarlanmış programları değiştirmeden önce

Lütfen Not Ediniz

Birim, dizin halinde programlanmalıdır. Olay saatleri, dizin dışında programlanamaz.

Eğer önceden ayarlanmış bir saati olduğu gibi bırakmak istiyorsanız, sonraki ayara geçmek için PROG tuşuna basınız.

Eğer programlama esnasında 2 dakika süreyle hiçbir düğmeye basılmazsa, birim otomatik olarak RUN (çalışma) konumuna geri dönecektir ve o dakikaya ayarlı program etkinleşecektir.

2.2 Ön-ayarlı programları değiştirme

a) 1inci ön-ayarlı saat ve sıcaklık göstergede görününceye kadar PROG'a basınız.

b) TIME (Saatı) ayarlamak için + yada düğmelerini kullanınız (10 dakikalık artışlar halinde değiştirmek için basınız ve basılı tutunuz).

c) TEMPERATURE (Sıcaklığı) ayarlamak için Λ yada V düğmelerine basınız.

d) Sonraki ön ayarlı saate & sıcaklığa geçmek için PROG'a basınız (Olay 2).

e) Programlama olayları 3, 4, 5 & 6 için aşamalar b, c & d'yi tekrar ediniz.

Not: Herhangi zamanda PROG'a basmak ve basılı tutmak, birimi RUN (çalıştırma) konumuna geri götürecektir.

2.3 Programınızı çalıştırma

PROG'a basınız – LCD göstergesindeki sütun, yanıp sönmeye başlayacaktır. Artık ısıtma, programlanmış saatlerle ve sıcaklıklarla kontrol edilecektir.

2.4 Kullanıcı Girişleri

Bazen, ısıtmanızı geçici olarak, yani nadir rastlanır biçimde soğuk havadan ötürü kullanma biçiminizi değiştirmeniz gerekebilir. TP4000'in termostat programlamasını etkilemeden seçilebilen birkaç girişi bulunmaktadır.

2.5 Ya saati yada fili oda sıcaklığını göstermek üzere göstergenin değiştirilmesi

- Ya saati yada fi ili oda sıcaklığını göstermek üzere göstergenin değiştirilmesi

2.6 Mevcut programlanmış sıcaklığı geçici olarak değiştirmek için

- Gerekli sıcaklık görüntüleninceye kadar Λ yada V tuşlarına basınız.

(Bu giriş, sonraki programlanmış olayın başlangıcında otomatik olarak iptal olacaktır).

2.7 Donma Koruması ve Termostat Konumu

Eğer istenirse, örneğin donma koruması için 5°C ile 30°C arasında sabit bir sıcaklık seçilebilir.

• Λ ve V'ye birlikte basınız.
- İstenen düşük sıcaklığı ayarlamak için Λ ve V düğmelerine basınız.
- 8°C'de donma koruması konumunu belirten bir kar tanesi sembolü görünür.

- Diğer tüm sıcaklıklarda, kar tanesi sembolü kapatılır.

2.8 Zaman göstergesini 12 saat ve 24 saat arasında değiştirmek için

Λ ve + tuşuna aynı anda basarak istenen değişikliği yapabilirsiniz.

2.9 Arasında değiştirmek için °C and °F

C ve F ararsında değişiklik yapmak için V ve - tuşuna beaber basarak istenen değişikliği yapabilirsiniz

3.0 Pil Değiştirme

Pillerbitmeyeyaklaştığında,LCDgöstergesinde bir pil sembolü yanıp sönecektir. Birim kapanmadan önce pili değiştirmek için 15 gününüz vardır.

Piller değiştirirken, eski pilleri çıkarınız ve bir dakika içerisinde yenileri takınız ve programlama kaybedilmeyecektir.

ÖNEMLİ: her zaman yüksek kaliteli alkalin piller kullanınız.

! NB. Eğer olağan işletim esnasında gösterge, boş görünürse, pillerin yenilenmesi, birimin yeniden ayarlanması ve saatin yeniden programlanması gerekecektir. Olay saatleri ve sıcaklıkları korunacaktır.

4.0 Birimi yeniden ayarlama

Kısmi yeniden ayarlama: Eğer herhangi nedenle gösterge donarsa (mikro-bilgisayarı yeniden başlatmak için kullanılan) RESET (yeniden ayarla) düğmesine basınız. Bu, herhangi programı, saati yada tarihi yeniden ayarlamaz. Bunun kurulum zamanında yapılması tavsiye edilir.

Kullanıcı tam yeniden ayarlaması: PROG düğmesine basılı tutarken RESET (yeniden ayarla) düğmesine basınız. Bu, olay saatlerini ve sıcaklıklarını fabrika ön ayarlarına yeniden getirir. Birim, yeniden programlanmalıdır. Doğru saat korunacaktır.

Belgenin Veriliş Tarihi ve 10.11.2008-62351

Sayısı: Belgenin Geçerlilik Tarihi: 10.11.2010

Bu belgenin kullanılmasında; 4077 sayılı Tüketicinin Korunması Hakkında Kanun ve bu Kanuna dayanılarak yürürlüğe konulan Garanti Belgesi Uygulama Esaslarına Dair Yönetmelik uyarınca, T.C. Sanayi ve Ticaret Bakanlığı Tüketicinin ve Rekabetin Korunması Genel Müdürlüğü tarafından izin verilmiştir.

İmalatçı ve İthalatçı Firmanın

	DANFOSS OTOMASYON VE KONTROL ÜRÜNLERİ TİC.LTD.ŞTİ. LTD. ŞTİ. ŞERİFALİ MAH.PAKDİL
Ünvanı:
Merkez Adresi:	SK.NO:5 B BLOK ÜMRANİYE İSTANBUL İSTANBUL
Telefonu:	-0212 356 61 10
Telefsaksi:	0212 356 62 10
Malın
Cinsi:	TERMOSTAT
Markası:	DANFOSS
Modeli:	-
Bandrol ve Seri No:	--
Teslim Tarihi ve Yeri:	-
Garanti Suresi:	2 Yıl
Azami Tamir Suresi:	7 İş Günü
Saticı Firmanın
Ünvanı:
Adresi:
Telefonu:
Telefaksi:
Fatura Tarihi ve No:	---

Sezer TURHAN

Bakan a.

GEN.MÜDÜR YARD.

Belgenin Doğruluğu www.sanayi.gov.tr Adresinden Kontrol Edilebilir.

MODELLER
Malın Cinsi :Marka :	TERMOSTATDANFOSS
Model Adı :	TP4000	Alt Model ProGRAMLANABİLİRAdı : ODA TERMOSTATI

Kullanıcı hatalarından kaynaklanan arızalar garanti kapsamı dışında kalmaktadır. Ürünün kullanım ömrü 10 yıldır.
