KULLANIM KILAVUZU RET2000 B DANFOSS

Teknik Özellikler RET2000MS RET2000M RET2000B Çalışma Gerilimi 230Vac ±15%, 50/60Hz

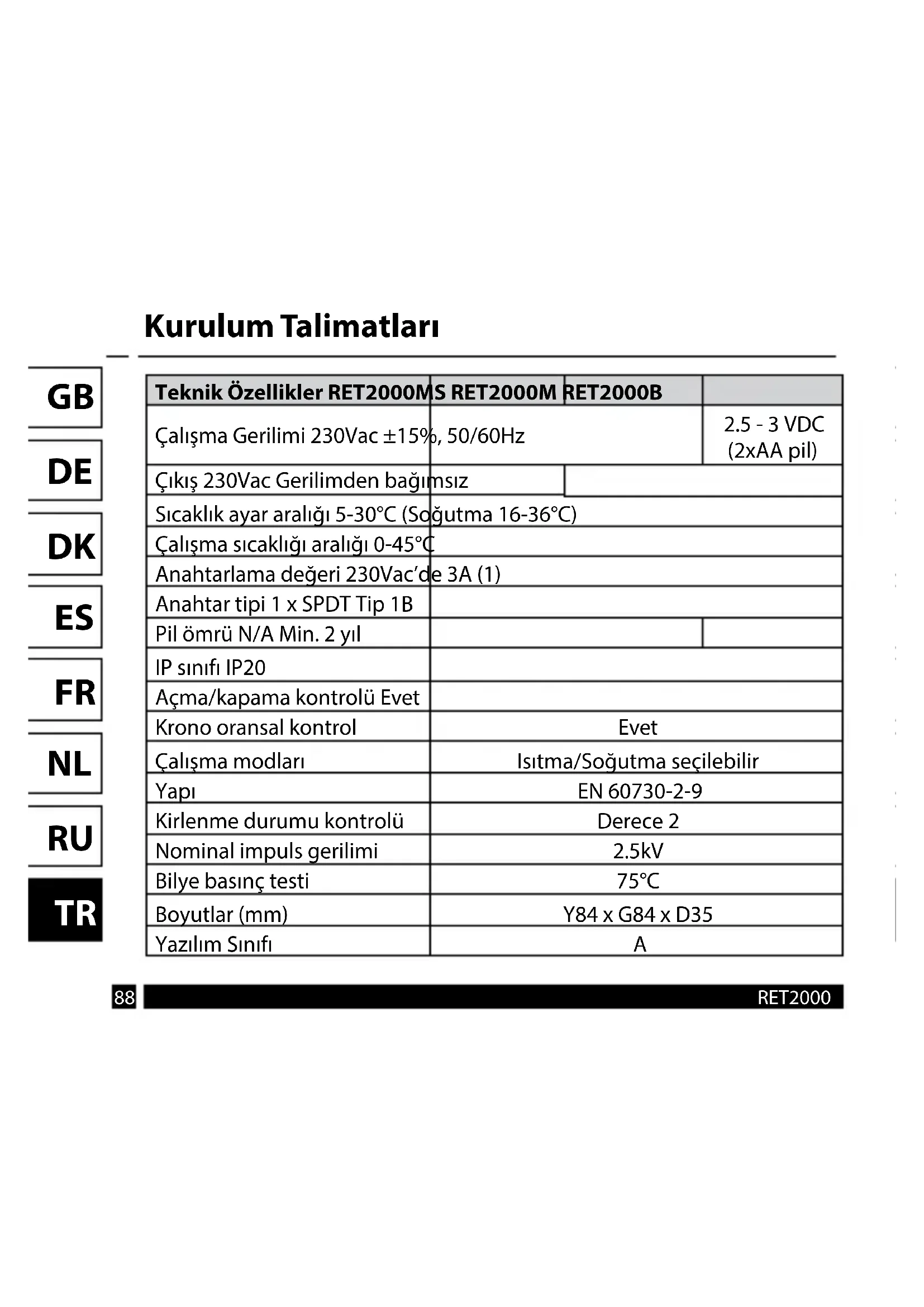

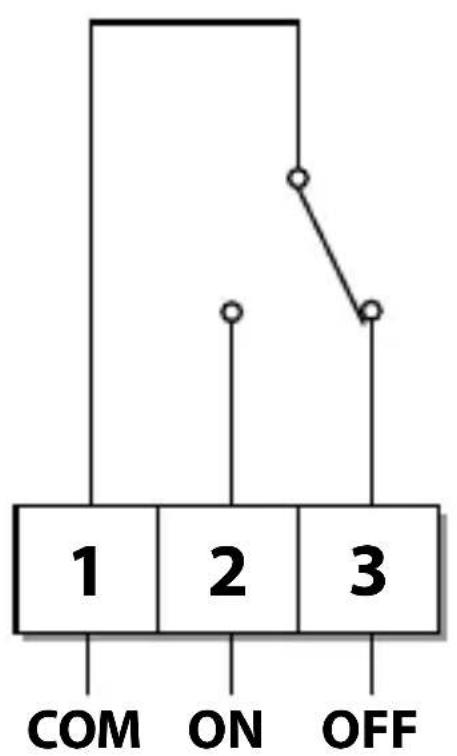

(2xAA pil) Çıkış 230Vac Gerilimden bağımsız Sıcaklık ayar aralığı 5-30°C (Soğutma 16-36°C) Çalışma sıcaklığı aralığı 0-45°C Anahtarlama değeri 230Vac’de 3A (1) Anahtar tipi 1 x SPDT Tip 1B Pil ömrü N/A Min. 2 yıl IP sınıfı IP20 Açma/kapama kontrolü Evet Krono oransal kontrol Evet Çalışma modları Isıtma/Soğutma seçilebilir Yapı EN 60730-2-9 Kirlenme durumu kontrolü Derece 2 Nominal impuls gerilimi 2.5kV Bilye basınç testi 75°C Boyutlar (mm) Y84 x G84 x D35 Yazılım Sınıfı A Kurulum TalimatlarıDanfoss Heating

Kurulum Talimatları ERP Sınıfı Bu belge kapsamında sunulan ürünler Enerjiyle İlgili Ürün (ErP) Yönergesi Sistem Paketi şi ve ErP sistem veri etiketi doğrultusunda sınıandırılmıştır ve bunları tamamlamaktadır. ErP Etiketleme yasal yükümlülüğü 26 Eylül 2015’ten itibaren geçerlidir. ERP Sınıfı Ürün Fonksiyonu ve ErP Açıklaması Ek verimli- lik kazancı IV Açma/kapama çıkışlı ısıtıcılarla kullanım için TPI Oda Termostatı Hem döngü oranını hem de ısıtıcının oda sıcaklığına oranla döngüdeki açma/ka- pama oranını kontrol eden elektronik oda termostatı. TPI kontrol stratejisi ortalama su sıcaklığını azaltır, oda sıcaklığı kontrolünün hassasiyetini ve sistem verimliliğini artırır

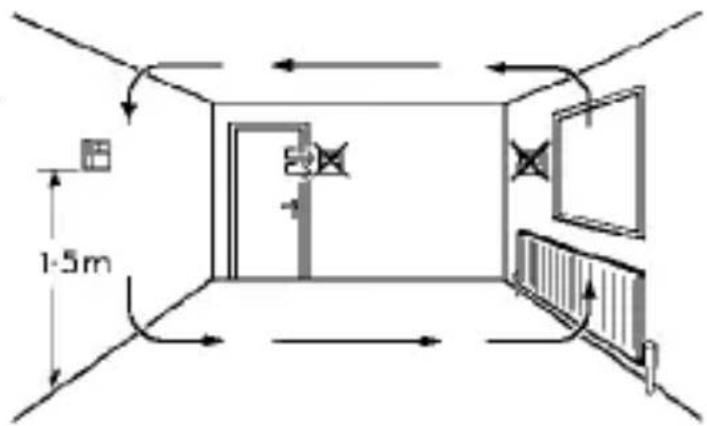

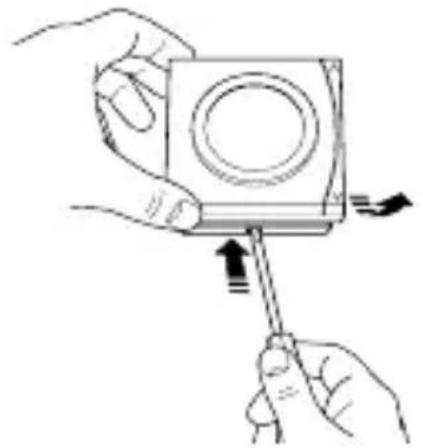

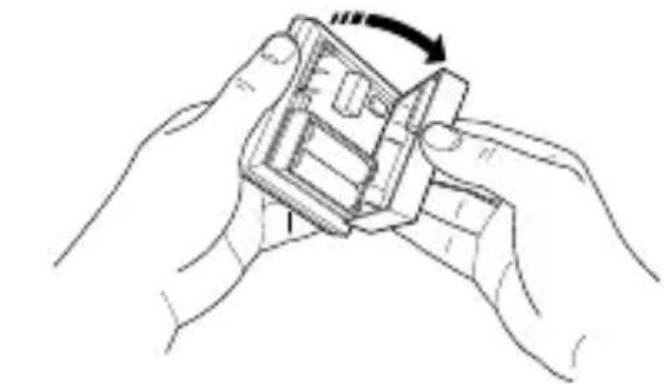

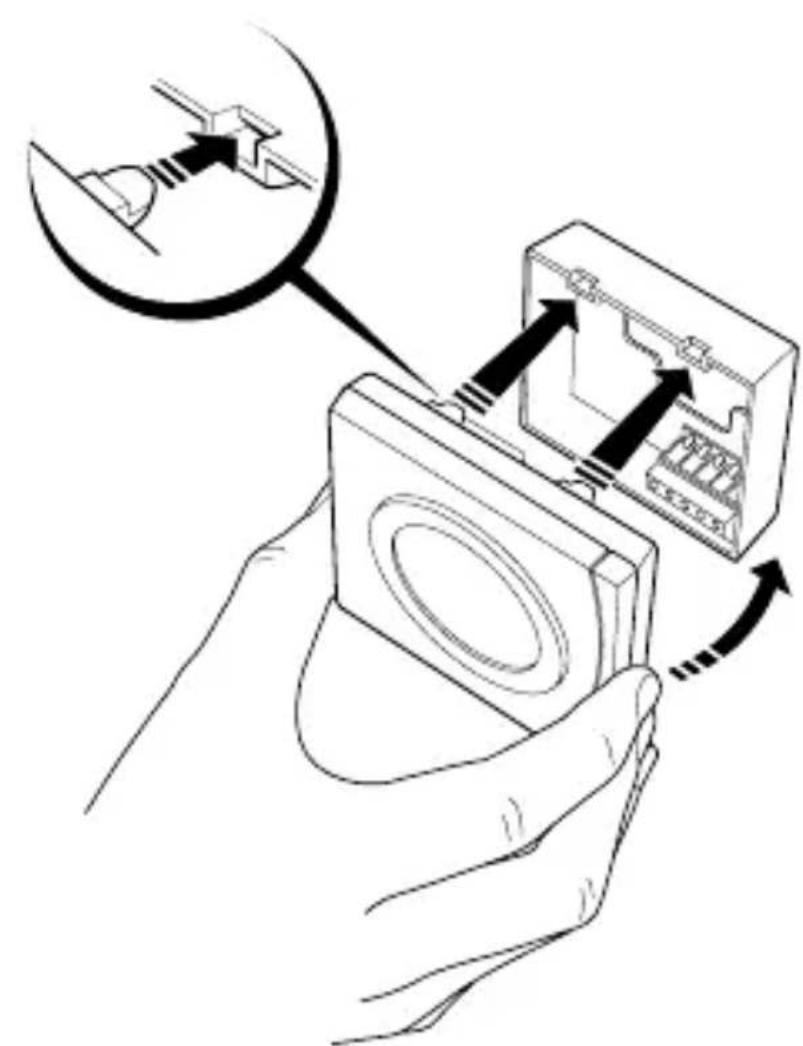

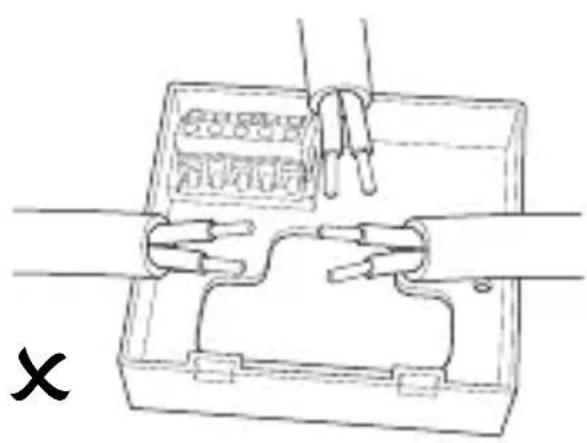

Montaj Yerden yaklaşık 1.5m yüksekliğe, havalandırmalar ya da radyatör gibi ısı kaynaklarından, açık ateşlerden ya da doğrudan güneş ışıklarından uzağa yerleştirin. Lütfen Dikkat: Bu ürün yalnızca yetkili bir elektrikçi ya da yetkin bir ısıtma kurulumcusu tarafından kurulmalı ve IEEE elektrik tesisatı düzenlemelerinin geçerli sürümüne uygun olmalıdır.Danfoss Heating

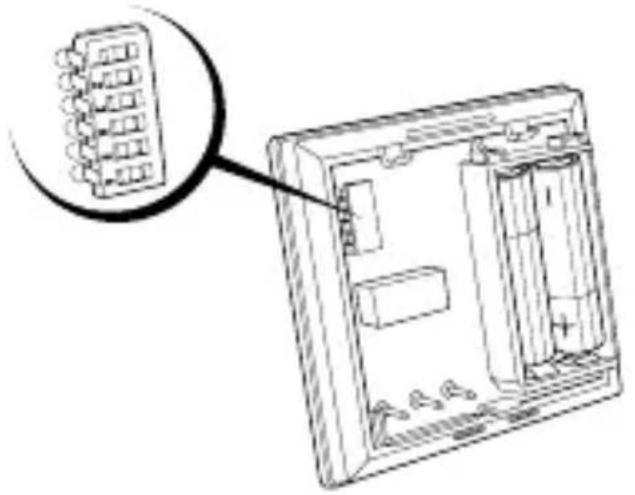

DIL anahtar ayarları DIL anahtarlarını gerekli ayarlara getirin. AÇMA/KAPAMA - ayarlanan sıcaklığın altında çıkış AÇILIR ve üstünde KAPANIR. (Soğutma modunda tersi geçerlidir) KRONO - enerji tasarrufu özelliği kazanı düzenli aralıklarla ateşleyerek ayarlanan sıcaklığı korur ve kullanıcı için sabit bir ortam elde eder. o radyatör sistemleri için 6 ya da 12 Döngü kullanın o döşemeden ısıtma için 3 Döngü kullanınDanfoss Heating

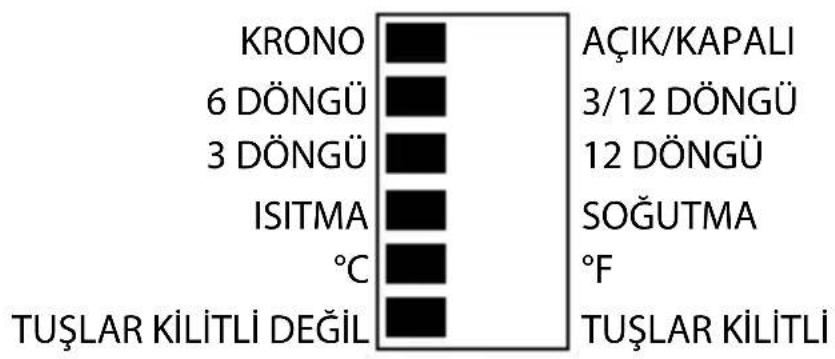

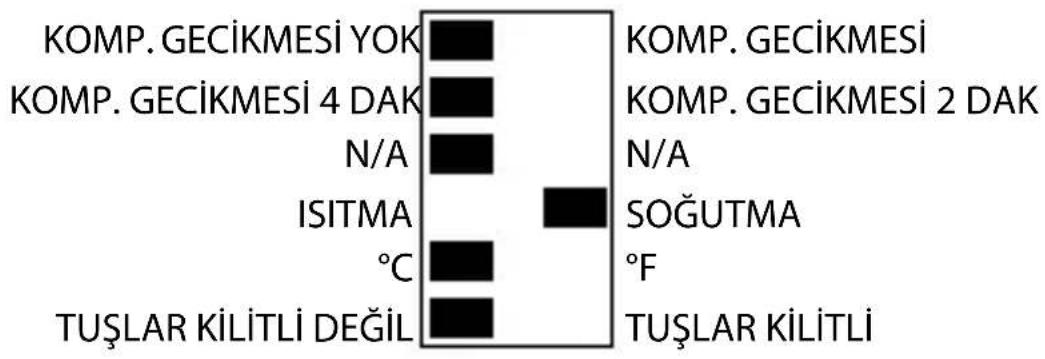

DIL Anahtar Ayarları Isıtma seçimi Soğutma bölümü KRONO 6 DÖNGÜ 3 DÖNGÜ ISITMA

TUŞLAR KİLİTLİ DEĞİL

TUŞLAR KİLİTLİ DEĞİL

TUŞLAR KİLİTLİRET2000

Sıcaklık kilidini ve sınır ayarlarını belirlemek için RET2000’in bir Gelişmiş Programlama Modu vardır.

• Bekleme moduna girene kadar Isıtma modunda V düğmesine ya da soğutma modunda Λ düğmesine basın.

• Λ düğmesi ya da V düğmesi daha sonra bırakılmalı ve ardından Gelişmiş Programlama Moduna girmek için 5 saniye daha basılı tutulmalıdır.

• Cihazın Gelişmiş Programlama Modunda olduğunu göstermek için Bekleme Göstergesi yanıp söner ve ekranda, o ayar için geçerli değer ile dönüşümlü olarak ayar numarası görünür.

• Ayarı değiştirmek için Λ ya da V düğmesine basın. Kilitleme ve SınırlamaRET2000

• Her iki düğmeye aynı anda basılıp bırakıldığında S1 ve S3 adımları arasında ilerler ve değiştirilmişse geçerli ayarlanan değeri kaydeder.

• Gelişmiş Programlama Modundan çıkmak ve Bekleme Moduna geri dönmek için düğmelere 5 saniye daha basılı tutun.

• Gelişmiş Programlama Modundayken 2 dakikadan uzun süre hiçbir düğmeye basılmazsa cihaz otomatik olarak Bekleme moduna geri döner ve geçerli ayar üzerindeki değer kaydedilmez. S1 – Alt Sıcaklık Sınırı Bu ayar, olduğunda Alt Sıcaklık Sınırının ayarlanmasını sağlar. Alt Sınır, Isıtma modunda 5°C (41°F) ile 30°C (86°F) ve Soğutma modunda 16°C (61°F) ve 36°C (97°F) arasında ayarlanabilir. Varsayılan değerler – Isıtma modu için 5°C/41°F ve Soğutma modu için 16°C/61°F’dir.Danfoss Heating

S2 – Üst Sıcaklık Sınırı Bu ayar, olduğunda Üst Sıcaklık Sınırının ayarlanmasını sağlar. Üst Sınır, Isıtma modunda 5°C (41°F) ile 30°C (86°F) ve Soğutma modunda 16°C (61°F) ve 36°C (97°F) arasında ayarlanabilir. Ancak bu değer S1’de ayarlanan Alt Sıcaklık Sınırı ile sınırlandırılacaktır. Bu nedenle Üst Sıcaklık Sınırı, Alt Sıcaklık Sınırından daha az olamaz. Varsayılan değerler - Isıtma modu için 30°C/86°F ve Soğutma modu için 36°C/97°F’dir. S3 – Ayar Noktası Açılma Sıcaklığı Bu ayar, DIL anahtarında Düğme Kilidi etkin olduğunda açılıştaki ilk ayar noktasını tanımlar. Bu, S1 ve S2’de ayarlanan Alt ve Üst Sıcaklık Sınırları arasında ayarlanabilir. Varsayılan değerler – Isıtma modu için 21°C/70°F ve Soğutma modu için 24°C/75°F’dir.Part No 44035v03 07/15 Danfoss Ltd Ampthill Road Bedford MK42 9ER Tel: 01234 364621 Fax: 01234 219705 Email: ukheating@danfoss.com Website: www.heating.danfoss.co.uk VIRKP202
