Tipo de producto	Termostato ambiente
Marca	Danfoss
Modelo	RET2000 B
Dimensiones (Al x An x Pr)	84 x 84 x 35 mm
Alimentación	230 Vca ±15 %, 50/60 Hz o 2,5–3 Vcc (2 pilas AA)
Rango de ajuste de temperatura (calefacción)	5–30 °C
Rango de ajuste de temperatura (refrigeración)	16–36 °C
Rango de temperatura de funcionamiento	0–45 °C
Carga de contacto máxima	3 A (1) a 230 Vca
Tipo de conmutador	1 x SPDT, Tipo 1B
Regulación	Todo o nada y Cronoproporcional (TPI)
Modos de funcionamiento	Calefacción y refrigeración seleccionables
Índice de protección	IP20
Grado de contaminación	Grado 2
Tensión de impulsos nominal	2,5 kV
Clase de software	A
Clase ERP	IV
Duración de las pilas	2 años mínimo
Instalación	A aproximadamente 1,5 m del suelo, alejado de corrientes de aire y fuentes de calor
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar disolventes ni productos abrasivos.
Seguridad	Instalación reservada a un electricista calificado o técnico de calefacción competente. Conforme a la normativa IEEE.
Piezas de repuesto y reparabilidad	Pilas recargables (AA). Ajustes de microcontactos accesibles. No se suministran piezas de repuesto adicionales.

Preguntas frecuentes - RET2000 B DANFOSS

¿Cómo instalar el termostato RET2000 B?

Instale el termostato a aproximadamente 1,5 m del suelo, alejado de corrientes de aire (ventanas, puertas) y fuentes de calor (radiadores, chimeneas, luz solar directa). El montaje debe ser realizado por un electricista calificado o un técnico de calefacción competente, de acuerdo con la normativa IEEE vigente.

¿Cuáles son los modos de funcionamiento disponibles?

El termostato RET2000 B ofrece dos modos: calefacción y refrigeración. Puede seleccionar el modo deseado a través de los microcontactos internos.

¿Cómo ajustar los microcontactos?

Ajuste los microcontactos en las configuraciones necesarias: on/off (encendido/apagado según un diferencial fijo) o chrono (función de ahorro de energía con ciclos regulares). Utilice 6 o 12 ciclos para radiadores, 3 ciclos para suelo radiante.

¿Cómo bloquear o limitar la temperatura?

Presione el botón V (calefacción) o Λ (refrigeración) hasta el modo de espera, luego mantenga presionada la tecla durante 5 segundos para acceder a los ajustes avanzados (S1 a S3). S1 ajusta el límite inferior, S2 el límite superior y S3 la temperatura de consigna al encender.

¿Cuál es la duración de las pilas?

El termostato puede funcionar con pilas (2 pilas AA) con una duración de al menos 2 años. También puede ser alimentado en 230 Vca.

¿Qué hacer si la pantalla no muestra nada?

Verifique la alimentación: si usa pilas, reemplácelas. Si el dispositivo está conectado a la red, verifique el disyuntor. Si el problema persiste, contacte a un profesional.

¿Puedo usar el termostato para refrigeración?

Sí, el RET2000 B admite el modo de refrigeración. El rango de ajuste es de 16 a 36 °C. Debe seleccionar el modo de refrigeración a través de los microcontactos.

¿Cómo limpiar el termostato?

Limpie el dispositivo con un paño suave y seco. Nunca use disolventes, productos abrasivos o agua, ya que podrían dañar la electrónica.

¿Cuáles son los símbolos en la pantalla?

En modo de ajuste avanzado, el indicador de bloqueo parpadea. La pantalla muestra el número de ajuste alternando con el valor actual. En funcionamiento normal, muestra la temperatura ambiente o la consigna.

¿Puedo reemplazar las pilas sin perder los ajustes?

Sí, los ajustes se conservan en la memoria incluso al cambiar las pilas. Sin embargo, se recomienda reemplazar las pilas rápidamente para evitar cualquier pérdida de datos.

MANUAL DE USUARIO RET2000 B DANFOSS

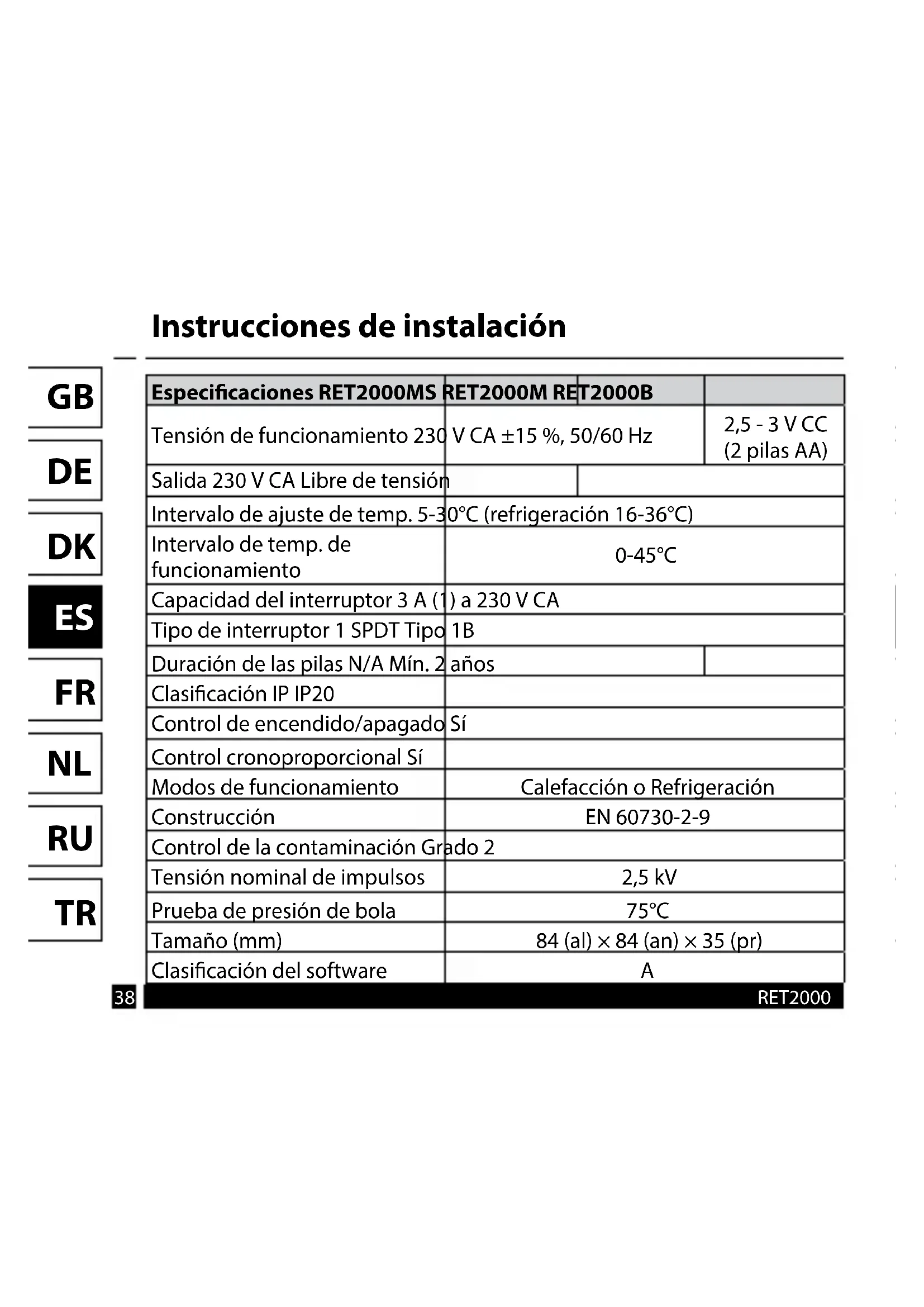

Instrucciones de instalación

Especillas Ret2000MS	RET2000M RET2000B
Tensión de funciona 230	V CA ±15 %, 50/60 Hz		2,5 - 3 V CC (2 pilas AA)
Salida 230 V CA Libre de tension
Intervalo de ajuste de temp. 5-30°C (refrigeración 16-36°C)
Intervalo de temp. de funciona 0-45°C
Capacidad del interruptor 3 A (1) a 230 V CA
Tipo de interruptor 1 SPDT Tipo 1B
Duración de las pilas N/A Mín. 2	años
Clasificación IP IP20
Control de encendido/apagado	Sí
Control cronoproporcional Sí
Modos de funciona	Calefacción o Refrigeración
Construccion	EN 60730-2-9
Control de la contaminación Grado 2	2,5 kV
Tensión nominal de impulsos
Prueba de presión de bola	75°C
Tamaño (mm)	84 (al) × 84 (an) × 35 (pr)
Clasificación del software	A

RET2000

Instrucciones de instalación

Clase de PRE
Los produits representados en este documento estáns clasificados según la Directiva de produits relacionados con la energia (PRE) y son aptos para la Cumplimentación de la ficha de paquete del systema y la etiqueta de datos delsystema PRE. La obligación de etiquetuado PRE será vigente a partir del 26 de septiembre de 2015.
Clase de PRE	Descripción del PRE y la función del producto	Aumento de la eficiencia adicional
IV	Termostato de ambientep TPI, para uso con calentadores de encendido y apagado según demanda Un termostato de ambiente electrónico que controla la velocidad de ciclo del termostato y la relaciún de encendido/ apagado durante el ciclo del propor- cional del calentador con afecto a la temperatura ambiente. La estrategia de control TPI reduce la temperaturamedia del agua, mejora la precision del control de la temperatura ambiente y aumento la eficiencia del systema	2%

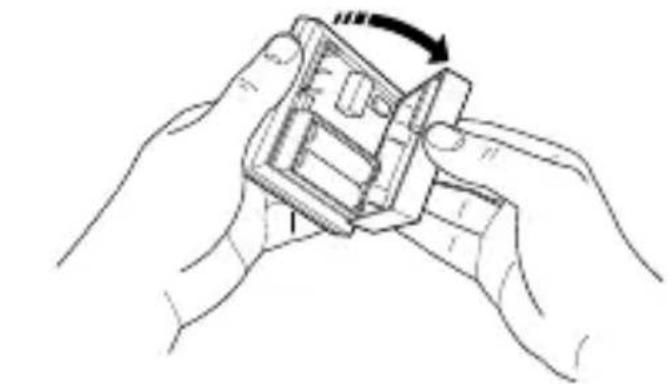

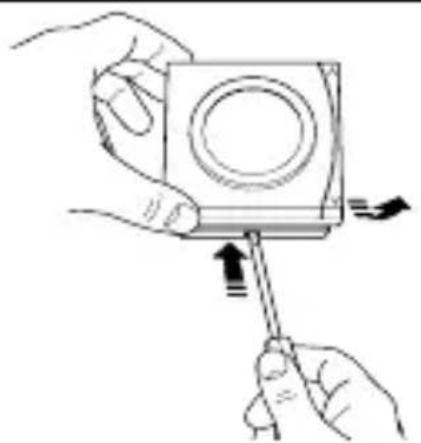

Montaje

GB

DE

DK

ES

FR

NL

RU

TR

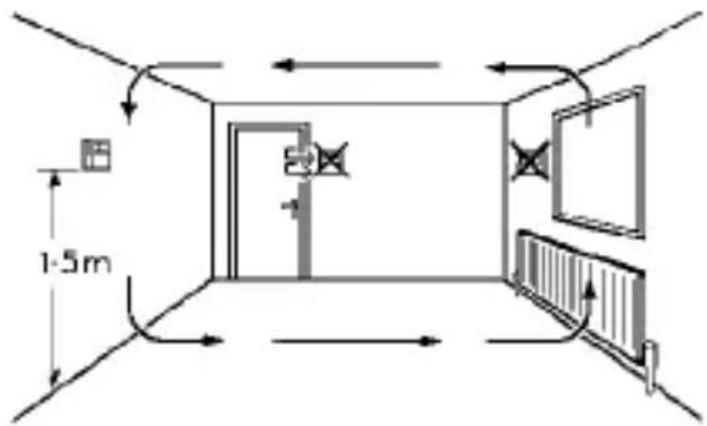

Instalar a una alta
aproximada de 1,5 m del
suelo, alejado de corrientes
de aire o fuentes de
calor como radiadores,
chimeneas o la luz directa
del sol.

Nota:

la instalación de este producto solo puede serheetsada a cabo por electricistas cualeslos o instaladores de calefaction formados, de conformidad con la norma IEEE de cableado vigente.

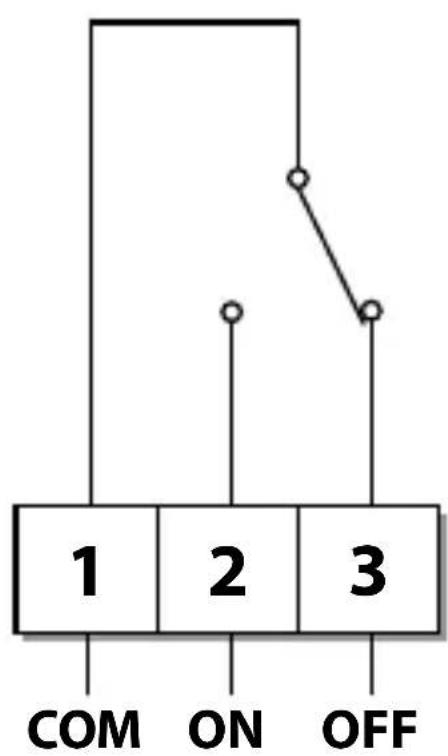

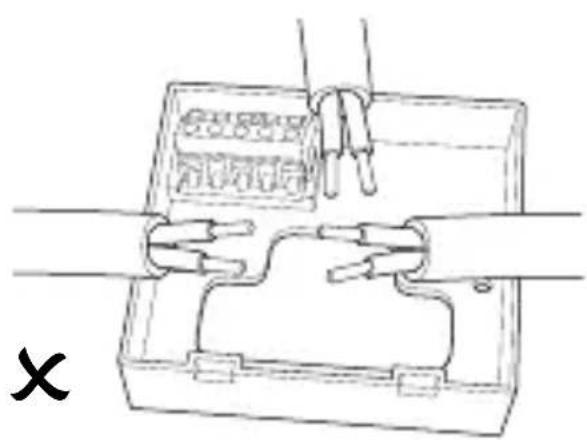

Cableado

RET2000B

GB

DE

DK

ES

FR

NL

RU

TR

Cableado

RET2000M

Cableado

RET2000MS

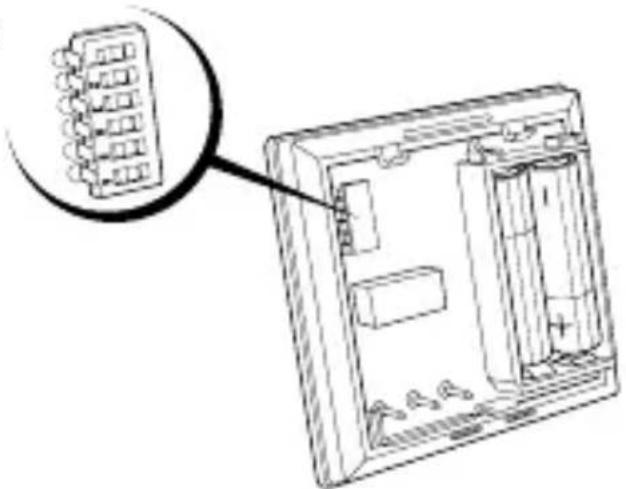

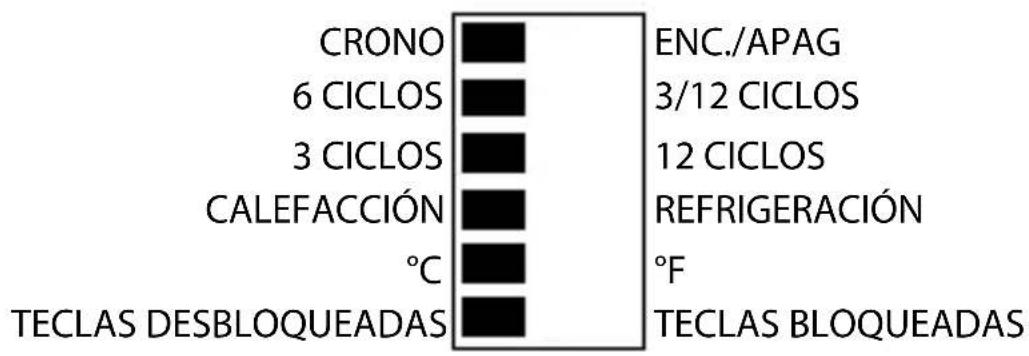

Configuración del interruptor DIL

GB

DE

DK

ES

FR

NL

RU

TR

Coloque los interruptores DIL segun la configuracion deseada.

ENCENDIDO/APAGADO: el sistemas se enciende cuando está por debajo de la temperatura ajustada y se apaga cuando está por encima de la misma (al contrario en modo de refrigeración).

CRONO: funciona de ahora energetico que enciende la caldera a intervalos regulares para Maintener la energia ajustada y como proportionsar una energia ambiente constante al usuario.

• utilise 6 o 12 ciclos para sistemas de radiador
• utilise 3 ciclos para suelo radiante

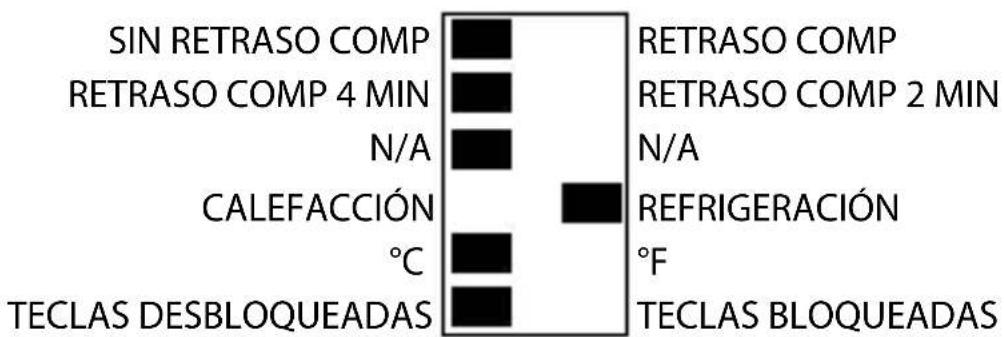

Configuración del interruptor DIL

Selección de calefaction

Selección de refrigeración

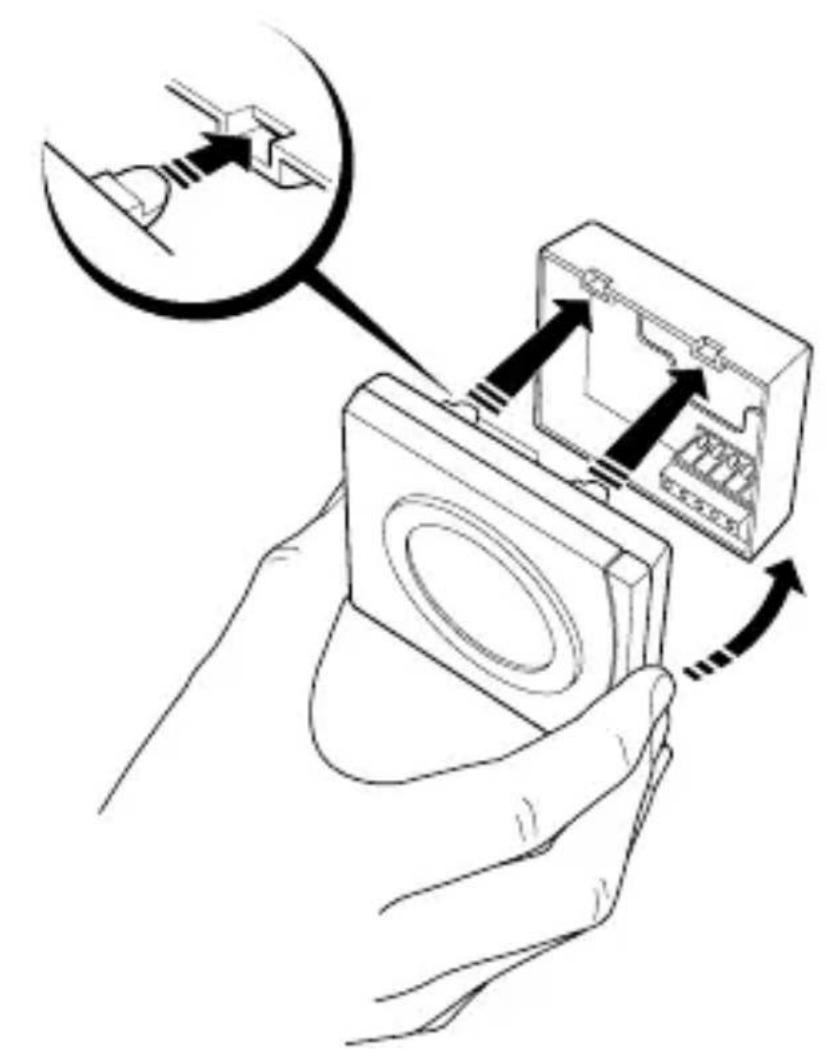

Montaje

Bloqueo y limitador

El RET2000 cuenta con un modo de programacion avanzada que permitte configurar los ajustes de bloqueo y limitador de la temperatura.

• Presione el botón V si está en modo de calefacción o el botón A si está en modo de refrigeración, hasta临港 al modo enreshera.
• A continuación, suele el botón ∧ o V y manténgalo presionado durante más de 5seguidos para entrada en el modo de programación avanzada.
• Para indicar que launidad está en modo de programación avanzada, elindicador de «en espera» parpadea y la pantalla muestra el numero de ajuste, que se alterna con el valor actuarr para这么做 ajuste.

• Para cambiar el ajuste, presione el botón ∧ o V.

• Si pulsa y suelta simultáneamente los dos botones, se saltará los pasos S1 a S3 y guardará el valor ajustado actual en caso de haberlo modificado.

• Para salir del modo del programañación avanzada y volver al modo en esper, mantenga pulsados los dos botones durante más de 5seguidos.
• Si no pulsa ningún botón durante más de 2 horas cuando está en modo de programación avanzada, launidad volverá automatistically al modo en esperá, y el valor del ajuste actual no se guardará.

S1: límite inferior de temperatura

Este ajuste permite configurar un límite inferior de temperatura. El límite inferior puede configurarse entre 5 °C (41 °F) y 30 °C (86 °F) en modo de calefacción, o entre 16 °C (61 °F) y 36 °C (97 °F) en modo de refrigeración.

Valor predeterminado: 5 °C/41 °F en modo de calefacción o 16 °C/61 °F en modo de refrigeración.

S2: límite superior de temperatura

Este ajuste le permitte configurar un límite superior de temperatura. El límite superior pueda configurarse entre 5 °C (41 °F) y 30 °C (86°F) en modo de calefacción, o entre 16 °C (61 °F) y 36 °C (97 °F) en modo de refrigeración. No obstarve, este dependerá del límite inferior de temperatura configurado en S1: el límite superior de temperatura no pueda ser inferior al límite inferior de temperatura.

Valor predefinido: 30 °C/86 °F en modo de calefacción o 36 °C/97 °F en modo de refrigeración.

S3: Ajuste de temperatura de encendido

Este ajuste define el ajuste de encendido cuando el botón de bloqueo está activado en el interruptor DIL.Puede configurarse entre los values de límite superior e inferior de temperatura ajustados en S1 y S2.

Valor predefinido: 21 °C/70 °F en modo de calefacción o 24 °C/75 °F en modo de refrigeración.
