RET2000 B - Termostat DANFOSS - Gratis brugsanvisning og manual

Produkttype	Rummestat
Mærke	Danfoss
Model	RET2000 B
Mål (H x B x D)	84 x 84 x 35 mm
Strømforsyning	230 VAC ±15%, 50/60 Hz eller 2,5–3 VDC (2 AA-batterier)
Temperaturindstillingsområde (opvarmning)	5–30 °C
Temperaturindstillingsområde (køling)	16–36 °C
Driftstemperaturområde	0–45 °C
Maksimal kontaktdrift	3 A (1) ved 230 VAC
Kontakttype	1 x SPDT, Type 1B
Regulering	Tænd/sluk og kronoproportional (TPI)
Driftstilstande	Valgbare opvarmning og køling
Beskyttelsesgrad	IP20
Forureningsgrad	Grad 2
Nominel impulsstødspænding	2,5 kV
Softwareklasse	A
ERP-klasse	IV
Batterilevetid	Mindst 2 år
Installation	Cirka 1,5 m over gulvet, væk fra træk og varmekilder
Vedligeholdelse og rengøring	Rengør med en blød, tør klud. Brug ikke opløsningsmidler eller slibende midler.
Sikkerhed	Installation udført af en kvalificeret elektriker eller kompetent varmetekniker. Overholder IEEE-forskrifter.
Reservedele og reparerbarhed	Genopladelige batterier (AA). Mikrokontaktindstillinger tilgængelige. Ingen yderligere reservedele medfølger.

Ofte stillede spørgsmål - RET2000 B DANFOSS

Hvordan installerer jeg termostaten RET2000 B?

Installer termostaten cirka 1,5 m over gulvet, væk fra træk (vinduer, døre) og varmekilder (radiatorer, pejse, direkte sollys). Montering skal udføres af en kvalificeret elektriker eller kompetent varmetekniker i overensstemmelse med gældende IEEE-forskrifter.

Hvilke driftstilstande er tilgængelige?

Termostaten RET2000 B tilbyder to tilstande: opvarmning og køling. Du kan vælge den ønskede tilstand via de interne mikrokontakter.

Hvordan justeres mikrokontakterne?

Juster mikrokontakterne til de nødvendige indstillinger: on/off (tænd/sluk efter en fast differens) eller chrono (energisparefunktion med regelmæssige cyklusser). Brug 6 eller 12 cyklusser til radiatorer, 3 cyklusser til gulvvarme.

Hvordan låser eller begrænser jeg temperaturen?

Tryk på knappen V (opvarmning) eller Λ (køling) indtil standby-tilstand, hold derefter knappen nede i 5 sekunder for at få adgang til avancerede indstillinger (S1 til S3). S1 indstiller nedre grænse, S2 øvre grænse, og S3 indstiller måltemperaturen ved tænding.

Hvad er batterilevetiden?

Termostaten kan køre på batterier (2 AA-batterier) med en levetid på mindst 2 år. Den kan også tilsluttes 230 VAC.

Hvad gør jeg, hvis skærmen ikke viser noget?

Kontroller strømforsyningen: Hvis du bruger batterier, skal du udskifte dem. Hvis enheden er tilsluttet netspænding, skal du kontrollere afbryderen. Hvis problemet fortsætter, skal du kontakte en professionel.

Kan jeg bruge termostaten til køling?

Ja, RET2000 B understøtter kølingstilstand. Indstillingsområdet er 16 til 36 °C. Du skal vælge kølingstilstand via mikrokontakterne.

Hvordan rengør jeg termostaten?

Rengør enheden med en blød, tør klud. Brug aldrig opløsningsmidler, slibende midler eller vand, da de kan beskadige elektronikken.

Hvad er symbolerne på skærmen?

I avanceret indstillingstilstand blinker låseindikatoren. Skærmen viser indstillingsnummeret skiftevis med den aktuelle værdi. I normal drift viser den stuetemperaturen eller måltemperaturen.

Kan jeg udskifte batterierne uden at miste indstillingerne?

Ja, indstillingerne gemmes i hukommelsen, selv når batterierne skiftes. Det anbefales dog at skifte batterierne hurtigt for at undgå datatab.

BRUGSANVISNING RET2000 B DANFOSS

Instruktioner til installation

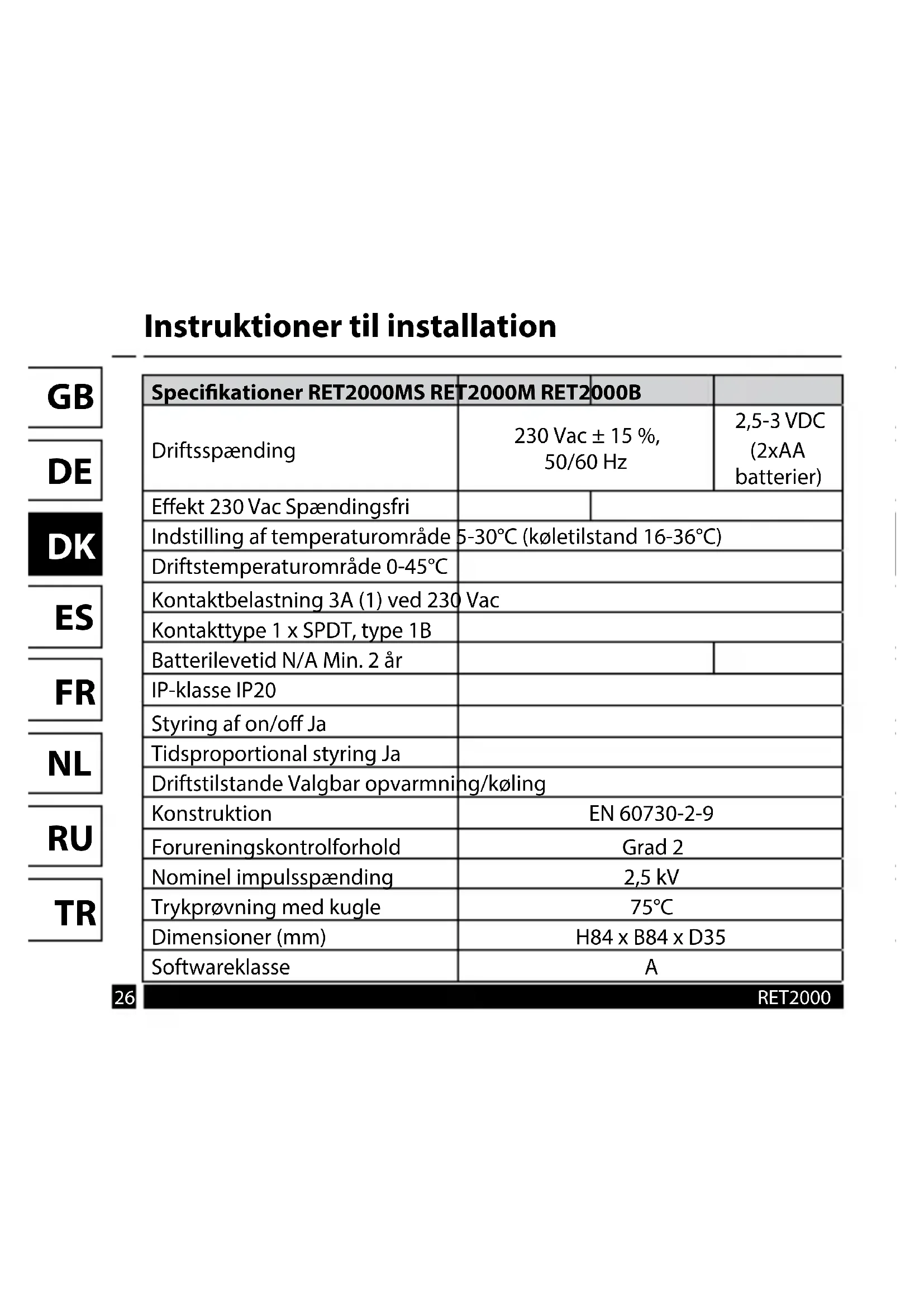

Specifikationer RET2000MS RET2000M RET2000B
Driftsspænding	230 Vac ± 15%, 50/60 Hz		2,5-3 VDC (2xAA batterier)
Effekt 230 Vac Spændingsfri
Indstilling af temperaturområde	5-30°C (køletilstand 16-36°C)
Driftstemperaturområde 0-45°C
Kontaktbelastning 3A (1) ved 230 Vac
Kontakttype 1 x SPDT, type 1B
Batterilevetid N/A Min. 2 År
IP-klasse IP20
Styring af on/off Ja
Tidsproportional styring Ja
Driftstilstande Valgbar opvarmning/køling
Konstruktion	EN 60730-2-9
Forureningskontrolforhold	Grad 2
Nominel impulsspænding	2,5 kV
Trykprøvning med kugle	75°C
Dimensioner (mm)	H84 x B84 x D35
Softwareklasse	A

RET2000

Instruktioner til installation

ERP-klasse
De produit, der er angivet i dette Dokument, er klassificeret i henhold til, og tillader gennemførelse af, ErP-directivets systempakkekort og ErP-systemdatamærkatet (ErP, energirelaterede produit). ErP-mærkningsp-ligten er gældende fra og med den 26. september 2015.
ERP-klasse Produkt	Produktfunktion og ErP-beskrivelse	Yderligere effektivités-forøgelse
IV	TPI-rumtermostat, til anvendelse sam-men med til/fra-effektvarmereEn elektronisk rumtermostat, der styrer på de termostatcyklusfrekvens og varmerens til/fra-frekvens under cyklus proportionelt med rumtemperaturen.TPI-styringsstrategien reducerer den gennemsnitlige vandtemperatur, giver en mere nøjagtighed styring af rum-temperaturen og forbedrer systemets effektivitet.	2%

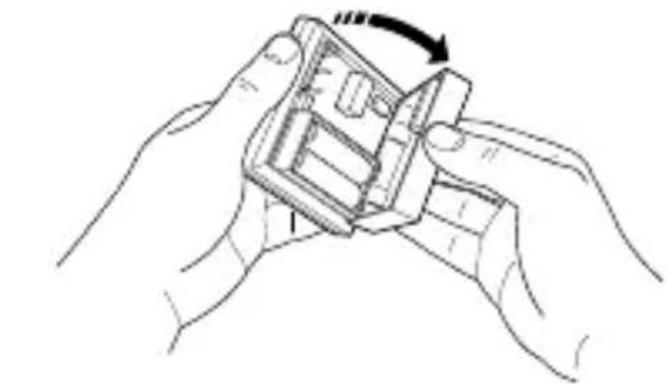

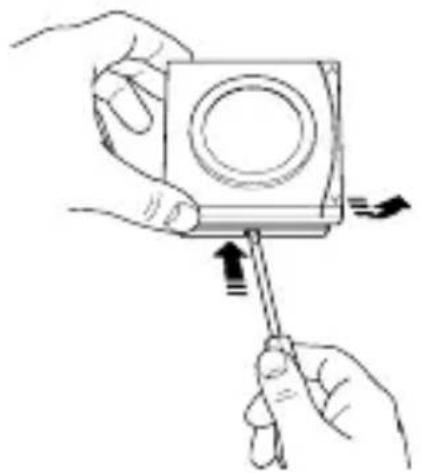

Montering

GB

DE

DK

ES

FR

NL

RU

TR

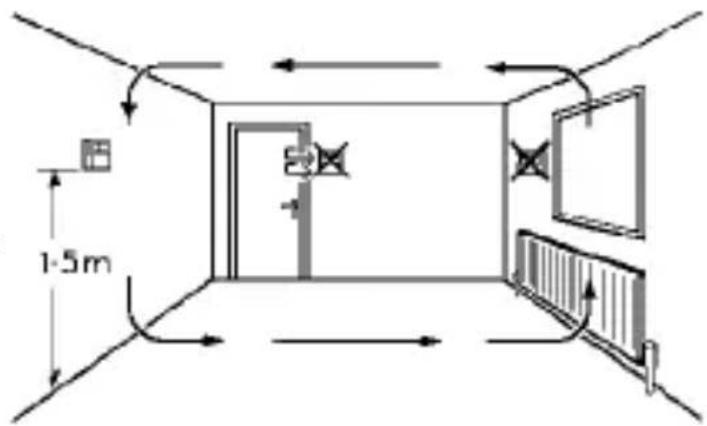

Fastgøres i en højde af ca. 1,5 m fra gulvet, hvor den ikke udsættes for træk og er på afstand af varmekildersom f.eks. radiatorer, aben ild eller direkte sollys.

Bemerk:

Dette produit på kun installereres af en autoriseret elektriker aller en faglært varmeinstallator og skal overholde den aktuelle udgave af IEEE's regler og bestemmelser vedrørende ledningsføring.

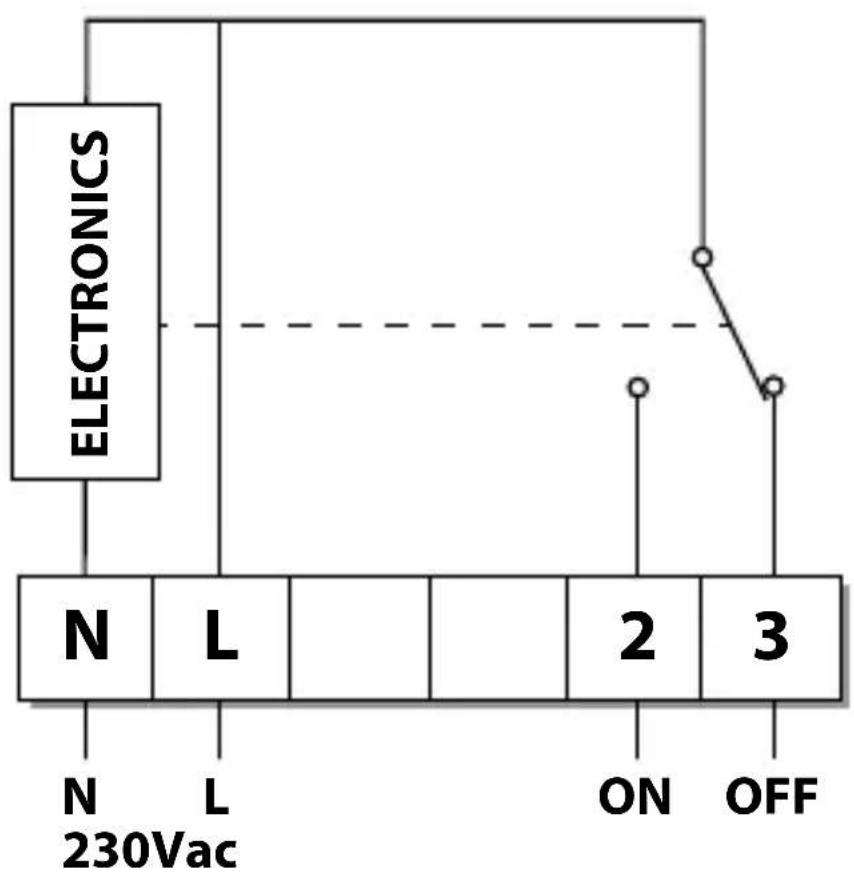

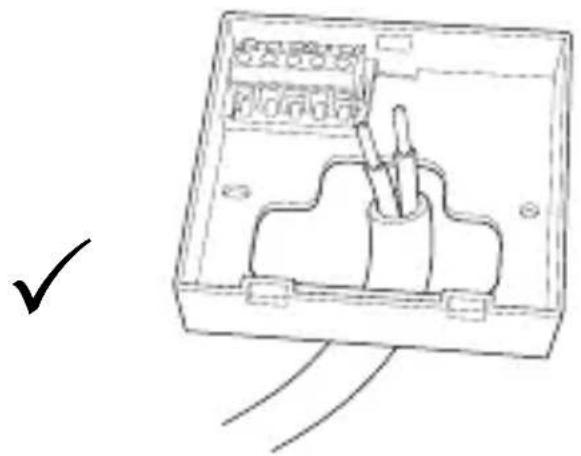

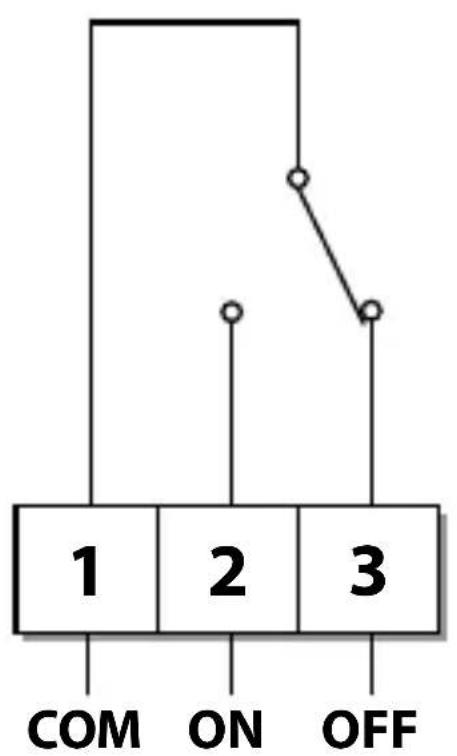

Ledningsføring

RET2000B

GB

DE

DK

ES

FR

NL

RU

TR

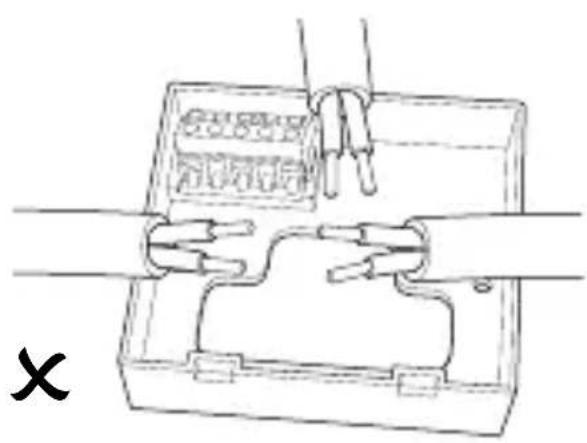

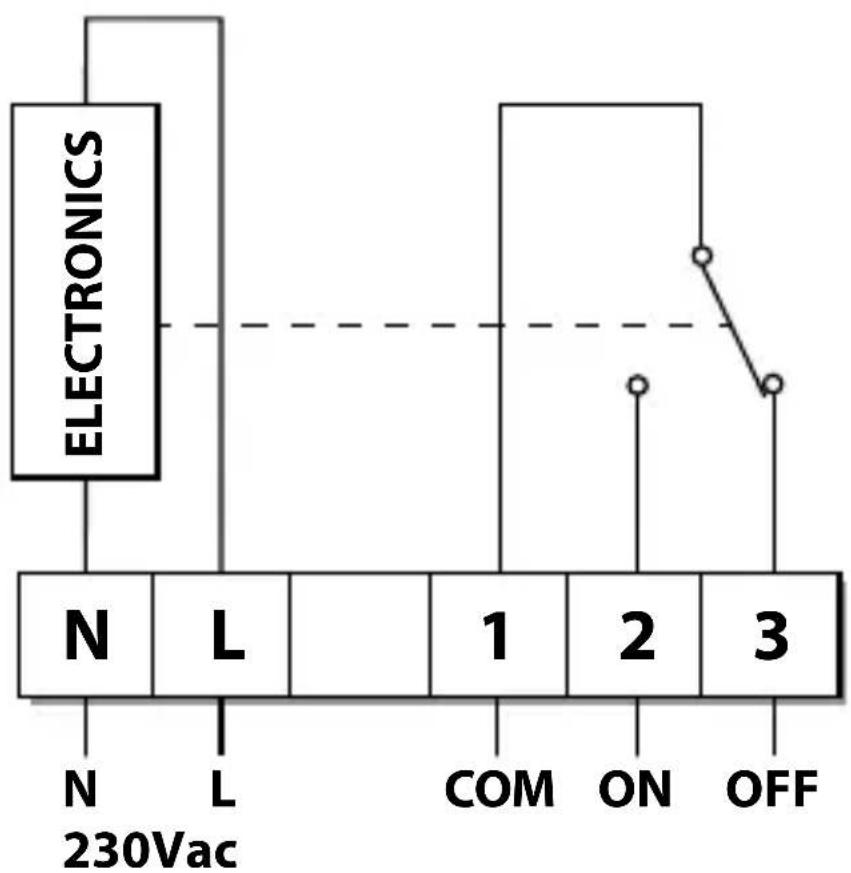

Ledningsføring

RET2000M

Ledningsføring

RET2000MS

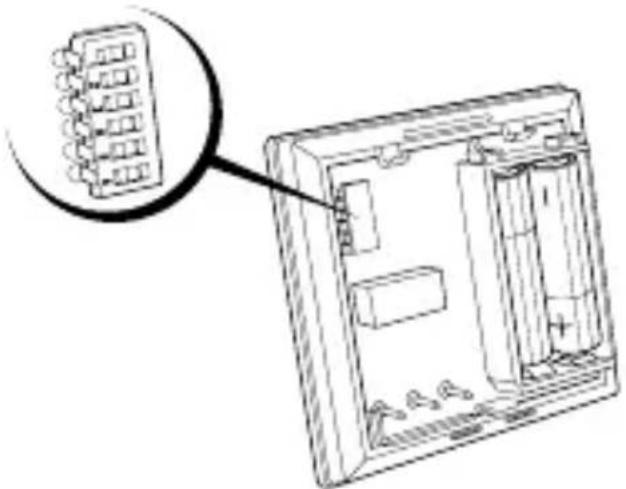

DIL-afbryderindstillinger

GB

DE

DK

ES

FR

NL

RU

TR

Skub DIL-afbryderne til de ønskede indstlinger.

On/off - udgange tænder, hvis under den indstillede temperatur, og slukker, hvis over den indstillede temperatur. (omvendt i køletilstand)

CHRONO - energibesparende Funktion, der fyrer op under kedlen med regelmæssige intervaller for at bibeholde den indstillede temperatur og dermed sikre et miljø med en konstant temperatur for brugeren.

□ anvend 6 eller 12 cyklusser til radiatorsystemer
anvend 3 cyklusser til gulvarme

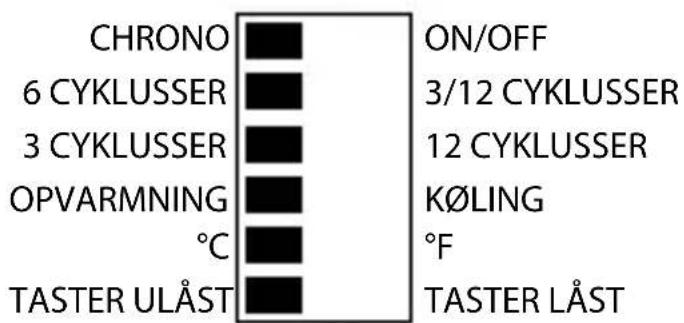

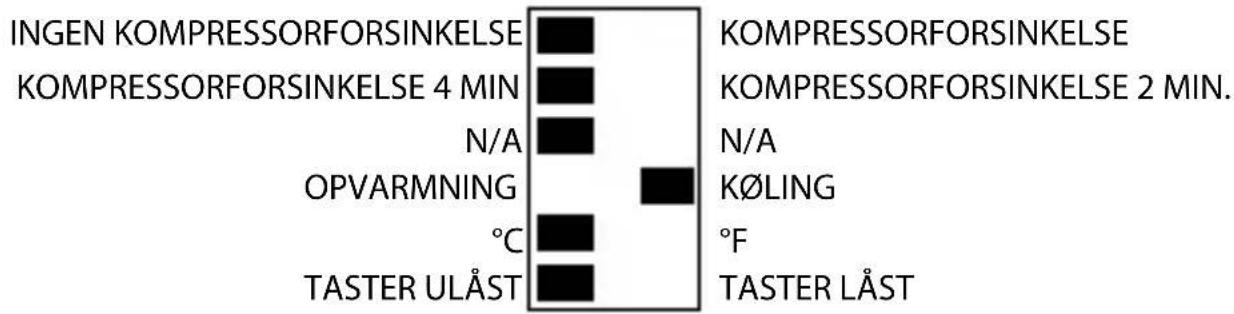

DIL-afbryderindstillinger

Varmevalg

Kolevalg

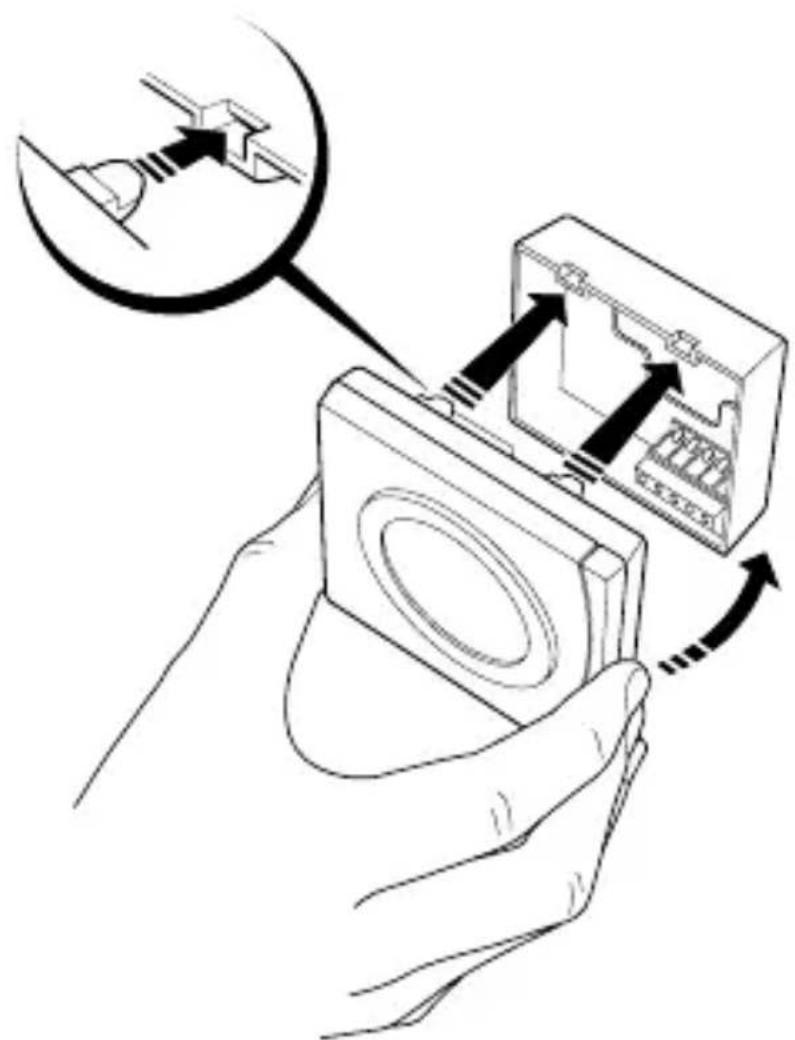

Montering

GB

DE

DK

ES

FR

NL

RU

TR

Låsning og begrænsning

RET2000 har en avanceret programmeringstilstand til opsætning af temperaturlåsning og indstillinger for begrænsning.

• Tryk på V-knappen,ningar termostaten er i varmetilstand,ller A-knappen,ningar den er i køletilstand, indtil standbytilstand er næt.
• A-knappen eller V-knappen slippes, hvorefter den holdes nedeigen i yderligere 5 sekunder, indtil termostaten er i avanceret programmeringstilstand.
• For at angive, at encheden er i avanceret programmeringstilstand, blinker standbyindikatoren, og displayet viser skiftevises indstillingstallet og den aktuelle vardy for den pageldende indstilling.
• Forændring af indstillingen trykkes enten på Λ-ller V-knappen.
• Forændring af indstillingen trykkes enten på Λ-ller V-knappen.

Danfoss Heating

• Ved at trykke på og slippe begge knapper samtidigt bladres igennem trin S1-S3, og den aktuelt indstillede værdi gemmes, hvis den ændres.
• For at forlade avanceret programmeringstilstand og vende tilbage til standbytilstand skal du trykke på og holde begge knapper nede i mere end 5 sekunder.
• Hvis der under avanceret programmeringstilstand/DD: trykkes på nogen knapper i mere end 2 minutter, vender enheden automatisk tilbage til standbytilstand, og værdien for den aktuelle indstilling vil/DD: blive gemt.

S1 – nedre grænse for temperatur

Denne indstilling gør det muligt at fastsætte en nedre grænse for temperatur.Den nedre grænse kan indstilles til mellem 5 °C (41 °F) og 30 °C (86 °F) i varmetilstand, eller mellem 16 °C (61 °F) og 36 °C (97 °F) i køletilstand.

Standard – 5 °C/41 °F for varmetilstand eller 16 °C/61 °F for køletilstand.

S2 - øvre grænse for temperatur

Denne indstilling gør det muligt at fastsætte en øvre grænse for temperatur. Den øvre grænse kan indstilles til mellem 5 °C (41 °F) og 30 °C (86 °F) i varmetilstand, eller mellem 16 °C (61 °F) og 36 °C (97 °F) i køletilstand. Dette vil dog blive begrænset af den nedre grænse for temperatur, der blev fastsat i S1, og den øvre grænse for temperatur kan derfor ikke lavere end den nedre grænse for temperatur.

Standard - 30 °C/86 °F for varmetilstand eller 36 °C/97 °F for køletilstand.

S3 – sætpunkt for opstartstemperatur

Denne indstilling definerer det sætpunkt ved opstart,+när knaplåsen er aktiveret på DIL-afbryderen. Denne kan indstilles mullem de nedre og de øvre grænser for temperatur i S1 og S2.

Standard – 21 °C/70 °F for varmetilstand eller 24 °C/75 °F for køletilstand.
