Type de produit	Thermostat d'ambiance
Marque	Danfoss
Modèle	RET2000 B
Dimensions (H x L x P)	84 x 84 x 35 mm
Alimentation	230 Vca ±15%, 50/60 Hz ou 2,5–3 Vcc (2 piles AA)
Plage de réglage de température (chauffage)	5–30 °C
Plage de réglage de température (refroidissement)	16–36 °C
Plage de température de fonctionnement	0–45 °C
Charge de contact maximale	3 A (1) à 230 Vca
Type de commutateur	1 x SPDT, Type 1B
Régulation	Tout-ou-Rien et Chronoproportionnelle (TPI)
Modes de fonctionnement	Chauffage et refroidissement sélectionnables
Indice de protection	IP20
Degré de pollution	Degré 2
Tension d'impulsions nominale	2,5 kV
Classe du logiciel	A
Classe ERP	IV
Durée de vie des piles	2 ans minimum
Installation	À environ 1,5 m du sol, à l'écart des courants d'air et sources de chaleur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ou produits abrasifs.
Sécurité	Installation réservée à un électricien qualifié ou chauffagiste compétent. Conforme à la réglementation IEEE.
Pièces détachées et réparabilité	Piles rechargeables (AA). Réglages microcontacts accessibles. Pas de pièces détachées supplémentaires fournies.

FOIRE AUX QUESTIONS - RET2000 B DANFOSS

Comment installer le thermostat RET2000 B ?

Installez le thermostat à environ 1,5 m du sol, à l'écart des courants d'air (fenêtres, portes) et des sources de chaleur (radiateurs, cheminées, lumière directe du soleil). Le montage doit être effectué par un électricien qualifié ou un chauffagiste compétent, conformément à la réglementation IEEE en vigueur.

Quels sont les modes de fonctionnement disponibles ?

Le thermostat RET2000 B propose deux modes : chauffage et refroidissement. Vous pouvez sélectionner le mode souhaité via les microcontacts internes.

Comment régler les microcontacts ?

Ajustez les microcontacts sur les réglages nécessaires : on/off (enclenchement/déclenchement selon un différentiel fixe) ou chrono (fonction d'économie d'énergie avec cycles réguliers). Utilisez 6 ou 12 cycles pour radiateurs, 3 cycles pour plancher chauffant.

Comment verrouiller ou limiter la température ?

Appuyez sur le bouton V (chauffage) ou Λ (refroidissement) jusqu'au mode veille, puis maintenez la touche enfoncée 5 secondes pour accéder aux réglages avancés (S1 à S3). S1 règle la limite inférieure, S2 la limite supérieure, et S3 la température de consigne à l'allumage.

Quelle est la durée de vie des piles ?

Le thermostat peut fonctionner sur piles (2 piles AA) avec une durée de vie d'au moins 2 ans. Il peut également être alimenté en 230 Vca.

Que faire si l'écran n'affiche rien ?

Vérifiez l'alimentation : si vous utilisez des piles, remplacez-les. Si l'appareil est branché sur secteur, vérifiez le disjoncteur. Si le problème persiste, contactez un professionnel.

Puis-je utiliser le thermostat pour le refroidissement ?

Oui, le RET2000 B supporte le mode refroidissement. La plage de réglage est de 16 à 36 °C. Vous devez sélectionner le mode refroidissement via les microcontacts.

Comment nettoyer le thermostat ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez jamais de solvants, de produits abrasifs ou d'eau, car ils pourraient endommager l'électronique.

Quels sont les symboles sur l'écran ?

En mode réglage avancé, le témoin de verrouillage clignote. L'écran affiche le numéro de réglage en alternance avec la valeur actuelle. En fonctionnement normal, il affiche la température ambiante ou la consigne.

Puis-je remplacer les piles sans perdre les réglages ?

Oui, les réglages sont conservés en mémoire même lors du changement des piles. Cependant, il est recommandé de remplacer les piles rapidement pour éviter toute perte de données.

MODE D'EMPLOI RET2000 B DANFOSS

Instructions d'installation

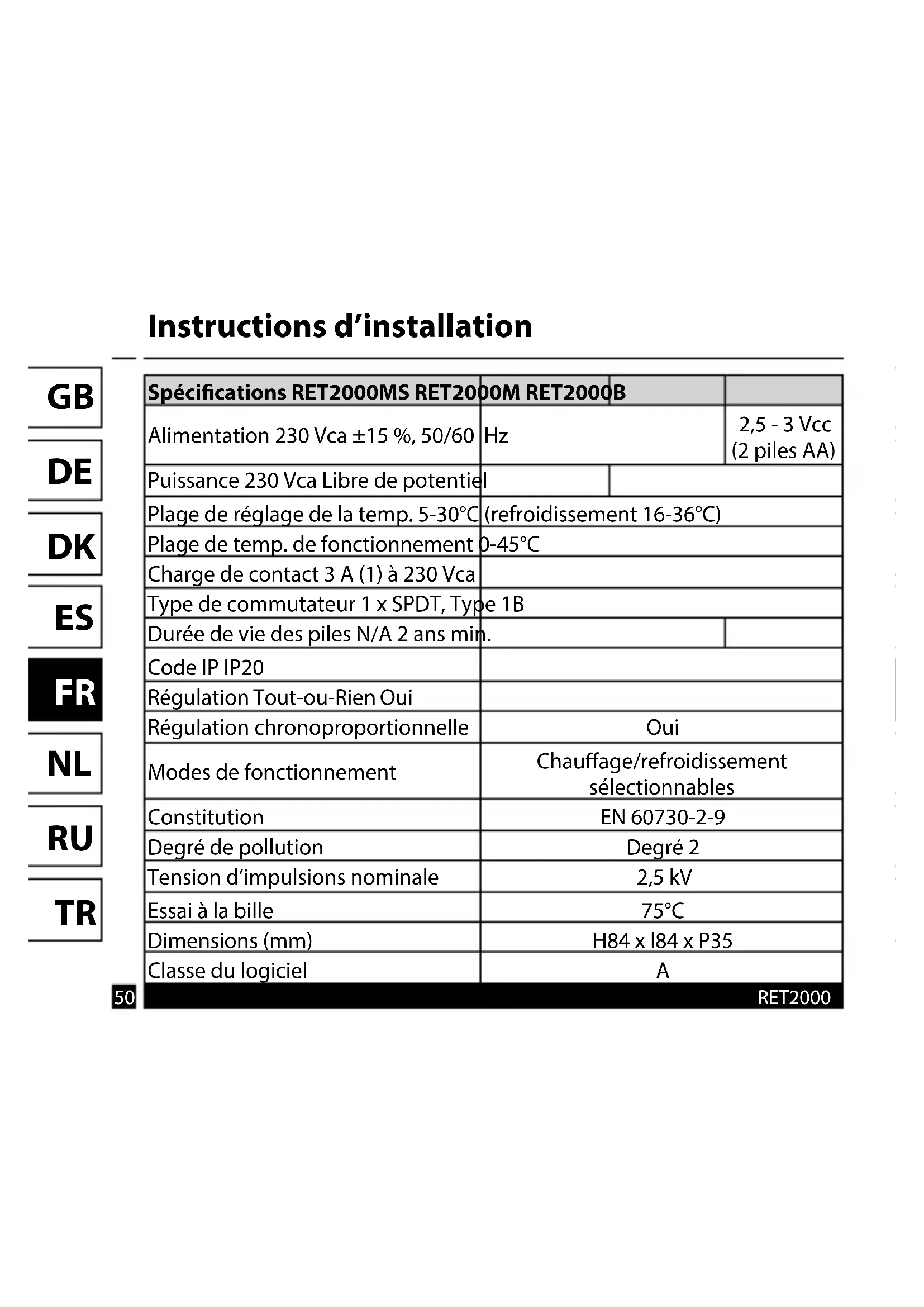

Spécifications RET2000MS RET2000M RET2000B
Alimentation 230 Vca ±15 %, 50/60	Hz		2,5 - 3 Vcc(2 piles AA)
Puisance 230 Vca Libre de potentiel
Plage de réglage de la temp. 5-30°C	(refroidissement 16-36°C)
Plage de temp. de fonctionnement	0-45°C
Charge de contact 3 A (1) à 230 Vca
Type de commutateur 1 x SPDT, Type 1B
Durée de vie des piles N/A 2 ans min.
Code IP IP20
Régulation Tout-ou-Rien Oui
Régulation chronoproportionnelle	Oui
Modes de fonctionnement	Chauffage/refroidissement sélectionnables
Constitution	EN 60730-2-9
Degré de pollution	Degré 2
Tension d'impulsions nominale	2,5 kV
Essai à la bille	75°C
Dimensions (mm)	H84 x l84 x P35
Classe du logiciel	A

RET2000

Instructions d'installation

Classe ERP
Les produits presentés dans ce document sont classés en fonction de la fiche produit du système de la directive Energy Related Product (ErP) et de l'étiquette de données du système ErP. L'obligation d'étiquetage ErP est applicable à partir du 26 septembre 2015.
Classe ERP	Fonction du produit et description ErP	Gain d'efficacité supplémentaire
IV	Thermostat d'ambiance TPI, à utiliser avec des radiateurs à sortie de type marche/arrêtThermostat d'ambiance électronique qui commande à la fois le taux de cycle du thermostat et le ratio marche/ arrêtpendant le cycle du radiateur de façon proportionnelle à la température ambiente. La stratégie de commande TPI réduit la température moyenne de l'eau, améliore la précision de régulation de la température ambiente et augmente l'efficacité du système.	2%

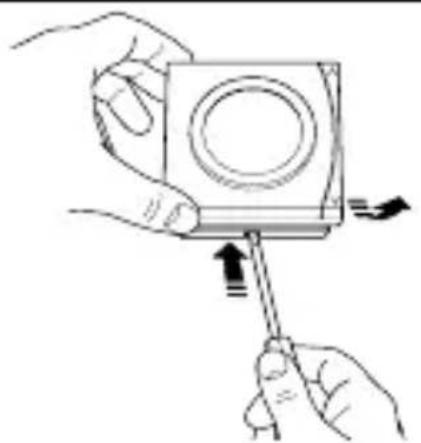

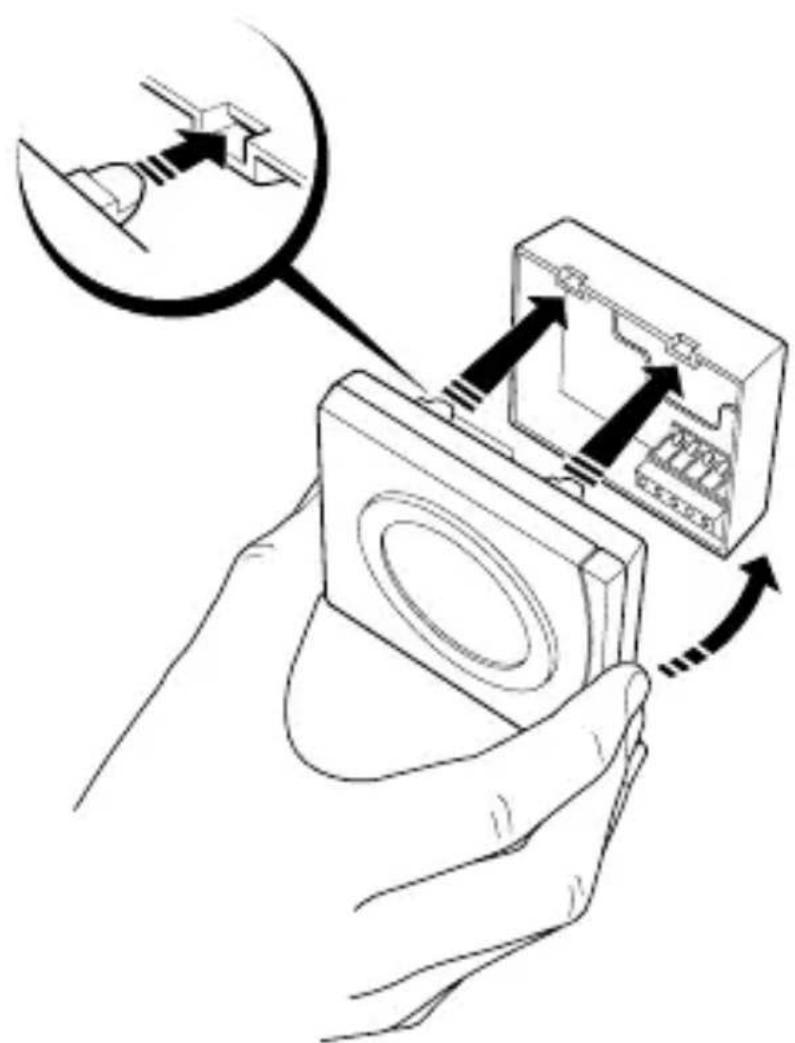

Montage

GB

DE

DK

ES

FR

NL

RU

TR

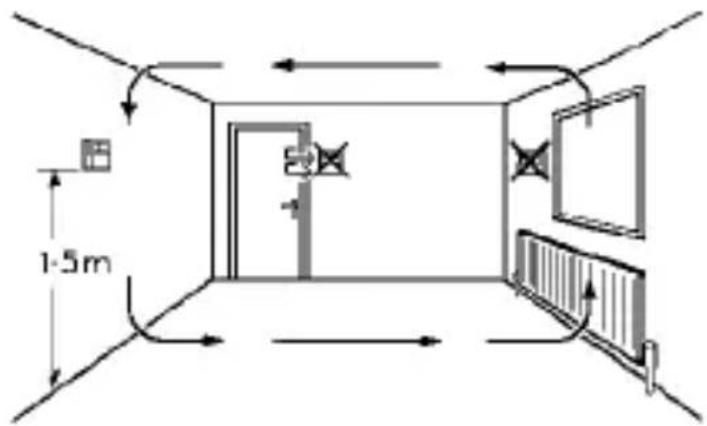

Installer à environ 1,5 m du sol, à l'écart de courants d'air ou de sources de chaleur telles que des radiateurs, des feuux ouverts ou la lumière directe du soleil.

Remarque: ce produit doit être installé exclusivement par un électricien qualifié ou un chauffagiste compétent et doit être conforme à la version en vigueur des réglementations de cablage IEEE.

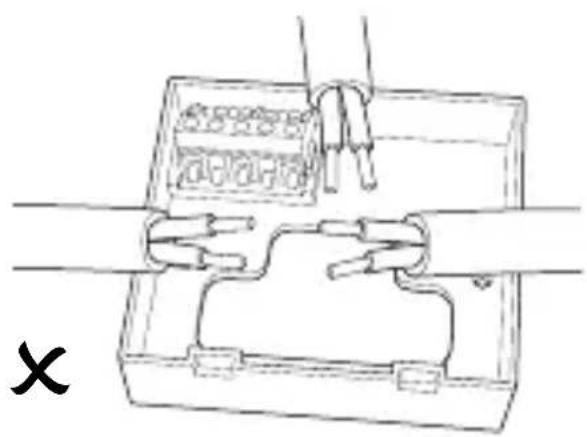

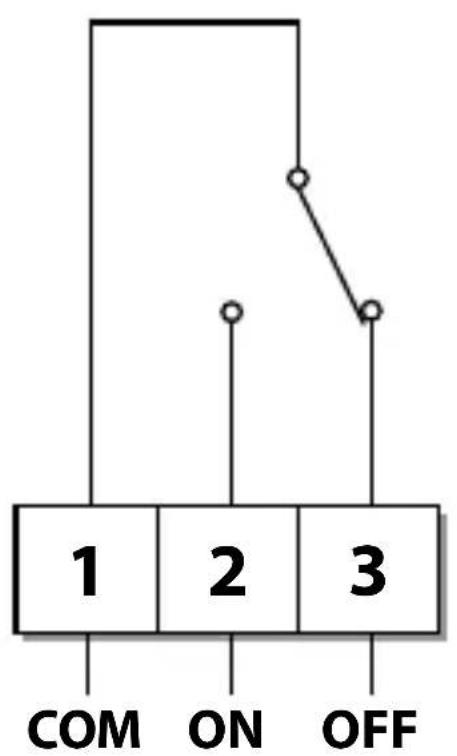

Câblage

RET2000B

GB

DE

DK

ES

FR

NL

RU

TR

Câblage

RET2000M

Câblage

RET2000MS

Réglages des microcontacts

GB

DE

DK

ES

FR

NL

RU

TR

Ajuster les microcontactssur lesreglagesnecessaires.

on/off - la chaudière s'enclenché et se déclenché selon un différentiel de température fixe.

chrono - fonction d'économie d'énergie qui enclenché la chaudière à des intervalles réguliers pour atteindre la température de consigne sans la dépasser.

Utiliser 6 ou 12 cycles pour les systèmes de chauffage avec radiateurs.
Utiliser 3 Cycles pour les systèmes de chauffage par le sol.

Réglages des microcontacts

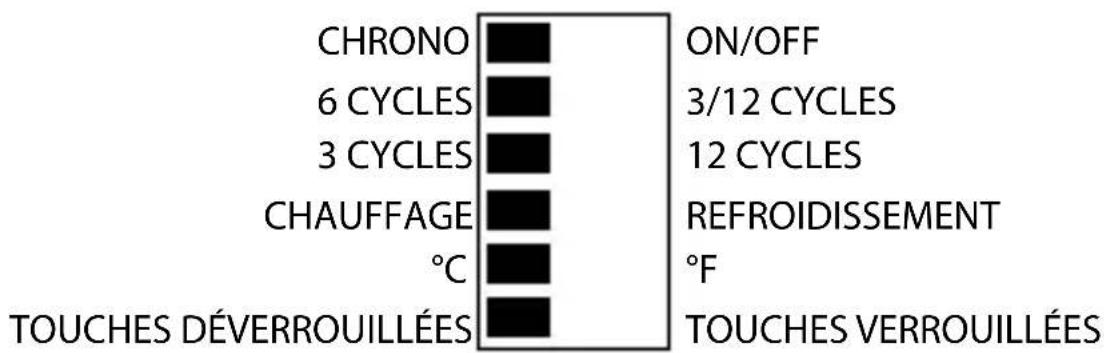

Sélection du chauffage

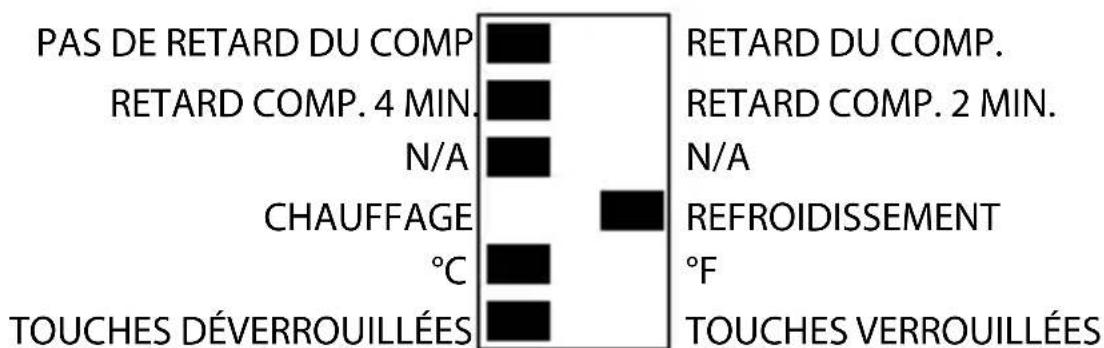

Sélection du refroidissement

Montage

GB

DE

DK

ES

FR

NL

RU

TR

Verrouillage et limitation

Le modele RET2000 propose des réglages avancés qui permettent de configurer le verrouillage et la limitation de la température.

• Appuyer sur le bouton V en mode chauffage ou sur le bouton Λ en mode refroidissement jusqu'à atteindre le mode veille.
• Relâcher le bouton ∧ ou V, puis appuyer dessus en le maintainant,enforcépendant 5 secondes pour passer en mode de réglages avancés.
• Pour indiquer que le thermostat est en mode de réglage avancé, le témoin de voir clignote. L'écran affiche le numéro de réglage en alternance avec la valeur actuelle de ce réglage.

• Pour modifier le réglage, appuyer sur le bouton ∧ ou V.

• Appuyer et relâcher simultanément les deux boutons permet d'acceder aux réglages S1 à S3 et de mémoriser la valeur réglée actuelle si elle a été modifiée.

• Pour quitter le mode de programmation avancée et revenir au mode veille, maintainir enforcés les deux boutons pendant plus de 5 secondes.
• En mode de réglages avancés, siaucun bouton n'est pressé pendant plus de 2 minutes, le thermostat returne automatiquement en mode veille, et la valeur du réglage actuelle n'est pas mémorisée.

S1 - Limité inférieure de température

Ce réglage permet de limiter le réglage mini. de température. La limite inférieure peut être réglée entre 5^ (41^) et 30^ (86^) en mode chauffage ou entre 16^ (61^) et 36^ (97^) en mode refroidissement.

Par défaut, elle est réglée sur 5^ / 41^ pour le mode chaudiage ou 16^ / 61^ pour le mode refroidissement.

S2 - Limite supérieure de température

Ce réglage permet de limiter le réglage maxi. de température. La limite supérieure peut être réglée entre 5 °C (41 °F) et 30 °C (86 °F) en mode chauffage ou entre 16 °C (61 °F) et 36 °C (97 °F) en mode refroidissement. Toutefois, elle est limitée par le réglage de limite inférieure de température dans S1. La limite supérieure ne peut donc pas être inférieure à la limite inférieure.

Par défaut, elle est réglée sur 30 °C/86 °F pour le mode chauffage ou 36 °C/97 °F pour le mode refroidissement.

S3 – Température de consigne à l'allumage

Ce réglage définit le point de consigne à l'allumage lorsque le verrouillage de bouton est activé sur le microcontact. La température de consigne peut se situer entre les limites de température inférieure et supérieure régliées dans S1 et S2.

Par défaut, elle est réglée sur 21 °C/70 °F pour le mode chauffage ou 24 °C/75 °F pour le mode refroidissement.
