Produkttyp	Raumthermostat
Marke	Danfoss
Modell	RET2000 B
Abmessungen (H x B x T)	84 x 84 x 35 mm
Stromversorgung	230 V AC ±15 %, 50/60 Hz oder 2,5–3 V DC (2 AA-Batterien)
Temperatureinstellbereich (Heizen)	5–30 °C
Temperatureinstellbereich (Kühlen)	16–36 °C
Betriebstemperaturbereich	0–45 °C
Maximale Kontaktbelastung	3 A (1) bei 230 V AC
Schaltertyp	1 x SPDT, Typ 1B
Regelung	Ein/Aus und Zeitproportionalregelung (TPI)
Betriebsmodi	Heizen und Kühlen wählbar
Schutzart	IP20
Verschmutzungsgrad	Verschmutzungsgrad 2
Bemessungsstoßspannung	2,5 kV
Softwareklasse	A
ERP-Klasse	IV
Batterielebensdauer	mindestens 2 Jahre
Installation	In etwa 1,5 m Höhe, fern von Luftströmen und Wärmequellen
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden.
Sicherheit	Installation nur durch qualifizierte Elektriker oder Heizungsfachleute. Entspricht den IEEE-Vorschriften.
Ersatzteile und Reparierbarkeit	Wiederaufladbare Batterien (AA). Mikrokontakteinstellungen zugänglich. Keine zusätzlichen Ersatzteile im Lieferumfang.

Häufig gestellte Fragen - RET2000 B DANFOSS

Wie installiere ich den Thermostat RET2000 B ?

Installieren Sie den Thermostat in etwa 1,5 m Höhe, fern von Luftströmen (Fenster, Türen) und Wärmequellen (Heizkörper, Kamine, direkte Sonneneinstrahlung). Die Montage muss von einem qualifizierten Elektriker oder Heizungsfachmann gemäß den geltenden IEEE-Vorschriften durchgeführt werden.

Welche Betriebsmodi sind verfügbar ?

Der Thermostat RET2000 B bietet zwei Modi: Heizen und Kühlen. Sie können den gewünschten Modus über die internen Mikrokontakte auswählen.

Wie stelle ich die Mikrokontakte ein ?

Stellen Sie die Mikrokontakte auf die erforderlichen Einstellungen ein: on/off (Ein/Aus mit festem Differenzial) oder chrono (Energiesparfunktion mit regelmäßigen Zyklen). Verwenden Sie 6 oder 12 Zyklen für Heizkörper, 3 Zyklen für Fußbodenheizung.

Wie sperre oder begrenze ich die Temperatur ?

Drücken Sie die Taste V (Heizen) oder Λ (Kühlen) bis zum Ruhemodus, halten Sie die Taste dann 5 Sekunden gedrückt, um die erweiterten Einstellungen (S1 bis S3) aufzurufen. S1 stellt die Untergrenze ein, S2 die Obergrenze und S3 die Solltemperatur beim Einschalten.

Wie lange hält die Batterie ?

Der Thermostat kann mit Batterien (2 AA) mit einer Lebensdauer von mindestens 2 Jahren betrieben werden. Er kann auch mit 230 V AC versorgt werden.

Was tun, wenn das Display nichts anzeigt ?

Überprüfen Sie die Stromversorgung: Wenn Sie Batterien verwenden, ersetzen Sie diese. Wenn das Gerät am Stromnetz angeschlossen ist, überprüfen Sie den Schutzschalter. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Kann ich den Thermostat zum Kühlen verwenden ?

Ja, der RET2000 B unterstützt den Kühlmodus. Der Einstellbereich beträgt 16 bis 36 °C. Sie müssen den Kühlmodus über die Mikrokontakte auswählen.

Wie reinige ich den Thermostat ?

Reinigen Sie das Gerät mit einem weichen, trockenen Tuch. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder Wasser, da diese die Elektronik beschädigen könnten.

Was bedeuten die Symbole auf dem Display ?

Im erweiterten Einstellmodus blinkt die Sperranzeige. Das Display zeigt abwechselnd die Einstellnummer und den aktuellen Wert an. Im Normalbetrieb wird die Raumtemperatur oder der Sollwert angezeigt.

Kann ich die Batterien wechseln, ohne die Einstellungen zu verlieren ?

Ja, die Einstellungen bleiben auch beim Batteriewechsel im Speicher erhalten. Es wird jedoch empfohlen, die Batterien schnell zu wechseln, um Datenverlust zu vermeiden.

BEDIENUNGSANLEITUNG RET2000 B DANFOSS

Installationsanleitung

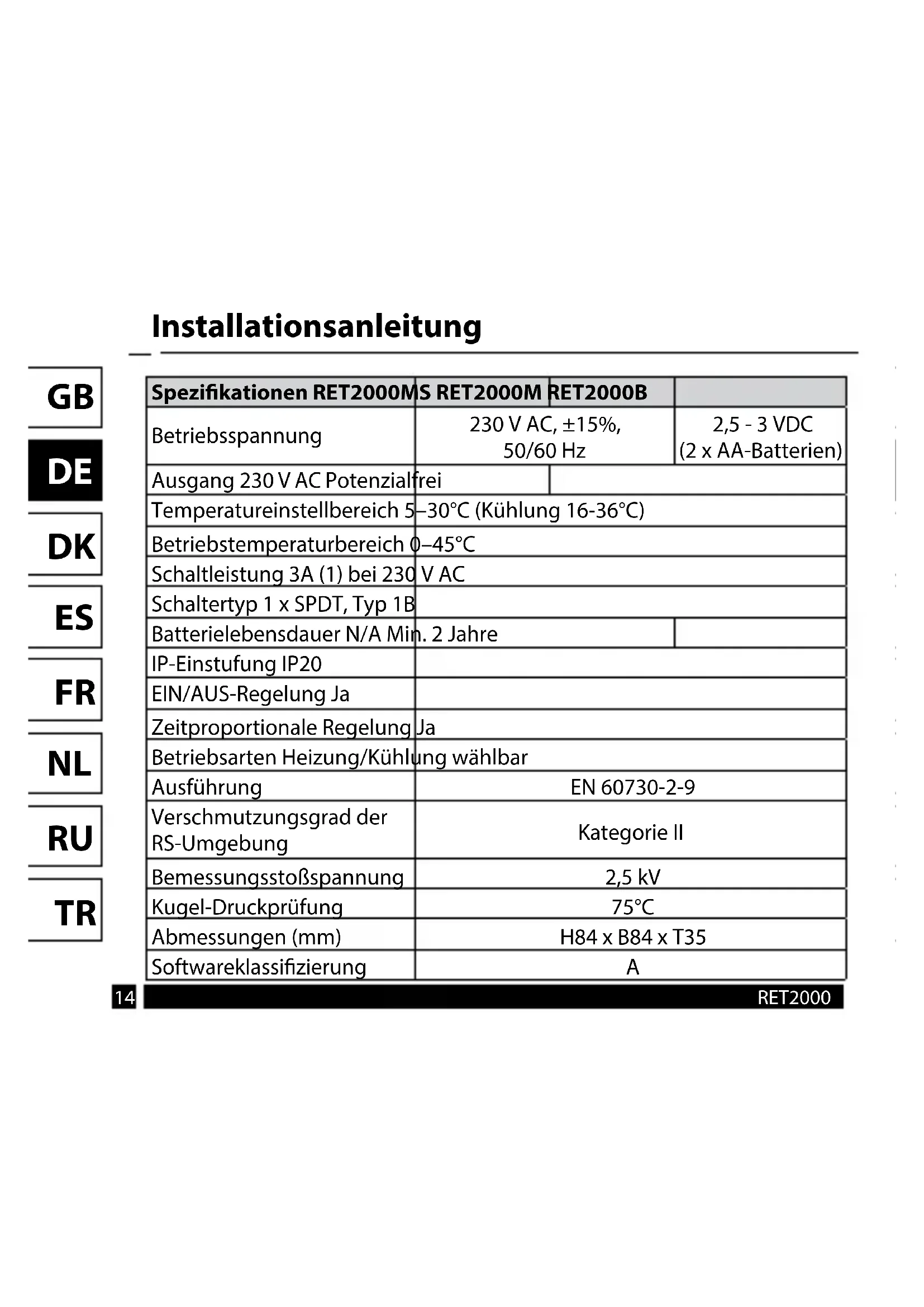

Spezifikationen RET2000M	S RET2000M	RET2000B
Betriebsspannung	230 V AC, ±15%, 50/60 Hz		2,5 - 3 VDC (2 x AA-Batterien)
Ausgang 230 V AC Potenzialfrei
Temperatureinstellbereich 5-30°C (Kühlung 16-36°C)
Betriebstemperaturbereich 0-45°C
Schaltleistung 3A (1) bei 230 V AC
Schaltotyp 1 x SPDT, Typ 1B
Batterielebensdauer N/A Min. 2 Jahre
IP-Einstufung IP20
EIN/AUS-Regelung Ja
Zeitproportionale Regelung Ja
Betriebsarten Heizung/Kühlung wählbar
Ausführung	EN 60730-2-9
Verschmutzungsgrad der RS-Umgebung	Kategorie II
Bemessungsstoßspannung	2,5 kV
Kugel-Druckprüfung	75°C
Abmessungen (mm)	H84 x B84 x T35
Softwareklassifizierung	A

RET2000

Installationsanleitung

ErP-Klasse
Die in thisem Dokument aufgeführten Produkte sind gemäß dem Datenblatt für das Richtliniensystem für energieverbrauchsrelevante Produkte (Energy Related Products, ErP) und gemäß dem ErP-System-Typenschild klassifiziert bzw. erhöhungen deren Erstellung. Die Verpflichtung zur ErP-Kennzeichnung besteht seit dem 26. September 2015.
ErP-Klasse	Produktfunktion und ErP-Beschreibung	Zusätzliche Effizienzsteigerung
IV	TPI-Raumthermostat zur Verwendung mit Ein-/Aus-AusgangsheizsystemenEin elektronischer Raumthermostat, welcher sowohl die Thermostat-Zyklusrate als auch die zyklusinterne Ein-/Aus-Rate des Heizsystems proportional zur Raumtemperatur regelt. Das TPI-Re-gelungskonzept senkt die durchschnittliche Wassertemperatur, optimiert die Genauigkeit der Raumtemperaturregelung und erhöht die Systemeffizienz.	2%

Danfoss Heating

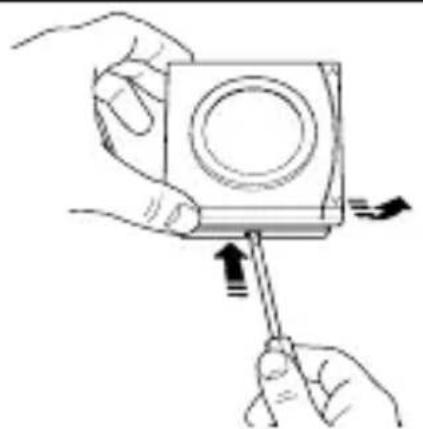

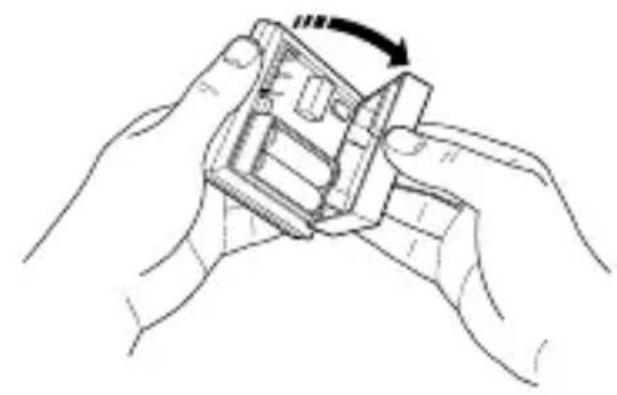

Montage

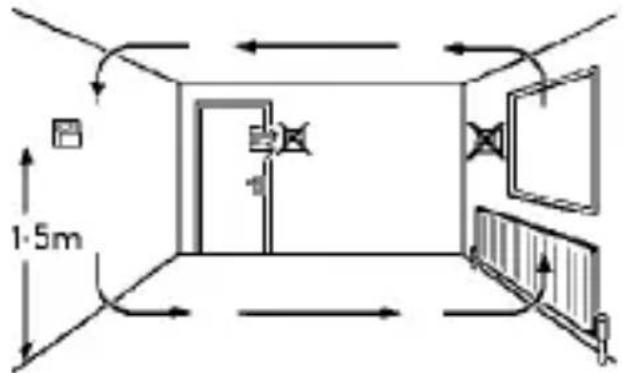

Bringen Sie den Thermostat auf einer Höhe von ungebahr 1,5 m vom Boden an. Er sollte abseits von Zugluft oder Wärmequellen wie Heizkörpern, offen Flammen oder direkter Sonnenbestrahlung platziert sein.

Bitte beachten:

Dieses Produkt darf nur von einer Elektrofachkraft oder einem qualifizierten Heizungsinfallateur gemäß der aktuellen Ausgabe der IEEE- und VDE-Elektröinstallationsrichtlinien installiert werden.

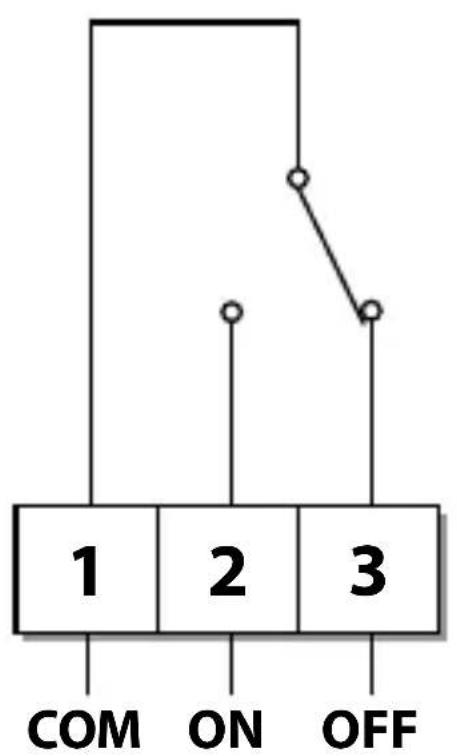

Verdrahtung

RET2000B

GB

DE

DK

ES

FR

NL

RU

TR

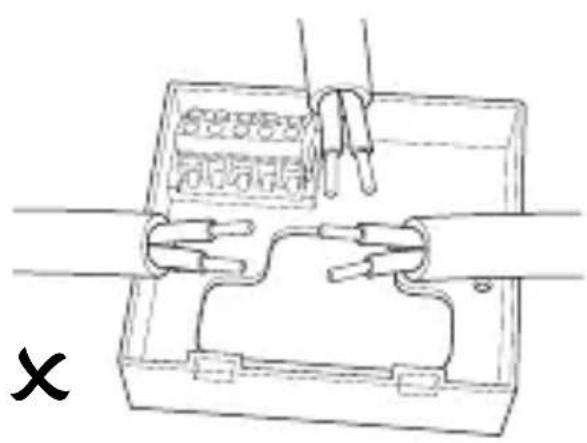

Verdrahtung

GB

RET2000M

DE

DK

ES

FR

NL

RU

TR

Verdrahtung

RET2000MS

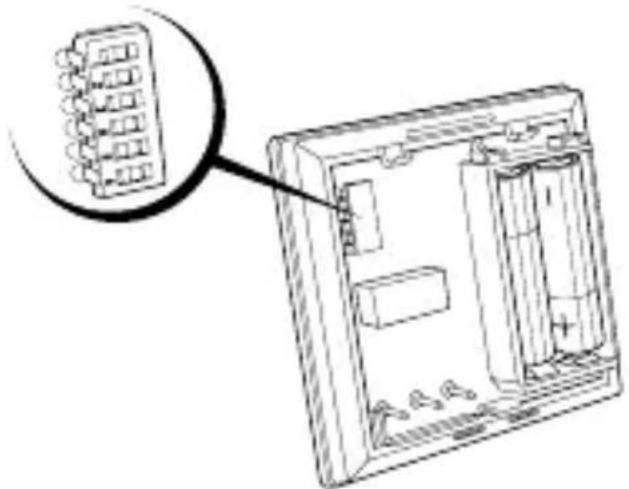

DIL-Schalter-Einstellungen

GB

DE

DK

ES

FR

NL

RU

TR

Schieben Sie die DIL-Schalter auf die gewünschten Einstellungen.

ON/OFF - Heizung wird eingeschaltet, wenn die Temperatur unter dem eingestellen Wert liegt und ausgeschaltet, wenn sie darüber liegt (im Kuhlmodus genau umgekehrt).

CHRONO - Energiesparfunktion, wobei der Heizkessel in regelmäßigen Abständen angefeuert wird, um die eingestellte Temperatur zu erreichen. Für den Nutzer entsteht ein gleichmäßiges Raumklima.

Verwenden Sie für Heizkörpersysteme 6 oder 12 Zyklen
Verwenden Sie 3 Zyklen für Fußbodenheizungen

DIL-Schalter-Einstellungen

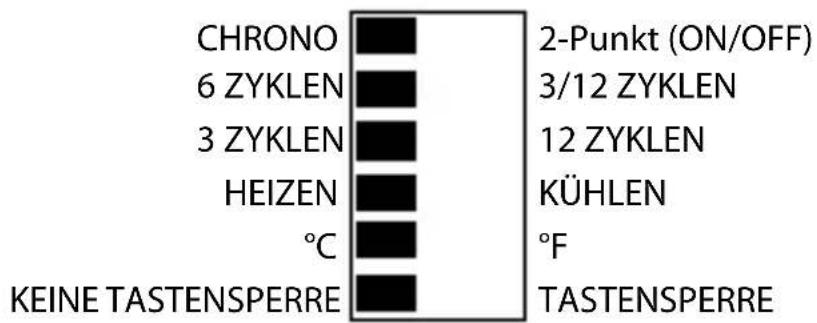

Auswahl Heizfunktion

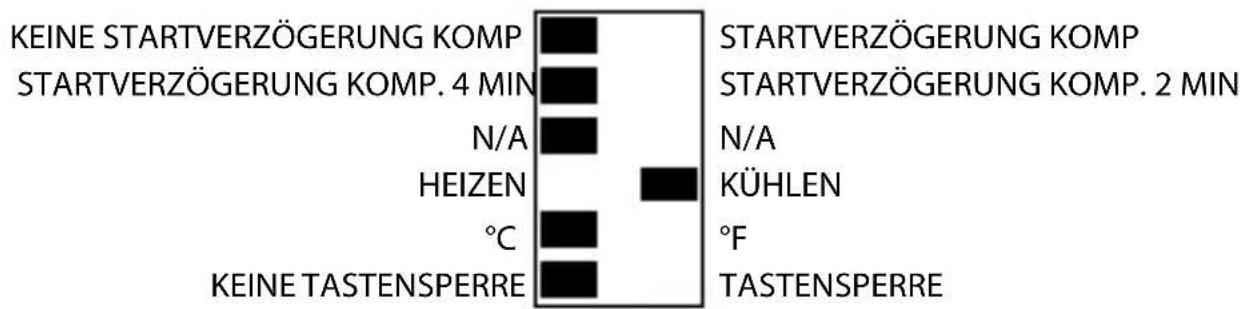

Auswahl Kuhlfunktion

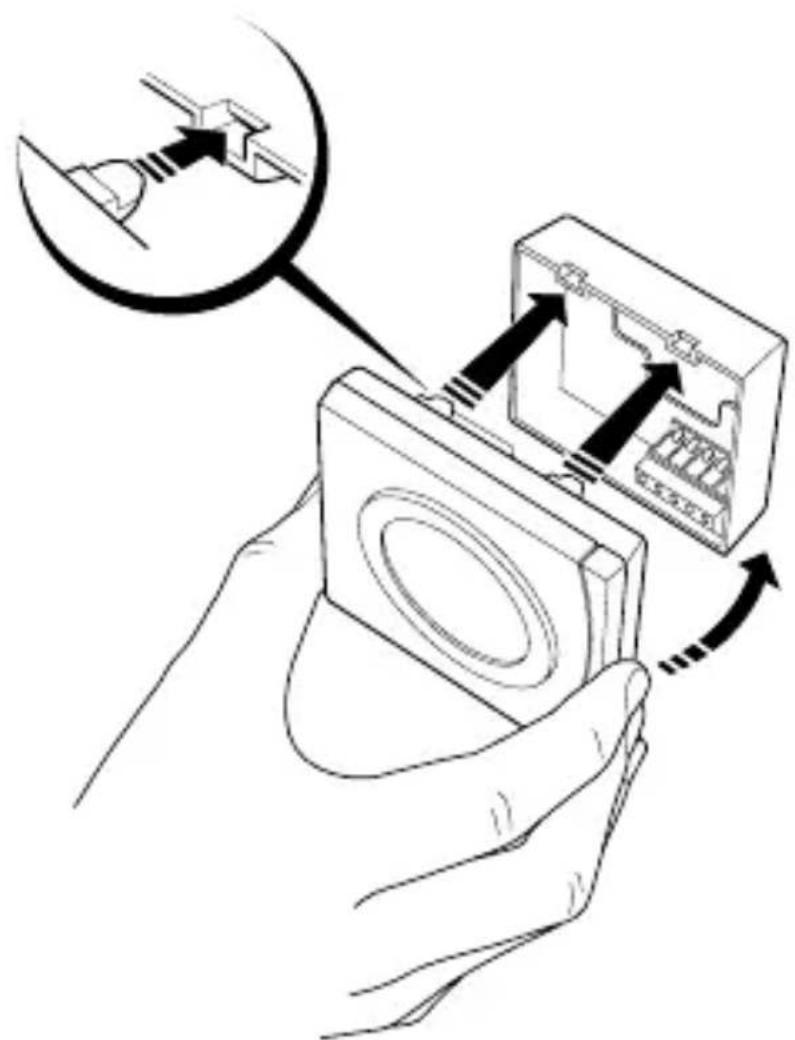

Montage

GB

DE

DK

ES

FR

NL

RU

TR

Begrenzung und Verriegelung

RET2000 verfügbar über einen Erweiterten Programmiermodus, um Temperatur- und andere Einstellungen zu begrenzen.

• Drücken Sie die Taste V im Heizbetrieb oder im Kuhlbetrieb, bis Sie den Standby-Modus erreichen.
• Lassen Sie die -oder V-Taste los und drücken Sie diese erneut 5 Sekunden lang, um den Erweiterten Programmiermodus zu aktivieren.
• Die Standby-Anzeige blinkt, um anzuzeigen, dass Sie sich im Erweiterten Programmiermodus befinden. Auf der Anzeige führen Sie abwechselnd die neue Eingabe mit dem aktuellen Wert für die jeweilige Einstellung.
  Um die Einstellung zu ändern, drücken Sie die A- oder V-Taste.

• Wenn Sie beiden Tasten gleichzeitig drücken und wieder loslassen, überspringen Sie die Schritte S1 bis S3 und speichern die neue Einstellung.

• Um den Erweiterten Programmiermodus wieder zu deaktivieren und in den Standby-Modus darüberzukehren, drücken sie die beiden Tasten gleichzeitig mindestens 5 Sekunden lang.

• Wenn Sie im Erweiterten Programmiermodus mehr als 2 Minuten lang keine Tasten drücken, kehrt das System automatisch in den Standby-Modus zurück und die neue Einstellung wird nicht gespeichert.

S1 – Untere Temperaturgrenze

Mit dieser Einstellung kann eine andere Temperaturgrenze festgelegt werden. Die Temperaturuntergrenze kann im Heizmodus zwischen 5 °C (41 °F) und 30 °C (86 °F) und im Kühlmodus zwischen 16 °C (61 °F) und 36 °C (97 °F) eingestellt werden.

Die Standardeinstellung sieht für den Heizmodus 5 °C/41 °F und für den Kühlmodus 16 °C/61 °F vor.

S2 – Obere Temperaturgrenze

Mit dieser Einstellung kann eine obere Temperaturgrenze festgelegt werden. Die Temperaturobergrenze kann im Heizmodus zwischen 5 °C (41 °F) und 30 °C (86 °F) und im Kühlmodus zwischen 16 °C (61 °F) und 36 °C (97 °F) eingestellt werden. Wird bei S1 eine Untergrenze festgelegt, kann die Obergrenze bei S2 diese nicht untersreiben.

Die Standardeinstellung sieht für den Heizmodus 30 °C/86 °F und für den Kühlmodus 36 °C/97 °F vor.

S3 – Solltemperatur beim Einsatzen

These Einstellung legt die Solltemperatur beim Einsatzen fest, wenn die Lock-Funktion auf dem DIL-Schalter aktiviert ist. Dieser Wert kann zwischen der Temperaturober- und -untergrenze liegen, die in den Schritten S1 und S2 festgelegt wurden.

Die Stardeinstellung sieht für den Heizmodus 21 °C/70 °F und für den Kühlmodus 24 °C/75 °F vor.
