Producttype	Kamerthermostaat
Merk	Danfoss
Model	RET2000 B
Afmetingen (H x B x D)	84 x 84 x 35 mm
Voeding	230 V~ ±15%, 50/60 Hz of 2,5–3 V= (2 AA-batterijen)
Temperatuurinstelbereik (verwarming)	5–30 °C
Temperatuurinstelbereik (koeling)	16–36 °C
Bedrijfstemperatuurbereik	0–45 °C
Maximale contactbelasting	3 A (1) bij 230 V~
Schakelaartype	1 x SPDT, Type 1B
Regeling	Aan/Uit en Chronoproportioneel (TPI)
Bedieningsmodi	Verwarming en koeling selecteerbaar
Beschermingsgraad	IP20
Vervuilingsgraad	2
Nominale stootspanning	2,5 kV
Softwareklasse	A
ERP-klasse	IV
Batterijlevensduur	minimaal 2 jaar
Installatie	Ongeveer 1,5 m boven de vloer, uit de buurt van tocht en warmtebronnen
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen oplosmiddelen of schurende middelen.
Veiligheid	Installatie voorbehouden aan een gekwalificeerde elektricien of bevoegde verwarmingsinstallateur. Voldoet aan de IEEE-regelgeving.
Reserveonderdelen en repareerbaarheid	Oplaadbare batterijen (AA). Microcontactinstellingen toegankelijk. Geen extra reserveonderdelen meegeleverd.

Veelgestelde vragen - RET2000 B DANFOSS

Hoe installeer ik de RET2000 B thermostaat?

Installeer de thermostaat op ongeveer 1,5 m boven de vloer, uit de buurt van tocht (ramen, deuren) en warmtebronnen (radiatoren, schoorstenen, direct zonlicht). De montage moet worden uitgevoerd door een gekwalificeerde elektricien of bevoegde verwarmingsinstallateur, conform de geldende IEEE-regelgeving.

Welke bedieningsmodi zijn beschikbaar?

De RET2000 B thermostaat biedt twee modi: verwarming en koeling. U kunt de gewenste modus selecteren via de interne microcontacten.

Hoe stel ik de microcontacten in?

Stel de microcontacten in op de benodigde instellingen: aan/uit (inschakelen/uitschakelen met een vast differentieel) of chrono (energiebesparingsfunctie met regelmatige cycli). Gebruik 6 of 12 cycli voor radiatoren, 3 cycli voor vloerverwarming.

Hoe vergrendel of beperk ik de temperatuur?

Druk op de V-knop (verwarming) of Λ-knop (koeling) tot de slaapmodus, houd de knop vervolgens 5 seconden ingedrukt om toegang te krijgen tot de geavanceerde instellingen (S1 tot S3). S1 stelt de ondergrens in, S2 de bovengrens en S3 de ingestelde temperatuur bij het inschakelen.

Wat is de levensduur van de batterijen?

De thermostaat kan op batterijen werken (2 AA-batterijen) met een levensduur van minimaal 2 jaar. Hij kan ook worden gevoed met 230 V~.

Wat te doen als het scherm niets weergeeft?

Controleer de voeding: als u batterijen gebruikt, vervang ze dan. Als het apparaat op het lichtnet is aangesloten, controleer dan de stroomonderbreker. Als het probleem aanhoudt, neem dan contact op met een professional.

Kan ik de thermostaat gebruiken voor koeling?

Ja, de RET2000 B ondersteunt de koelmodus. Het instelbereik is 16 tot 36 °C. U moet de koelmodus selecteren via de microcontacten.

Hoe reinig ik de thermostaat?

Reinig het apparaat met een zachte, droge doek. Gebruik nooit oplosmiddelen, schurende middelen of water, omdat deze de elektronica kunnen beschadigen.

Wat zijn de symbolen op het scherm?

In de geavanceerde instellingsmodus knippert het vergrendelingslampje. Het scherm toont afwisselend het instelnummer en de huidige waarde. In normale werking toont het de omgevingstemperatuur of de ingestelde waarde.

Kan ik de batterijen vervangen zonder de instellingen te verliezen?

Ja, de instellingen worden in het geheugen bewaard, zelfs bij het vervangen van de batterijen. Het wordt echter aanbevolen de batterijen snel te vervangen om gegevensverlies te voorkomen.

GEBRUIKSAANWIJZING RET2000 B DANFOSS

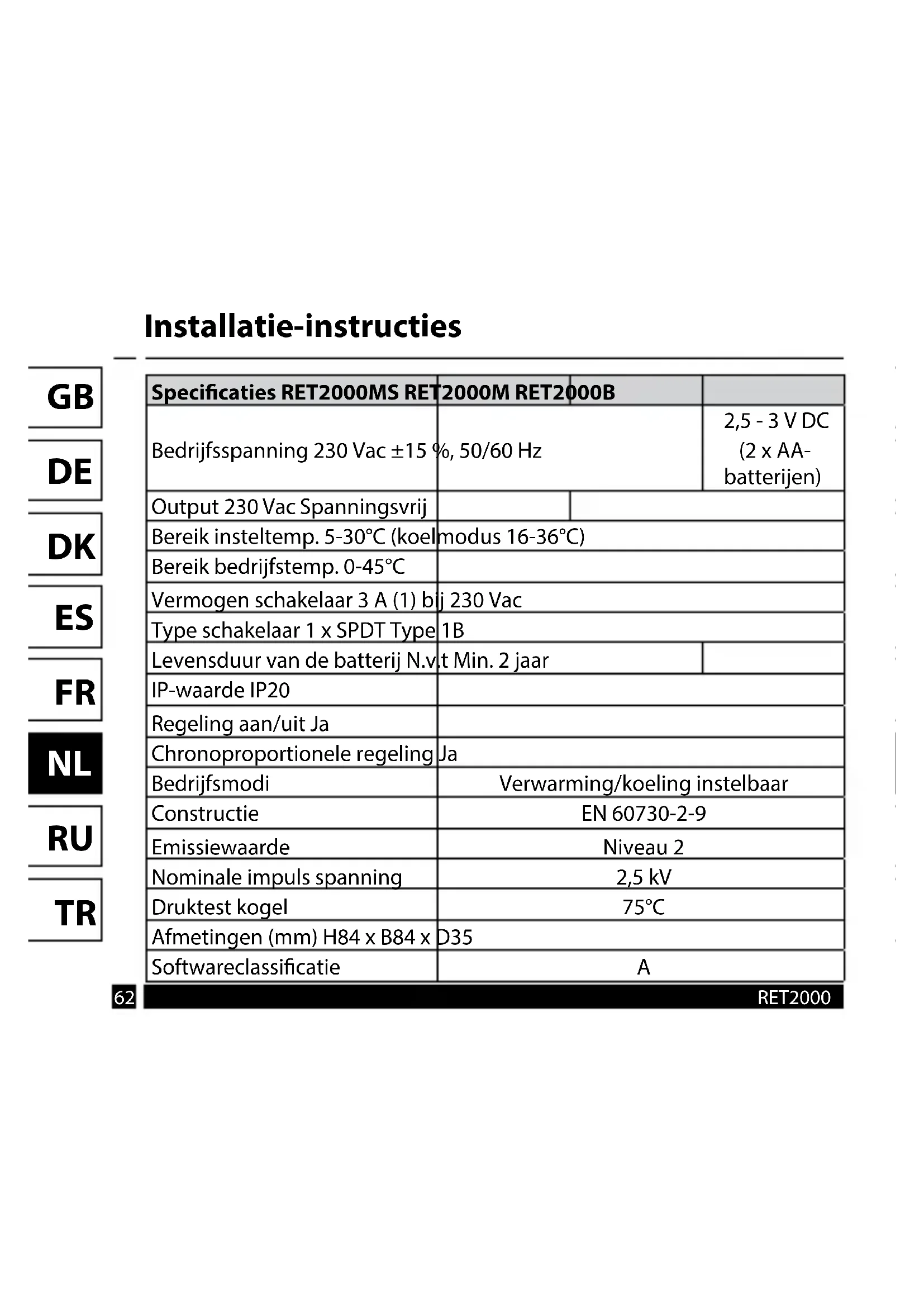

Installatie-instructies

Specifications RET2000MS RET2000M RET2000B
Bedrijfsspanning 230 Vac ±15 %, 50/60 Hz		2,5 - 3 V DC (2 x AA- batterijen)
Output 230 Vac Spanningsvrij
Bereik insteltemp. 5-30°C (koelmodus 16-36°C)
Bereik bedrijfstemp. 0-45°C
Vermogen schakelaar 3 A (1) bij 230 Vac
Type schakelaar 1 x SPDT Type 1B
Levensduur van de batterij N.vt Min. 2aar
IP-waarde IP20
Regeling aan/uit Ja
Chronoproportionele regeling Ja
Bedrijfsmodi	Verwarming/koeling instelhaar
Constructie	EN 60730-2-9
Emissiewaarde	Niveau 2
Nominale impuls spanning	2,5 kV
Druktest kogel	75°C
Afmetingen (mm) H84 x B84 x D35
Softwareclassificatie	A

RET2000

ErP-klasse
De in dit document beschreiben producten zijn geclassificeerd over-eenkomstig de richtlijn voor energiegerelateerde producten (ErP) en stellen u in staat om zowel het datablad voor het systeempakket als het ErP-systeemlabel aan te make. De ErP-labelverplichting gaat in op 26 september 2015.
ErP-klasse	Productfunctie en ErP-beschrijving Extra rendement
IV TPI-kamerthermostat, voor bebruik met in-/uitschakelbare verwarmingen Een elektronische kamerthermostat die zowel de cyclusfrequentie van de thermostat als de aan/uit-verhouding binnen de verwarmingscylclus proportioneel met de kamertemperatuur regelt. De TPI-regelstrategie verlaagt de gemiddelde watertemperatuur, verbeterd de nauwkeurigheid van de kamertemperatuurregeling en verhoegt het systemrendement.	2%	Erp Class 4

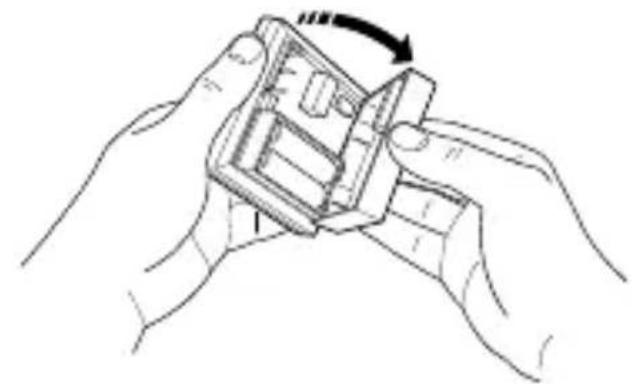

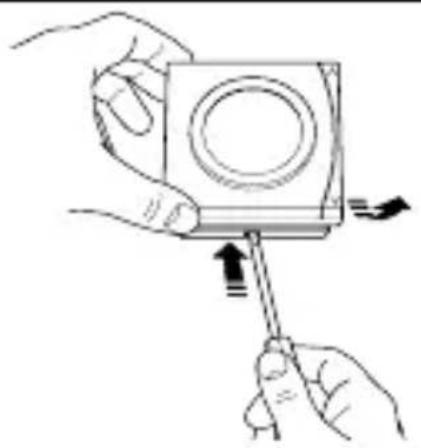

Montage

GB

DE

DK

ES

FR

NL

RU

TR

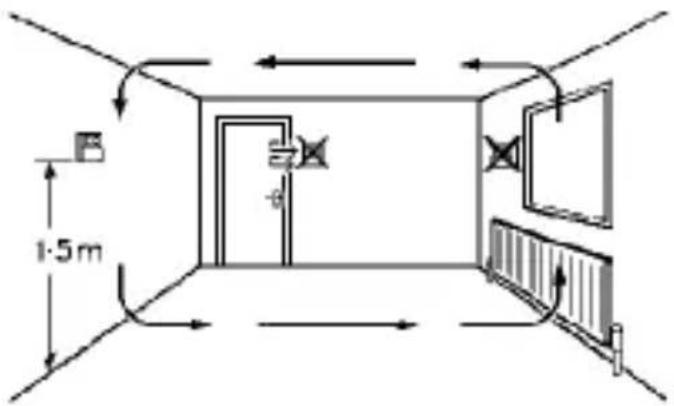

Bevestig op een hoogte van ongeveer 1,5 m vanaf de vloer,uit de buurt van tocht of warmtebronnen zoals radiatoren,open vuur of direct zonlicht.

Belangrijke opmerking:

Dit product mag uitsluitend worden geinstalleerd door een gekwalificeerde elektricien of een deskundige verwarmingsinstallateur in overeenstemming met de geldende IEEE-bedrangspoorschriften.

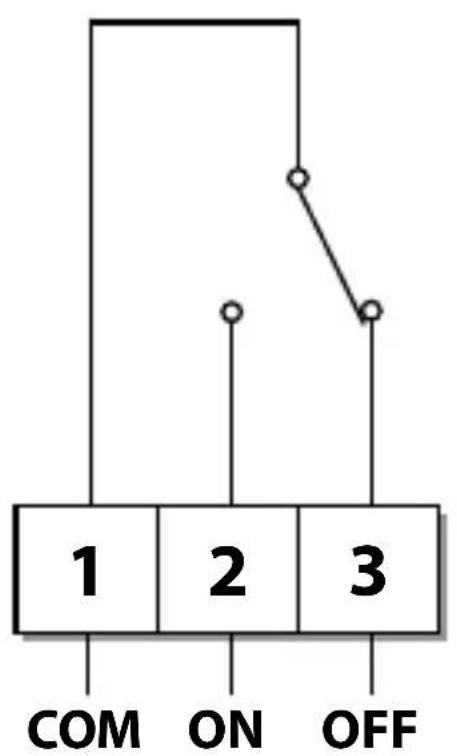

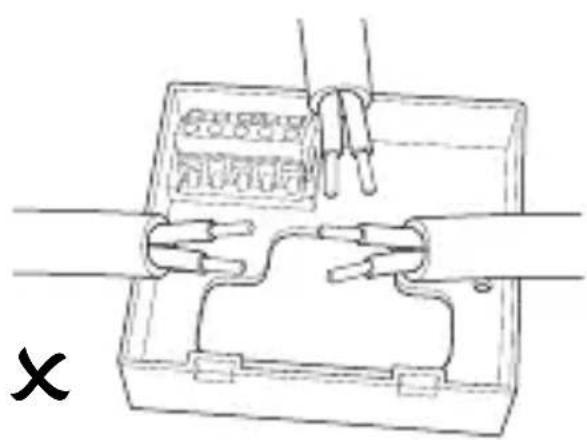

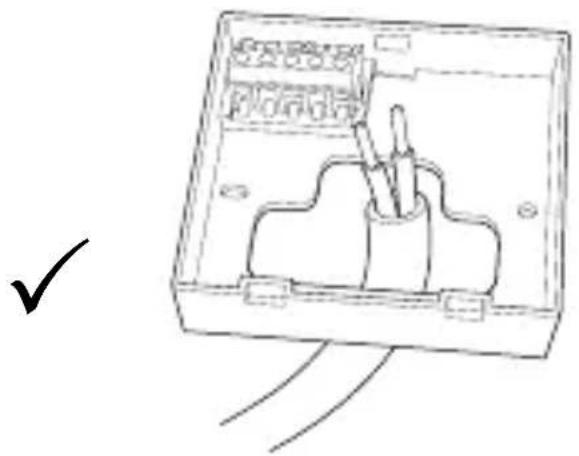

Bedrading

RET2000B

GB

DE

DK

ES

FR

NL

RU

TR

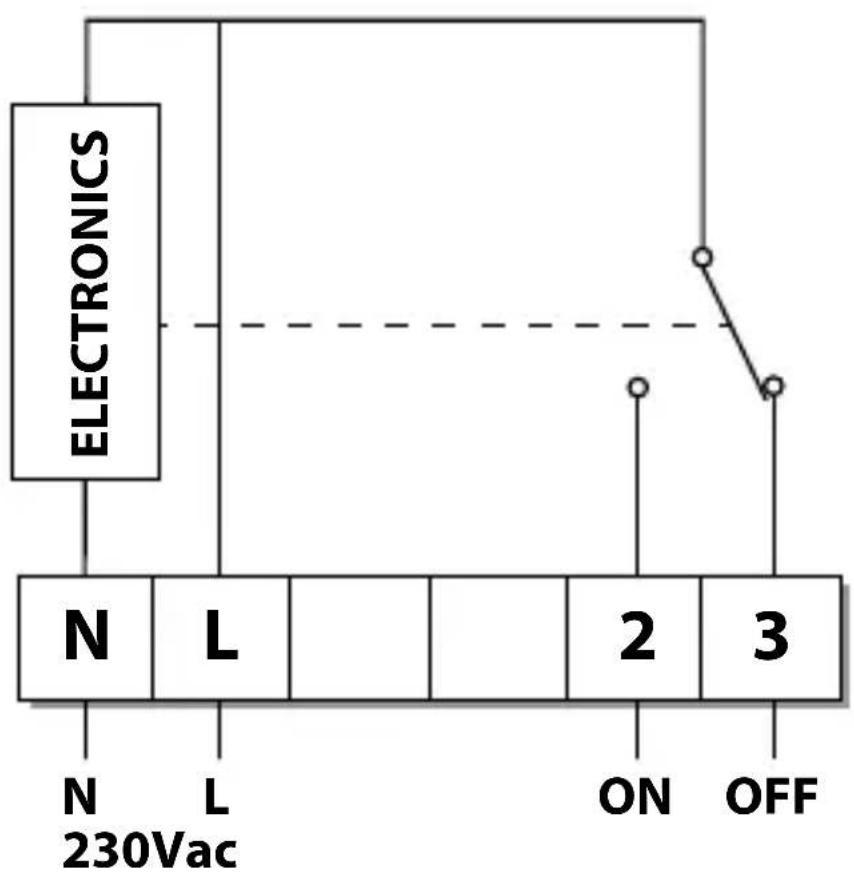

Bedrading

RET2000M

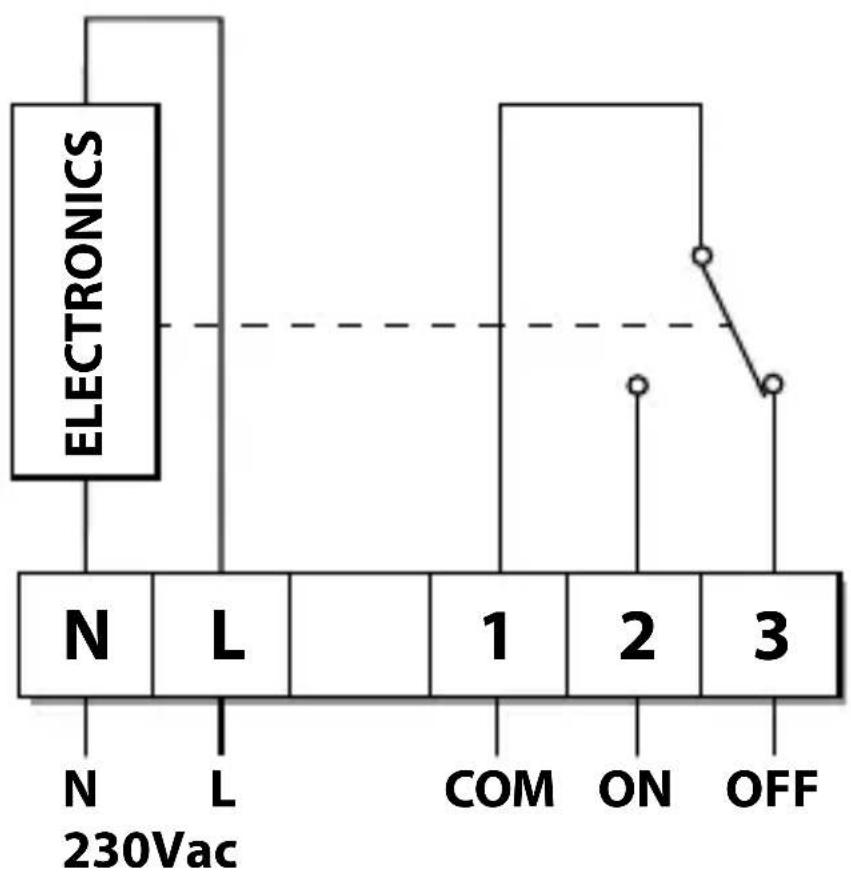

Bedrading

RET2000MS

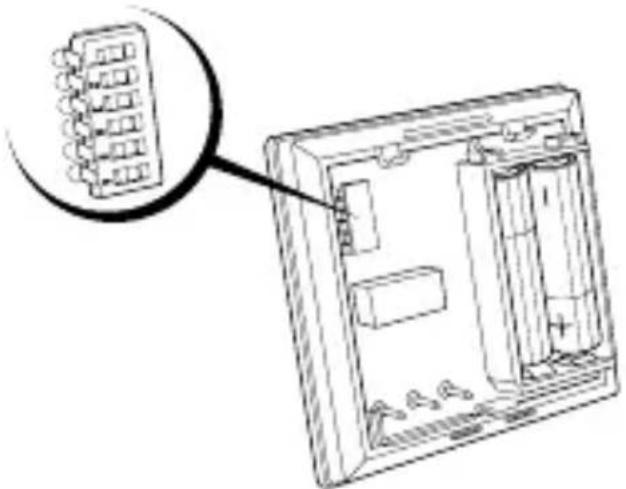

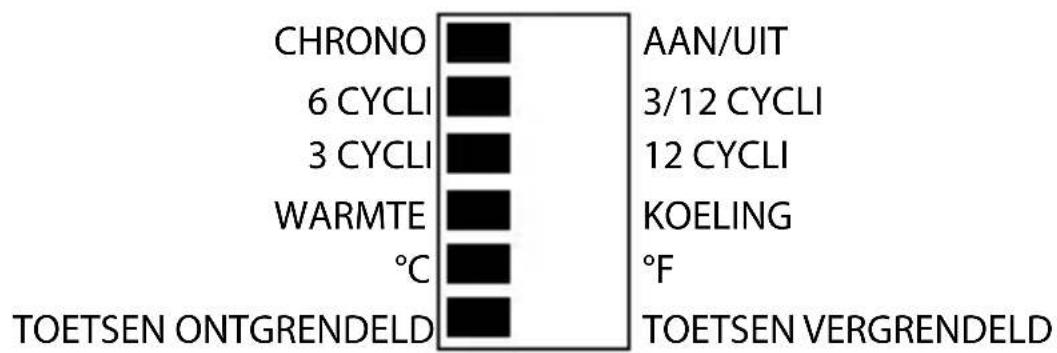

Installingen DIP-schakelaar

GB

DE

DK

ES

FR

NL

RU

TR

Schuif de DIP-schakelaars maar de gewensteinstellungen.

AAN/UIT - Output wordt ingeschakeld bij temperatuur lager dan ingestelde temperatuur en uitgeschakeld bij temperatuur hoger dan ingestelde temperatuur. (Omgekeerd in koelmodus.)

CHRONO - Energiebesparende functie waar bij de boiler regelmatig worden ingeschakeld om een ingestelde temperatuur te handhaven, waardoor er een constante omgevingtemperatuur ontstaat voor de gebruiker.

gebruik 6 of 12 cycli voor radiatorsystemen
gebruik 3 cycli voor vloerverwarming

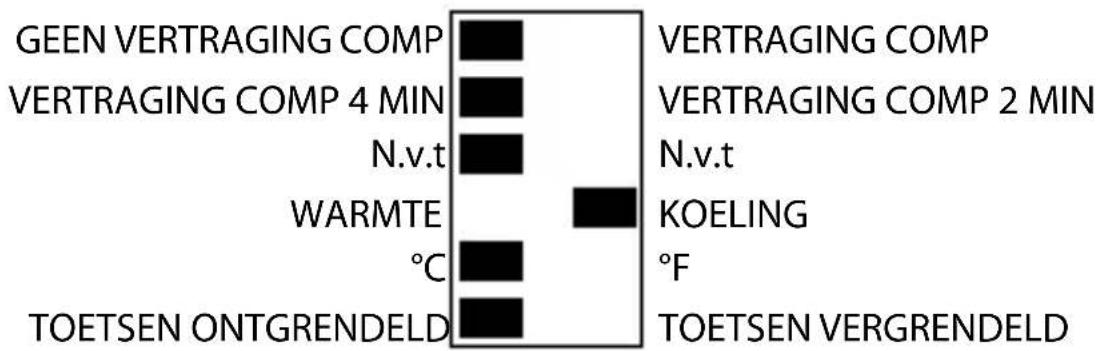

Installingen DIP-schakelaar

Opties vermaring

Opties koeling

Montage

Vergrendelen en beperken

De RET2000 heeft een geavanceerde programmeermodus waarme de vergrendeling en grenswaarden voor de temperatuur können worden ingesteld.

• Druk op de knop V in de verwarmingsmodus of op de knop A in de koelmodus, totdat het apparaat in standby gaat.
• Knop A of V moet daarna worden losgelaten en nog eens 5 seconden ingedrukt worden gehonden om de geavanceerde programmeermodus te openen.
• Als de eenheid in de geavanceerde programmeermodus staat, knippert de indicator voor standby en worden het nummer van de instelling, afgewisseld met de stroomwaarde voor die instelling, op het scherm weergegeven.

• U(Int) de instelling wijzigen met de knop A of V.

• Als u beiden knappen tegelijkkertijd indrukt en loslaat, bladert u door stappen S1 tot en met S3 en worden de huidige ingestelde waarde na wijziging opgeslagen.

• Als u de geavanceerde programmeermodus wilt aflsuiten en terug wilt keren maar standby, houd dan beiden knappen langer dan 5 seconden ingedrukt.
• Als er in de geavanceerde programmeermodus langer dan 2 minutes geen knappen worden ingedrukt,.gaat de eenheid automatisch terug maar standby en worden de waarde voor de huidige instelling Niet opgeslagen.

S1 – Ondergrens temperatuur

Met deze instelling kan er een ondergrens voor de temperatuur worden ingesteld. De ondergrens kan worden ingesteld:tussen 5 °C (41 °F) en 30 °C (86 °F) in de verwarmingsmodus of:tussen 16 °C (61 °F) en 36 °C (97 °F) in de koelmodus.

Standaard – 5 °C/41 °F voor de verwarmingsmodus of 16 °C/61 °F voor de koelmodus.

S2 – Bovengrens temperatuur

Met deze instelling kan er een bovengrens voor de temperatuur worden ingesteld. De bovengrens kan worden ingesteld:tussen 5 °C (41 °F) en 30 °C (86 °F) in de verwarmingsmodus of:tussen 16 °C (61 °F) en 36 °C (97 °F) in de koelmodus. Deze waarde worden echter beperkt door de ondergrens voor de temperatuur die in S1 is ingesteld, dus kan de bovengrens voor de temperatuur Niet lager+zijn dan de ondergrens.

Standaard – 30 °C/86 °F voor de verwarmingsmodus of 36 °C/97 °F voor de koelmodus.

S3 – Instelpunt voor temperatuur bij opstarten

Deze instelling bepaalt het instelpunt bij opstarten, als de knopvergrendeling is ingeschakeld voor de DIP-schakelaar. Dit kan worden ingesteld:tussen de onder- en bovengrens voor de temperatuur die in S1 en S2 zijn ingesteld.

Standaard – 21 °C/70 °F voor de verwarmingsmodus of 24 °C/75 °F voor de koelmodus.
