GEBRUIKSAANWIJZING TP7000 DANFOSS
Bedankt dat u een Danfoss product—heeft gekocht
Instructies voor Gebruik
TP7000

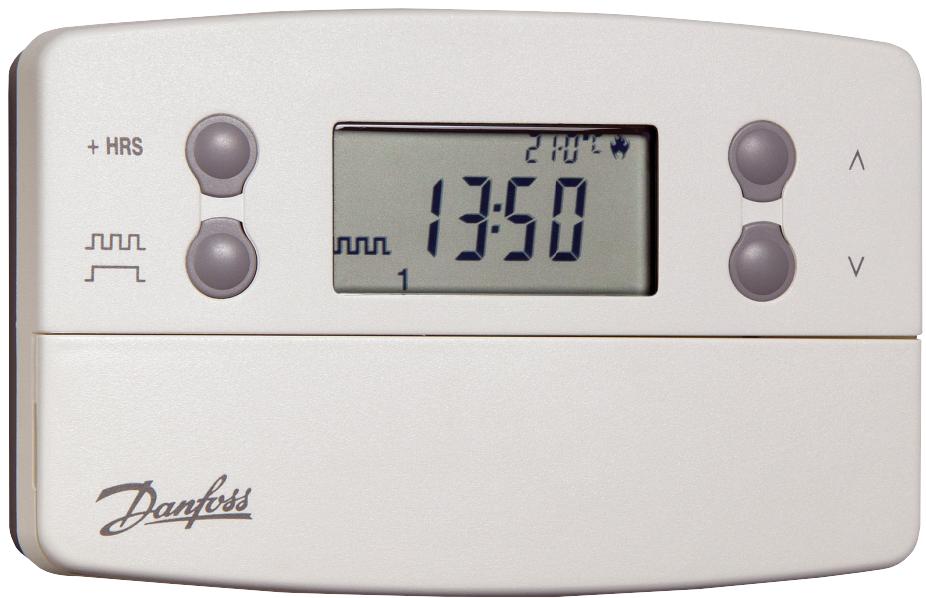

Programmeerbare kamerthermostat
GB
F
D
ES
DK
NL
1
GR
PL
LT
CZ
HR
RO
Index
1.0 Instructies voor Gebruik 41
1.1 Uw klokthermostat 41
1.2 Vooraf ingestelde programma's 41
1.3 Alvorens te beginnen 42
1.4 Display voorkeur 42
1.5 De dag en kloktijd instellen 42
1.6 Instellen van de OSC-periode, indien geactiveerd 42
1.7 Accepteren van de vooraf ingestelde programma's 42
1.8 Voordat u programme's gaat wijzigen 43
1.81 7-dagen stand 43
1.82 5/2-dagen stand 44
2.0 Geavanceerd 45
2.1 Thermostat funktie (geen klokprogramma) 45
2.2 Vakantieprogrammeren 45
2.3 Tijdelijke veranderingen door de gebruiker 46
2.4 Batterijen verrangen (niet TP7000M) 46
1.0 Instructies voor Gebruik
1.1 Uw klokthermostat
Met de TP7000 kutn u voor elke dag van de week maximaal 6 verschillende tijds- en temperatuurinstellenen invoeren om volledige flexibilitit mogete make. Hij biedt verschillende energiebesparende functies en beschikt over een aantal nuttige tijdelijke wijzigingen, waaronder eenvakantiemodus van 99ragen.
1.2 Vooraf ingestelde programma's
Uw TP7000 worden kant en=klaar geprogrammeerd met een set werktijden en temperaturen die vaak geschikt zich voor de meeste mensen.
| Weekdays (Mon-Fri) |
| Event | Time | Temp °C |
| 1 | 06:30 | 20 |
| 2 | 08:30 | 15 |
| 3 | 11:30 | 20 |
| 4 | 13:30 | 15 |
| 5 | 16:30 | 21 |
| 6 | 22:30 | 15 |
| Weekend (Sat-Sun) |
| Event | Time | Temp °C |
| 1 | 07:30 | 20 |
| 2 | 09:30 | 20 |
| 3 | 11:30 | 20 |
| 4 | 13:30 | 20 |
| 5 | 16:30 | 21 |
| 6 | 22:30 | 15 |
Wonneer u een van deze instellingen wilt veranderenkest u dit doen met behulp van de instructies op bladzijde 43-44. Volg eerst de stappen op bladzijde 42 voor het instellen van de correcte tijd en dag.
1.3 Alvorens te beginnen
Open de klep aan de voorkant van de thermostat en verwijder de isolatiestripuit het batterijcompartment. De fabrieksinstallingen worden nu geactiveerd (reset) en de是如何 op Dag 1 op 12:00 en de temperatuur op 20^ gezet.

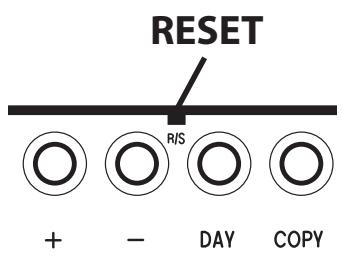

Voor een reset van een reeds geprogrammeerde thermostat: Druk met een Niet metalen voorwerp op de in een uitsparing aangebrachte RESET-toets tot de display blanco is.
Temperatuur-weergave (^ / ^)

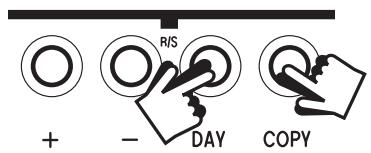

Druk gegelijk op DAY & COPY tot de display verandert.
Klok-weergave (12 / 24 hr)
Druk tegelijk op NEXT & DAY tot de display verandert (AM of PM verschijnt in 12-uursstand).
1.5 De dag en kloktijd instellen
DAG - Druk op PROG endaarna op DAY tot de correcte dag zichtaar worden (1 = maandag).
KLOKTIJD - Druk op + of - om dearend in te stellen (houd ingedrukt voor stappen van 10 minutes).
1.6 Instellen van de OSC-periode, indien geactiveerd
Deze display zal ALLEEN verschijnen wanneer de OSC-functie is geactiveerd door uw installateur.
Gebruik de toetsen voor + of - voor het selecteren van de OSC-periode. De keuzes zijn 0:30 (30 min), 1:00 (1aar), 1:30 en 2:00. De aanbevolen instelling is 0:30. Indien们都 ingesteld op 0:00, is de functieuitgeschakeld.
1.7 Accepteren van de vooraf ingestelde programma's
Wanneer u de op bladzijde 41 vooraf ingestelde programma's wilt gebruiken hoeft u verder niets te doeen. Voor het accepteren van de ingevoerde instellingen sluit u gewoon de klep aan de voorkant en na 2 minutes zullen de vooraf ingestelde instellingen automatisch worden geaccepteerd (& gaat de dubbele sunt knipperen).
Dethermostat staat nu in Normaal Bedrijf (de dubbele punt knippert in de display) en de verwarming werkt volgens de vooraf ingestelde programma's.
1.8 Voordatuprogramma'sgaatwijzigen
Uw installateur zal de thermostat op de 7-dagen stand of op de 5/2-dagen stand—hebben ingesteld. Om te zich op welke stand uw thermostat is ingesteld drukt u op PROG tot Periode 1 knippert in de display.
Dezethermostat staat in de 7-dagen stand en u kunt voor elke dag van de week andere instellen gen programmeren (zie bladzijde 43-44).
Dezethermostat staat in de 5/2-dagen stand en u kunt een set programma's voor Weekdagen en een andere set voor weekeinden invoeren (zie bladzijde 44).
1.81 7-dagen stand
(afzonderlijke programma's voor elke dag van de week)
a) Druk telkens op PROG tot Periode 1 knippert, dan op DAY om那次 Dag 1 (maandag) te gaan.
b) Wijzig dearend temperatuur als volgt:
i) Gebruik de + of - toets om deijd te veranderen (houd ingedrukt voor stappen van 10 minutes).
ii) Gebruik de ▲en▼toetsen om detemperatuur in stappen van 0,5^ (1^) te veranderen.
iii) Druk op NEXT om door te gaan maar de volgende Periode.
iv) Herhaal bovengenoemde stap I, II & III voor Periode 2, 3, 4, 5 & 6.
Als u minder dan 6 Periode nodig heeft,\
maak dan de Niet gebruikte Periode qua\
tijd en temperatuur gelijk aan de LAST\
geprogrammeerde Periode.
(Wanneer u het programma van devorige dag wilt herhalen drukt u simpelweg op COPY).
d) Herhaal bovenstaande stap b & c voor het programmeren (of kopiernen) van Perioden voor Dag 3, 4, 5, 6 & 7.
Terugkeren maar normalaal bedrijf - druk op PROG tot de dubbele punt knippert in de display.
1.82 5/2-dagen stand
(een programa voor Weekdagen, een ander programma voor Weekeinden)
Druk telkens op PROG tot Periode 1 knippert, druk dan op DAY tot de display Day 1-5 toont.
Volg bovenstaande stap b & c voor hetprogrammerenvantijden&temperatureen voor Weekdagen.
Druk op DAY voor het programmeren van perioden voor weekeinden (Day 6-7) of druk op COPY voor het herhalen van weekdayprogramma's.
Terugkeren maar normal bedrijf - druk op PROG tot de dubbele punt knippert in de display.
2.0 Geavanceerd
2.1 Thermostat funktie (geen klokprogramma)
De TP7000 kan worden ingesteld op een vaste, door de gebruiker gekozen temperatuur, inplaats van de geprogrammeerde periodetemperaturen aan te houden.
Druk gelijktijdig op en tot de display verandert in knipperende dubbele punt en standard temperatuur (8° C).
Druk op of om de temperatuur waar wens te veranderen.
N.B.: de TP7000 blijft in dethermostat funktie staan tot weergelijktijdig op en worden gedrukt.
2.2 Vakantie programmeren
(in de Thermostat funktie)
De TP7000 kan op een vaste lage temperatuur regelen verwijl u metvakantie bent en na een ingesteld aantalragen (maximaal 99) terugkeren maar uw geprogrammeerde instelleningen.
(Vanuit Normaal Bedrijf: druk gelijktijdig op en tot de display verandert in een knipperende dubbele punt en 8^ ).

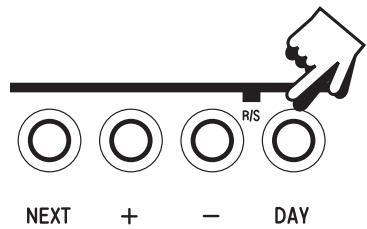

Druk op DAY (display toont een koffer en :00).
Druk op + of - om het aantalvakantiedagen in te voeren (max. 99).
Gebruik de ▲en▼ toetsen om de constante temperatuur indien nodig te veranderen.
Na het verstreijken van het ingestelde aantal dagenz al de TP7000 terugkeren maar Normaal Bedrijf en regelen volgens uw ingestelde programma's.
N.B: Om de vakantiestand voortijdig te verlaten: druk gelijktijdig op ▲ en ▼.
2.3 Tijdelijke veranderingen door de gebruiker
Het is möglichk dat u soms de manier waarop u uw verwarming gebruikt tijdelijk要去veranderen, bijv. in verband met abnormaal koud weeer. De TP7000 heeft een aantal door de gebruiker toe te passen tijdelijke wijzigingen, die geselecteerd hunnen worden zonder dat dit van invloed is op de programmering van dethermostat.
Tijdelijke wijziging van geprogrammeerde temperatuur:.
- druk op of om de temperatuur te verhogen of te verlagen (wordt automatisch opgeven bij de volgende Periode).
Verlenging van Periode 1 voor de hele dag: druk een keer op de aangegeven knop (wordt automatisch opgeheven aan het einde van de dag).
Verlenging van momentele temperatuur met 1,2 of 3 uu:
- druk respectievelijk 1, 2 of 3 keer op de aangegeven knop. Om voortijdig op te heffen: druk een 4e keer.
Display wisselen vanijd maar gemeten temperatuur (en andersom):
- druk gewelijktijdig op NEXT en COPY.
2.4 Batterijen verrangen (niet TP7000M)
Batterijen gaan meer dan 2aar mee. Als het batterij-symbol Knippert heeft u 15ragenijd om de batterijen te verrangen. Verwijder de oude batterijen enzet er binnen een minuut neue in, dan.gaat de programmering Niet verloren. Gebruik hoogwaardige alkaline batterijen!
